低压架空配电线路中,根据拉线的用途和作用不同,拉线一般可分为普通拉线、人字拉线、十字形拉线、水平拉线、共用拉线、V形拉线、弓形拉线等几种形式。

(一)拉线的分类

(1)普通拉线。应用在终端杆、转角杆、分支杆及耐张杆等处,主要用来平衡固定架线的不平衡荷载,其形状如图6-60(a)所示。

(2)人字拉线。由两根普通拉线组成,装在线路垂直方向的两侧,多用中间直线杆用加强电杆防风倾倒的能力,视具体的环境条件每隔5～10基电杆装设一人字拉线,如图60(b)所示。空来6-

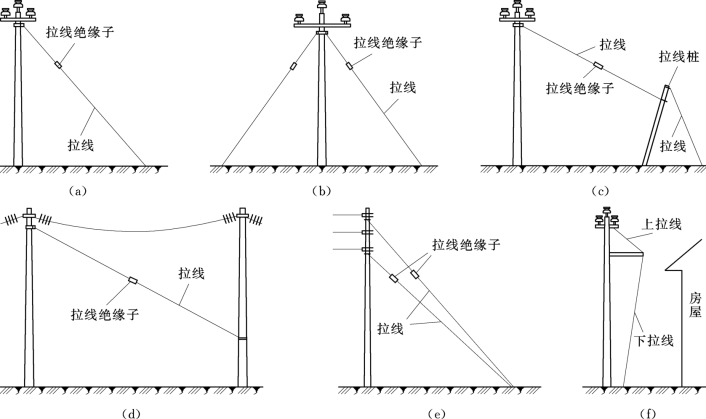

图6-60　配电线路拉线示意图

(a)普通拉线;(b)人字拉线;(c)水平拉线;(d)共用拉线;(e)V形拉线;(f)弓形拉线

(3)十字形拉线。装设在耐张杆处,以加强耐张杆的稳定性,顺线路和横线路方向装人字形拉线,称十字形拉线。

(4)水平拉线又称为高桩拉线。用于不能直接做普通拉线的地方,如跨越道路等地方,为了不妨碍交通,装设水平拉线。水平拉线跨越道路时,对路面中心的垂直距离不应小于6m;拉线桩的倾斜角宜采用10°～20°,拉线坠线上端拉线抱箍距杆顶的距离为0.25m,如图6-60(c)所示。

(5)共用拉线。应用在线路的直线线路上,当线路直线杆沿线路方向出现不下平衡张力时(如同一直线杆上一侧导线粗,另一侧导线细),装设普通拉线又没有条件,因此在两杆之间装设共用拉线,如图6-60(d)所示。

(6)V形拉线。主要用在电杆较高,横担较多,且同杆多条线路使电杆受力不均匀,为了平衡电杆的受力,可在张力合成点上下两处安装V形拉线,如图6-60(e)所示。

(7)弓形拉线。主要安装在受地形和周围环境的限制而不能直接安装普通拉线的地方,如图6-60(f)所示。

(二)拉线的基本组成

架空配电线路拉线的结构主要由上把(楔形线夹)、下把(UT形线夹)的钢绞线三大部分组成,如图6-61所示。

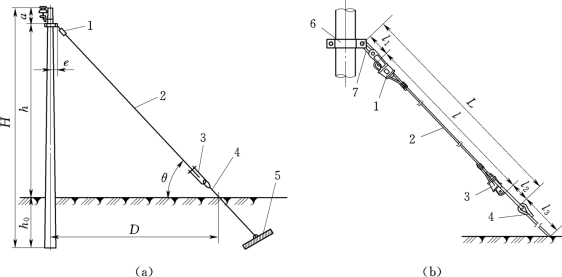

图6-61　拉线的基本构成

(a)拉线的基本结构;(b)拉线部件的组装
1—楔形线夹;2—钢绞线;3—UT形线夹;4—拉棒;5—拉盘;6—拉线抱箍;7—延长环

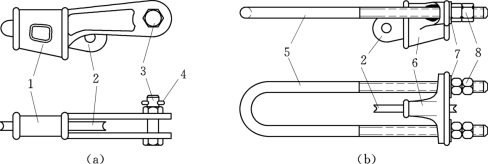

图6-62　拉线线夹的基本结构

(a)楔形线夹;(b)UT形线夹
1—楔形线夹;2—舌板;3—连接螺栓;4—插销;5—U形螺杆;6—T形线夹;7—垫片;8—固定调节螺帽(www.daowen.com)

目前被广泛使用的拉线线夹主要有楔形线夹(俗称上把)和UT形线夹(俗称下把);其中,上把主要由楔形线夹、舌板和连接螺栓等组成;下把主要由U形螺杆、T形线夹、舌板和固定调节螺帽等构成;拉线线夹的基本结构如图6-62所示。

(三)拉线长度的计算

如图6-61所示,设:拉线的有效长度L,则有

式中 h——拉线的挂点高,m;

D——拉线棒出土点至电杆中心的水平距离,m;

l3——拉线棒出土长度,m;

e——拉线挂点至电杆中心的水平距离,m;

θ——拉线对地面(水平面)的夹角,(°);

H——电杆的长度,m;

h0——电杆的埋深,m;

a——拉线挂点至杆顶的距离,m。

若拉线的实际下料长度(钢绞线的裁线长度)为L′,则有

式中 l1——上把的有效长度,m;

l2——下把的有效长度,m;

0.8——钢绞线预留长度,m;其中,上端预留0.3～0.4m;下端预留长度0.4～0.5m。

实际工程中,对于新安装线路的拉线长度可参照表6-4选取。

表6-4　拉线长度对照表
