绳扣也称绳结,是低压配电线路工作人员进行低压架空配电线路安装施工、维护检修工作中完成捆、绑、拴、结等基本操作的必备技能之一。架空配电线路安装施工中常用绳扣主要有直扣、活扣、紧线扣、猪蹄扣、抬扣、倒扣、背扣、倒背扣、拴马扣、瓶扣、水手扣、“8”字扣等。

(一)直扣

直扣也被称之为平扣、接绳扣或十字扣,适用于荷载较轻的场合,其外形如图6-40(a)所示。直扣具有能自紧、易解开的特点,可用于导线终端提升、收紧及绳索间的连接,见图6-40(b)所示。具体操作方法如下所述:

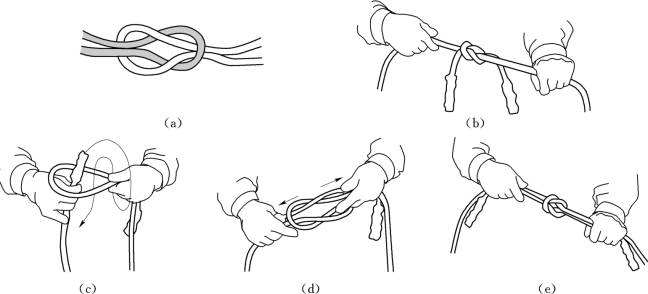

图6-40　平结外形及制作方法

a)平结外形示意图;(b)采用平结进行两根棕绳连接的应用;(c)拧环穿绳头;(d)整理过程;(e)收紧成形

(1)左手握一端绳头回头,右手握另一端,从下向上穿过左手绳环,如图6-40(c)所示。

(2)绳头穿过后,按图6-40(c)箭头所指方向顺序将穿过的绳环从左手上面由外向里穿入左手绳环,如图6-40(d)所示。

图6-41　活扣外形图

(3)按图6-40(d)所示要求,双手分别握住两端的绳头,收紧呈图6-40(e)所示形状,结束直扣的制作。

(二)活扣

活扣的用途与直扣基本相同,它主要用于需要迅速解开或绳扣解扣不方便的情况下。活扣的外形如图6-41所示。

活扣的制作方法与直扣基本一致,只是在活扣的制作时,按直扣的要求完成绳头的穿插后,需将用于自解的一端绳头从原圈中回头后抽出即可。

(三)紧线扣

紧线扣可在紧线时用来绑结牵引导线,也可用作绳索间的连接和电杆上下进行索具(如千斤套)的传递。紧线扣具有能自紧、结接牢靠、易解开的特点,如图6-42(a)所示为利用紧线扣对两根终端分别为绳环的绳头处理的绳索连接外形。以绑结牵引导线的紧线扣制作为例,具体的操作过程如下所述:

(1)如图6-42(b)所示,首先,将导线终端回头并用扎丝绑扎牢固,然后,把白棕绳的绳头从导线圈内由下向上穿出,再按图中箭头指示方向进行穿插并收紧呈图6-42(c)所示形状。

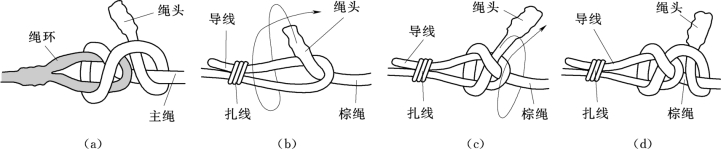

图6-42　紧线扣的制作过程分解图

(a)紧线扣外形;(b)穿绳;(c)绳头绕插;(d)加强绕插

(2)继续按图6-42(c)箭头指示方向将绳头绕白棕绳一圈插入,收紧绳扣,制作完成。

当绳索牵引力量较大时,可按图6-42(c)箭头指示方向将绳头在白棕绳上多绕几圈,收紧后可使绳索间的连接强度提高,如图6-42(d)所示。

(四)猪蹄扣

猪蹄扣也称双套结或梯形扣,操作简单、易扎紧、易解开,其形状如图6-43(a)所示。通常可用于如图6-43(b)所示临时拉线在抱杆顶部等处绑扎固定,也可以与倒扣组合垂吊细长杆件,同时也可用于起吊较小的荷重(如针式绝缘子、螺栓等),如图6-43(c)所示。

猪蹄扣的制作过程如图6-44所示,具体操作步骤如下所述。

(1)如图6-44(a)所示,双手同时握住绳子,左手由左向右、右手由右向左同时转动,分别拧成两个绳圈。

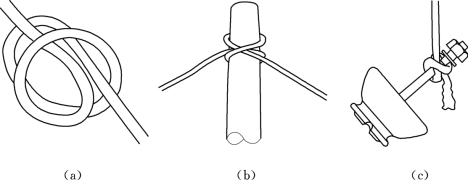

图6-43　猪蹄扣的外形及实际应用

(a)猪蹄扣的外形;(b)用猪蹄扣绑扎的电杆临时拉线;(c)绝缘子吊装时的绑扎

(2)将左、右手绳圈按箭头方向同时向中间交叉,并把绳头压在绳圈内侧,如图6-44(b)所示;使用时将所需捆绑物体放入绳圈内,按图6-44(c)箭头指示方向收紧两绳头即可。

(五)抬扣

抬扣也称抬杠结;能够自紧、易调整、易解开,其外形如图6-45(a)所示。抬扣主要用于麻绳索和棕绳进行重物的抬运,如图6-45(b)所示。具体制作方法如下所述。

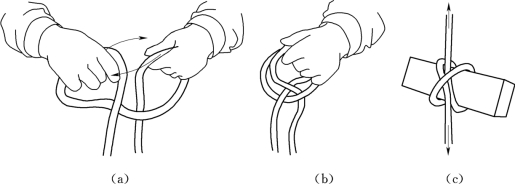

图6-44　猪蹄扣的制作过程分解图

(a)绕圈;(b)两圈交叉;(c)穿入捆绑物收紧

图6-45　抬扣的外形及作用

(a)抬扣的外形;(b)抬扣的实际应用

(1)如图6-46(a)所示,用左手将绳头的一端折回握住,然后将白棕绳套在重物上(练习时可用脚踩在绳子中间),右手拿绳另一端,使左右手举起致平胸的位置;右手拿绳按图示箭头指向,由内向外在左手大拇指上绕一圈或两圈,然后在左手大拇指下面绕一圈。

(2)用左手大拇指压住绕过的绳圈,如图6-46(b)所示,右手握左手先前绳头的回头绳圈,左手顺手将下面绳圈从大拇指上方绳圈中拉出。

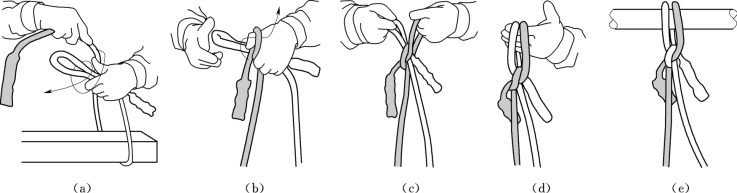

图6-46　抬扣的制作过程分解图

(a)右手绳头绕圈;(b)左手套圈;(c)收紧绳圈;(d)整理;(e)套入抬杠

(3)左右手握住绳圈并调整两绳圈的大小一致,如图6-46(c)所示。

(4)将绳扣收紧,穿入扁担或木杠即可抬起物体,如图6-46(d)、(e)所示。

(六)倒扣

倒扣也称拴柱扣,具有操作简洁、灵活、结锁牢固、不易解开,通常用于工程中做临时晃绳封桩用;适用于麻绳、白棕绳及钢丝绳制作,倒扣在工程中的典型应用见图6-47所示。

倒扣的应用通常根据不同的条件、不同的对象,其拴桩(柱)的方式略有不同,但制作的方法过程相同。下面以角铁桩作临时拉线时,倒扣在角铁桩上的制作方法为例,具体操作步骤如下所述。

(1)首先用晃绳的尾绳在角桩上绕2～3圈,如图6-48(a)所示,然后按图中箭头指向,将尾绳从幌绳下方绕至晃绳上方压住晃绳后回头绕角桩一圈。

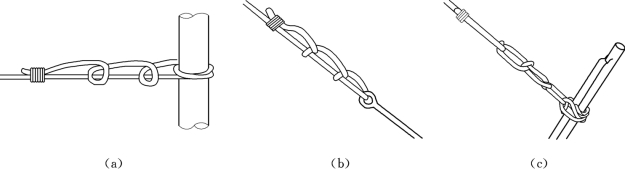

图6-47　倒扣的工程应用

(a)水平拴在电杆上;(b)拴在拉棒上;(c)拴在角铁桩上

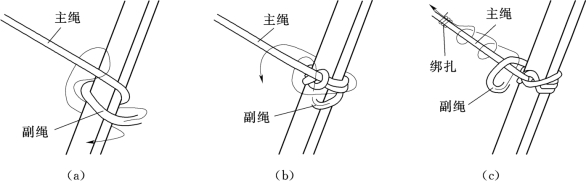

图6-48　倒扣的制作过程分解图

(a)桩上缠绕;(b)副绳绕主绳和角桩缠绕;(c)倒扣后副绳与主绳并齐扎头

(2)将尾绳由角桩另一侧绕出后,如图6-48(b)所示箭头指向绕过晃绳,并由晃绳上方向下压绕一圈后,再绕角桩一圈。

(3)如图6-48(c)所示,尾绳继续绕过晃绳并压住晃绳,在晃绳上按箭头指向至少打3个倒扣并用扎丝将尾绳与晃绳一起扎紧,完成后的倒扣外形见图6-47(c)所示。

(七)背扣

背扣也称木工结,适用于麻绳、白棕绳制作,制作简单、能自紧、易解开,其外形如图6-49(a)所示。在杆上高空作业时,可用背扣(或结合倒扣)捆绑工具、材料进行杆上杆下传递;同时也可用于立杆幌绳的捆、绑等。其典型工程应用如图6-49(b)、(c)所示。下面以背扣在工程中进行角铁材料的捆绑为例,如图6-50所示,具体的操作过程如下所述。

(1)左手握长(主)绳一端,右手握短(副)绳,如图6-50(a)所示,将副绳绕角铁至另一侧主绳下方,使其成为圆圈。

(2)用短头绕主绳如图6-50(a)箭头指向从圆圈内压主绳穿入,然后绕副绳3～4圈。如图6-50(b)所示。

(3)转动绳圈,将绕好的背扣绳调整到主绳的角桩背面,同时,将主绳收紧,并将绳头压在主绳的绳圈下,背扣制作完成。如图6-50(c)所示。(www.daowen.com)

(八)倒背扣

倒背扣是倒扣和背扣的组合应用,具有倒扣和背扣的特点,同时,倒背扣的结稳定性相对较倒扣和背扣单独使用时要好,如图6-51(a)所示。此结可用于杆上作业进行上下细长杆构件(如横担等)的传递;同时可用来拖拉较重且较长的物体,可防止物体转动。具体操作步骤如下所述。

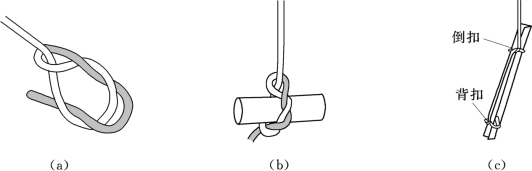

图6-49　背扣的外形及应用

(a)背扣的外形;(b)、(c)背扣的应用

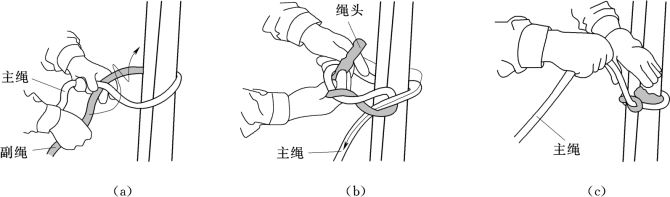

图6-50　背扣的制作过程分解图

(a)角桩上套绳;(b)副绳绕桩缠绕;(c)收紧主绳

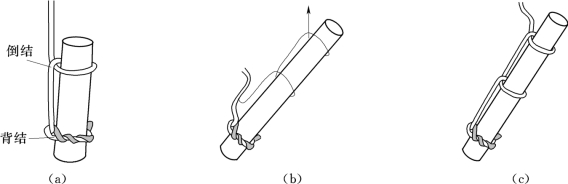

图6-51　倒背扣的制作过程分解图

(a)倒背扣的外形;(b)下端背扣;(c)上部倒扣

(1)首先,按背扣的操作步骤,在长杆件一端完成背扣的操作,如图6-51(b)所示。

(2)根据杆件的长短,按图6-51(b)箭头所示方向,将白棕绳拧一绳圈,依次在杆件上倒扣(根据杆件的长短,至少1次),并将每个倒扣绳圈收紧,如图6-51(c)所示。

(九)拴马扣

拴马扣适用于麻绳、白棕绳制作,能自紧、易解开、拴结牢固的特点,其中图6-52(a)所示为标准形式拴马扣,图6-52(b)所示为活扣形式(即能自解)的拴马扣。拴马扣可用于如图6-52(c)所示进行导线挂线施工时导线的垂直提升,导线在绳扣中可自由滑动;同时,还可用于拖拉设备,绑扎临时拉线等。以不带活扣拴马扣为例,具体操作过程如下所述。

(1)将棕绳绕一适当大小的绳圈(或将导线套入其中)作为副绳,用左手握住副绳一端(绳头端),右手握住主绳,按图6-53(a)中箭头指向,由里向外在左手大拇指上方绕左手绳绕一圈;再将右手绳从里向外,在左手大拇指下方绕左手绳绕一圈,并压在左手大拇指下方。

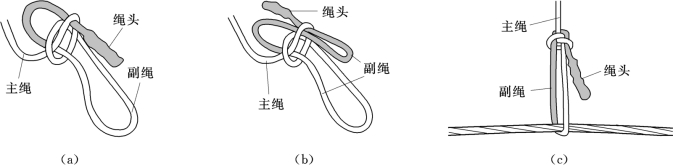

图6-52　拴马扣的外形及应用

(a)拴马扣外形;(b)活结拴马扣;(c)拴马扣的应用

(2)用左手大拇指将主绳的第二个绳环从第一个绳环里拉出成环,同时适当收紧结环,如图6-53(b)所示。

(3)右手握绳头,将绳头穿入左手拉出的环中,如图6-53(c)所示。

(4)如图6-53(d)箭头方向所示,用右手握住主绳左手握绳圈及绳头,双手相互收紧,拴马扣制作完成。

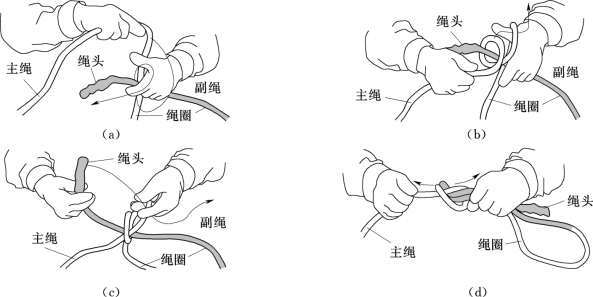

图6-53　拴马扣的制作过程分解图

(a)主绳在副绳上绕圈;(b)收副绳的绳圈;(c)绳头穿入收出的绳圈中;(d)收紧绳扣

(十)瓶扣

瓶扣主要用于麻绳、棕绳制作;结实可靠、越拉越紧、易解开,其外形如图6-54(a)所示。瓶扣适用于拴绑起吊圆柱形物体(如起吊瓷套管等物体),物件吊起后不易摆动;瓶扣捆绑圆柱物体的应用见图6-54(b)、(c)所示。具体操作过程如下所述。

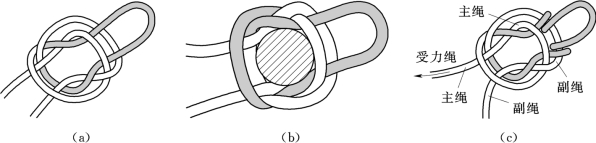

图6-54　瓶扣的外形及作用

(a)瓶扣外形;(b)瓶扣捆绑圆柱物体的应用;(c)瓶扣的安全应用

(1)如图6-55(a)所示,取一棕绳,分别同向且同侧绕左、右两个绳圈,先将左圈平移到右圈位置,然后,按图中箭头的指向,将左圈从右圈中拉出形成中圈,并将中圈压在左圈上。

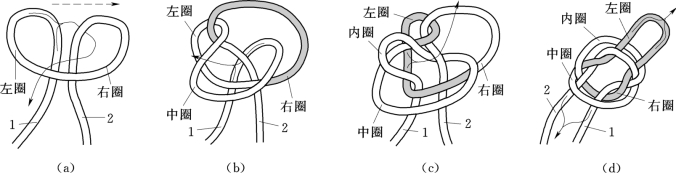

图6-55　瓶扣的制作过程分解图

(a)形成两个绳圈;(b)套入后收出第三个绳圈;(c)从中形成第四个绳圈;(d)收紧的操作
1、2—两个绳头

(2)适当调整中圈的大小,穿过中、左圈,将绳头1侧棕绳从里拉出,形成内圈,并将内圈压在中圈上,如图6-55(b)所示。

(3)穿过内圈,将左圈子从中圈中拉出,同时将右圈和中圈向下翻,如图6-55(c)所示。

(4)如图6-55(d)所示,分别收紧绳头1、2和拉出的左绳圈,在结中套入所捆绑的物件,继续将结收紧,制作完成。

瓶扣使用时,可将吊绳系于拉出的左绳圈上,绳头1、2作地面人员辅助控制;若用单绳(绳头1或绳头2侧棕绳)时,为防意外,可将拉出的左绳圈继续在内绳圈上压一道,应使绳头处于主绳和副绳的中间;如图6-54(c)所示。

(十一)水手扣

水手扣又称滑子结,其外形结构如图6-56(a)所示。水手扣结绳迅速、拉紧不死扣、易解脱。水手扣常用于图6-56(b)所示导线在挂线过程中的垂直提升,它可使导线在绳扣中自由滑动。同时,水手扣还可用于进行设备的拖拉。具体操作方法及制作过程如下所述。

(1)如图6-57(a),左手握住主绳一端,右手握住绳短头一端,搭到左手绳上端拧成环,右手握住绳头按图中箭头方向从下面插入左手绳圈内。

(2)右手握住穿过的绳头,按图6-57(a)箭头方向压绳头端后从主绳下方向上绕出。

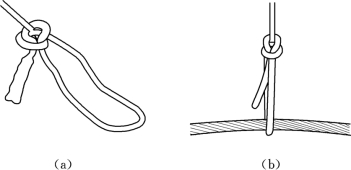

图6-56　水手扣的外形及应用

(a)水手扣外形一;(b)水手扣的应用

(3)按如图6-57(b)所示箭头指向继续由左手绳圈自上而下穿入。

(4)换左手握住绳头和副绳,右手握主绳,按图6-57(c)所示箭头方向分别收紧主绳和副绳即可。然后将绳扣收紧如图6-57(d)所示形状,制作完成。

(十二)“8”字扣

“8”字扣俗称八字花,其结的形式类似于梯形结或猪蹄扣,适用于麻绳、棕绳,操作简单、能自紧、易解开,其外观形状如图6-58(a)所示。

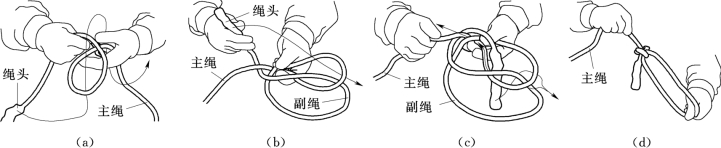

图6-57　水手扣的制作过程分解图

(a)拧绳环;(b)、(c)穿插过程;(d)收紧成形

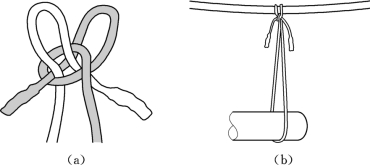

图6-58　“8”字扣的外形及作用

(a)“8”字扣的外形;(b)“8”字扣的应用

“8”字扣可用于提升较小的荷重,如图6-58(b)所示;同时,还可用于缩短腰绳、登高踩板的棕绳长度,也能捆绑在电杆的杆头上,用于电杆起立后的调整临时拉线。具体操作步骤如下所述。

(1)双手持绳,用左手握住一端绳头,将绳头向下拧成环,如图6-59(a)所示。

(2)右手握住左手绳头,将绳头由左手绳圈下向上穿入,如图6-59(b)所示。

(3)左、右手分别持两端绳头,将绳环收紧即成,如图6-59(c)所示。

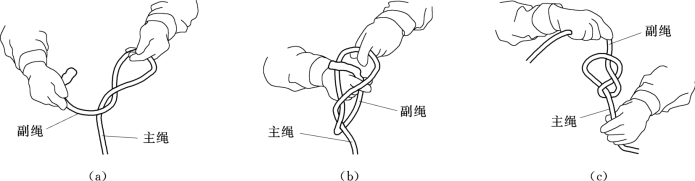

图6-59　“8”字扣的制作过程分解图

(a)主、副绳绞圈;(b)绳头穿圈;(c)绳扣收紧
