根据线路结构的划分,杆塔以下埋入土壤中的部分结构(接地体除外)统称为基础;中、低压配电线路的基础主要有底盘、拉盘和卡盘,其外形结构如图6-1所示。其中,底盘为电杆的主要基础,卡盘、拉盘是为提高电杆抗倾覆能力而设置的辅助基础。

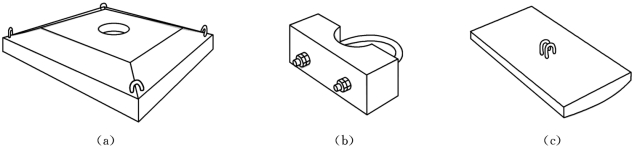

图6-1　配电线路常见基础结构示意图

(a)底盘;(b)卡盘;(c)拉盘

电杆基础施工的基本工艺流程如图6-2所示。具体基础施工的过程及相关技术要求如下所述。

图6-2　基础施工流程示意图

(一)电杆基础坑位中心定位

根据线路施工的操作规程规定,基坑开挖施工前应按设计要求对基坑中心进行定位。架空电力线路直线杆顺线路方向位移不应超过设计挡距:35kV为1%、10kV及以下为5%;横线路方向偏移不应超过50mm;转角杆、分支杆横线路、顺线路方向的位移不应超过50mm。确定基坑中心后,做好基坑中心的控制桩,以利于开挖检查以及后续工序正确进行。

(二)电杆基础的开挖

1.电杆基坑深度

电杆基坑深度应符合设计规定的要求。当设计明确规定时,坑深偏差应为+100mm、-50mm;若设计无要求时,埋设深度可按经验取杆高的1/6～1/5。

在设计未作规定时,电杆基础坑的挖掘深度可参照表6-1确定;但遇土质松软、流沙、地下水位较高等情况时,应作特殊处理。

表6-1　电杆埋设深度

(www.daowen.com)

2.挖掘要求

(1)一般土质条件下,当采用人工方法立杆时,电杆坑的挖掘,对无底盘主杆基坑应比杆根略大一些,但不能过大。马道的坡度与地水平面成45°角,为便于开挖,应成阶梯形逐级向主坑方向进行,如图6-3(a)所示。若采用吊车立杆时,基坑的挖掘按图6-3(b)所示进行。

图6-3　电杆基础坑的挖掘示意图

(a)杆坑挖掘断面图;(b)拉线坑平面图;(c)吊车立杆时杆坑挖掘断面图

(2)拉线坑。先挖出主坑、后挖马道。主坑中心位置为拉线中心桩水平延长一个拉线坑深度(一般与电杆埋深相同)。如图6-3(c)所示。马道由拉棒出口处向下倾斜,按图6-3(a)所示高出坑底200mm。马道越窄越好,一般用钢钎操作。

(三)电杆基础安装的要求

配电线路电杆基础的安装施工如图6-4所示,具体安装的技术要求如下所述。

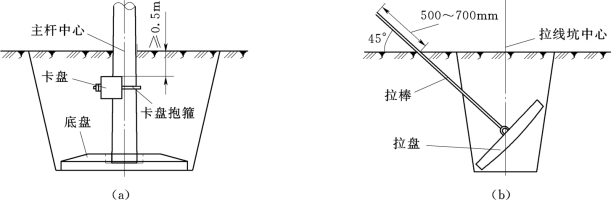

图6-4　电杆基础安装施工示意图

(a)底盘和卡盘的安装;(b)拉盘的安装

(1)底盘安装。底盘与电杆中心线垂直,找正后填土夯实。底盘安装允许偏差符合电杆允许偏差规定;底部土层尽可能地以原土为主。

(2)卡盘基础。安装前将基础下部土壤分层回填夯实,安装位置、方向、深度符合设计要求;卡盘安装位置允许偏差为±50mm;设计无要求时,上平面距地面不应小于500mm。

直线杆(段)卡盘应与线路平行,且直线段电杆左、右侧交替设置;承力杆卡盘埋设在承力侧;卡盘与电杆的连接应紧密。

(3)拉盘安装。保证拉线与电杆的夹角不小于45°,当受地形限制时,不应小于30°。拉盘的埋设深度和方向应符合设计要求;拉棒与拉盘应垂直,连接处采用双螺母,露出地面长度500～700mm;安装后应立即回填土、分层夯实,非硬化处理位置应增设防降沉土台,其高度不小于300mm。
