配电网的主要特点及接线方式

(一)配电网的主要特点

(1)供电线路多,分布面积广。

(2)发展速度快,客户对供电质量要求逐步提高。

(3)经济发展地区配电网设计标准较高,供电的可靠性要求高。

(4)接线较复杂,必须保证调度的灵活性、供电运行的连续性和经济性。

(5)负荷季节性强。

(6)随着配网自动化水平的提高,要求配电管理水平越来越高。

(二)配电网接线方式

供电系统的接线方式按其网络接线布置方式可分为放射式、干线式、环式及两端供电式等接线系统;按其网络接线运行方式可分为开式和闭式网络接线系统;按其对负荷供电可靠性的要求可分为无备用和有备用接线系统。

1.无备用系统的接线

无备用系统接线如图5-1所示,其中图5-1(a)为直接联接的干线式的接线系统,图5-1(b)为串联型干线式的接线系统。无备用系统接线简单、运行方便、易于发现故障;缺点是供电可靠性差。所以这种接线主要用于对三级负荷和一部分的二级负荷供电。

(www.daowen.com)

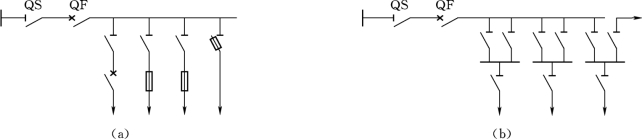

图5-1 无备用系统接线

(a)直接连接的干线式;(b)串联型干线式

2.有备用系统的接线

有备用系统的接线方式有双回路放射式、双回路干线式、环式和两端供电式等,如图5-2所示。有备用系统的接线的主要优点是供电可靠性高,正常时供电电压质量好;但是设备多,投资大。具体接线形式及特点如下所述。

(1)双回路放射式。双回路放射式接线方式如图5-2(a)、(b)所示,采用双回路供电,线路总长度长,电源出线回路数和所用开关设备多,投资大;如果负荷不大,会造成有色金属的浪费;若双回路同时工作,则可减少线路上的功率损失和电压损失。这种接线适用于容量大,独立而且特别重要的用户,通过母线断路器分段的接线方式实现自动切换,提高供电系统的可靠性。

(2)环式。如图5-2(c)所示,环式接线方式的特点是:系统设备少;各线路途径不同,不易同时发生故障,运行可靠性较高且灵活,负荷波动时电压比较稳定。其缺点是:故障时线路较长,电压损失大(特别是靠近电源附近段故障)。故这种系统适于负荷容量相差不大,所处地位离电源都较远,而彼此较近及设备较贵的用户。

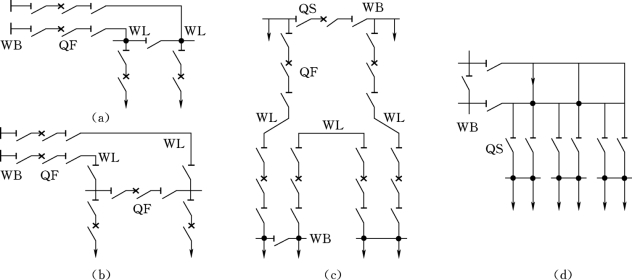

图5-2 有备用系统的接线

(a)隔离开关分段双回路放射式接线;(b)断路器分段双回路放射式接线;(c)环式接线;(d)双回路干线式接线

另外,两端或多点供电的网络和环式具有大致相同的特点,比较经济,但这种网络系统必须具有两个或以上的独立电源且与各负荷点的相对位置合适。

(3)双回路干线式。双回路干线式接线的基本类型如图5-2(c)所示。它较双回路放射式线路短,比环式长,所需设备较放射式少,但对系统的继电保护的要求较为复杂。
