电力电容器及其连接方式和保护措施

时间:2023-05-26 理论教育 版权反馈
【摘要】:芯子中的三相电容器单元可根据不同的规格要求分别连接成全并形、三角形和星形,每相电容器单元两端均并接放电电阻。密集形电容器将多个单元电容器组合在一个箱体内。低压电容器芯子内部元件具有熔丝保护,运行安全,故障少。熔断器的额定电压不应低于被保护电容器的电压,断流量不低于电容器的短路故障电流。事故情况下,全站无电后,必须将电容器组的断路器断开。

电力电容器及其连接方式和保护措施

(一)电容器的类型和用途

并联电容器主要用于补偿感性无功功率以改善功率因数

按其结构和使用材料分,并联电容器有浸渍剂型、金属化膜型、密集型、并联补偿成套装置、高压并联电容器柜、低压并联电容器柜等。

1.浸渍剂型并联电容器

浸渍剂型并联电容器主要由箱壳和芯子组成。箱壳用薄钢板密封焊接制成。芯子由元件、绝缘件和紧箍件组成整体,并根据不同的电压等级,可将元件进行适当的串联与并联。适用于频率为50Hz的交流电力系统,作为提高系统的功率因数用。

2.金属化膜式电容器

金属化膜式电容器由芯子、过压力保护装置、箱壳三部分组成。芯子中的三相电容器单元可根据不同的规格要求分别连接成全并形、三角形和星形,每相电容器单元两端均并接放电电阻过电压保护装置串联在芯子和线路端子之间,并固定在箱壳内壁上。线路端子设在箱壳顶部,安装脚和接地端子设在箱壳底部。

图4-40 跌落式熔断器的时间-电流特性

(a)T形熔丝;(b)K形熔丝

金属化膜式电容器采用金属化聚丙烯薄膜作为电极和介质,具有自愈性,并同时具有质量轻、体积小、损耗低等优点、电容器内部装有过压力保护装置和放电电阻,能提高其安全性和可靠性。它适用于工频额定电压为690V及以上的交流电力系统中与负载并联,以提高系统的功率因数。

3.密集形并联电容器

密集形并联电容器有单相和三相两种结构型式。主要由内部单元电容器、框架、箱体和出线套管组成。

密集形电容器将多个单元电容器组合在一个箱体内。与普通构架式电容器相比,它具有占地面积小、安装方便、运行维护工作量小等优点。

(二)电容器容量选择

并联电容器的无功补偿原理如图4-41所示。

图4-41 并联电容器的无功补偿作用

(a)电路图;(b)相量图

以图4-41(a)所示电路为例。原有RL电路对应功率因数cosφ1,现并联电容C后,电路的功率因数改为cosφ,计算C值。

从图4-41(b)相量图中可以看出

因为 IC=U/XC=ωCU

功率因数从cosφ1提高到cosφ时并联电容的容量

变电所里的电容器安装容量,应根据本地区电网无功规划以及国家现行标准《电力系统电压和无功电力技术导则》(SD325—89)和《供电营业规则》的规定计算后确定。当不具备设计计算条件时,电容器安装容量可按变压器的10%~30%确定。

(三)电容器接线方式及其保护(www.daowen.com)

1.并联电容器组的基本接线

并联电容器组的基本接线分为星形(Y)、三角形(Δ)两种。经常采用的还有星形(Y)派生出的双星形接线。并联电容器量组的接线类型如图4-42所示。

2.并联电容器组每相内部接线方式

当单台并联电容器的额定电压不能满足电网正常工作电压要求时,需由两台或多台并联电容器串联后达到电网正常工作电压的要求;为达到要求的补偿容量,又需要用若干台电容并联才能组成并联电容器组。并联电容器组每相内部的接线方式如图4-43所示。

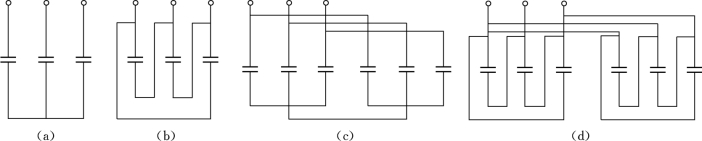

图4-42 并联电容器组接线类型

(a)星形(Y);(b)三角形(Δ);(c)双星形(双Y);(d)双三角形(双Δ)

图4-43 并联电容器组每相接线方式

(a)先并后串(有均压线)接线方式;(b)先串后并(无均压线)接线方式FU—单台保护熔断器;C—单台电容器;M—电容器组中电容器并联台数;N—电容器组中电容器串联段数

3.并联电容器组保护

(1)保护的设置。根据一次接线方式的不同,电容器通常采用内部熔丝或外部熔断器来保护。低压电容器芯子内部元件具有熔丝保护,运行安全,故障少。高压电容器则采用外部快速熔断器来保护。另外,对高压电容器组,还可采用电压纵差、开口三角零序电压,或中性点不平衡电流等方法来保护。

(2)保护熔丝的选择。熔断器的额定电压不应低于被保护电容器的电压,断流量不低于电容器的短路故障电流。熔断器的额定电流一般为电容器额定电流的1.5~2.5倍。

(四)电容器的运行

1.电容器的接通和断开

(1)电容器组在接通前应用绝缘电阻表检查放电网络。

(2)接通和断开电容器组时,必须考虑以下几点。

1)当汇流排(母线)上的电压超过1.1倍电压最大允许值时,禁止将电容器组接入电网。

2)在电容器组自电网断开后1min内不得重新接入,但自动重复接入情况除外。

3)在接通和断开电容器组时,要选用不能产生危险过电压的断路器,并且断路器的额定电流不应低于1.3倍电容器组的额定电流。

2.电力电容器的放电

(1)电容器每次从电网中断开后,应该自动进行放电。其端电压迅速降低,不论电容器额定电压是多少,在电容器从电网上断开30s后,其端电压应不超过65V。

(2)为了保护电容器组,自动放电装置应装在电容器断路器的负荷侧,并经常与电容器直接并联(中间不准装设断路器、隔离开关和熔断器等)。具有非专用放电装置的电容器组,例如:对于高压电容器用的电压互感器,对于低压电容器用的白炽灯泡,以及与电动机直接连接的电容器组,可以不另装放电装置。使用灯泡时,为了延长灯泡的使用寿命,应适当地增加灯泡的串联数。

(3)在接触自电网断开的电容器的导电部分前,即使电容器已经自动放电,还必须用绝缘的接地金属杆短接电容器的出线端,进行单独放电。

3.电力电容器组倒闸操作注意事项

(1)在正常情况下,全站停电操作时,应先断开电容器组断路器后,再拉开各路出线断路器。恢复送电时应与此顺序相反。

(2)事故情况下,全站无电后,必须将电容器组的断路器断开。

(3)电容器组断路器跳闸后不准强送电。保护熔丝熔断后,未经查明原因之前,不准更换熔丝送电。

(4)电容器组禁止带电荷合闸。电容器组再次合闸时,必须在断路器断开3min之后才可进行。
