隔离开关又称刀闸,是高压开关设备的一种。因为它没有灭弧装置,所以不能用来直接接通、切断负荷电流和短路电流。但运行的经验证明,隔离开关可以用来开闭电压互感器、避雷器、母线和直接与母线相连设备的电容电流,开闭阻抗很低的并联电路的转移电流。亦可以开闭励磁电流不超过2A的变压器空载电流和电容电流不超过5A的电容电流(生产厂有规定时按说明书执行)。其主要用途是保证电路中检修部分与带电体之间的隔离以及用隔离开关进行电路的切换工作或关合空载电路。

(一)隔离开关的类型

隔离开关可根据装设地点、电压等级、极数和构造进行分类的,主要有如下几种类型。

(1)按装设地点可分为户内式和户外式。

(2)按极数可分为单极和三极。

(3)按绝缘支柱数目可分为单柱式、双柱式、三柱式。

(4)按隔离开关的动作方式可分为闸刀式、旋转式、插入式。

(5)按有无地刀可分为有接地隔离开关和无接地隔离开关。

(6)按所配操动机构可分为手动式、电动式、气动式、液压式。

(二)隔离开关的表示方法

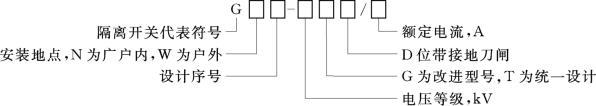

隔离开关的类型用下列方法表示如下。

(三)隔离开关的结构组成

隔离开关主要由下述几个部分组成。

(1)支持底座。该部分的作用是起支持和固定作用,其将导电部分、绝缘子、传动机构、操动机构等固定为一体,并使其固定在基础上。

(2)导电部分。导电部分包括触头、闸刀、接线座。该部分的作用是传导电路中的电流。

(3)绝缘子。绝缘子包括支持绝缘子、操作绝缘子。其作用是将带电部分和接地部分绝缘开来。

(4)传动机构。它的作用是接受操动机构的力矩,并通过拐臂、联杆、轴齿或是操作绝缘子,将运动传动给触头,以完成隔离开关的分、合闸动作。

(5)操动机构。同断路器操动机构,通过手动、电动、气动、液压向隔离开关的动作提供能源。

(四)GN19-10系列户内高压隔离开关的结构与原理

GN19-10系列户内高压隔离开关是三相交流50Hz的高压电器,适用于的10kV等级作为网络在有压无载的情况下,分断与关合电路之用。主要技术参数见表4-5。

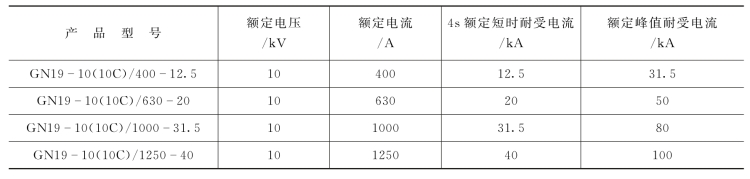

表4-5　GN19系列隔离开关的主要技术参数

GN19-10系列户内高压隔离开关系三相共底架结构,GN19-10型为普通平装型,其外形如图4-35所示,GN19-10C型为普通穿墙型,其外形如图4-36所示。

高压隔离开关主要由静触头、基座、支柱绝缘子、拉杆绝缘子、动触头组成,隔离开关的每相导电部分通过两个支柱绝缘子固定在基座上,三相平行安装。导电部分由动触头和静触头组成,每相动触头为两片槽型铜片,它不仅增大了动触头的散热面积,对降低温度有利,而且提高了动触头的机械强度,使隔离开关的动稳定性提高。隔离开关动静触头的接触压力是靠两端接触弹簧维持的,每相动触头中间均连有拉杆绝缘子,拉杆绝缘子与安装在基座上的转轴相连,转动转轴,拉杆绝缘子操动动触头完成分、合闸。转轴两端伸出基座,其任何一端均可与所配用的手动操动机构相连。

(www.daowen.com)

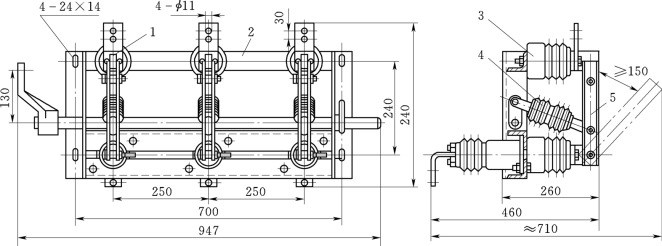

图4-35　GN19-10型户内高压隔离开关

1—静触头;2—基座;3—支柱绝缘子;4—拉杆绝缘子;5—动触头

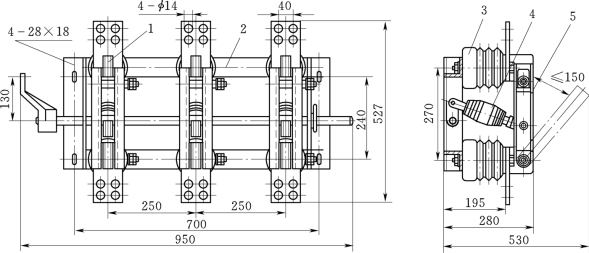

图4-36　GN19-10C型户内高压隔离开关

1—静触头;2—基座;3—支柱绝缘子;4—拉杆绝缘子;5—动触头

GN19-10/1000型及GN19-10/1250型在动静触头接触处装有两件磁锁压板,当很大的短路电流通过时,磁锁压板相互间产生的吸引电磁力增加了动静触头的接触压力,从而增大了触头的动热稳定性。

(五)隔离开关的操作要求

(1)操作隔离开关时,应先检查相应回路的断路器确实在断开位置,以防止带负荷拉、合隔离开关。

(2)线路停、送电时,必须顺序拉、合隔离开关。停电操作时,必须先拉断路器,后拉线路侧隔离开关,再拉母线侧隔离开关。送电操作顺序与停电顺序相反。这是因为发生误操作时,按上述顺序可缩小事故范围,避免人为事故扩大到母线。

(3)隔离开关操作时,应有值班人员在现场逐相检查其分、合闸位置,同期情况,触头接触深度等项目,确保隔离开关动作正确、位置正确。

(4)隔离开关一般应在主控室进行操作。当远控电气操作失灵时,可在现场就地进行手动或电动操作,但必须征得站长或技术负责人的许可,并在有现场监督的情况下才能进行。

(5)隔离开关、接地刀闸和断路器之间安装有防止误操作的电气、电磁和机构闭锁装置。倒闸操作时,一定要按顺序进行。如果闭锁装置失灵或隔离开关和,接地刀闸不能正常操作时,必须严格按闭锁的要求条件检查相应的断路器、隔离开关位置状态,只有核对无误后,才能解除闭锁进行操作。

(六)隔离开关的运行维护

(1)隔离开关运行项目。隔离开关应与配电装置同时进行正常巡视,进行巡视的项目如下所述。

1)检查隔离开关接触部分的温度是否过热。

2)检查绝缘子有无破损、裂纹及放电痕迹,绝缘子在胶合处有无脱落迹象。

3)检查10kV架空线路用单相隔离开关刀片锁紧装置是否完好。

(2)隔离开关维护项目。隔离开关的日常维护项目主要有以下几项。

1)清扫瓷件表面的尘土,检查瓷件表面是否掉釉、破损,有无裂纹和闪络痕迹,绝缘子的铁、瓷结合部位是否牢固。若破损严重,应进行更换。

2)用汽油擦净刀片、触点或触指上的油污,检查接触表面是否清洁,有无机械损伤、氧化和过热痕迹及扭曲、变形等形象。

3)检查触电或刀片上的附件是否齐全,有无损坏。

4)检查连接隔离开关和母线、断路器的引线是否牢固,有无过热现象。

5)检查软连接部件有无折损、断股等现象。

6)检查并清扫操动机构和转动部分,并加入适量的润滑油脂。

7)检查传动部分与带电部分的距离是否符合要求;定位器和制动装置是否牢固,动作是否正确。

8)检查隔离开关的底座是否良好,接地是否可靠。
