(1)单相变压器高、低压绕组中同时产生感应电动势,在任何瞬间,两绕组中同时具有相同电动势极性的端子,称为同极性端(或同名端)。也就是当一次绕组的某一端的瞬时电位为正时,二次端子也同时有一个电位为正的对应端子,这两个对应的端子就称为同极性端。同理,一、二次绕组余下另两个端子也称为同极性端。通常两绕组采取同极性标志端,接线组标号为Iin,如图4-27所示。由于需求及变压器容量不同,铁芯采用壳式或芯式,绕组采用一组线圈或两组线圈,采用两组线圈时多采取并联连接。

(2)三相变压器绕组连接方式主要有星形、三角形两种,接线组别也称连接组标号,通常接线组标号用时钟表示法表示。把变压器高压侧的线电压相量作为时钟的长针(分针),并固定在O点钟的位置上,把低压侧相对应的线电压相量作为时钟的短针(时针),短针指在几点钟的位置上,就以此钟点数作为接线组标号。常用三相配电变压器的接线组标号有Y,yn0、D,yn11两种。

1)星形接线,用Y表示接线,是将三相绕组的末端(或首端)连接在一起形成中性点,另外3个线端为引出端线,低压侧有中性线引出时用n表示,Y,yn0接线组如图4-28所示。

2)三角形接线,用Δ表示,是将一相绕组首端与另一相绕组的末端连接在一起,在连接处引出端线。通常在绕组接线图中,由一个绕组的首端向另一个绕组的末端巡行时,采用连接线的走向自左向右,即左行Δ接线,D,ynll接线组如图4-29所示。

(www.daowen.com)

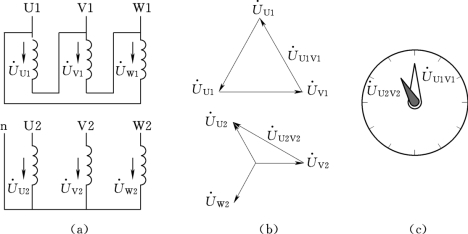

图4-28　Y,yn0连接组别

(a)绕组接线图;(b)电压相量图;(c)时钟表示法

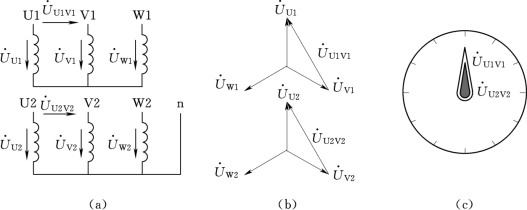

图4-29　D,yn11连接组别

(a)绕组接线图(b)电压相量图(c)时钟表示法
