基本安全工器具是绝缘程度足以承受电气设备的工作电压,能直接用来操作带电设备或接触带电体的工器具。

基本安全用具通常指绝缘安全工器具,主要包括绝缘棒、绝缘夹钳、高压验电器、高压核相器等。绝缘工器具的质量直接关系作业中人身和设备的安全。因此,基本绝缘安全工器具除应配备合格的绝缘性能外,绝缘工器具必须有存放的专用库房,绝缘工器具应与金属工具分开存放,室内务必保持干燥。

(一)绝缘棒

绝缘棒又称绝缘杆、操作杆。它的主要作用是接通或断开高压隔离开关、跌落熔断器,安装和拆除便携式接地线以及带电测量和试验工作。

1.绝缘棒的结构

绝缘棒的结构主要由握手部分、绝缘部分和工作部分构成。工作部分一般为金属或玻璃钢制成的钩子,绝缘部分和握手部分是用浸过绝缘漆的木材、硬塑料、胶木等制成。握手部分和绝缘部分之间有明显的分界线。各部分的长度按其工作需要、电压等级和使用场合而定。

为了便于携带,一般在制作时,将其分段制成,每段端头用金属螺钉镶接或用其他方式连接,使用时将各段接上或拉出即可,如图3-29所示。

图3-29　绝缘操作杆

(a)伸缩式;(b)分节式
1—握手部分;2—绝缘部分;3—工作部分

2.绝缘棒的使用方法和注意事项

(1)使用绝缘棒时,工作人员应戴绝缘手套和穿绝缘靴,以加强绝缘棒的保护作用。

(2)雨、雪天或潮湿天气,在室外使用绝缘棒时,应使用装有防雨伞形罩的绝缘棒。

(3)使用绝缘棒时要注意防止碰撞,以免损坏表面的绝缘层。

(4)绝缘棒应存放在干燥、特制的架子上或垂直悬挂在专用挂架上,以防受潮及变形弯曲。

(5)绝缘棒不得直接与墙或地面接触,以防碰伤其绝缘表面。

(6)绝缘棒应定期进行绝缘试验,一般每年试验一次,详细情况参见有关标准。

(二)绝缘夹钳

1.绝缘夹钳的结构

图3-30　绝缘夹钳

绝缘夹钳是用来安装和拆卸高压熔断器或执行其他类似工作的工器具。绝缘夹钳由工作钳口、绝缘部分和握手部分三部分组成,如图3-30所示。各部分所用材料与绝缘棒相同。它的工作部分是一个强固的夹钳,并有一个或两个管形的工作钳口,用以夹持高压熔断器的绝缘管。

2.绝缘夹钳的使用注意事项

(1)绝缘夹钳不允许装接地线,以避免操作时由于接地线在空中游荡,造成接地短路和触电事故。(www.daowen.com)

(2)在潮湿天气应使用专用的防雨绝缘夹钳。

(3)绝缘夹钳要保存在特制的箱子里,以防受潮。

(4)工作时,应戴护目眼镜、绝缘手套和穿绝缘鞋或站在绝缘台(垫)上,手握绝缘夹钳要保持平衡和精神集中。

(5)绝缘夹钳要定期试验,试验周期为一年。

(三)高压验电器

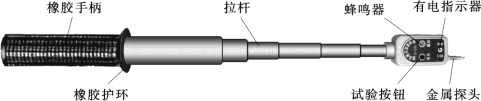

高压验电器又称电压指示器,根据使用的工作电压,高压验电器一般制成10kV或35kV两种。如图3-31所示为0.4～10kV高压验电器,主要用于0.4kV线路和10kV设备、线路验电。

图3-31　高压验电器

1.高压验电器的种类

目前常用的高压验电器主要有声、光型和回转带声、光型两种。

(1)声、光型验电器。当声、光型验电器的金属电极接触带电体时,验电器流过的电容电流,会发出声、光报警信号。

(2)回转带声、光型验电器。它是利用带电导体尖端放电产生的电风来驱使指示器叶片旋转,同时发出声、光信号。

2.使用高压验电器注意事项

(1)使用验电器前,应先检查验电器的工作电压与被测设备的额定电压是否相符,验电器是否超过有效试验期。

图3-32　高压验电器的握法

(2)利用验电器的自检装置,检查验电器的指示器叶片是否旋转以及声、光信号是否正常。

(3)验电时,工作人员戴绝缘手套,按图3-32所示方法握在绝缘棒护环以下的握手部分,不得超过护环。

(4)使用时应逐渐靠近被测物体,直至验电器发出声、光。

(5)测试时切忌将金属探头同时碰及两带电体或同时碰及带电体和金属外壳,以防造成相间和相地短路。

(6)室外使用高压验电器时,必须在电气良好的情况下进行。在雪、雨、雾及湿度较大的情况下不宜使用,以防发生危险。

(7)使用高压验电器测试时必须穿绝缘鞋、戴符合耐压要求的绝缘手套。进行高压验电操作,必须有人监护,操作人员与被测带电体应保持足够的安全距离(10kV线路或设备不小于0.7m)。

(8)每次使用后,应将表面尘埃拭净,再存放在柜内,保持干燥,避免积灰和受潮。

(9)按国家标准规定,10kV高压验电器预防性试验周期为一年一次;按《电业安全工作规定》(DL408—91),应每半年进行一次。
