扳手是用来紧固和松开螺母的一种常用工具。常用扳手有活络扳手、呆扳手、梅花扳手、两用扳手、套筒扳手、内六角扳手、扭力扳手和专用扳手等,各种扳手都有其不同规格。

图3-28所示为电工常用活络扳手的结构及使用方法。活络扳手的钳口可以在规定的范围内任意调整大小,使用方便,故普遍采用其结构如图3-28(a)所示,它主要由头部和柄部两部分组成。头部由活络扳唇、呆扳唇、扳口、蜗轮、轴销和手柄等部分组成。

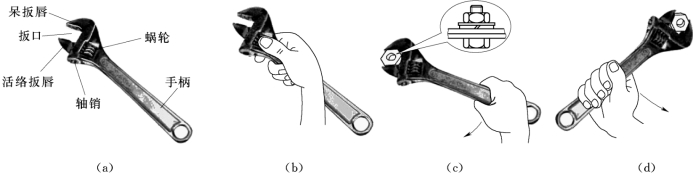

图3-28　活络扳手

(a)活络扳手的构造;(b)扳较大螺母时的握法;(c)扳较小螺母时的握法:(d)错误握法(www.daowen.com)

活络扳手的使用方法如下所述。

(1)根据螺母的大小,用两手指旋动蜗轮以调节扳口的大小,将扳口调到比螺母稍大些,卡住螺母,再用手指旋蜗轮使扳口紧压螺母,如图3-28(b)所示。

(2)扳动大螺母时力矩较大,手要握在近柄尾处,如图3-28(c)所示;扳动小螺母时力矩较小,又因为螺母过小容易打滑,手应握在近头部的地方,施力时手指可随时旋调蜗轮,收紧活络扳唇,以防打滑。

(3)活络扳手不可反用,以免损坏活络扳唇,如图3-28(d)所示。普通活络扳手不可用钢管接长手柄施力,不应将活络扳手作为撬棒和锤子使用。
