验电器分高压和低压两类,低压验电器通常称为验电笔(或试电笔),高压的称为验电器。

(一)低压验电笔的结构

低压验电笔是用来检查测量低压导体和电气设备外壳是否带电的一种常用工具。通常有钢笔式、螺丝刀式(简称普通低压验电笔)和数字感应式三种,如图3-20所示。普通验电笔由笔尖金属体(即工作触头)、降压电阻、氖管、笔尾的金属体、弹簧和观察窗组成,如图3-20(a)、(b)所示;数字感应式验电笔由直接测量按键(A键)“DIRECT”、感应测量按键(B键)“INDUCTANCE”、液晶显示屏、指示灯及金属探头(螺丝刀头)组成,如图3-20(c)所示。

图3-20　低压验电笔

(a)钢笔式验电笔;(b)螺丝刀式验电笔;(c)感应式验电笔

普通低压验电笔测量电压范围在60～500V之间,只要带电体与大地之间的电位差超过一定数值,验电笔就会发出辉光。测量电压低于60V时试电笔的氖泡可能不会发光,若高于500V时,则不能用普通试电笔来测量,否则容易造成人身触电。

(二)普通低压验电笔的使用

使用普通低压验电笔验电时,必须按照图3-21(a)所示的正确握法把笔握妥,以手指触及笔尾的金属体,使氖管小窗口或液晶显示窗背光朝向自己,具体操作内容如下所述。

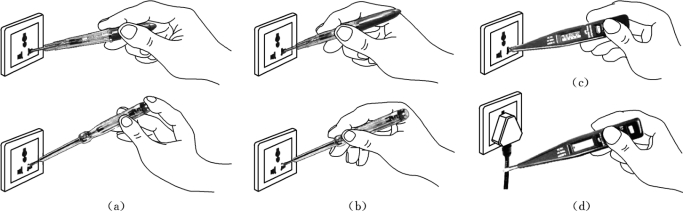

图3-21　低压验电笔使用方法

(a)正确方法;(b)错误方法;(c)数字验电笔直接测量方法;(d)数字验电笔感应测量方法

(1)区分相线(火线)和中性线(地线或零线)。使用普通低压验电笔对电源插座进行验电时,氖管发亮的是相线,不亮的则是地(零)线。

(2)区分交流或直流电。用金属探头触及带电体,笔氖两极附近都发亮时为交流电;氖管仅在一个电极附近发亮时带电体为直流电。(www.daowen.com)

(3)判断设备外壳带电电压的高低。使用普通低压验电笔金属探头触及带电设备外壳时,如果氖管发光呈暗红、轻微亮,则电压较低;电压低于36V时,氖管不发光。但是,当零线断线后,若设备绝缘损伤、漏电,验电笔的氖管也发光,这一现象值得特别注意。

(三)数字式低压验电笔的使用

验电笔适用于直接检测12～250V的交、直流电电压和间接检测交流电的零线、相线和断点。还可测量不带电导体的通断。采用数字式低压验电笔直接验电时,应按图3-21(c)所示方法将手指按住笔尾端的触点;当手指按住感应触点时,可按图3-21(d)所示方法进行测量。具体操作方法如下所述。

(1)直接检测。轻触直接测量(DIRECT)按键,验电笔金属前端接触被检测物,当验电笔为12V、36V、55V、110V和220V五段电压显示时,液晶显示屏显示的数值为所测电压值(当电压值未达到高端显示值的70%时,屏幕显示为低端值)。

(2)感应检测。轻触感应测量(INDUCTANCE)按键,验电笔金属前端靠近被检测物,若显示屏出现高压符号“”表示物体带交流电。

(3)有断开点的电线测量。轻触感应测量(INDUCTANCE)按键,验电笔金属前端靠近该电线的绝缘外层,有断线现象,在断点处高压符号“”消失。

(四)低压验电器的使用注意事项

(1)普通低压验电笔使用前,应检查验电笔里有无安全电阻,再直观检查试电笔是否有损坏,有无受潮或进水,检查合格后才能使用。

(2)使用验电笔时,不能用手触及验电笔前端的金属探头,这样做会造成人身触电事故。

(3)使用试电笔时,一定要用手触及试电笔尾端的金属部分,不能按图3-21(b)所示方法握笔,否则,带电体、验电笔、人体与大地不能形成回路,氖泡不会发光,容易造成误判。

(4)在测量电气设备是否带电之前,先要找一个已知电源测一测试电笔的氖泡能否正常发光,能正常发光,才能使用。

(5)在明亮的光线下测试带电体时,应特别注意试电笔的氖泡是否真的发光(或不发光),必要时可用另一只手遮挡光线仔细判别,避免造成误判,将有电判断为无电。

(6)使用感应式验电笔时,按键不需用力按压,测试时不能同时接触两个测试键,否则会影响灵敏度及测试结果。

(7)感应式验电笔的按键,离液晶屏较远的为直接测量健,离液晶较近的为感应键,使用时一定要分清。
