测量操作:测量前准备工作及测量接线、操作步骤

时间:2023-05-26 理论教育 版权反馈
【摘要】:图3-17ZC-8接地电阻仪测量仪铭牌测量接线图图3-1810kV配电变压器台架接地电阻仪测量示意图1.测量准备工作鉴于低压配电设备接地除防雷功能外,还承担系统过电压保护的作用,故在断开接地引下线前,先在断开点前安装临时接地线,以保证引下线断开后的系统设备安全。

测量操作:测量前准备工作及测量接线、操作步骤

(一)测量前准备工作

1.熟悉设备首先应熟悉仪表上各旋钮的意义及作用,并对选择的接地摇表、探针、测量连接导线等进行外观检查。

图3-14 ZC-8型接地电阻测试仪外观图

(a)三端子(0~1000Ω)测量仪;(b)四端子(0~100Ω)测量仪

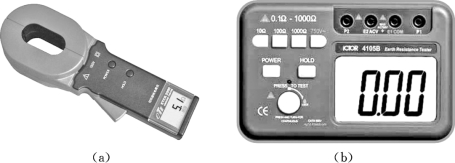

图3-15 数字型接地电阻测试仪外观图

(a)钳形接地电阻测量仪;(b)数字电子式接地电阻测量仪

2.检查摇表的机械指零

将摇表水平放置,观察检流计中指针是否对准表盘中间的竖线,若有偏差,调整机械调零螺旋,使仪表指针对准度盘中央的黑线(基准线)。

(二)测量接线

采用ZC-8接地摇表测量电气装置的接地电阻时,应先将电气设备(或杆塔)接地装置的接地引下线与电气设备(或杆塔)断开,而后按图3-16所示接线方式进行接线。

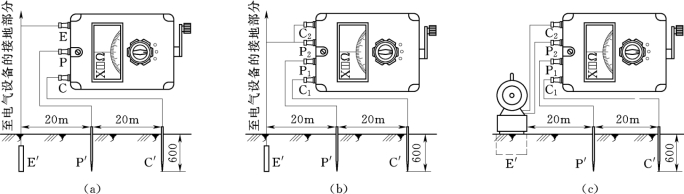

图3-16 接地电阻仪测量接线图

(a)三端钮接地电阻测量接线;(b)四端钮接地电阻测量接线;(c)测量小电阻时的接线

另外,也可根据接地装置的结构形式和埋设方式的具体情况,按图3-17所示接地电阻测量仪铭牌上的要求进行接线。(www.daowen.com)

(三)操作步骤

以杆架配电变压器台架接地装置为例,如图3-18所示,利用ZC-8三端接地电阻测量仪对台架接地装置接地电阻的具体测量步骤如下所述。

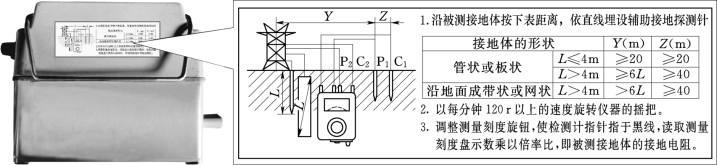

图3-17 ZC-8接地电阻仪测量仪铭牌测量接线图

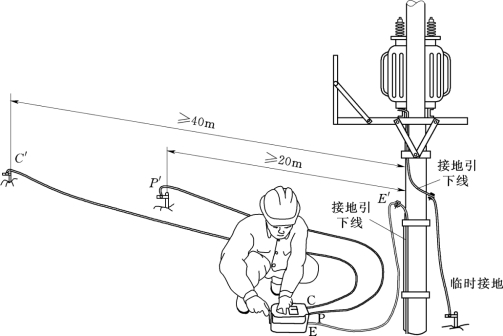

图3-18 10kV配电变压器台架接地电阻仪测量示意图

1.测量准备工作

鉴于低压配电设备接地除防雷功能外,还承担系统过电压保护的作用,故在断开接地引下线前,先在断开点前安装临时接地线,以保证引下线断开后的系统设备安全。而后,拆开接地引下干线(或干线上所有接地引下支线)的连接点。

2.接线

在距离接地体E′点至少20m与40m远且同一直线的方向上,选择合适的地点,分别将2支测量接地探针P'、C′垂直插入地面以下600mm深;而后,按图3-16(a)的接线方式分别连接P'P、C'C、E'E。

3.测量

将接地电阻测试仪水平放置稳定,然后根据被测接地体的电阻要求(10kV配电变台接地电阻R=10~30Ω),将倍率开关调至×10挡;慢慢均匀摇动手柄,使转速逐步达到120r/min,并保持转速,同时调整微调旋钮,拨动表盘,直至表针居中并稳定后,读取表盘指标读数。

此刻,测量接地电阻的电阻值:R=表盘指标读数×倍率倍数。如表盘指示为1.8,倍率开关挡位为10,则测得接地电阻为1.8×10=18(Ω)。

4.恢复接地

测完后,拆除接地电阻表测量接线,恢复接地干线与接地体的连接点,拆除临时接地线,清理操作现场,测量操作完成。
