万用表和钳形电流表的使用方法详解

时间:2023-05-26 理论教育 版权反馈
【摘要】:钳形电流表是维修电工常用的一种电流表,可在不切断电源的情况下进行电流测量,使用方便。(一)指针式万用表如图3-1所示,指针式万用表由表头、测量电路及转换开关等主要部分组成,图3-2所示为指针式万用表的外形及组成结构。(三)钳形电流表钳形表电流表主要由一只电磁式电流表和穿心式电流互感器组成。穿心式电流互感器铁芯制成活动开口,且成钳形,故名钳形电流表,如图3-4、所示。

万用表和钳形电流表的使用方法详解

万用表可用于电路或电气设备的直流电压、直流电流、交流电压、交流电流和电阻的测量,是电气设备检修、试验和调试等工作中常用的测量工具。钳形电流表是维修电工常用的一种电流表,可在不切断电源的情况下进行电流测量,使用方便。

(一)指针式万用表

如图3-1所示,指针式万用表由表头、测量电路及转换开关等主要部分组成,图3-2所示为指针式万用表的外形及组成结构。

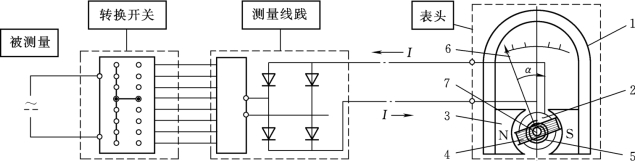

图3-1 指示式万用表测量原理示意图

1—永久磁铁;2—软铁芯;3—磁靴;4—线圈;5—游丝;6—指针;7—转轴

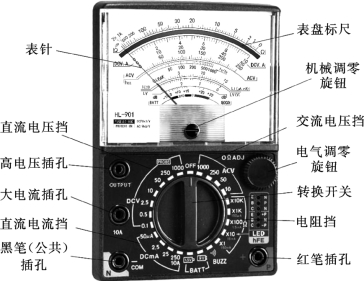

图3-2 HL-901型指针式万用表

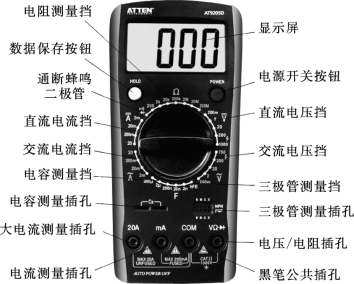

图3-3 AT92050型数字式万用表

1.表头

表头是高灵敏度的磁电式直流电流表,表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流数值的大小;数值越小,灵敏度越高,测电压时的内阻越大,其性能就越好。

2.测量线路(www.daowen.com)

测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路,它由电阻、半导体元件及电池组成,能将各种不同的被测量(如电流、电压、电阻等)及不同量程,经过一系列的处理(如整流、分流、分压等)统一变成一定量程的微小直流电流送入表头进行测量。

3.转换开关

转换开关用来选择各种不同的测量线路,以满足不同种类电量和不同量程的测量要求。

(二)数字式万用表

数字式万用表主要由视窗、功能按钮、转换开关和接线插孔等组成,内部为集成电路、电源。如图3-3所示为AT92050型数字式万用表的外形及组成结构。与模拟式仪表相比,数字式万用表的灵敏度高,准确度高,显示清晰,过载能力强,便于携带,使用更简单。

(三)钳形电流表

钳形表电流表主要由一只电磁式电流表和穿心式电流互感器组成。穿心式电流互感器铁芯制成活动开口,且成钳形,故名钳形电流表,如图3-4(a)、(b)所示。穿心式电流互感器的二次绕组缠绕在铁芯上且与交流电流表相连,它的一次绕组即为穿过互感器中心的被测导线。旋钮实际上是一个量程选择开关,扳手的作用是开合穿心式互感器铁芯的可动部分,以便使其钳入被测导线。

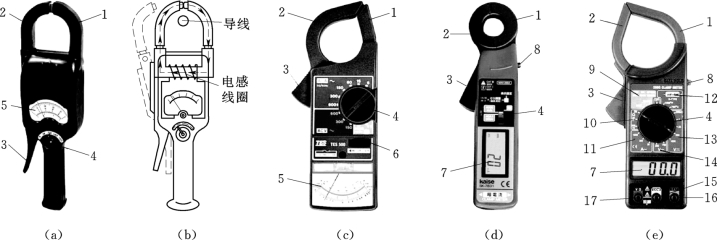

图3-4 钳形电流表

(a)传统钳形电流表;(b)钳形电流表的工作原理;(c)指针式钳形电流表;(d)数字式钳形电流表;(e)钳形万用表
1—固定钳头;2—活动钳头;3—钳头扳机;4—转换开关;5—表头;6—电源开关;7—液晶显示屏;8—数据保持按钮;9—绝缘测量挡;10—电阻测量挡;11—交流电流测量挡;12—温度输入插孔;13—直流电压测量挡;14—交流电压测量挡;15—公共输入插孔;16—绝缘输入插孔;17—电阻电压输入插孔

如图3-4(b)所示,测量电流时,按动扳手,打开钳口,将被测载流导线置于穿心式电流互感器的中间,当被测导线中有交变电流通过时,交流电流的磁通在互感器二次绕组中感应出电流,该电流通过电磁式电流表的线圈,使指针发生偏转,在表盘标度尺上指出被测电流值。

钳形电流表有指针式和数字式两种,如图3-4(c)~(e)所示;数字式钳形电流表产品很多,功能多样,包括钳形万用表,具体使用方法大同小异,使用时应参照说明书进行。
