(一)单横担的安装图

图2-28所示为常见低压电杆单横担组装图的示意图。由图可知,电杆的长度为8m,梢径为150mm;单横担的材料为50×50×5的角钢,横担长度为1.5m;横担的抱箍直径为190mm的U形抱箍;四个针式绝缘子在横担上固定的间隔依次为400mm、300mm、300mm、400mm;横担距离电杆顶部的距离为200mm。

(二)双横担的安装图

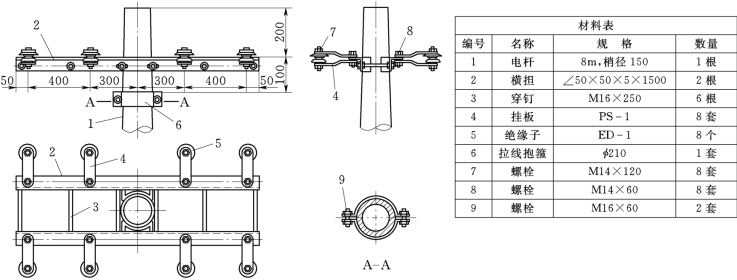

图2-29所示为低压配电线路耐张电杆双横担安装图的示意图。图中电杆的长度为8m,梢径为150mm;双横担的材料为50×50×5的角钢横担,长度为1.5m;横担分别由6根M16的穿钉螺栓连接;8个蝶式绝缘子分别在横担两侧用S形耐张挂板连接,其安装固定的间隔依次为400mm、300mm、300mm、400mm;横担距离电杆顶部的距离为200mm。

耐张电杆拉线抱箍安装在横担下100mm处,拉线抱箍采用直径210mm的双合抱箍。

图2-29　低压耐张电杆双横担安装示意图

另外,图中对不同规格的连接螺栓进行了标记,当螺栓规格较多时,对图纸上螺栓的标记也可以采用图形符号的形式进行标记。使用者只需对照相应的图形符号在材料表中查对相应的螺栓规格。

图2-30　低压直线分支杆横担安装示意图

(三)分支杆横担的安装图(www.daowen.com)

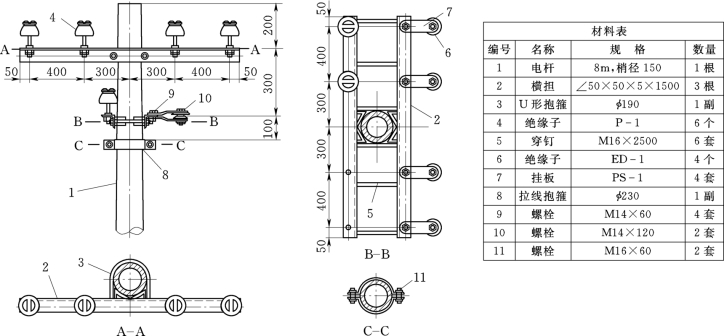

图2-30所示为一低压直线分支电杆横担安装图的示意图。图中电杆共有上层(单)横担、中层(双)横担及拉线抱箍三层结构;为表达清楚各层结构的特点,将三层结构用AA、B-B、C-C三级剖面分别进行表达。

A-A表示顶层直线单横担的基本结构,其内容与图2-28相同;B-B表示中层分支双横担的基本结构,其内容与图2-29基本相同,只是多了两个跳线绝缘子,见图2-30中的B-B;C-C表示拉线抱箍的安装结构,拉线抱箍采用直径230mm的两合抱箍。

说明:本处所述低压电杆横担的安装示意图,仅作为杆塔识图知识的讲解,不作为实际进行安装的标准图;具体线路安装施工时,应以设计图纸为安装的依据。

(四)拉线的组装图

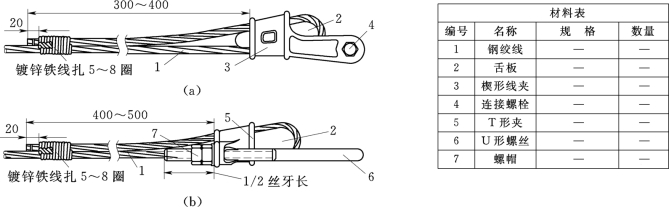

拉线的组装图如图2-31所示;其中图2-31(a)为拉线上把楔形线夹的安装图,图2-31(b)为拉线下把UT形线夹的安装示意图。

图2-31　拉线线夹组装示意图

(a)楔形线夹的安装示意图;(b)UT形线夹的安装示意图

由图2-31(a)所示楔形线夹的安装示意图可以看到:拉线的回头尾端应由线夹的凸肚穿出,并绕舌板楔在线夹内,舌板大小头的方向应与线夹一致。拉线尾线的出头长度及绑扎要求,可直接对照图形加以了解。

由图2-31(b)所示UT形线夹安装示意图可知:进行UT形线夹安装时,当拉线收紧后U形螺栓的丝牙应露出丝杆长度的1/2,同时,应加双螺母拧紧。
