电气照明配电系统图解析

时间:2023-05-26 理论教育 版权反馈
【摘要】:(一)电气照明配电系统图建筑结构的电气照明配电系统图主要表示照明及日用电器电源供电情况,进户线、母线、各路出线所用导线及控制保护电器的规格与敷设部位、敷设方式等。(二)电气照明系统图的标识要求供电电源。电气照明系统图上应标明电源是三相供电还是单相供电。电气照明配电系统图上应可直接看出配线方式是树干式还是放射式或混合式,在多层建筑中一般采用混合式。

电气照明配电系统图解析

(一)电气照明配电系统图

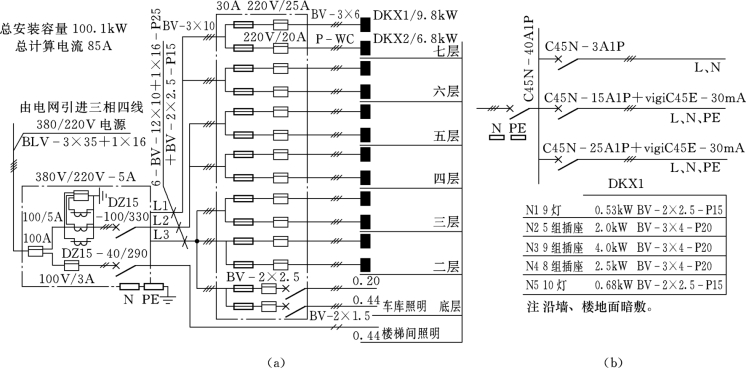

建筑结构的电气照明配电系统图主要表示照明及日用电器电源供电情况,进户线、母线、各路出线所用导线及控制保护电器的规格与敷设部位、敷设方式等。图2-23所示为一城镇公用配电变压器向某居民住宅楼供电的电源进户及住宅单元配电系统图。

图2-23 某住宅楼照明配电系统图

(a)住宅单元配电系统图;(b)开关箱配电系统图

1.电源系统的接地形式

如图2-23(a)所示,该住宅楼供电电源由三相四线制380/220V电源线BLV-3×35+1×16架空引入住宅楼,进户后经暗埋塑料管进入二层楼电能表箱(总表与分户计量表装于同一箱内),中性线N入户前在进户杆处作重复接地。保护线(PE线)与电能表箱外壳连接后引至户外保护接地装置上,这样保护线PE与中性线N分开设置,形成三相四线制TT系统电源进户的配电系统图。

2.用户开关箱(DKX)的设置

图2-23(b)所示为七楼大套住房的单相两线制TT系统开关箱配电系统图,用户开关箱安置在室内,其中照明线路为单相两线制供电,插座线路为单相两线制TT系统接线方式供电(设漏电末级保护)。此时开关箱、插座接地极、用电设备金属外壳等均与PE线相连。

3.线路敷设方式

除三相四线制进户线架空进入接户点外,其余线路均采用沿墙、楼地面内暗敷。当线路沿楼板地面敷设时,应尽量沿楼板缝隙敷设,以免在楼板上凿孔,如处理不当,则会影响楼板强度。(www.daowen.com)

(二)电气照明系统图的标识要求

(1)供电电源。电气照明系统图上应标明电源是三相供电还是单相供电。其表示方法是在进户线上划短撇数,如果不带短撇则为单相。

如:交流,三相带中性线400V,中性线与相线之间为230V,50Hz。

其表示方法为:3/N-400/230V,50Hz。

(2)干线的接线方法。电气照明配电系统图上应可直接看出配线方式是树干式还是放射式或混合式,在多层建筑中一般采用混合式。还可以反映支线的数目及每条支线供电的范围。

(3)导线的型号、截面、穿管直径、管材以及敷设方式和敷设部位的标识。根据各户内支线负荷大小选用绝缘铜芯线或铝芯线。进户线和干线的规格、型号可在图中线旁用文字标记表达出来。

如:2号照明线路,导线型号为BV(铜芯聚氯乙烯缘导线),共有3根导线,每根导线截面为4mm2,采用直径为15mm直径的水煤气管穿管沿墙暗敷设。

其表示方法为:2WL-BV-3×4-G15-WC。

(4)配电箱中的控制、保护、计量等电气设备在系统图上的表示。一般住宅和小型公共建筑中,配电箱内开关,过去通常采用HK系列胶盖瓷底刀开关,这种开关所配熔丝可以作短路和过载保护。现代化建筑中常采用模数化终端电器作为配电箱中的设备,如图2-23(b)中用户开关箱采用的C45N单极断路器,并加上单极电子式漏电附件。

为了计量电能,配电箱内还装有交流电能表,三相供电时,应采用三相四线制电能表或三只单相电能表来代替三相四线制电能表。各种电气设备的规格,型号都应标注在表示该电气设备的图形符号旁边。
