常用低压电器安装接线图是表示其电路中各元件的接线关系,其绘制方法通常有两种。

(一)直接接线标记

直接接线标记法是根据元件间的连接关系直接画出元件之间的接线。它适用于电气系统简单、电器元件少、接线关系简单的场合;如图2-20所示为某机床电气控制原理接线图。

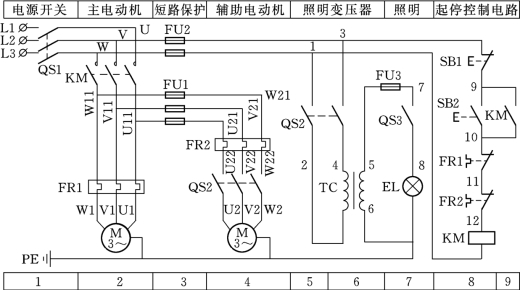

图2-20　某机床电气控制原理接线图

首先为了便于阅读、查找,在图纸的下方和上方分别沿横坐标方向划分,并用数字1、2、3、…、9标明图区,对应的图区编号上方标明了该区的功能;如图2-20中1区所对应的是“电源开关”;通过图区的划分,可以使读者清楚地知道某个元件或某部分电路的功能,从而达到理解整个电路的工作原理。

接线图的接线标记通常采用字母或数字、符号等进行。对电路图中各元件接线端子进行标记的目的是为了便于安装、维修人员准确地进行接线及故障的检修。

(1)电动机绕组的标记。有多台电动机时M1电动机绕组用U1、V1、W1;M2电动机绕组用U2、V2、W2;M3电动机绕组用U3、V3、W3标记。

(2)主电路的标记。一般三相交流电源引入线相线用L1、L2、L3,零线用N标记,接地线用PE标记;三相交流电动机所在的主电路用U、V、W(或A、B、C)标志,电源后凡是被器件、触点间隔的接线端子按双下标数字顺序标志;如:M1电动机所在的主电路,用U11、V11、W11,U12、V12、W12,…标记,M2电动机所在的主电路,用U21、V21、W21,U22、V22、W22,…标记。(www.daowen.com)

(3)控制电路和辅助电路的标记。控制电路和辅助电路各线号采用数字标志,其顺序一般从左到右、从上到下。凡是被线圈、触点等元件所间隔的接线端点,都应标以不同的线号。

直接接线标记法也可直接根据各元件在设备中的位置进行连线标记,如图2-21所示。

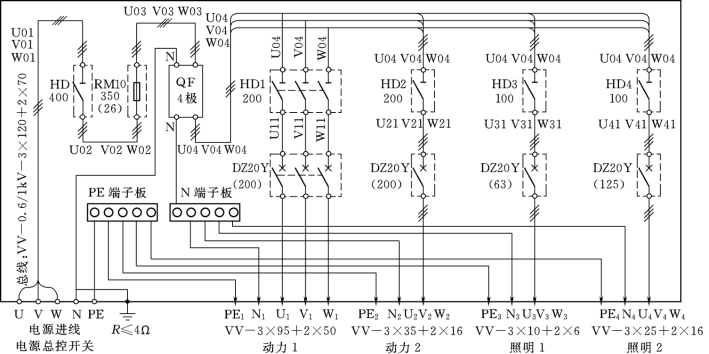

图2-21　某低压配电柜接线图(直接接线标记实例)

(二)符号接线标记

符号接线标记法是在电路图中仅对电器元件接线端处标注符号,以表明相互连接关系。它适用于电气系统复杂、电器元件多、接线关系较为复杂的场合,如图2-22所示。

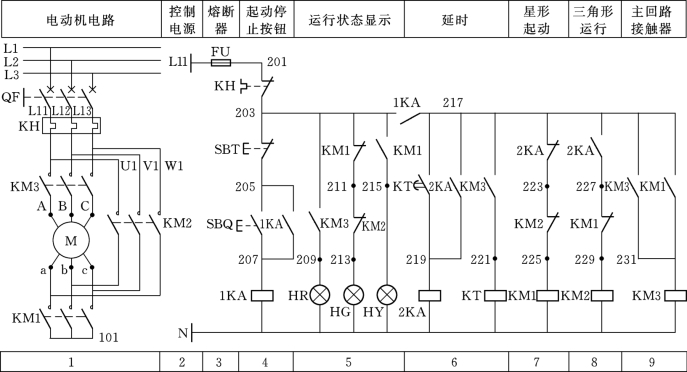

图2-22　某电动机启动Y/Δ变换的控制接线图

图2-22所示电动机启动Y/Δ变换的控制连接。由于电路进行Y/Δ变换时,电动机绕组线圈在工作过程中需要改变连接方式;因此,在电路图中对电动机的绕组进行较为明确的标记,如图2-22所示,电动机绕组线圈的组别依次标记为A-a、B-b、C-c。
