常用低压电气设备电路图的识读方法如图2-18所示。

(一)读主电路

阅读主电路时,通常应该了解主电路有哪些用电设备(如电动机等),同时还应了解这些设备的用途和工作特点。并根据工艺过程,了解各用电设备之间的相互联系,配套的保护方式等。电气图中主电路的具体识读方法及过程如下所述。

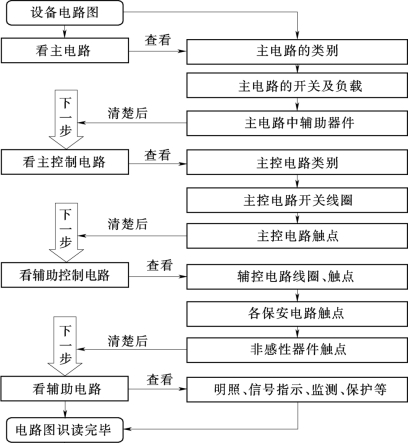

图2-18　识读生产设备电路图程序

1.查看主电路的类型

查看主电路是采用交流电源还是直流电源。若是交流,则看其是单相还是三相,同时还应注意相应的电压等级。

2.查看主电路的开关及负载

重点查看主电路的总开关、启动开关、转换开关的规格及类型,并通过主电路了解负载的性质,如负载是电动机,则应通过主电路的图形符号,具体看清电动机绕组的连接方式及电动机的工作状态。

3.查看主电路中的辅助器件

查看主电路中的总断路器的类型,查看保护继电器的种类、规格,通过启动开关、转换开关等详细电路中电抗器、电容器等辅助器件的类型及工作方式。

(二)读控制电路的主电路

在完全了解主电路的工作特点后,就可以根据主电路的特点再去阅读控制控制电路了。

1.查看主控制电路的类型

根据主电路与控制电路的联系,查看控制电路的电源来源,确定控制电源的类别(交流还是直流)及相应的电压等级。

2.查看主控制电路的开关线圈

根据主电路中电动机的工作方式,查看电动机正反转或Y/Δ启动及其他特定动作控制线圈位置及动作结果。

3.查看主控制电路的触点

根据主控电路线圈工作情况,查看对应主电路中各控制开关,确定其相应的辅助触点在控制电路中的位置及作用。

(三)读控制电路的辅助电路

控制电路中的辅助元件包括继电器、互感器、按钮开关、行程开关、主令器等。在清楚主控电路的基本作用及工作方式后,然后就可以继续进行控制电路中辅助元件的工作原理的查看。

1.查看辅助控制电路线圈及相应的控制触点

结合主电路的工作要求,查看辅助控制电路中时间继电器、中间继电器等的线圈及触点的位置、作用。

2.查看辅助控制电路所对应的各种保安电器的触点

根据控制电路中辅助元件的特点,查看各种行程开关、电流互感器、过流继电器、欠压继电器、热继电器等的触点位置、作用及声光信号。(www.daowen.com)

3.查看辅助控制电路中非感性元器件的触点

查看启动、停止按钮及凸轮、鼓形、主令、转换等控制器触点位置及作用。

另外,阅读控制电路时,对于机、电、液配合得比较紧密的生产机械,必须进一步了解有关机械传动和液压传动的情况,有时还要借助于工作循环图和动作顺序表,配合电器动作来分析电路中的各种连锁关系,以便掌握其全部控制过程。

(四)读辅助电路

最后阅读照明、信号指示、监测、安全保护等各辅助电路环节。

对于比较复杂的控制电路,可按照先简后繁,先易后难的原则,逐步解决。阅读时可将他们分解开来,先逐个分析各个基本环节,然后再综合起来全面加以解决。

三、识读示例

【例2-1】 某三相电动机正反转控制的电气图,如图2-19所示,试结合电路图分析其电路的具体工作原理。

1.主电路工作情况分析

由图2-19可知,主电路为三相电源供电,总电源由隔离开关QS闭合时接通,其电动机的正反转分别由两组触点KM1、KM2的轮换工作,对电动机进行换相,从而达到改变其电动机的旋转方向。

(1)当合上电源开关QS,控制电路指示灯HT由常闭触点KR、SBT得电,进入工作,显示控制电路电源接通。

(2)当按下按钮SBZ,控制电路KM1线圈经熔断器、常闭按钮KR、SBT及SBZ和常闭触点KM2得电,接触器KM1动作;于是主电路中常开触点KM1关闭,电动机启动(设此状态为正转)。

(3)当按下按钮SBT时,控制电路失电,KM1、KM2的线圈都不能得电,主电路中触点KM1、KM2均为开断状态,电动机不能工作。

(4)当按下按钮SBF时,接触器KM2线圈接通,主电路触点KM2闭合,电动机换相启动,电动机进入反转工作。

2.控制电路的工作原理

图2-19　电动机正反转控制原理图

根据主电路中电动机的工作要求,控制电路通过两个接触器KM1的KM2分别完成电动机正反转的要求,与此同时,在控制电路中设置有三个可自动复位的按钮开关SBZ、SBT、SBF,并分别在两个常开工作按钮SBZ和SBF旁并联一个常开触点,以保证按钮复位后,其按钮接通的电源得以保持。另外,为保证电动机正常运转不受影响,控制电路中接触器线圈上端分别有常闭触点进行制约,以避免不必要的误动作而导致电动机工作的不稳定。控制电路的具体工作原理如下所述。

(1)当按下SBZ,电动机进入正转运行后,松开按钮SBZ,由于与SBZ并联的KM1闭合后,相应接触器KM1线圈保持通电状态,电动机进入正常运转。

(2)在电动机正转工作时,若按下SBF,由于支路中串联的常闭触点KM1此时断开,接触器KM2线圈不能接通,电动机的工作状态不会改变,并由此避免了主电路中触点KM2出现误动作。

(3)当按下按钮SBT时,控制电路掉电,接触器KM1所有触点复位,主电路中电动机的触点KM1断开,电动机停机。

(4)当电动机停稳后,再次按下SBF,接触器KM2的常开触点KM1关闭,常闭触点KM1与线圈KM2串联接通电源,主电路电动机的触点KM2闭合,电源换相后加在电动机上,使得电动机改变旋转方向启动。

3.辅助电路的作用

由图2-19可知,电路中共有电源或电动机工作指示灯HZ、HT、HF,可以对电动机的工作状态进行显示;另外,热保护元件HR及电动机的外壳与保护接地线的连接,确保了电动机的安全运行及工作人员的人身安全。
