(一)导线的表示及连接方式表达

1.连接线或导线的表示

电气图中连接线或导线的表示方法如图2-8所示。

(1)单线表示法。如图2-8(a)所示,将两根或两根以上的连接线或导线,用一条线加以表示,用于表示三相或多线基本对称的情况。如三相三线或三相四线制的中、低压配电线路。为简化图形,使图形更简洁、清晰、便于阅读,通常是将多根配线用同一条线加以表示。

(2)多线表示法。将每根连接线或导线在图中分别用一条图线进行表示,如图2-8(b)所示。多线表示法能详细地表达各相或各线的具体内容,尤其在各相或各线内容不对称的情况下采用此方法,更能直观地表达电气图形的细节。

(3)混合表示法。根据图形或设备表达的需要,将图中的连接线或导线一部分用单线,另一部分用多线进行表示,如图2-8(c)所示。这种表示方法兼有单线表示法简洁精炼的特点,又兼有多线表示法对描述对象精确、充分的优点,并且由于两种表示法并存,变化、灵活。

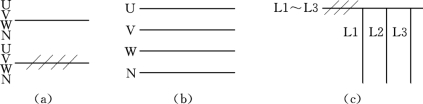

图2-8　连接线或导线的表示方法

(a)单线表示法;(b)多线表示法;(c)混合表示法

如图2-9所示,在同一动力系统中,若多台电动机的工作性质相同,则在图中只需将其中一台的详细接线表达清楚,其他相同的电动机则以简化的形式进行表达。

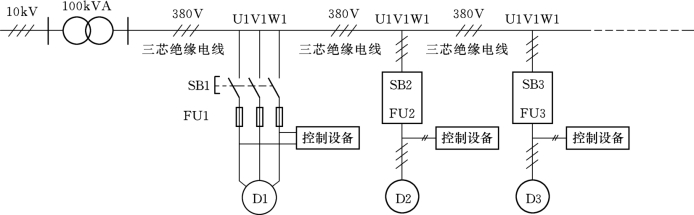

图2-9　多台功能相同的电动机安装接线示意图

2.连接线的连续表示

连续的单线在电气图中几种不同形式的连接方法如图2-10所示。具体表达内容如下所述。

(1)图2-10(a)所示为单根或一组连续的连接线。当这组连接线排列顺序一致(或在一定范围内不会出现变化)时,为使图形简洁,在连续线的中间部位将其中断,并以此表示连接线的连续性;若连接线的数量较多时,则是按图2-10(b)的方法,在中断处将其每根线的编号标识清楚。

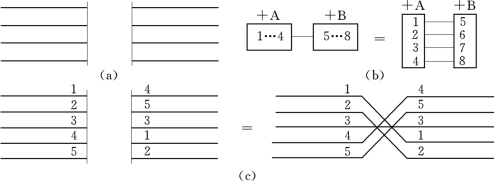

图2-10　连接线的连续表示

(a)连续的单线连接表示;(b)两元件间连续单线的连接表示;(c)连续有交叉的单线连接表示

(2)同一组连续的单线连接线在线间有相互交叉时,按图2-10(c)所示方法,将这组连续线中断后,在中断点处严格地进行编号标识,以表明中断点前后连接线或导线的连续情况。

3.连接线的中断表示

当图形中连接线需要进行中断表示时,其表示方法如图2-11所示。

(1)图2-11(a)所示为穿越图面的连接线较长或穿越稠密区域时,将连接线中断,并在图中对中断的连线进行相应的标记。

(2)图2-11(b)所示为同一图中去向相同且平行的连接线,为使图形简洁,采用中断的方法进行表示,并在中断处的两端分别加注相应线组的标记。

(3)图2-11(c)所示为某一图中的一条(或一组)图线需要连接到另外图上去时,电气图中采用中断的方式将连接线进行详细的标识,以表示两个图形中的连接。

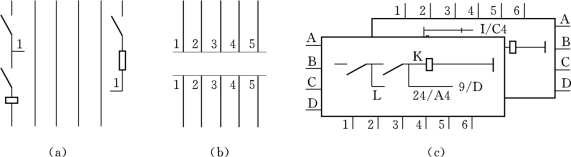

图2-11　连续线的中断表示

(a)连接线穿越的中断表示;(b)两相同线组间的中断表示;(c)两张图中的连接线中断表示

4.导线连接点的表示方法

电气图中导线连接点的表示方法如图2-12所示,其具体的连接形式及表示方法如下所述。

(1)两导线相交形成T形连接点时。图2-12中“①”表示两条线直接相交连接;图2-12中“②”处加实心圆点“●”表示两条线交叉连接。但在同一张图中的应用是统一的,即:要么都加“●”点,要么都不加。

(2)两导线相交形成“十”字形连接时:如图2-12中“③”点所示,交叉点处加“●”点表示连接;图2-12中“④”处没有“●”点,表示不连接。

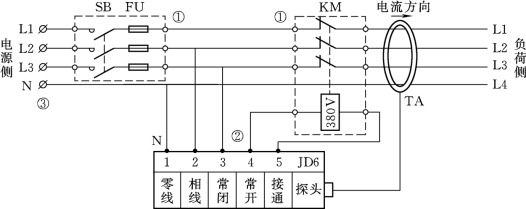

图2-12　导线连接点的表示方法

(二)元件接线端子的表示方法

1.接线端子的图形符号

如图2-13所示,接线端子是电气元件中,用以连接外部导线的导电元件。接线端子通常分为固定端子(用符号“○”或“●”表示,如图2-13中“①”或“②”,但应整张图中要统一)和可拆卸端子(用符号“ø”表示,如图2-13中“③”)两大类。

图2-13　接线端子的图形符号表示方法

2.接线端子的字母数字符号表示

接线端子以字母数字符号标志的原则和方法如下:

(1)单个元件。单个元件的两个端点通常用连续的两个数字表示。在单个元件的中间各端子用自然递增数序的数字表示。

(2)相同元件组。在数字前冠以字母,如:在三相电源的系统中,标记三相交流系统的字母U1、V1、W1;交流系统中若不需要区别时,可用数字1.1、2.1、3.1标志。

(3)与特定导线相连的接线端子标记。与特定导线相连的电器接线端子的标识见图2-14所示。

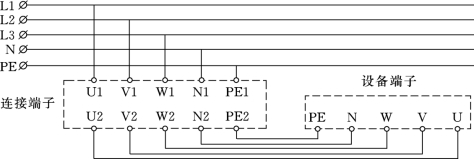

图2-14　特定导线连接的接线端子符号示意图(www.daowen.com)

3.端子代号的标注方法

元件端子进行代号标注的有关规定如图2-15所示。

(1)电阻器、继电器、模拟和数字硬件的端子代号应标在其图形符号的轮廓外面,如:“R、-K1、-K2”等;零件的功能和注解标注在符号轮廓线内,如:继电器中的“I”。

(2)对用于现场连接、试验和故障查找的连接器件的每一连接点都应标注端子代号。

(3)在画有围框的功能单元或结构单元中,端子代号必须标注在围框内,以免被误解。

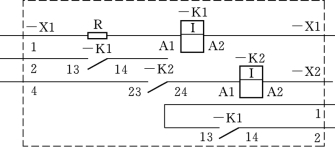

图2-15　围框端子标注示意图

(三)电气元件的表达方法

如图2-16所示,电气元件在电路图中的表示方法主要有:集中表示法、半集中表示法、分开表示法。

1.电气元件在电气图中的集中表示法

将设备或成套装置中一个元件(或设备)各组成部分的图形符号在简图上绘制在一起的表示方法,如图2-16(a)所示;集中表示法的适用相对较为简单的电气图形。

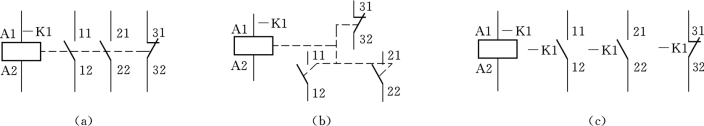

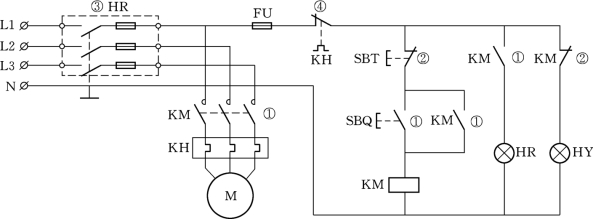

图2-16　元件在电路中的表示方法

(a)集中表示法;(b)半集中表示法;(c)分开表示法

2.电气元件在电气图中的半集中表示法

将一个元件(或设备)中某些部分的图形符号,在简图上分开布置,并用机械连接符号表示他们之间关系的表示方法,如图2-16(b)所示;半集中表示法用于相对比较复杂的电气图形。

为了使设备和装置的电路布局清晰,易于识别,半集中表示图形中的机械连接线可以弯折、分支和交叉。

3.电气元件在电气图中的分开表示法

将一个元件(或设备)中某些部分的图形符号,在简图上分开布置,用代号表示他们之间的关系,如图2-16(c)所示。

为了使设备和装置的电路布局简洁,易于识别,分开表示法表示的元件(或设备)中各部件的图形符号不需与集中或半集中表示法的图给出的信息量要等量。

(四)电气元件触点位置、工作状态和技术数据的表示方法

1.触点的分类

电气元件的触点通常可分为两大类:①靠电磁力或人工操作的触点(如:接触器、电继电器、开关、按钮等);②非电和非人工操作的触点。

2.触点的表示

触点的表示分为:①同一电路中的接触器、电继电器、开关、按钮等项目的触点图形符号,在加电和受力后,各触点符号的动作方向应一致,特别是具有保持、闭锁和延时功能的触点更应如此;②相应非电和非人工操作的触点,应在其触点图形符号附近注明运行方式。其标注方式可用图形、操作器件符号或注释、标记及表格等加以表达。

3.常用接触点在电路图中的表示

当没有通电或无外力作用时,常用触点在电路图中的表示方法如图2-17所示,其触点动作的外力方向如下。

图2-17　元件触点在电路中的表示方法

(1)当触点图形垂直放置时,其外力的方向为由左向右。即:垂线左侧的触点为常开触点,如图2-17“①”中所示;垂线右侧的触点为常闭触点,如图2-17“②”中所示。

(2)当触点图形水平放置时,其外力的方向为从下向上。即:水平线下方的触点为常开触点,如图2-17中“③”所示;水平线上方的触点为常闭触点,如图2-17中“④”所示。

4.元件工作状态的表示

元件、器件和设备的可动部分通常应表示在非激励或不工作的状态或位置。具体情况如下所述。

(1)继电器和接触器在非激励的状态。

(2)断路器、负荷开关和隔离开关在断开位置。

(3)带零位的手动控制开关在零位位置,不带零位的手动控制开关在图中规定的位置。

(4)机械操作开关的工作状态与工作位置的对应关系,一般应表示在其触点符号的附近,或另附说明。

(5)事故、备用、报警等开关应表示在设备正常使用的位置。

(6)多重开闭器件的各组成部分必须表示在相互一致的位置上,而不管电路的工作状态。

5.元件技术数据的标注方法

电气元器件的技术数据一般标注在图形符号近旁,当连接线水平布置时,通常标注在图形符号的下方,垂直布置时,则标在项目代号的下方,部分情况下,可根据需要将相应元件的技术数据标在方框符号或简化外形符号内。

6.注释和标志的表示方法

注释和标志的表示方法主要有两种。

(1)直接放在所要说明的对象附近和将注释放在图中的其他位置。

(2)如设备面板上有信息标志时,则应在有关元件的图形符号旁加上同样的标志。
