图形符号是表示设备和概念的图形、标记或字符等的总称。图形符号通常由符号要素、基本符号、一般符号和限定符号组成。

根据国家标准《电气简图用图形符号》(GB/T4728)和国际电工委员会IEC标准的规定,结合农网低压配电线路的工作特点和需要,以下主要介绍常用限定符号和其他符号、导线和连接器件图形符号、电能的发生与转换设备图形符号、无源元件图形符号和开关、控制和保护装置图形符号等常用的电气图形符号及室内电气设备安装施工和配电线路工程中的常用图形符号。

(一)常用限定符号和其他符号

常用低压电气设备中的限定符号和其他符号见表2-2。

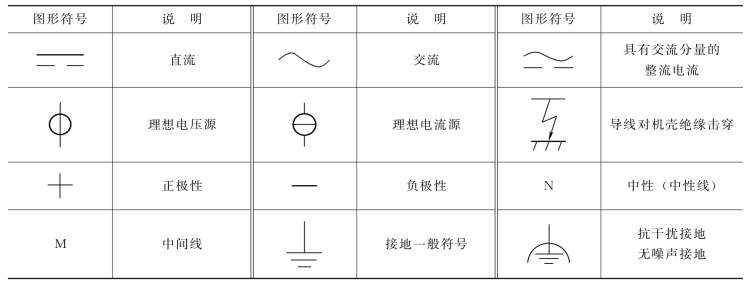

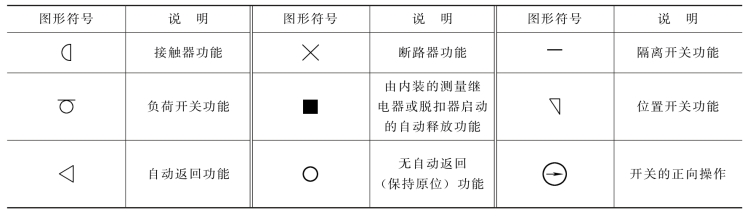

表2-2　常用限定符号和其他符号

续表

(二)导线和连接器件图形符号

常用的导线和连接器件图形符号见表2-3。

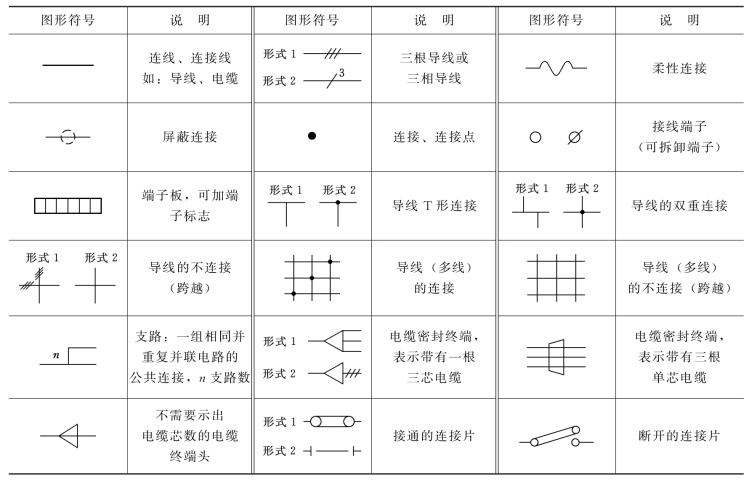

表2-3　常见导线和连接器件图形符号

(三)电能的发生与转换设备图形符号

常用的电能发生与转换设备图形符号见表2-4。

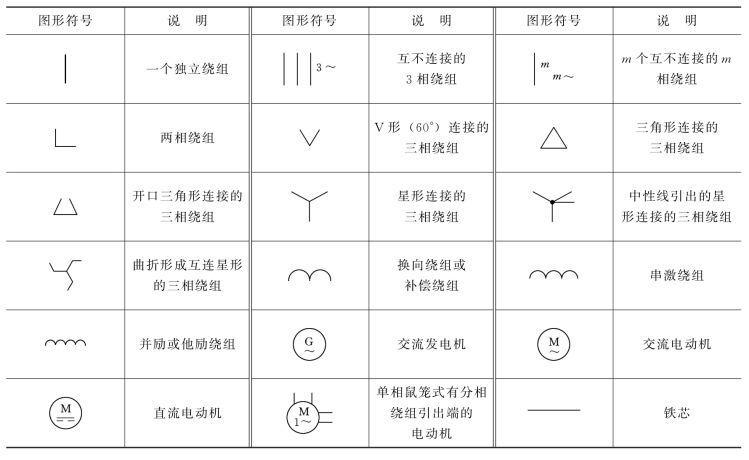

表2-4　电能的发生与转换设备图形符号

续表

(四)无源元件图形符号

无源元件主要指电阻、电容、电感等基本元件,主要图形符号见表2-5。

表2-5　无源元件图形符号

(五)开关、控制和保护装置图形符号

常用的开关、控制和保护装置图形符号见表2-6。

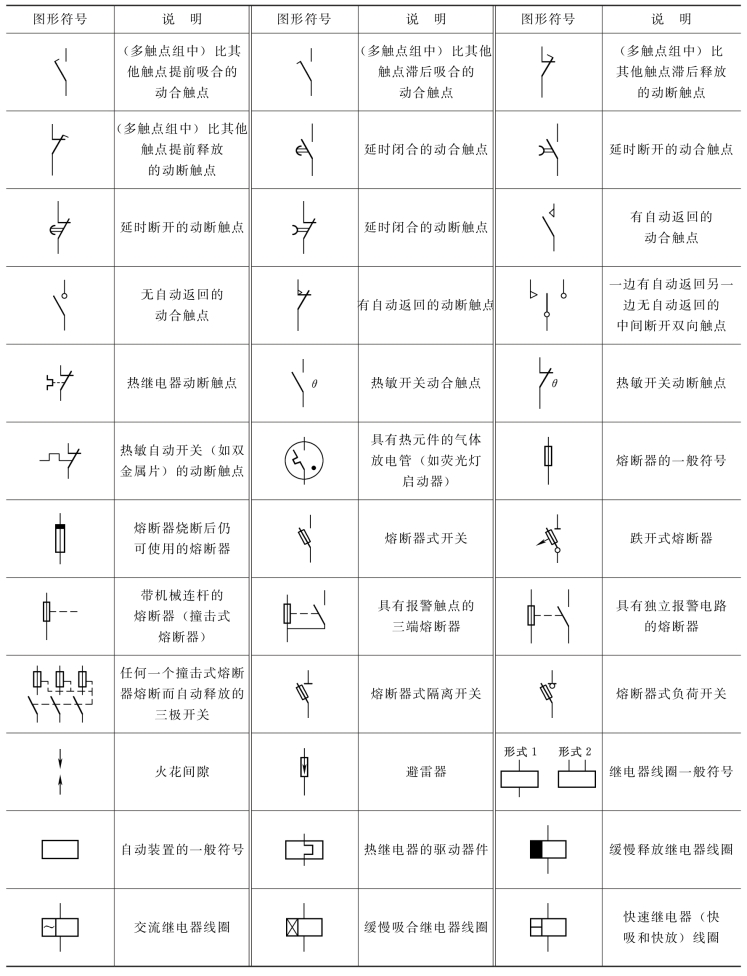

表2-6　开关、控制和保护装置图形符号

(www.daowen.com)

续表

续表

(六)测量仪表、灯和信号器件图形符号

常用的测量仪表、灯和信号器件的图形符号见表2-7。

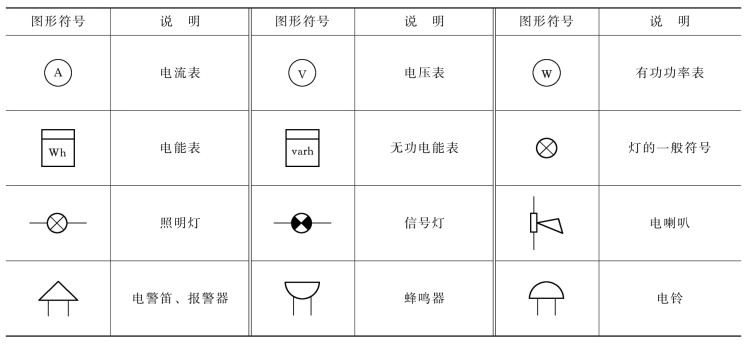

表2-7　测量仪表、灯和信号器件图形符号

(七)建筑室内电气设备及安装图形符号

常用的建筑室内电气设备及安装图形符号见表2-8。

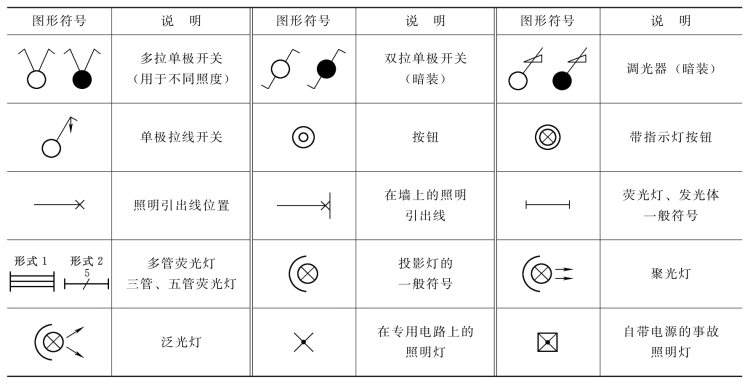

表2-8　常用建筑室内电气设备及安装图形符号

续表

(八)电气施工常用符号

常用电气施工的图形符号见表2-9。

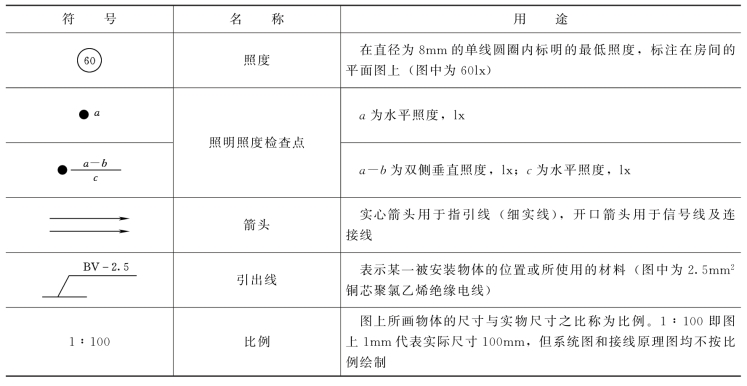

表2-9　电气施工图常用符号

续表

(九)配电线路工程用图形符号

表2-10为配电线路工程图中部分常用的图形符号。

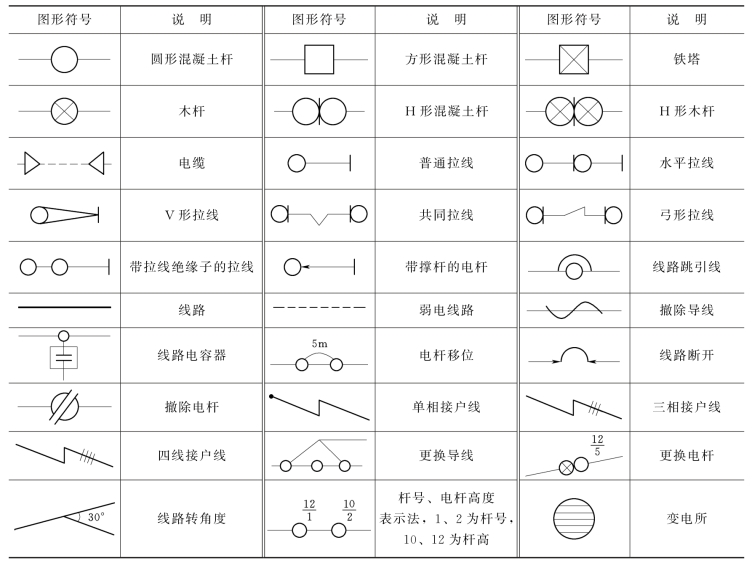

表2-10　配电线路工程部分常用图形符号

续表
