电气设备、装置和元器件的文字符号解析

时间:2023-05-26 理论教育 版权反馈
【摘要】:表示种类的单字母与另一字母组成,其组合型式以单字母符号在前,另一个字母在后的次序列出。双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母,或常用缩略语,或约定俗成的习惯用字母。辅助文字符号表示电气设备、装置和元器件以及线路的功能、状态和性质,通常也是由英文单词的前一两个字母构成。因I、O易同于1和0混淆,因此,不允许单独作为文字符号使用。

电气设备、装置和元器件的文字符号解析

根据国家电气符号标准的有关规定,所有电气设备都可以用相应的文字符号进行反映,文字符号通常将不太常用的有特殊功能的电气设备使用字母符号反映,并加适当的图注说明。

(一)文字符号的组成

常用电气的文字符号由基本文字符号和辅助文字符号两部分构成。其中,基本文字符号分单字母符号和双字母符号。

(1)单字母符号。用拉丁字母将各种电气设备、装置和元器件划分为23大类,每大类用一个专用单字母符号表示。如R为电阻器,Q为电力电路的开关器件类等。

(2)双字母符号。表示种类的单字母与另一字母组成,其组合型式以单字母符号在前,另一个字母在后的次序列出。双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母,或常用缩略语,或约定俗成的习惯用字母。

(3)辅助文字符号。辅助文字符号表示电气设备、装置和元器件以及线路的功能、状态和性质,通常也是由英文单词的前一两个字母构成。它一般放在基本文字符号后边,构成组合文字符号。

同一电气单元、同一电气回路中的同一种设备的编序,用阿拉伯数字表示,标注在设备文字符号的后面;不同的电气单元、不同的电气回路中的同一种设备的编序,用阿拉伯数字表示,标注在设备文字符号的前面。

(4)因I、O易同于1和0混淆,因此,不允许单独作为文字符号使用。(www.daowen.com)

(二)常用电气设备文字符号

常用电气设备的文字符号见表2-1。

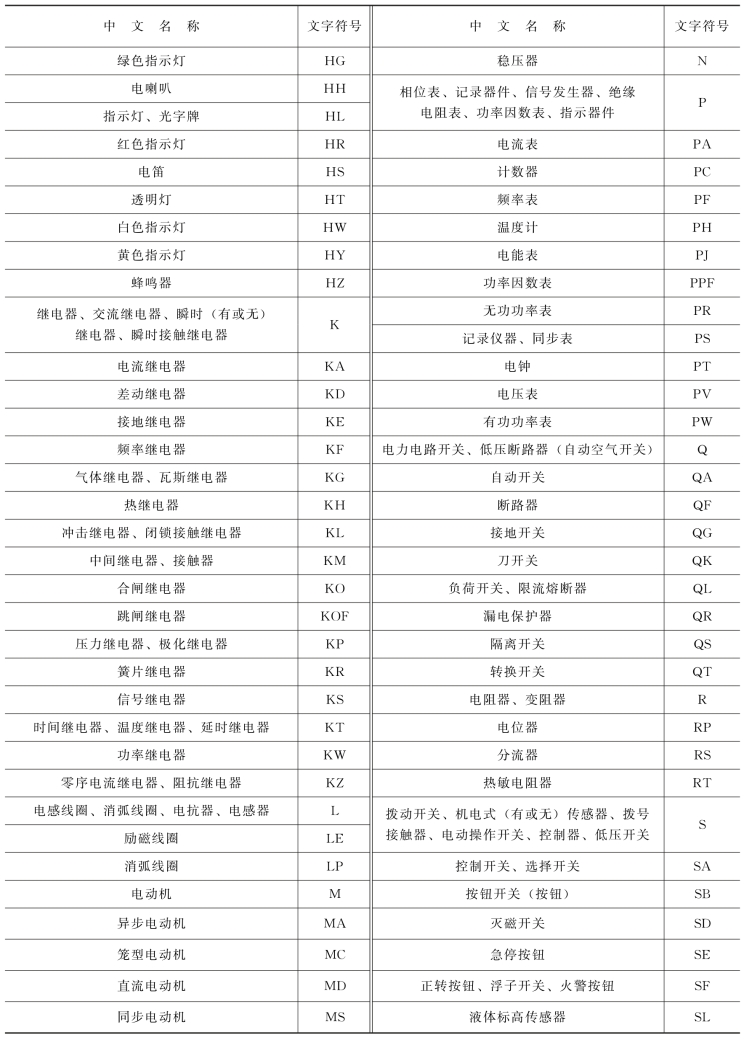

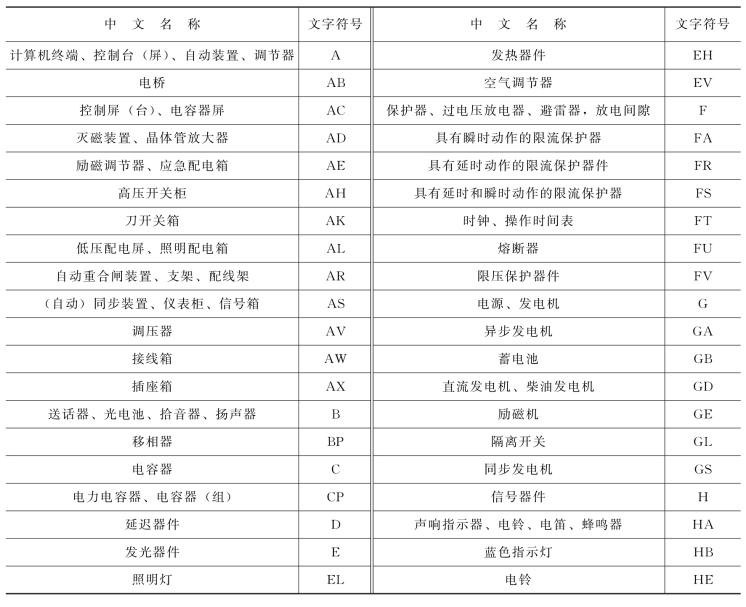

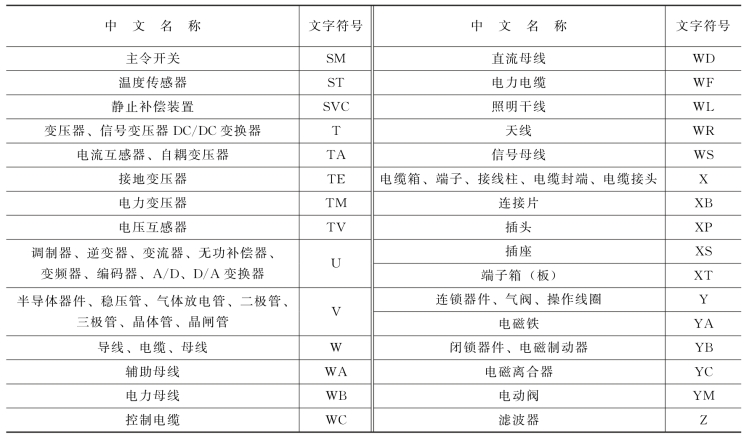

表2-1 常用电气设备文字符号

续表

续表
