由于电力系统工作需要的不同,其电气图的表达方式也不一样,电气图的种类主要包括:电路图、框图、原理图、电器元件布置图、电气安装接线安装图等。只有正确识读这些电气图,才能很好地了解该电气设备的工作原理和构成,才能正确进行安装、应用和维护。

(一)系统图或框图

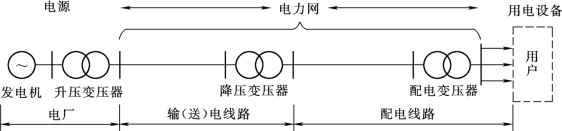

用符号或带注释的框,概略表示系统或设备基本组成、相互关系及其主要特征的一种简图;如图2-2所示电力系统图。

图2-2　电力系统简图

(二)电路图

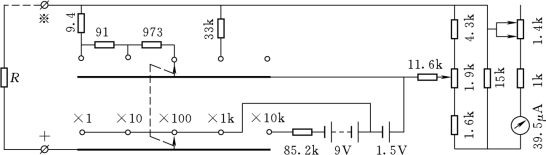

电路图是电气图的一种最常用的表达方式;一个电路通常由电源、开关设备、用电设备和连接线四个部分组成,如果将电源设备、开关设备和用电设备看成元件,则电路由元件与连接线组成,元件和连接线是电路图的主要表达内容,或者说各种电气元件按照一定的次序用连接线连接起来所构成一个电路,如图2-3所示500型万用表电阻挡的测量电路图。

图2-3　500型万用表电阻挡测量电路图

(三)功能图

功能图是一种表示一个系统或设备的作用和状态,而不涉及实现这一状态具体电路细节的一种图形,如图2-4所示继电保护装置工作原理图。

图2-4　继电保护装置工作原理图

(四)程序图

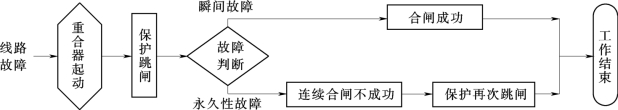

程序图是一种详细表示某电气设备或成套装置工作的程序过程和各程序单元互连关系的一种简图,如图2-5所示。(www.daowen.com)

图2-5　重合器保护动作过程图

(五)设备元件表

把成套装置、设备和装置中各组成部分和相应数据列成的表格(其用途为表示各组成部分的名称、型号、规格和数量等),称为设备明细表或配套表。按图纸的有关使用规定,设备明细表通常需与相应的电路图或简图配套使用。

(六)端子功能图

端子功能图是一种用以表示某设备或元件功能单元全部外接端子功能的简图,这种功能图通常是利用简单的图形或文字符号,将其元件或设备的内部功能进行简单的表述说明,如图2-6所示。

(七)接线图或接线表

接线图或接线表表示成套装置、设备或装置的连接关系,用以进行接线和检查的一种简图或表格。主要有:成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表,成套装置或设备的不同单元之间连接关系的一种接图或接线表,成套装置或设备的端子以及接在端子上的外部接线(必要时包括内部接线)的一种接线图或接线表。

图2-6　JD6剩余电流保护器接线端子图

图2-7　某低压设备控制装置各元件分布位置图

FU1、FU2—熔断器;FR1、FR2—热继电器;KM—交流接触器;TC—照明变压器;XT—接线端子板

(八)简图或位置图

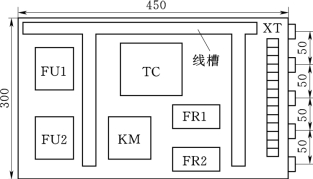

简图或位置图表示成套装置、设备或装置中各个项目的位置的一种简图称为位置图。指用图形符号绘制、用于表示一个区域或一个建筑物内成套电气装置中的元件位置和连接布置,如图2-7所示。
