动力设备是企业的“心脏”，动力管线则是企业的“动脉”，一旦发生故障就会导致生产停顿，甚至诱发事故，使企业生产经营无法安全可靠、经济合理地运行。因此，必须加强动力管线的管理工作。

管线是指各种工业管道与电气线路。工业管道包括动力管道与工艺管道；电气线路包括架空线路和电缆线路两种。

1.管线的资料管理

管线在企业固定资产中占有一定的比例，加强管线的资产管理是十分重要的。工厂企业要本着方便维修和管理的原则，结合各种管线的自然特点（大型企业可把管线划分为若干个基本单位），按规定进行编号和入账。

（1）编号办法 管线按“统编目录”的规定，可分为管道和电气线路两类。管道又分为热力、压缩空气、煤气、氧气及上水、下水等管道和工艺管道。电气线路又分为动力线路、照明线路、高低压电缆线路、架空线路及电信线路等。

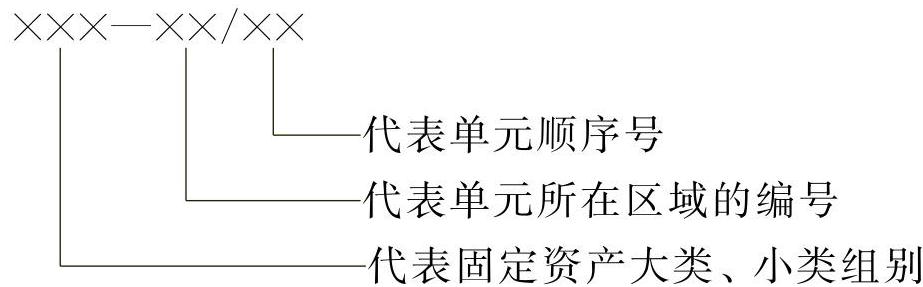

为了与其他设备固定资产的编号相适应，各种管线单元的编号可采用下列方法

例如编号765-01/12，765代表高压电缆线路；01代表在某车间；12代表高压电缆线路的顺序号。

（2）管线台账管理 将动力管线划分单元后，按规定进行编号，分类登记建账，标明其管线的走向、长度、标高、口径（或断面积）、壁厚、材质、保温层厚度等有关技术参数。

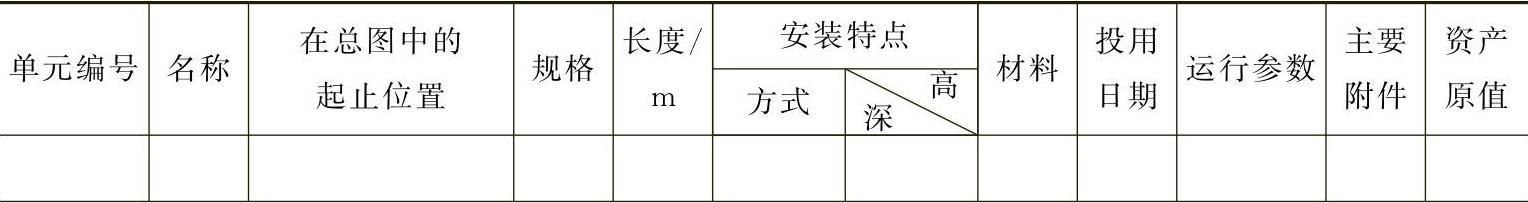

管线分类台账表格见表3-122。

表3-122 管线分类台账

注：有条件的企业要注明资产原值。

（3）管线图管理的要求 为加强各种管线的管理，确保安全运行，应按要求整顿各类管线和绘制动力管线图，并责成有关部门指定专人管理。

各种管线图应统一以全厂建筑物平面布置图为底图进行绘制。全厂平面图的绘制应符合国标GB/T 50104—2010《建筑制图标准》，并采用建筑坐标进行标注，各管线应对建筑物标注距离尺寸或用建筑坐标标注其方位。

管线图中各管道口径（公称直径）和电线电缆直径以毫米为单位，其余尺寸一律以米为单位，并精确到小数点后两位进行标注，原有的建筑物和各种管线可放宽到小数点后一位进行标注。各类管线图可分类、分片进行绘制，也可合画在一张平面图上。

2.管线图的绘制

（1）管道图绘制规定

1）各类动力管道中的管件符号应按国标GB/T 6567.1～5—2008《技术制图管路系统的图形符号》绘制。

2）输送液体与气体管路符号的规定：输送各种液体与气体的管路一律用实线表示，为了区别各种不同的管路，在线的中间须注上汉语拼音字母的规定符号。

符号共划分若干大类，每大类采用同一个字母或两个字母，其右下方则注以数字，表示不同性质的液体、气体的管路。

3）上水管的规定符号为“S”：①S为上水管（不分类型）；②S₁为生产上水管；③S₂为生活上水管；④S₃为生产、生活消防上水管；⑤S₄为生产消防上水管；⑥S₅为生活消防上水管；⑦S₆为消防上水管；⑧S₇为高压供水管；⑨S₈为软化水管；⑩S₉为冲洗水管；(11)S₁₀为低温水管；S₁₁为城市上水管；S₁₂为原有上水管（利用）；(12)S₁₃为原有上水管（废除）。

4）下水管的规定符号为“X”：①X为下水管（不分类型）；②X₁为生产下水管（自流）；③X₂为生产下水管（压力）；④X₃为生活下水管（自流）；⑤X₄为生活下水管（压力）；⑥X₅为生产、生活下水管（自流）；⑦X₆为生产、生活下水管（压力）；⑧X₇为生产雨水下水管（自流）；⑨X₈为生产雨水下不管（压力）。

5）循环水管的规定符号为“XH”。

6）化工管的规定符号为“H”。

7）热水管的规定符号为“R”：①R为热水管（不分类型）；②R₁为生产热水管（循环自流）；③R₂为生产热水管（循环压力）；④R₃为生活热水管；⑤R₄为热水回水管；⑥R₅为采暖温水送水管；⑦R₆为采暖温水回水管。

8）凝结水管的规定符号为“N”：①N₁为凝结水管；②N₂为凝结回水管（自流）；③N₃为凝结回水管（压力）。

9）冷冻水管的规定符号为“L”：①L₁为冷冻水管；②L₂为冷冻回水管。

10）蒸汽管的规定符号为“Z”。

11）煤气管的规定符号为“M”：①M₁为高炉煤气管；②M₂为焦炉煤气管；③M₃为发生炉热煤气管；④M₄为发生炉冷煤气管；⑤M₅为发生炉水煤气管。

12）压缩空气管的规定符号为“YS₁”。

13）氧气管的规定符号为“YQ”。

14）氮气管的规定符号为“DQ”。

15）氢气管的规定符号为“QQ”。

16）乙炔管的规定符号为“YJ”。

17）鼓风管的规定符号为“GF”。

18）通风管的规定符号为“TF”。

19）油管的规定符号“Y”：①Y₁为原油管；②Y₃为车用汽油管；③Y₅为燃料油管；④Y₇为柴油管；⑤Y₉为重油管；⑥Y₁₁为润滑油管。(www.daowen.com)

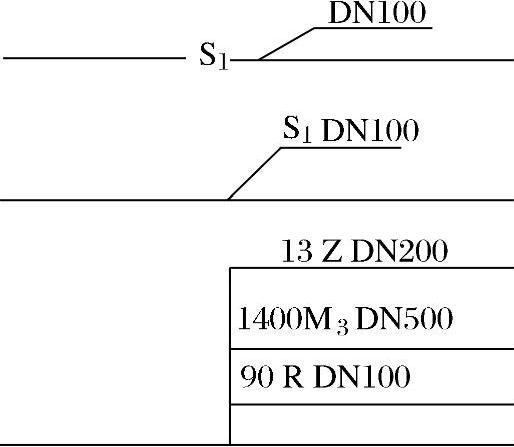

20）图上管路的直径尺寸、流体参数和代号可按图3-114所示方法标注。

管道的规定符号一般用汉语拼音字母表示。阿拉伯数字表示流体参数。例如，①S₁DN100，表示生产上水管。其公称直径为100mm；②13ZDN200，表示13个绝对大气压的公称直径为200mm蒸汽管道；③1400M₃DN500，表示发生炉热煤气其热值为1400kcal/m³（1cal=4.1868J），公称直径为500mm的发生炉热煤气管路；④90RDN100，表示90°C的公称直径为100mm热水管路。

图3-114 管道标注方法示意图

21）图上同时出现地面和埋地管线时，埋地管路可用虚线表示，但用实线表示时必须注上标高，每张图一般要列出所用规定符号的说明，同一图上的管道不论管子大小须用同等粗细的线条画出，其辅助图例及符号见表3-123。

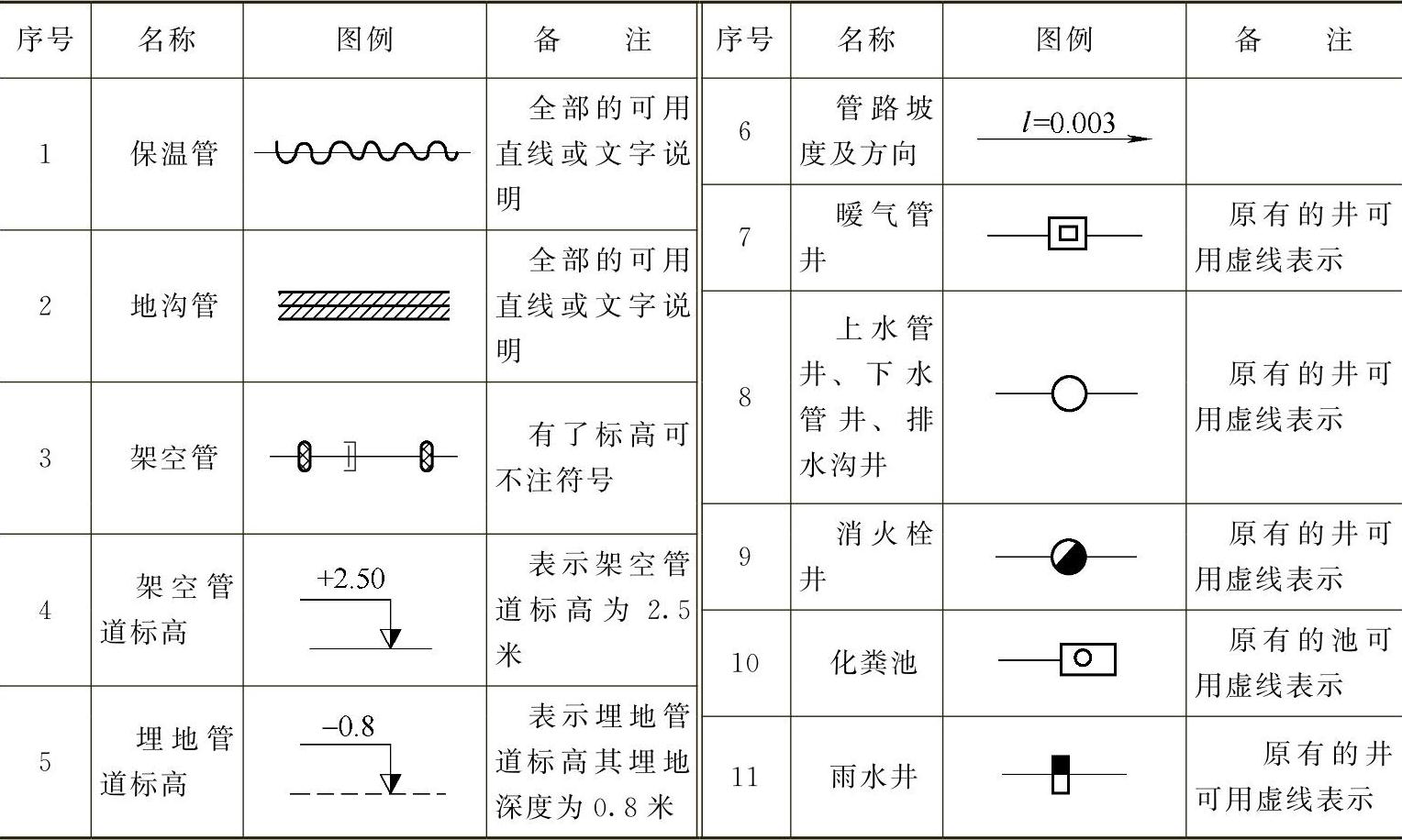

表3-123 动力管道辅助图例

22）管道零件、附件及热力工程的规定符号如下：①管道及其连接的一般符号规定如图3-115所示。②管道零件、附件及热力工程的规定符号见表3-124。

23）动力管道中各阀门、表针均应单独在图上标注方位尺寸、型号规格及有关编号。

24）动力管道图（厂区或车间）均应画到各固定使用点；给水管道画到各用户龙头；压缩空气管道画到各用气设备的进口阀门。

（2）电力线路图绘制要求

1）企业应绘制变配电一、二次接线图、原理图、电力配电线路图（包括照明路灯图）。

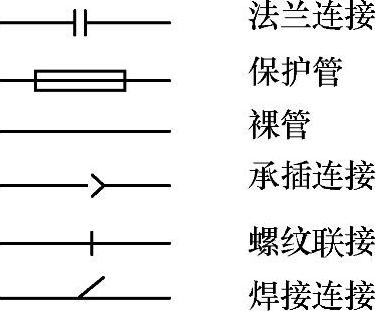

图3-115 管线及连接 符号示意

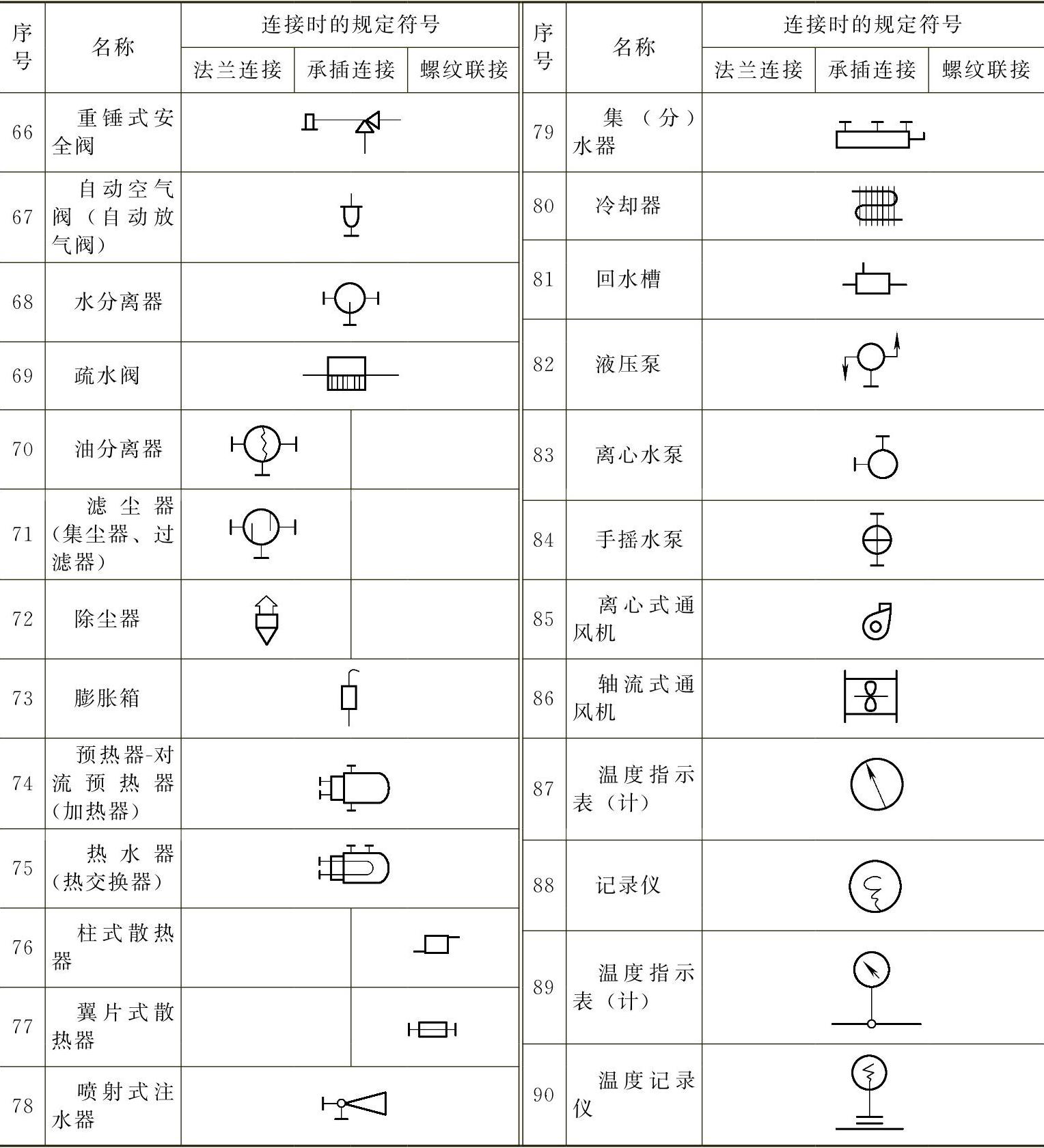

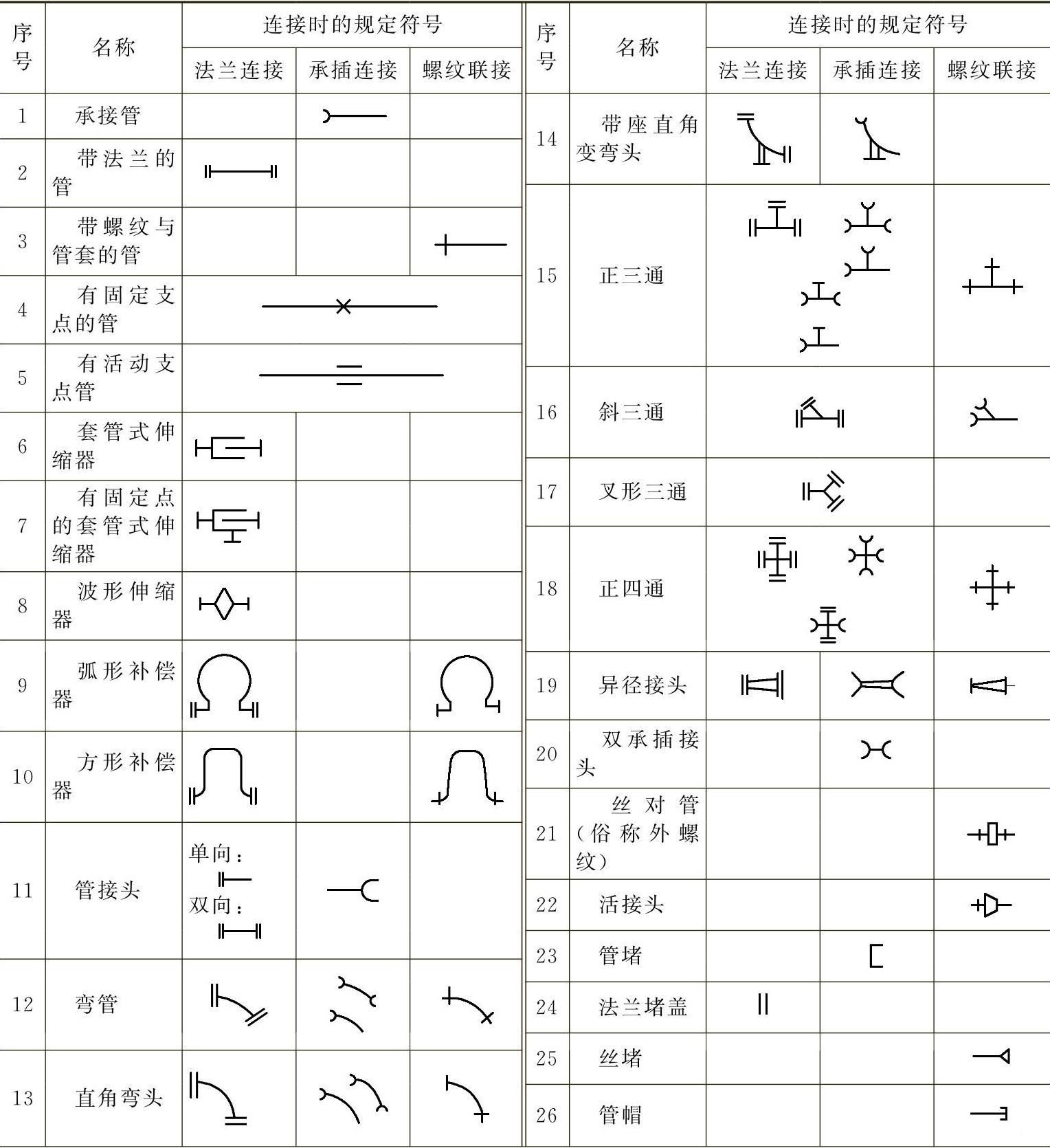

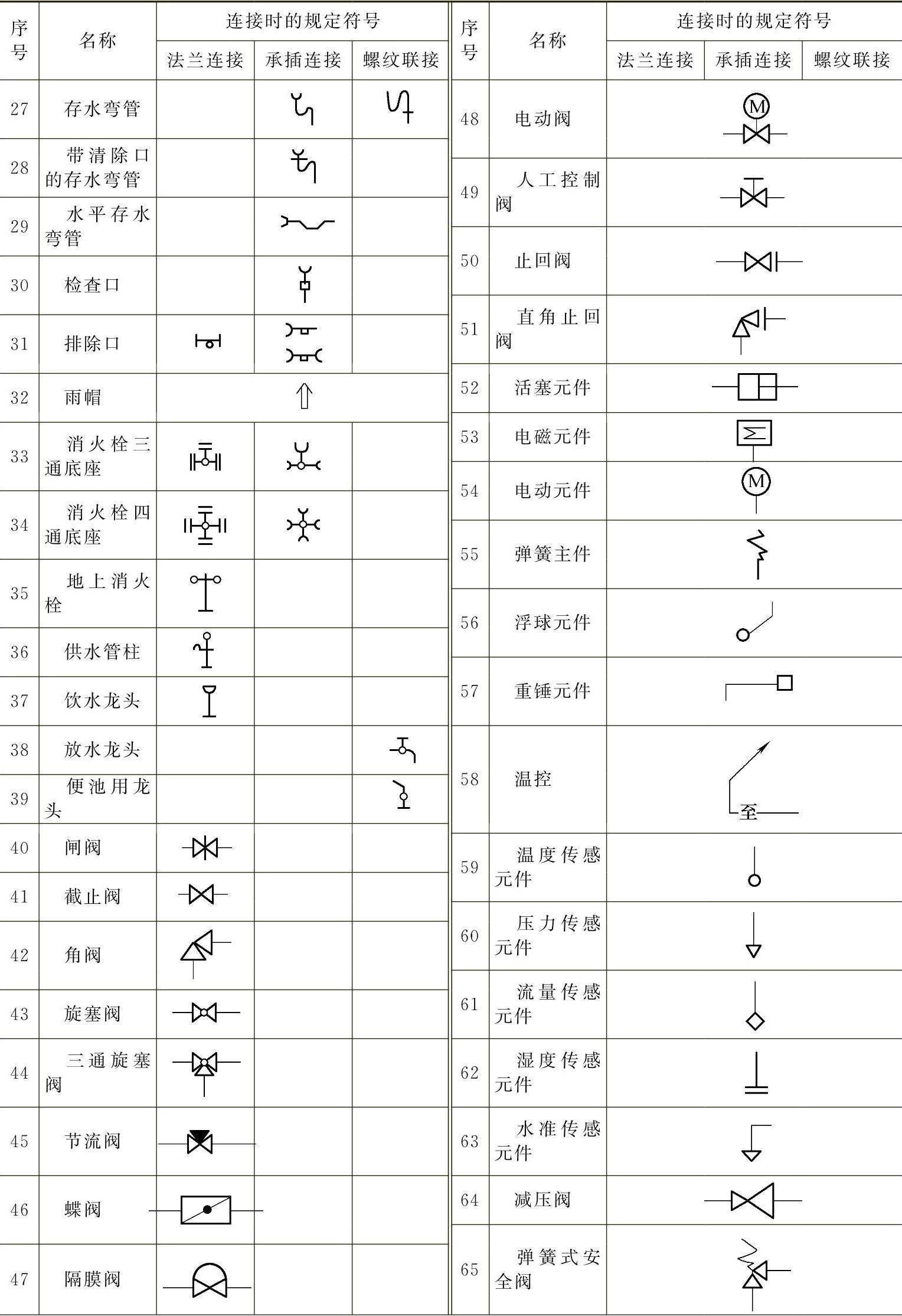

表3-124 管道零件、附件及热力工程的规定符号

（续）

（续）

2）电力线路图中符号应按GB/T 4728.2—2005《电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号》、GB/T 4728.7—2000《电气简图用图形符号 第7部分：开关、控制和保护器件》等规定绘制。

3）电气符号通常包括电工系统图图形符号、电工设备文字符号和电工系统图的回路标号三种。

电工系统图中用的图形符号见表3-125；用以区分电气系统中的设备、装置元件及线路的名称、性能、作用、位置、安装方式的文字符号见表3-126；电工系统平面布置图中用的标注符号见表3-127。

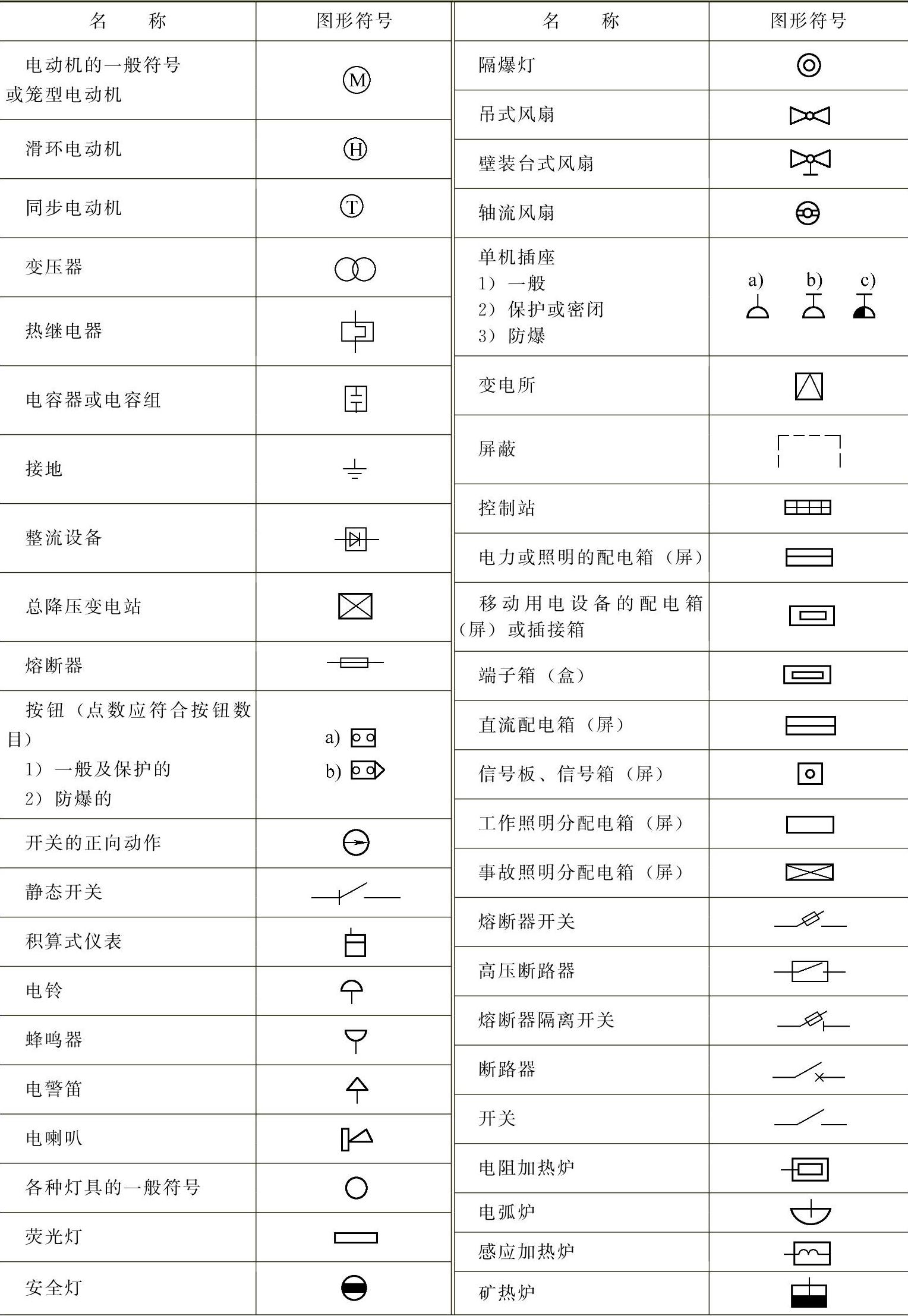

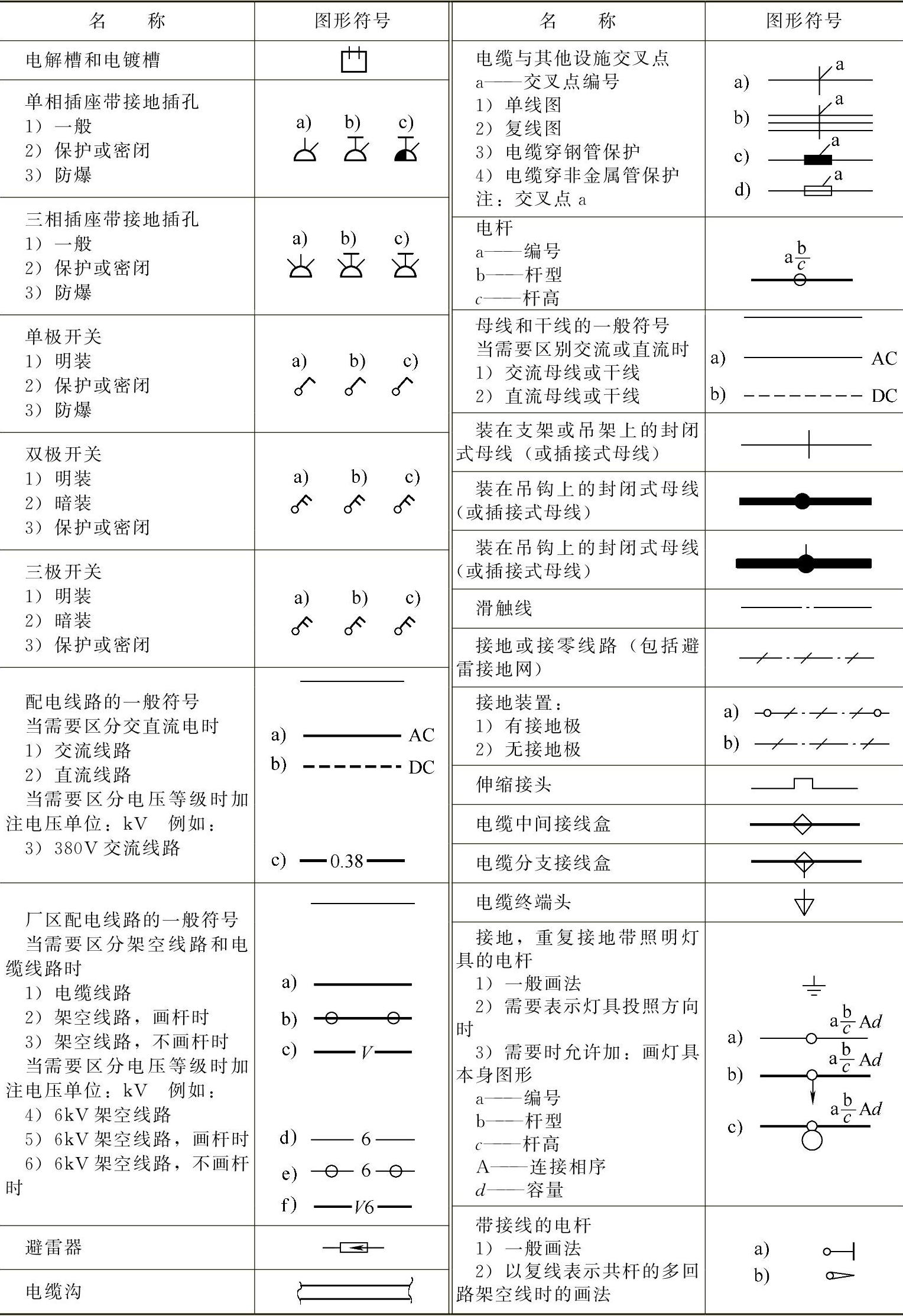

表3-125 电工系统图中用的图形符号

（续）

表3-126 电工系统图常用文字符号

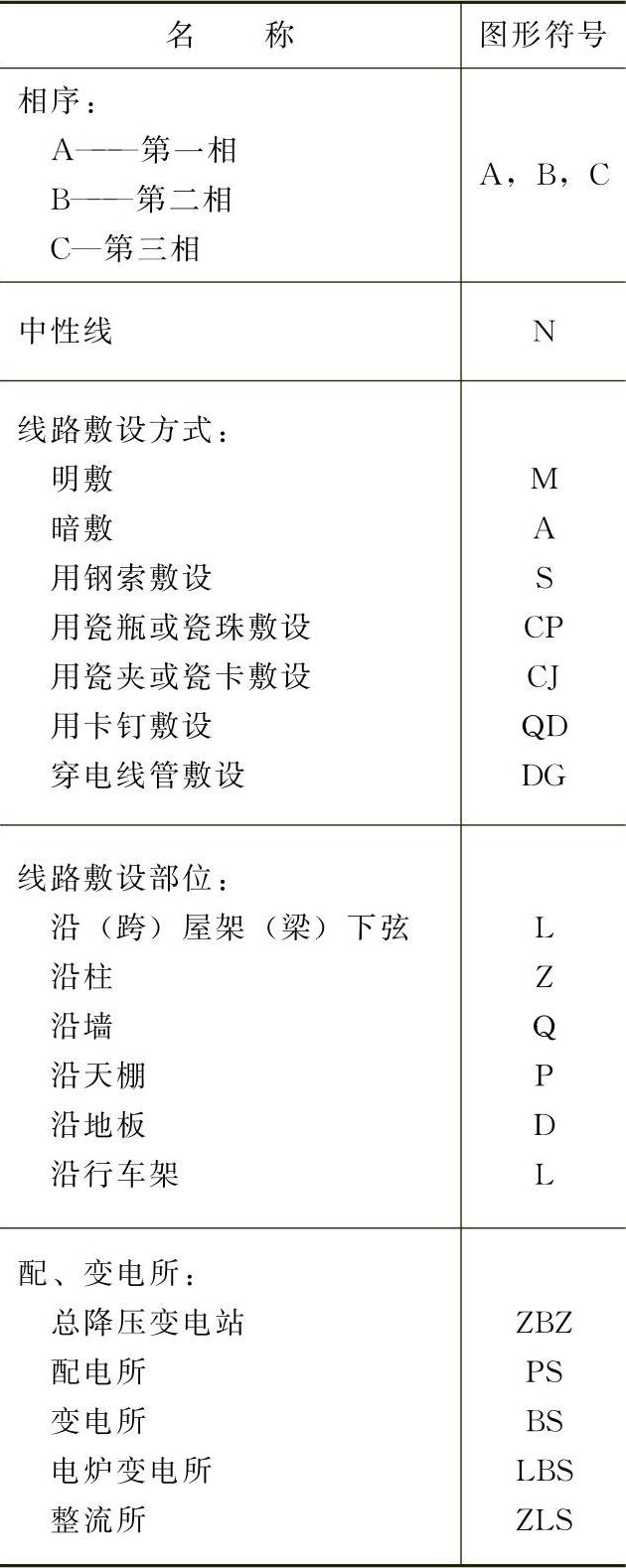

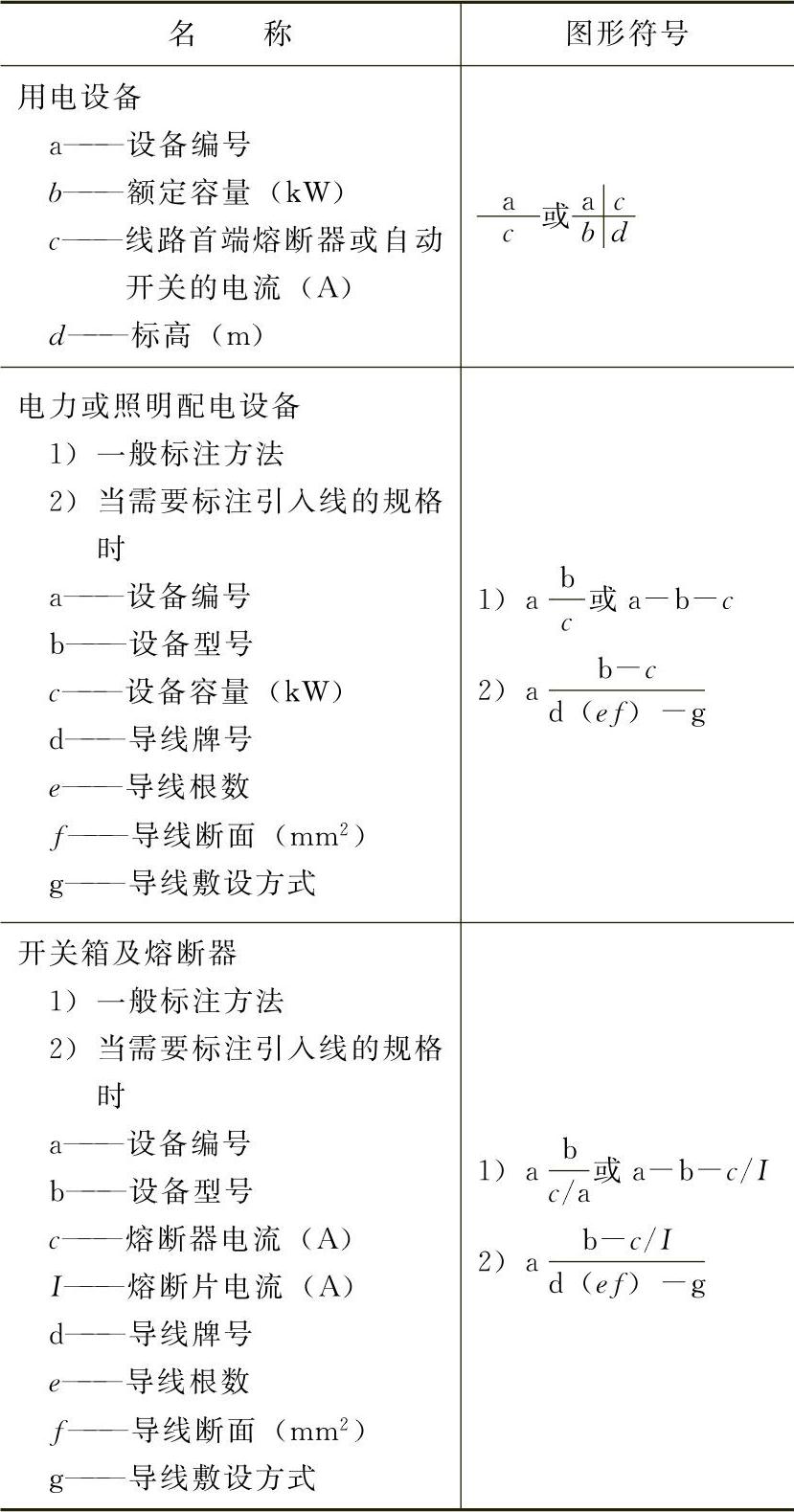

表3-127 电工系统平面布置图标注符号

4）回路符号是为了表示电路系统中导线的回路的种类、作用和位置等特征。应按国家的有关规定加注标号，要求如下：①电路的一次回路（主回路）用标号中的个位数字的奇偶数区分回路的正负极（如直流回路的正极用1，负极用2），或用个位数字的顺序区分回路的相别（三相交流回路的A、B、C分别用1、2、3标注）；用标号中的十位数字的顺序区分回路中的不同线段；用标号中百位数字的顺序区分不同供电电源回路；用数字标号前面的文字标号表示线路或某些元件的主要特征，如直流电动机电枢的始末端用S₁、S₂表示，交流电源端头用X₁、X2、X3标注等。②二次回路（控制回路）每经过回路的主要压降元（部）件如线圈、绕组、电阻或电容等，都应改变线路的标号，元件的两侧中一侧用奇数，另一侧用偶数。③线路标号应按等电位原则加以区分，回路中连接在同一点上的所有导线电位相等，故应标以相同的回路标号。

5）电缆线路绘制要求：①凡有电缆槽（沟）者，均应在图上绘出电缆槽（沟）走向以及画出电缆槽（沟）横断面图，标出槽（沟）方位、标高等。②敷设在同一槽（沟）的电缆，应面向电源按次序自左至右，自下而上地标注电缆编号，并在图上附表中按编号标注每根电缆的型号、规格、长度及走向。③对电缆的中间接头，均应标注出方位、尺寸和形式。

6）架空电力线路应绘制到每根电杆，说明（或列表）电杆编号、长度、两杆间距，并对杆上线路逐层、逐路进行编号，注明导线的型号、规格等。必要时，应有标明相位的断面图。

架空线路中特殊线杆、转角杆、终端杆、耐张杆、分支杆等，应画出立面示意图，标注线路金具、瓷件、板线及横担高度。

车间电力杆线应绘制到各车间内动力干线为止，其他各部门画到进户线为止。

7）路灯也应画出线路图，并标注灯的型号、瓦数、干线规格及离地面的高度。
