动力设备和站房的完好标准

动力设备是工业企业发展生产的重要物质技术基础,必须安全、可靠、经济、合理地运行。为了加强动力设备的管理,企业可参考下面的动力设备(包括动力站房)完好标准进行检查与评比,以不断提高运行水平。

【案例3-32】 某大型集团公司动力设备及站房

1.完好程度的检查评分方法

1)对动力设备和动力站房、动力管线的完好程度采用评分法进行评定,一般总分达到85分或85分以上,即可评为完好动力设备、完好站房或动力管线。

2)对动力站房评分时,一般分为技术管理、设备状况、经济运行、安全生产、环境整洁等几个方面进行检查考核。其中设备状况一项,应先按单台(套)设备进行考核计分,再按规定比例计算总分。

3)由于动力设备的附属设备和设施较多,构成情况不一,检查评分时可根据企业的具体情况进行综合计算,或先按单台设备进行评分,然后再按比例进行综合折算。

4)动力设备完好率的计算方法按有关规定执行。企业的动力设备完好台数,必须是按标准逐台检查的结果。外借动力设备仍由借出单位统计完好率,但对使用单位要进行检查与评价。

5)进行检查时,对完好程度达不到标准要求的动力设备,若能在现场立即整改并达到标准,仍可作为完好设备。现场整改是指:在一级保养项目和时间范围内,由操作者自己当场解决问题。

6)对已正式办理降级、降压等手续的动力设备,按批准降级、降压后的标准进行检查评分。

2.柴油发电机组的完好标准(表3-64)

表3-64 柴油发电机组完好标准


(续)


3.制氧设备完好标准

制氧设备中分馏塔、膨胀机、氧压机、纯化器、充氧台、储气罐等的完好标准详见表3-65~表3-70;对制氧设备系统中的空气压缩机设备,可参照空压机完好标准贯彻。

表3-65 分馏塔完好标准


表3-66 膨胀机完好标准


表3-67 氧压机完好标准


(续)


表3-68 纯化器完好标准


表3-69 充氧台完好标准


表3-70 储气罐完好标准


4.煤气发生设备完好标准

煤气发生设备中煤气发生炉、电气滤清器和洗涤塔的完好标准见表3-71~表3-73;煤气发生设备系统中的煤气排送机、除焦机可参照同类型产品的完好标准。

表3-71 煤气发生炉完好标准


表3-72 电气滤清器完好标准


表3-73 洗涤塔完好标准


5.空气压缩设备(活塞式空压机)完好设备标准(表3-74)

表3-74 空气压缩设备完好标准


①空压机的噪声级是当空压机满负荷运转时,在自由声场中距空压机表面1m,距地面1.5m的若干

测点上测得的A声级算术平均值。《工业企业噪声卫生标准》第五条中规定:工业企业的生产车间

和作业场所的工作地点的噪声标准为85dB(A)。

②一级气缸排气气温、二级气缸进气气温和排气气温、空压机传动机构润滑油油温的测量,应在其

相应部位装置有温度指示表或设有测温处。一级气缸排气气压、二级气缸排气气压、储气罐气压、

空压机传动机构润滑油油压的测量,应在其相应部位装有压力表。

③3L-10/8型空压机耗油量不超过70g/h;4L-20/8型空压机耗油量不超过105g/h;采用无油润滑的

空压机可检查其磨损情况。

④活塞式空压机与储气罐之间需装单向阀:压缩机与单向阀之间需装设放散管;储气罐上必须装设

安全阀;储气罐与供气总管之间应装设切断阀门

6.工业泵完好标准(表3-75)

表3-75 工业泵完好标准


7.真空泵完好标准(表3-76)

表3-76 真空泵完好标准


8.蒸汽锅炉设备完好标准

蒸汽锅炉设备完好标准包括锅炉设备、水处理设备、除氧设备、给煤装置、除渣设备、蒸汽管路及分气缸、烟道、烟囱及除尘装置、仪表及电气装置等内容。

1)锅炉设备完好标准见表3-77。

表3-77 锅炉设备完好标准


①三大安全附件完好要求:

a.安全阀完好要求:蒸发量>0.5t/h锅炉,至少装设两只安全阀,可分式省煤器过热器出口处必须装设安全阀。安全阀应装在锅筒的最高位置,总排汽能力必须大于锅炉最大连续蒸发量;安全阀应有可靠的保险装置,并应装设排气管,尽量直通室外;定期对安全阀做手动或自动的放汽试验;安全阀应按规定的压力进行调整和校验;安全阀要灵敏可靠、无漏汽现象,并保留出厂金属铭牌

b.压力表完好要求:每台锅炉必须装有与锅筒蒸汽空间直接连接的压力表;工作压力<2.45MPa的锅炉,压力表精确度不应低于2.5级,压力表表盘刻度极限值应为工作压力的1.5~3倍,表盘直径应不小于100mm,并画出标志工作压力的红线;压力表每半年至少校验一次,校验后进行封印;压力表应装置在便于观察和吹洗的位置,并装有存水弯管,用钢管时其内径不应小于10mm,用铜管时其内径不应小于6mm,压力表与存水弯管之间应装有旋塞;下列情况下压力表应停止使用;无压力时指针回不到零位;表面玻璃破碎;封印损坏或超过校验有效期限;表面漏气或指针跳动;存在其他影响压力表准确性的缺陷。

c.水位表完好要求:蒸发量大于0.2t/h的锅炉应装两只彼此独立的水位表,水位表高于操作地面6m者应加装低位水位表(计);水位表应有指示最高、最低安全水位的明显标志,应装有防护装置,应有放水旋塞和接到安全地点的放水管;水位表和锅筒之间的汽水连接管内径不得小于18mm,旋塞内径以及玻璃管的内径不得小于8mm;水位表各旋塞动作应灵活可靠,无泄漏现

象;蒸发量>2t/h的锅炉必须装设高低水位报警器

②本表适用于一般工业锅炉,其他类型的锅炉(如热水锅炉)可参照本表执行。

锅炉房的阀门应装置在便于操作的部位,应有明显的标记指示汽、水流动的方向和阀门开关方向;可分式省煤器的入口处和通向锅筒的给水管,都应分别装有给水截止阀和给水止回阀。截止阀应装在锅筒或省煤器入口处和止回阀之间。

④锅炉给水系统要保证安全可靠地供水,除属于一级电力负荷锅炉房外,一般都应备有汽动给水设备。2)水处理设备完好标准见表3-78。

表3-78 水处理设备完好标准


①燃用固体燃料的水管锅炉、水火管组合式锅炉及燃油、燃气锅炉的水质标准见表3-79;热水锅炉水质标准见表3-80。

表3-79 水管锅炉、水火管组合式锅炉及燃油、燃气锅炉的水质标准


①1kgf/cm2=0.098MPa。

表3-80 热水锅炉水质标准


3)除氧设备完好标准见表3-81。

表3-81 除氧设备完好标准


①额定蒸发量大于2t/h的锅炉均要除氧;额定蒸发量不大于2t/h的锅炉应尽量除氧和注意防腐。对于供汽轮机用汽的锅炉,给水含氧量均应不大于0.05mg/L;若采用化学除氧,则监视锅内水的亚硫酸根含量。

4)给煤装置、除渣设备完好标准见表3-82。

表3-82 给煤装置、除渣设备完好标准


5)蒸汽管路及分汽缸完好标准见表3-83。

表3-83 蒸汽管路及分汽缸完好标准


6)烟道、烟囱及除尘装置完好标准见表3-84。

表3-84 烟道、烟囱及除尘装置完好标准


7)仪表及电气装置完好标准见表3-85。

表3-85 仪表及电气装置完好标准


9.变配电设备完好标准

变配电系统设备完好标准包括电力变压器、高压开关柜、低压配电柜、电力电容器、35kV及以上油断路器、隔离开关、35kV及以上电压互感器、避雷装置、整流装置(操作电源)等内容。

1)电力变压器完好标准见表3-86。

表3-86 电力变压器完好标准


①变压器有下列情况之一者定为不完好设备,并立即组织抢修。

a.变压器内部响声很大,有类似爆炸声。

b.变压器油温不正常,并不断上升。

c.变压器储油柜或防爆管喷油。

d.变压器油位太低,玻璃管内无法看到油位。

e.变压器瓷套管有严重损坏和放电现象。

②室外800kV·A以上的油浸变压器应装设瓦斯继电器和温度继电器,800kV·A以下的变压器应装

设酒精温度指示表,上层油温最高不超过95°C,不宜长期超过85°C,过电流继电器或有关保护装

置需按规定校验。

③容量为100kV·A以上的变压器其接地电阻不应大于4Ω,每个重复接地装置的接地电阻不应大于

10Ω。

2)高压开关柜完好标准见表3-87。

表3-87 高压开关柜完好标准


(续)


①配电装置各回路的相序相列应一致,对硬导体应涂装,色别应为:A相黄色,B相绿色,C相红色。

3)低压配电柜完好标准见表3-88。

表3-88 低压配电柜完好标准


4)电力电容器完好标准见表3-89。

表3-89 电力电容器完好标准


5)35kV及以上油断路器、隔离开关完好标准见表3-90。

表3-90 35kV及以上油断路器、隔离开关完好标准


6)35kV及以上电压互感器完好标准见表3-91。

表3-91 35kV及以上电压互感器完好标准


7)避雷装置完好标准见表3-92。

表3-92 避雷装置完好标准


8)整流装置(操作电源)完好标准见表3-93。(www.daowen.com)

表3-93 整流装置(操作电源)完好标准


10.电气工艺设备完好标准

电气工艺设备完好标准主要包括:高频设备,中频、工频设备,电镀设备,焊接(切割)设备等内容。

1)高频设备完好标准见表3-94。

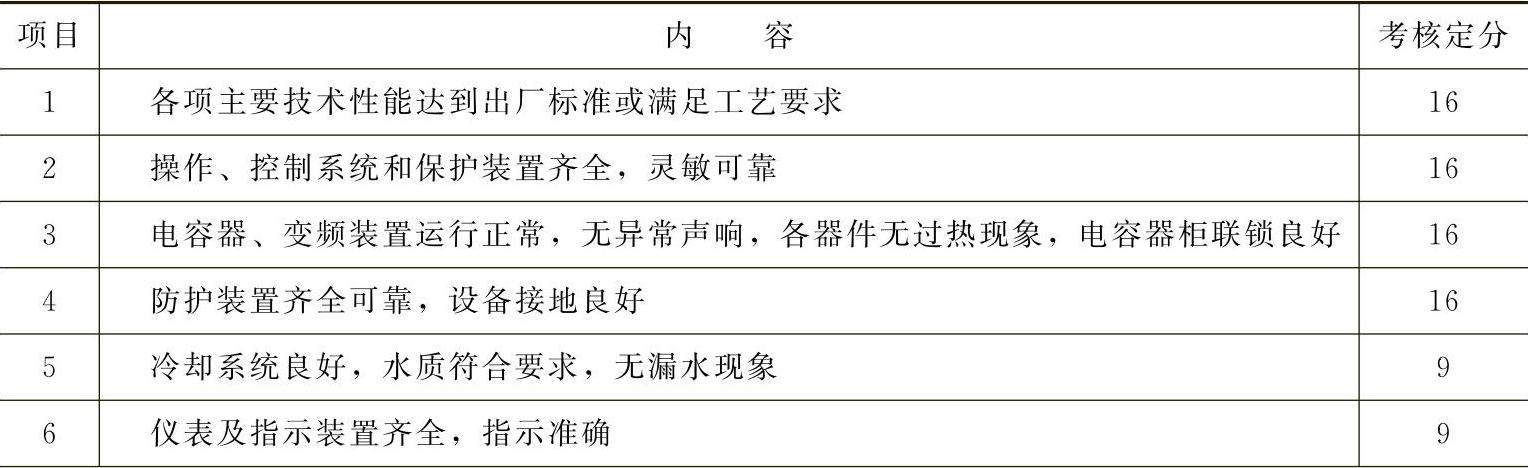

表3-94 高频设备完好标准


2)中频、工频设备完好标准见表3-95。

表3-95 中频、工频设备完好标准


(续)


3)电镀设备完好标准见表3-96。

表3-96 电镀设备完好标准


4)焊接(切割)设备完好标准见表3-97。

表3-97 焊接(切割)设备完好标准


11.电力、电缆线路完好标准

1)电力、电缆线路完好标准见表3-98。

表3-98 电力、电缆线路完好标准


(续)


2)架空线路完好标准见表3-99。

表3-99 架空线路完好标准


①配电线路与易燃物、易爆物的防火距离不应小于杆塔高度的1.5倍。

a.高压配电线路不应跨越屋顶为易燃材料的建筑物;高压导线跨越建筑物时,与建筑物的垂直距离(在最大弧垂情况下)不应小于3m,低压配电线路跨越建筑物时不应小于2.5m。

b.高压导线与人行道树之间的最小距离,在最大弧垂情况下的垂直距离为1.5m,最大风偏情况下的水平距离为2m。

c.低压进户线与弱电线路的交叉距离不应小于下列数值:低压进户线在弱电线路上方应大于60cm;低压进户线在弱电线路下方应大于30cm;同杆架设的线路横担之间的距离见表3-100。

②每个零线重复接地装置的接地电阻不应大于10Ω。

表3-100 同杆架设线路横担之间的距离(单位:m)


①转角或分支线横担距上面的横担采用0.45m,距下面的横担采用0.6m;高压配电线路每相的过引

线,引下线与邻相的过引线,引下线与导线之间的净空距离不应小于0.3m,低压配电线间距不应

小于0.35m;高压配电线路的导线与电杆或构架间的净空距离不应小于0.2m,低压配电线路不应

小于0.05m,高压引下线与低压线间的距离不宜小于0.2m。

3)电话线路完好标准见表3-101。

表3-101 电话线路完好标准


①跨越厂区大道线路的标高为4.5m,其他地方为4m。

②直流电阻:共电式交换机最大为1000Ω,自动式交换机最大为1200Ω。

③电缆芯线相互间和对地电阻值每公里不低于800MΩ,连终端设备电阻值不得低于50MΩ,用户环

路电阻值不得低于10MΩ。

12.工业炉窑完好标准

1)工业炉窑(燃料)完好标准见表3-102。

表3-102 工业炉窑(燃料)完好标准


2)工业炉窑(电)完好标准见表3-103。

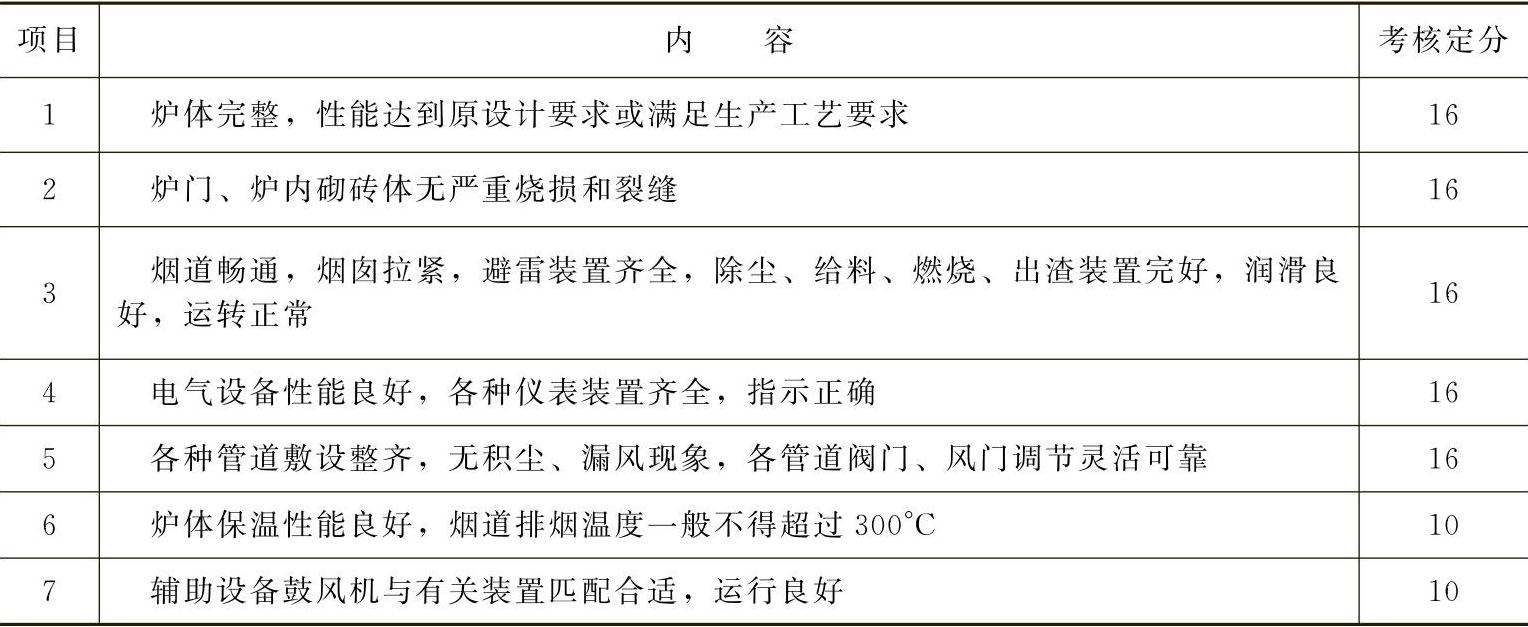

表3-103 工业炉窑(电)完好标准


3)化铁炉(冲天炉)完好标准见表3-104。

表3-104 化铁炉(冲天炉)完好标准


4)盐浴炉完好标准见表3-105。

表3-105 盐浴炉完好标准


13.通风机完好标准(表3-106)

表3-106 通风机完好标准


14.空调制冷设备完好标准

1)制冷设备完好标准见表3-107。

表3-107 制冷设备完好标准


2)空调柜(恒温设备)完好标准见表3-108。

表3-108 空调柜(恒温设备)完好标准


15.工业管道完好标准(表3-109)

表3-109 工业管道完好标准


16.除尘设备完好标准(表3-110)

表3-110 除尘设备完好标准


17.冷却塔及冷却装置完好标准(表3-111)

表3-111 冷却塔及冷却装置完好标准


18.氧气站(制氧站)完好标准

1)氧气站(制氧站)完好标准见表3-112。

表3-112 氧气站(制氧站)完好标准


2)制氧设备考核评分见表3-113。制氧设备按表内规定考核定分来进行,按各项设备完好状况进行评分,然后将各项设备所得分数按50%作为表3-112内设备项目得分。

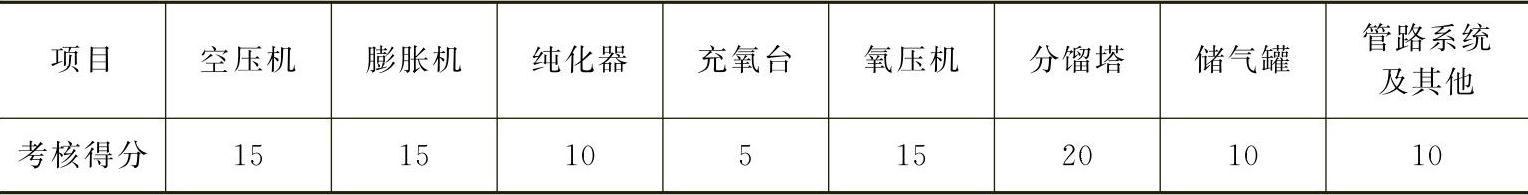

表3-113 制氧设备考核评分表


19.煤气站完好标准

1)煤气站完好标准见表3-114。

表3-114 煤气站完好标准


(续)


2)煤气发生设备考核评分见表3-115,煤气发生设备按表内规定考核定分来进行,并将各项设备完好状况进行评分,然后将各项设备所得分数按50%作为表3-114内设备项得分。

表3-115 煤气发生设备考核评分


20.空压站完好标准(见表3-116)

表3-116 空压站完好标准


①表3-116适用于装有工作压力小于或等于0.78MPa的往复活塞式空压机和单机排气量小于或等于

100m3/min的压缩空气站;其他类型机组的空压站,可参考表3-116执行;本表不适用于井下、

洞内等特殊场所的空压站。

21.给水站完好标准(表3-117)

表3-117 给水站完好标准


22.锅炉房完好标准(表3-118)

表3-118 锅炉房完好标准


23.变配电所完好标准(表3-119)

表3-119变配电所完好标准


①供电模拟图(接线图)齐全、与实物相符,并贴在墙上。

②变配电所内设置符合规定的灭火器,并定期进行检查;安全用具齐全,整齐摆放在干燥处。

③变(配)电室应向外开设防火门,并装弹簧锁,相邻变配电室的门应能双向开启;地面一般应为

不起尘并有一定硬度的光滑地面;变(配)电室进风口应尽量避免有灰、水、汽进入室内;变配

电所的围栏及遮拦符合要求,标志警告牌醒目、齐全;屋外配电装置的场地应进行必要的处理,

以防杂草生长。

④变(配)电所站房建筑要求做到防水、防风、防雨雪、防小动物,通风良好;其屋顶必须防水、

防渗漏,有一定排水坡度。

24.变配电系统考核评分要求(表3-120)

表3-120 变配电系统考核评分表


(续)


①配电装置中电气设备的遮拦高度不应低于1.7m,遮栏孔不应大于10mm×40mm;配电装置电气设

备的栅栏高度不应低于1.2m,栅栏最低栏杆至地面净距和栅条间的净距不应大于200mm;围栏应

装锁。

②常用绝缘工具试验周期:绝缘棒每年一次;验电笔、绝缘手套、绝缘橡胶靴每六个月一次或按当

供电局要求。变(配)电所站房应配备干式灭火器、二氧化碳灭火器、四氯化碳灭火器等,不

得使用泡沫灭火器。

25.制冷站(空调机房)完好标准(表3-121)

表3-121 制冷站(空调机房)完好标准
