近几年，国内市场出现了各种规格、各种功能、各种精度的专业或综合的诊断检测仪器仪表和组合系统，为企业设备故障诊断、在线监测、监控设备状态提供了良好的服务，取得了明显的效果。

1.设备状态监控与管理体系

（1）TPCM型工厂设备状态监控与管理体系 通过建立全厂TPCM管理体系，使设备离线巡检与在线监测系统有机结合，与资产管理平台EAM/SAP等实现数据共享（图3-38）。

图3-38 TPCM型工厂设备状态监控与管理体系

（2）往复设备综合维检系统 通过建立设备维检系统，使发动机、往复式压缩机等实现有效地监测、诊断与维护，确保往复设备安全可靠、高效经济运行。

（3）Intellinova型在线监测系统 该系统是第四代在线监测系统，通过系统运行实现智能逻辑数据采集、智能诊断、智能报警，有效解决了超低速、工况复杂的设备监测和诊断难题（图3-39）。

2.多功能分析仪器仪表

（1）多功能分析仪 集冲击脉冲、振动分析、数据采集、趋势分析于一身的多功能分析仪器，可以进行温度测量、转速测量。豪华的外观设计，触摸式屏幕，简单按键操作，使用得心应手（图3-40、3-41）。其主要特性如下：

1）冲击脉冲方法是唯一成功的深入进行滚动轴承监测的技术。它提供了设备运行中轴承表面和润滑状态的精确信息，贯穿整个轴承寿命周期。采用专用的冲击脉冲传感器，通过硬件和软件的共同作用，所获得的信号被放大5～7倍。从而直接发现轴承中、前期故障。冲击脉冲传感器采用独特的机械滤波（32kHz），从而可以检测出不平衡、不对中、松动等低频信号，不受其他振动信

图3-39 Intellinova型在线监测系统

图3-40 多功能分析仪外形

图3-41 多功能分析仪正在检测 轴承运行状态

号的影响。采用冲击脉冲频谱方法分析减速器问题，很容易分清是齿轮问题还是轴承问题。

2）可靠的振动分析功能，可以检测振动速度、加速度和位移，按ISO10816最新标准所有指定的设备等级和报警限值均在菜单之中。

3）采用精确轴对中模块，运用独特的线扫描激光技术，可进行设备的水平和垂直方向对中；采用动平衡模块，检测单面或双面转子平衡，操作更加容易；具备启停车分析与捶击试验功能，可作为根源分析的工具。从而展示设备结构振动特征、共振频率和临界速率表象。

4）可容纳所有生产设备的运行状况数据；直观查看设备当前状态，图解评估清晰并可拓展多种功能，客户可根据需求选择。

（2）轴承故障分析仪 目前最成熟的滚动轴承测量仪，不但能定性，而且能定量判断轴承故障的原因，可实现不停机故障检测（图3-42）。采用冲击脉冲技术，用冲击脉冲能量的dBm/dBc指标来描述，定性、定量判定轴承故障。根据取得的值，构成不同的模态，分析轴承故障的原因，如缺油、磨损缺陷等。具有红黄绿三色指示显示轴承状态，现场使用十分方便。该故障分析仪有T型、A型等。

图3-42 轴承故障分析仪

图3-43 应用戴纳检测仪在检测大型发动机运行状况

（3）戴纳检测仪 戴纳检测仪用于发动机的精确检查（不需要拆卸发动机）。检查过程更安全、更快、更容易、也更清洁（图3-43）。通过减少检查时间，以及避免拆卸和装配发动机产生的维护工作，戴纳检测仪可显著地减少维护费用。测量的精度依靠探头插入到火花塞孔、燃油喷射器孔等位置的准确度。将符合要求的空气压力引入气缸后，可以确定活塞环、缸套和阀门的状态；使用真空度，可以测量连杆和活塞销轴承的磨损。还可以检查发动机部件及运行情况，如动力缸状况和磨损，包括缸套、活塞环、气孔、缸盖和阀门；气缸泄漏率及窜气；气门沉陷和传动机构；活塞销和连杆间隙（磨损和趋势）。

（4）电动机在线综合诊断系统

1）特性：

①新一代电气信号分析（ESA）技术成果，已通过IEEE及美国能源部的专业考核。

②通过在线监测的电流电压数据，诊断电源品质、电压与电流谐波、定子电气与机械故障、转子条故障、气隙故障、轴承故障、对中与平衡故障、驱动装置故障等。

③小巧的手持式设计、自动化操作，现场使用如图3-44所示。

④自动识别转速与极频、软件自动确认转子条与定子槽隙数目。

⑤输入轴承型号，软件即可自动确认轴承故障。

⑥自动确认静态与动态磁偏心。

2）智能诊断：

①交流电动机转子故障分析。

②交流电动机转子气隙与磁偏心分析。

③交流电动机定子分析。

④耦合与负载机械特性诊断（对中、平衡、轴承、齿轮、松动等）。

⑤变频装置故障分析。

⑥直流调速系统故障分析。

⑦同步电动机诊断。

⑧直流电动机电枢诊断。

⑨直流电动机励磁绕组诊断。

图3-44 现场使用

⑩电源供电品质分析。

(11)谐波与功率分析。

3）最简单的操作：

①在控制柜（可在PT/CT上）卡接三相电压夹头与三相电流钳接。

②仪器简单，通过按键进行数据存储。

③蓝牙无线技术，将数据上传到计算机。

④输入电动机铭牌数据。

⑤自动分析得出结论，并打印报告。

（5）哨兵在线监测系统 哨兵系统是用来监控高速往复式压缩机和发动机故障的实时在线监测系统。它是一套被证明高可靠、久经考验的系统，已问世多年。压缩机系统一旦发生性能降低，该系统能提前预知故障原因，并指明所需采取的措施，避免灾难性的事故发生。帮助用户预防突发性的停机事故，避免发生重大事故，并提供实时的参数，优化系统性能（图3-45）。

图3-45 操作人员采用哨兵在线监测 系统对压缩机进行故障诊断

1）功能：①哨兵系统为压缩机系统提供精确和经济的运行。②哨兵系统提供操作界面，提供可靠的诊断信息。③哨兵系统可以与PLC系统对接，自动在灾难性事故到来之前停机。④哨兵系统帮助工程师（机械师）提高现场分析和诊断问题能力。⑤只要安装并启动了哨兵系统，它就会真实反映压缩机在各种操作状态下正常工作的模式，记录下整个工作循环后，哨兵系统就会自动进入预警监控模式。⑥哨兵系统不断地将当前机械和性能参数与之前真实反映获取的参数进行比较，根据参数值超高的程度发出预警或报警。预警表示监控的参数超过了初始限值，但是并不需要马上停机，因报警则表示监控的参数超过了设定的第二限值，需要马上采取措施。因为哨兵系统是一个预警系统，它可以检测到设备机械和性能的问题，并提前给操作人员充足的时间采取措施，有序停机并安排工作计划。

2）哨兵系统提高了设备的可靠性。

①哨兵系统使用智能算法来改进自身预警和报警限值，但是它也可以灵活地让用户自己设置报警限值。哨兵系统不只是提供报警，它还可以指示出设备发生了哪些异常、其位置和如何应对；发动机上监控参数，如阀门、活塞环、缸套和点火情况；压缩机上监控的参数，如阀门、活塞环、填料密封和连杆负载情况。

②通过评估设备气缸盖的振动、排气温度和曲轴箱通风情况，哨兵系统会指出动力缸盖、阀门、活塞环和缸套、整体何时出故障（图3-45）。

③通过监控级间压力和温度，哨兵系统会显示潜在的连杆负载问题变化情况，显示某气缸发现连杆负载超出设计值。

3）哨兵系统检测设备整体经济性能和效率。

①哨兵系统通过检测压缩机的输出功率，然后转换成为实际的费用，这样用户就可以看到它的价值是多少。哨兵系统可以计算设备热效率、燃料用量和费用以及压缩机功率，包括整体的和分阶段的。

②哨兵系统通过检测，显示压缩机整体性能的三个关键信息点，如哨兵系统显示压缩机不能满负载工作，会显示1000马力^[2]压缩机已超过额定负载2.5%，立即进行调整。

③哨兵系统能够提示应改进的地方，如哨兵系统可显示某单元油耗费用超出预算1200元/天；它还可以提示设备的早期问题。

4）哨兵系统提高了资源利用效率。哨兵系统帮助操作人员、诊断工程师和维修人员工作得更有成效。它提供了有用的信息，描述故障严重程度并且给出建议，使故障在设备损坏或意外停机前得到纠正。所以哨兵系统可将资源用在更有效的地方。

3.专业检测仪器仪表

（1）袖珍测振仪

1）特性：

①袖珍型设计，结实、便携、可靠，十分适合现场点检使用（图3-46）。

图3-46 袖珍测振仪外观

②可测量振动位移、速度、加速度、高频加速度四种参数。

③特别加强处理的耳机，可以屏蔽外部噪声，确保只能监听到测试中的设备信号。

④数字显示四种参数，单键操作，使用十分简便。

2）参数：

①位移：1～1999μm（峰峰值）：10～500Hz；②速度：0.2～199.9 mm/s（真有效值）：10～1000Hz；③加速度：0.2～199.9m/s²（峰值）：10～1000Hz；④高频加速度：1～199.9m/s²（峰值）：1～15kHz。

（2）经济型现场动平衡仪

1）特性：

①现场无需转子拆卸，在原始安装状态下可直接在设备上平衡，简单、快速方便，不平衡引起的振动迅速下降。

②具有单面、双面平衡能力，可适用于各类转子的现场平衡。

③两种转速相位输入模式（光电型或直接取自系统电涡流转速信号）和两种振动幅值输入模式，即仪器直接测量加速度传感器或直接读取设备自身存在的涡流位移信号，极大方便了现场使用（图3-47）。

④结合现场需要，仪器设计了多种平衡计算选择最佳方法，如试重法、已知影响系数法等，尤其是后者只需要一次停机，直接配重，减少了起停机次数，这在现场实际操作中具有很重要的意义。

图3-47 经济型现场动平衡仪

⑤仪器还兼备频谱分析功能，可直接测取设备振动的频谱值，从而为正确判定设备振动原因提供科学依据。

⑥大屏幕液晶显示，交直流供电。

⑦仪器专为恶劣工业环境设计，结实、可靠、交互按键式操作。

2）技术参数：动平衡工作转速：600～30000r/min（速度传感器）（标配）；30～30000r/min（电涡流传感器、低频位移传感器）（选配）；幅值量值：0～8000μm；相位跟踪：360°内±1°。

（3）数字式油品检测仪

1）特性：

①现场检测油中水分，总碱值（TBN）。

②使用粘度检测套件比对新旧油品的粘度得出油品粘度的变化，定性分析。

③定性检测油品中的盐分及不溶物（图3-48）。

2）技术参数：检测种类：水分、总碱值（TBN）：2min；盐 分、不 溶 物：1h；粘 度：1min。尺寸：47cm×40cm×18cm。质量：5.5kg。

3）典型应用：各种润滑油和燃油。

（4）快速油粘度计 主要功能如下：

1）将采样油与永久装于参考管内的已知粘度的油样作比较，无需任何计算，粘度直接在表上读取（误差±5%）。

图3-48 数字式油品检测仪

2）平动活塞抽取油样，排出时自动洁净内腔（图3-49）。

3）适用于各种液压、润滑油（cSt^[3]单位）；范围：0～400cSt。

图3-49 快速油粘度计

4）仪器测 量 范 围：0～400cSt，40℃，两种推荐读数范围8～200cSt和20～400cSt。

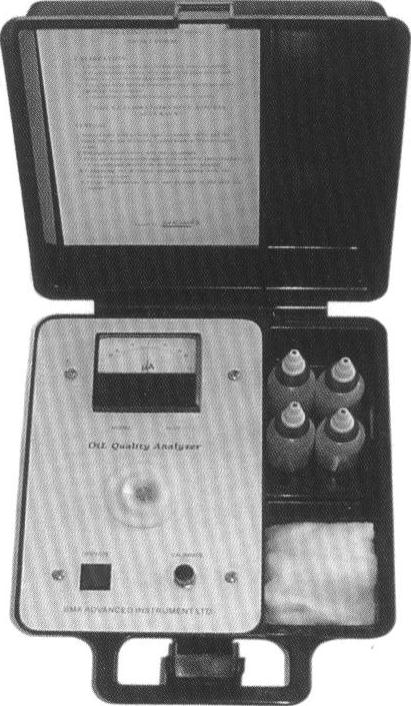

（5）现场油质检测仪

1）特性：

①现场快速检测各项污染物，如金属颗粒、氧化物、水、防冻液、汽油、酸等，给出定性定量的概念。

②决定油品是否仍可使用或需更换，对各种油品进行快速检测，避免了所有油品处送实验室检测，费时费力。

③广泛用于各种关键设备，如压缩机、发动机、齿轮箱、工程机械及其他各种机械设备（图3-50）。

④现场操作十分简单，只需在检测腔中滴入几滴油样，即可从其综合介电常数的变化，确定油品的污染程度。

2）性能：

①检测油污染程度。

②检测新购油品质量。

图3-50 现场油质检测仪

③检测范围：各种润滑油、液压油。

3）技术指标：表头指针范围：±25_μA；环境温度：-25～55℃；电池供电；重复性误差：≤3%；整机功耗：≤380MW。

（6）经济型超声测厚仪

1）特性：

①简单方便的按键操作，结构结实可靠；采用单片机控制，自动化程度高。

②采用补偿功能，测量结果更准确；背光灯设计，更加方便现场使用。

③宽温度范围，低温可达-10℃（图3-51）。

图3-51 经济型超声测厚仪

2）技术参数见表3-13。

表3-13 经济型超声测厚仪技术参数

（7）超声腐蚀厚度测试仪

1）特性：

①精确测量各种材质厚度及其腐蚀程度（图3-52）。

②多种型号选件，可提供对所有金属、陶瓷、玻璃及大多数硬质塑料甚至橡胶等材质的厚度测量。

③最高分辨率达0.001mm。

④可提供高温探头用于高温下壁厚的精确测量。

2）技术参数见表3-14。

图3-52 超声腐蚀厚度测试仪

表3-14 超声腐蚀厚度测试仪技术参数

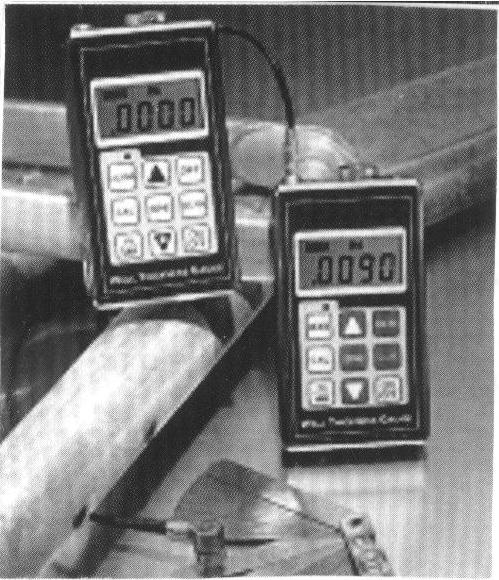

（8）超声管壁厚度检测仪

1）特性：

①仪器通过移动传感探头，扫描显示内部管壁的厚度变化情况，从而确定管壁的薄弱区域，同时显示厚度值（图3-53）。

②仪器特有的穿透外涂层或覆盖物测量特性，可以对内管壁直接进行测厚，无需清除外涂层。

③利用超声检测新技术，动态显示超声波波形及数据，对管壁、阀体、蒸汽接头和储管等设备内部腐蚀情况给出明确结论。

④超大明亮的LED显示屏：数字与图形同时显示厚度值及波形。

⑤可进行厚度快速扫描（达32次/s）、冻结；可显示最小厚度值并具有厚度报警功能。

⑥A扫描波形显示，可快速准确地确认底面回波，有利于进一步验证被测厚度值的正确性，并判明被测材料内部缺陷状况，直观准确。

图3-53 超声管壁厚度检测仪

⑦独有B扫描功能直观显示材料断面形状，用于判断被测材料底面腐蚀状况。

⑧操作方便，具备强大的菜单操作功能。

⑨内置16M内存，可存储12000个测量值；RS—232接口，随机配有WINDOWS PC界面软件，可输入计算机进行分析、打印，提供检测。

2）典型应用：

①测试管壁厚。

②鉴定材料厚度是否在规格范围内。

③压力容器中薄弱区域确定。

④船舶壳体、输油、输气管道等设施壁厚检测。

3）性能参数：测厚范围：0.63～254mm（单反射测厚模式）；2.54～102mm（穿透涂层测厚模式）；分辨率：0.01mm；声速范围：1250～9999m/s；测量模式：单反射测厚模式；穿透涂层测厚模式；操作环境温度：-20～60℃。

（9）经济型涂层厚度测试仪

1）性能：

①智能化设计，采用单片机控制（图3-54）。(www.daowen.com)

图3-54 经济型涂层厚度测试仪

②采用电磁感应及涡流技术，精确测量磁性基层上涂、镀层最度。③操作简便、结构小巧、坚固耐用，适合现场快速测量。

④具有单次、连续测量及超差报警功能。

⑤背光灯设计、更加方便现场使用。

⑥超大量程设计，最大可测10mm的涂层。

2）技术参数，见表3-15。

表3-15 经济型涂层厚度测试仪技术参数

注：H是指测量范围。

（10）超声检测仪BM211B数字超声检测仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷，如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域，它是无损检测行业的必备仪器（图3-55）。应用功能：

1）高精度定量、定位，满足了较近和较远距离检测的要求。

2）近场盲区小，满足了小管径、薄壁管检测的要求。

3）直径值计算：直探头锻件检测，找准缺陷最高波自动换算孔径的值。

4）检 测 范 围（0～10000）mm，无级调节。

5）自动校准：自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”；自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径的值）。

图3-55 BM211B数字超声检测仪

6）自由切换三种标尺（深度d、水平p、距离s）；自动录制检测（探伤）过程并可以进行动态回放。

7）自动增益、回波包络及峰值记忆功能提高了检测效率；自动搜索，不但提高了检测效率，并避免了人为因素造成的漏检。

8）掉电保护，存储数据不丢失；检测参数可自动测试或预置。

9）10个独立检测通道，可自由输入并存储任意行业的检测标准，现场检测无需携带试块；可自由存储、回放300幅A扫波形及数据。

10）DAC、AVG曲线自动生成并可以分段制作；取样点不受限制，并可进行修正与补偿；可以自由输入任意行业标准。

11）B扫描功能，清晰显示缺陷纵断面形状；与计算机通信，实现计算机数据管理，并可导出Excel格式、A4纸张的检测报告；实时时钟记录：实时检测日期、时间的跟踪记录并存储。

12）PC端通信软件软键盘操作，实现了计算机控制检测仪主机进行检测的目标；利用PC端通信软件可以升级仪器系统的功能。

13）IP65标准铝镁合金外壳，坚固耐用，防水防尘，抗干扰能力极佳，26万色真彩屏超高亮显示，亮度可调，适合强光、弱光的工作环境。

14）高性能安全环保锂电池供电，可连续工作7h。

（11）电缆故障测试仪 该故障测试仪是一款手握式字符数字电缆长度测试及故障定位仪，用来测试各种电缆的长度及电缆故障（图3-56）。

1）功能：

①探测电缆开路和短路，可测试电缆的长度达2000m。

②内置常用电缆传播速度值V_p。

③可以手动选择V_p，利用音频发生器识别跟踪定位电缆。

④当与电压超过10V的带电测试电缆连接时，音频发生器声音报警显示探测到的电压。

图3-56 电缆故障测试仪

⑤加强型添加了污染和潮湿造成的老化测试，阻性电缆故障定位。

⑥识别通信电缆的连接和长度，自动范围标尺。

⑦同轴电缆，双绞线安全保护到250V，可选电缆阻抗50Ω、75Ω、100Ω。

2）技术参数：范围：2000m，3500m；精度：读数的误差<2%；最小电缆长度：4m；输出脉冲：5V峰峰值；音频发生器：810～1110Hz。

（12）电路板故障检测仪 电路在线维修测试仪是一种通用的电子电路板故障检测仪器，能够在没有电路图、无需联机测试的条件下，在线（不焊离）检测电路板上各种元器件的故障，实现电路板的器件级维修（图3-57）。

1）特性：

①不需电路原理图、无需联机检测环境，直接测试电路板上元器件好坏，检修各类电子电路板。

②逻辑器件在线、离线功能测试，逻辑器件离线性能测试，存储器在线、离线功能测试。

③运算放大器在线、离线功能测试，光耦在线功能诊断、离线性能测试，ASA（Ⅵ）曲线分析比较测试，三端元器件功能测试。

图3-57 电路板故障检测仪

④电容、电感性能测试；混合电路用户自定义测试（UDT）；模拟电路故障追踪；晶体管输出特性曲线测试；电路板图像建库测试；电路板网络测试。

2）应用：已经广泛被铁路、化工、医疗、军工、航天、钢铁、纺织、石化、职业学院、注塑、机械、包装、印刷、数控等行业内的电路板维修领域应用。

（13）多功能测电表特性：

1）集测电笔、万用表、钳流表于一身的多功能电工工具（图3-58）。

2）内置表笔盒；加强型具有“清洁电源检测”功能，一旦电压中有5%以上谐波含量，即可报警指示。

3）加强型还具有40～600VAC非接触探电功能，可声、光、振动报警。其技术参数见表3-16。

图3-58 多功能测电表

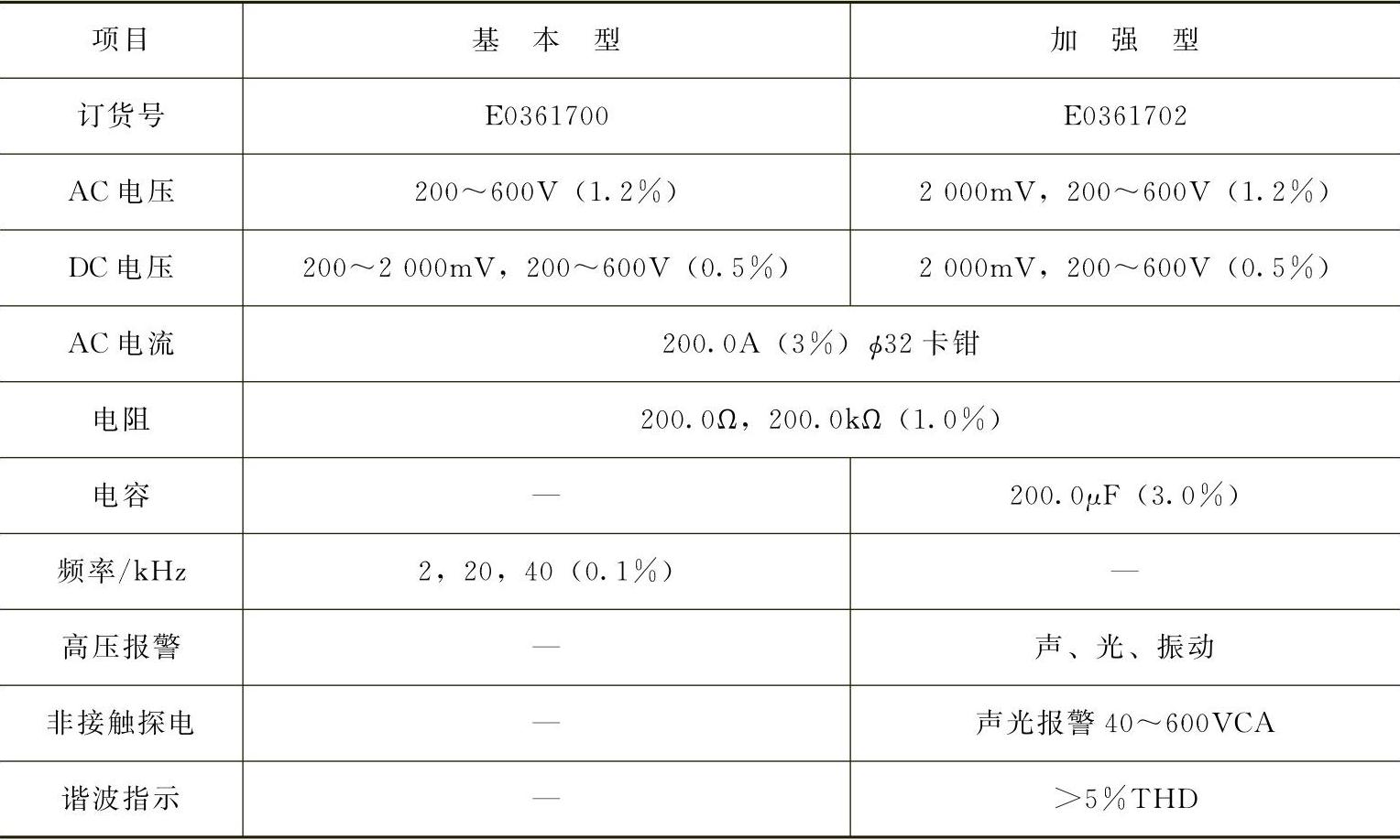

表3-16 多功能测电表技术参数

（14）变压器绝缘油质检测仪 可精确全面评判变压器、断路器。刀开关、电缆中绝缘油性能（图3-59）。

1）特性：

①三种确定的电压升降率500V/s，2000V/s，3000V/s，每种升速间设有停止位，宜于现场控制。

②仪器扣盖自锁设计，确保启动必须在外盖安全锁位后执行。

③现场便携式设计，测试时只需将油样或电缆置于仪器内吊盘上，简单、方便、易操作。

④在击穿20ms内进行弧光检测，窗形面板设计，操作者现场观察测试过程。

⑤试验电极，根据ASTM D877（3kV/s）、D1816（0.5kV/s）或IEC156（2kV/s）标准选订。

图3-59 变压器绝缘油质检测仪

2）参数：电压输出：0～60kVAC，800VA阻抗负载；数字显示：三位半LED，0～60kV刻 度，2%精 度；尺 寸：368mm×355mm×292mm；质 量：27kg；电源输入：230V/50Hz/AC 3A。

（15）三点激光寻点型测温仪 新一代激光寻点型红外测温仪，发射三点寻测激光，明确圈定测试目标（图3-60）。其特性为：

图3-60 三点激光寻点型测温仪

1）60∶1视角，适合中远距离小目标测试。

2）屏幕实时显示当前10个测量值的趋势柱状图。使温度变化量更直观地反映出来。

3）广泛用于工业预知维修，高压设备安全监测，汽车、机车、船舶维护等。

4）扩 展 型 还 包 括 专 用 软 件，RS232电缆，K型热偶探针及100点存储能力。技术参数见表3-17。

表3-17 三点激光寻点型测温仪技术参数

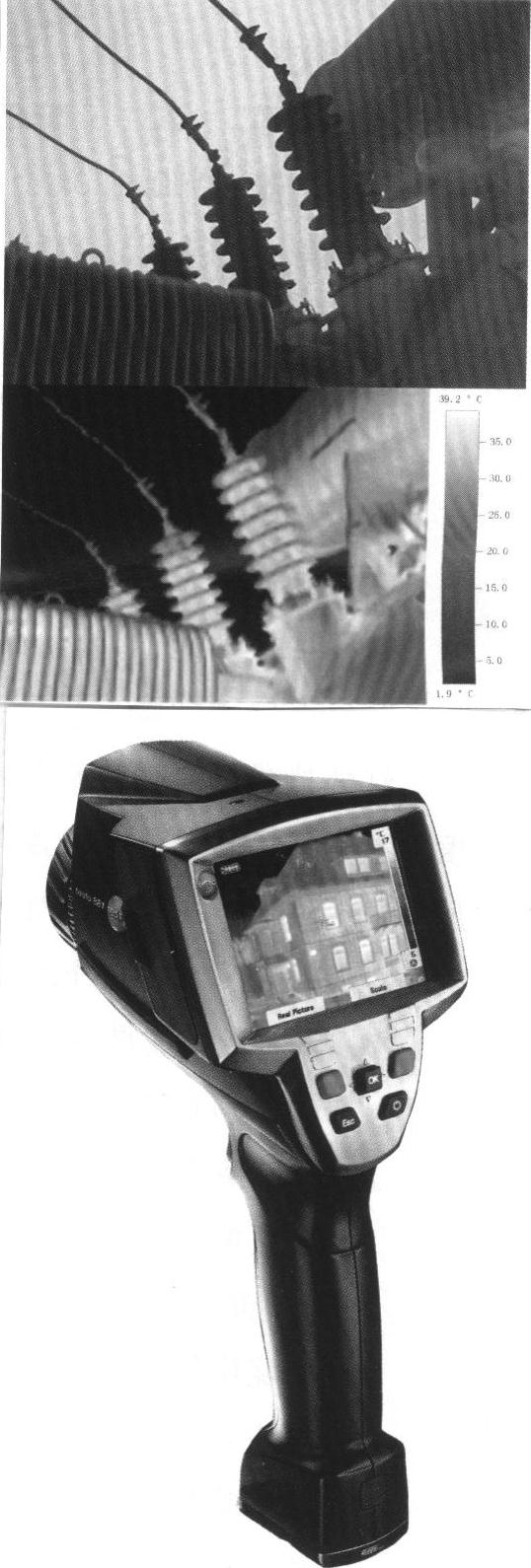

（16）加强型红外热像仪 突破性高性价比热像仪，专为工矿企业设备维护而设计（图3-61）。

1）特性：

①专为设备预知维修最新设计的产品，在保持一般热像仪高性能的情况下，极大降低了价位。使热像仪技术在电气设备预知维修工作执行中具有广泛的推广基础。是目前企业推进设备安全、可靠检测维修的首选产品。

②操作十分简单，无需制冷等待。采用革命性红外探测器技术，提供清晰的彩色热像图像。

③内置存储卡存储图片可大于1300幅，不仅提供彩色热像图，还可直接读取目标点的温度值。精确检测温度至350℃。

④专为电气安全及设备故障诊断而定制，有点分析、面分析、线分析，有网格分析、测点数据库、柱状图分析。

⑤报告生成。自动生成报表，通过树状文件格式，完成对设备热像诊断跟踪管理。

2）应用范围：

①工厂电气设备的安全性热源预查。可以防止电气设备发热导致的灾难性火灾发生。同时工厂也可利用其强大的软件包，对全厂各开关盘柜进行系统的编码、管理，确保全厂电气设备的安全。

②特别适用于电气和机械设备与热相关目标的预知维修。

③检查电气设备，如变压器、刀开关、电动机、控制柜等运行状况。

④检查蒸汽接头、阀头故障状况，管道的热保护情况。

⑤检查容器泄漏、房屋漏雨等。

3）技术参数：温度范围：-20～350℃；探测器（长×宽）：160mm×120mm；视场角（镜头）：32°×24°；热灵敏度：0.08℃；调色板：有九种可选；铁红色，灰白色，反转灰白色，棕灰色，彩虹色，红蓝色，冷暖色，testo，铁红（HT）；显示屏：3.5in^[1]。

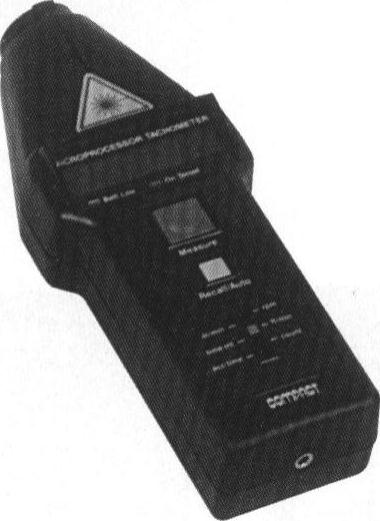

（17）激光转速表 其特性为：

图3-61 加强型红外热像仪

1）具有多种转速测量功能，可分别进行转速、线速等测量。正常转速3～99.999r/min，最大500000r/min（图3-62）。

2）激光红亮光点，清晰可见，在使用反光带下，非接触式测量距离达2m，这对于接近测量有危险，保护装置难进入的场合，特别有效。

3）入射角达±80°，使测量十分方便。

4）激光特有的反射特性，即使没有反光带，如果在轴表面能有一个较好反射特性的变化，如黑点、白点时，仍可测量。这在一些难贴反光带的场合，如高温轴等更加适合。

5）利用接触式探头（选件），可实现转速，线速的接触式测量。

6）分辨率：1位读数，最大0.001，精度±0.05，±1位读数。

（18）袖珍型硬度计 图3-63所示为目前最小巧、灵便的硬度测试仪器，已广泛应用于各行业。仪器具有精度高、操作简单等优点。

1）特性：

①适合测试多种材料。

图3-62 激光转速表

图3-63 袖珍型硬度计

②体积小、便携，可应用于各种环境。

③实 时 显 示HL、HV、HRB、HRC和HSD硬度测试值。

④可用于金属材料加工、机械制造、电力、煤气、化工、石油、汽车、船舶、铁路、军事以及航空、航天等领域。特别适用于大型、重型的铸锻件、轧辊、透平机轴、压力容器等设备的无损检测。

2）参数：测试范围：200～900HL（里氏值）；精 度：±5HL；外 形 尺 寸：160mm×26mm×26mm；被测材料：低碳钢、不锈钢、高合金钢、灰铸铁、球墨铸铁、铝合金、黄铜、青铜和纯铜。

（19）便携式工业用电子视频内窥镜 工业内窥镜主要用于腔体内异物寻找，检查零件的松动/振动、表面裂纹/锈蚀情况、焊接质量、交错孔加工误差、孔隙、阻塞或磨损等（图3-64）。

1）特性：

①是一种利用电子技术，光学及精密机械相结合开发出的新形无损检测仪器；采用了CCD芯片，能在监视屏上直接显示出观察图像。

②具有分辨率高、图像清晰、色彩逼真、被检部位形状准确、有效探测距离长等优点，优秀的光学系统、高分辨率、广视角，使得用户要求得到最大的满足。

图3-64 便携式工业用 电子视频内窥镜

③明亮清晰的画面，使观察、判断的正确性大大提高。

④灵巧的操作性，手感轻巧、富有弹性的弯曲设计，使用户在操作时不感疲劳。

2）参数：探头外径：17mm；镜头方向：四方向摆头；焦距：3倍数码变焦；照相：LED照明；图像显示：JPG（1280×1024）。

（20）管道内表面状态检测仪 这是一款高级管道内窥及定位的新颖工具（图3-65）。其特性为：

1）彩色图像显示，画面清晰；无需任何牵引装置，很方便伸入管道内部观测。

2）观测后可以很快确定表面缺陷位置，精确定位；可以现场记录图像和声音，便于以后查阅。

3）选用配件：方便确定管道走向，及埋设深度。

4）高强度硬质塑料包装，防水设计，机体风扇强制冷却，可长时间现场使用。

5）显示系统可以直立向上、倾斜45°、水平90°放置，便于现场观测；操作简单，移动方便。

6）高强度光源设计，滚轮装置可以手动锁定，便于现场精确定位。技术参数见表3-18。

图3-65 管道内表面状态检测仪

表3-18 管道内表面状态检测仪技术参数

①1in=0.0254m。

（21）地下管线寻测仪 是一款多频率、数字式地下管线寻测工具（图3-66）。其特性为：

1）数字式信号处理设备，地下管线精确定位工具。

2）三种不同的探测频率，允许用户根据现场实际情况选择合适频率，获得较强信号，较常规地下管线寻测仪定位更准确、方便。

3）可检测工频50～60Hz的线路走向以及14～30kHz无线电波；自动灵敏度控制；探测深度可达5m。

图3-66 地下管线寻测仪

4）大显示屏，显示探测深度、频率、信号程度、探测方向；防雨设计，便于户外使用。

5）可用三种方式进行探测：直接连接导体进行探测、感应探测及采用感应钳探测。

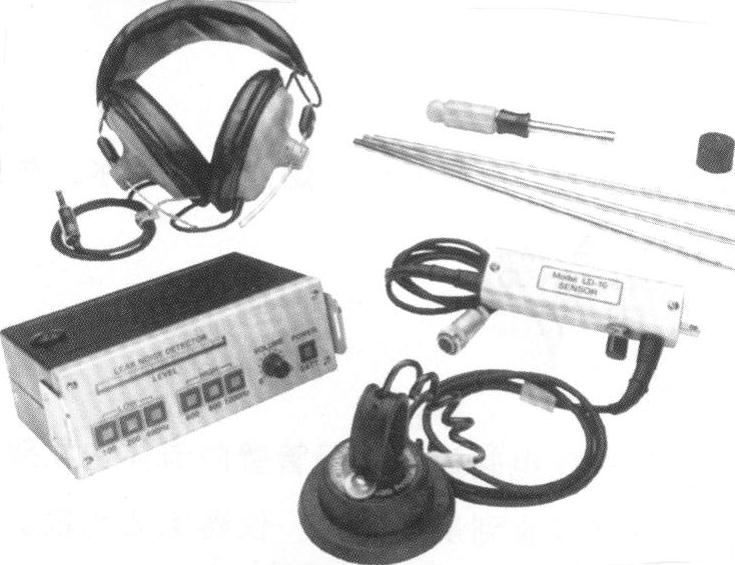

（22）地下管道泄漏探测仪 是寻找地下管线泄漏点的专业工具（图3-67）。是仪器装备专利灵敏探测器，专门用来检测地下管线中从漏点、阀门泄漏到土壤中的泄漏声源是目前企业动力部门确定管线泄漏性价比最好的产品。设计信号频率响应为100～1200Hz，对于PVC类管使用低频，铸铁管、钢管等使用高频。其特性为：

1）检测并精确确定各类管道上的泄漏点。

2）目前市场上最佳的专利探测器，提供最高灵敏度、最低噪声、最 佳 音 质，即 使 压 力 低 到20PSI管中的漏点也能准确探测。

3）十分轻便的放大器，质量仅28oz^[4]，条状LED显示泄漏声强，六挡滤波可选，确保仪器滤掉任何其他干扰信号。

图3-67 地下管道泄漏探测仪

4）仪器利用目前最新声探测技术，不仅充分放大各种原始泄漏声音，而且使操作者可以有选择地滤掉任何其他干扰信号。

5）三种不同形式的探声器用于现场不同工况。

6）三点式接地探测用于街面或水泥地面精确定点。

7）磁吸式用于在阀体或其他水力装置上探测。

8）接触杆式用于仪表及其他地方的漏点探测。

9）操作十分简单：按键选择频率，旋钮调节音量。

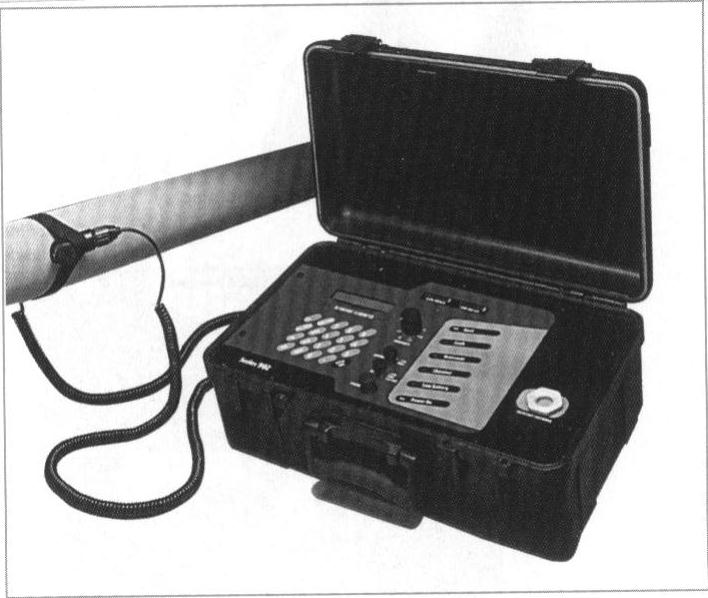

（23）便携式超声波流量计 利用频差法准确测量管道内流体的流量、流速的工具（图3-68）。测量种类从超净水至污水。

1）特性：

①一套装置可替换各种在线安装流量计，可用于污水及纯净水系统。

②无需破坏管壁，无需安装，只需将传感器捆绑在管道外。

③20位LCD屏可根据选择的工程单位，同时显示瞬态流速和总体流量。

2）应用：泵性能测试、下水系统、燃油、饮用水、牛奶、柠檬汁、润滑油、自来水、腐蚀剂、酸液、流量勘查、冷却管路补偿、泵保护。

图3-68 便携式超声波流量计

3）工作原理。利用钳式压电转换器，经管壁向流体中发射超声信号，信号被流体中不能溶解的悬浮颗粒或气泡所反射。另一个传感器接收反射超声，仪器电路比较发射与接收的频率，如果管道中的液体处于流动状态，则发生与流速成比例的频率（相位）移动，信号处理器转换为流速信号。这种频差法具有更高的精度与测试稳定性。

4）参数：流速：0.15～6.08m/s；输出4～20mA，最大隔离电阻600Ω；状态指示：电源、信号强度、流态分析、测试错误、溢出、读数、低电压显示、充电；显示：2行×20字符LCD，六位流速，八位累计流量；流速单位：MPS，LPM，CMM；流量L，m³；环境温度：-30～70℃，0%～95%相对湿度。
