甘特图也称为横道图或条形图，由亨利·L.甘特（Henry L.Gantt）于20世纪初发明。甘特图由于简单、明了、直观和易于编制，成为小型项目管理中编制项目时间计划的主要工具。即使在大型工程项目中，它也是高级管理层了解全局、基层安排时间计划的十分有效的工具。但是，由于传统甘特图不表示各项活动之间的关系，也不指出影响项目工期的关键所在，因此对于复杂的项目来说，甘特图就显得不足以适用了。但现在借助于计算机技术，这方面已有很大改进。

甘特图以一段横向线条表示一项活动，通过横向线条在带有时间坐标的表格中的位置来表示各项活动的开始时间、结束时间和其先后顺序，从而使项目的整个时间计划都由一系列的横道组成。甘特图简单明了，容易绘制，也容易理解，各项活动的起止日期、持续时间都一目了然，可使时间计划更为直观。所以，在项目经理办公室的墙面上我们经常可以见到这样的图表。

但多数甘特图不能反映出各项活动是否为关键活动和时差，调整起来也较为困难。图7-2（a）是某一项目的简单的甘特图，图7-2（b）是显示了时差的同一个甘特图，图7-2（c）是具有逻辑关系的同一个甘特图，图7-2（b）与（c）都是改进了的甘特图。

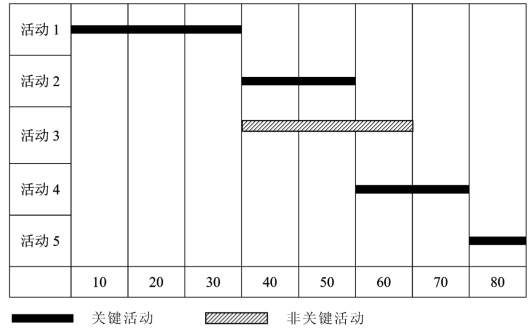

图7-2（a）　简单的甘特图(www.daowen.com)

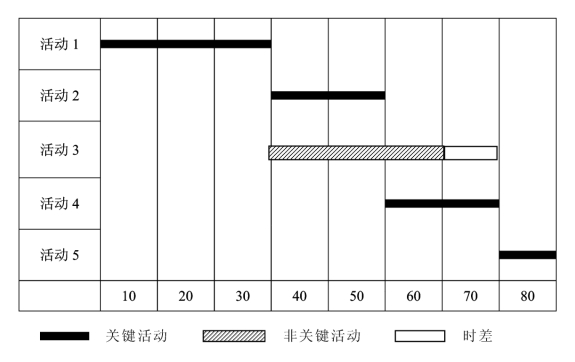

图7-2（b）　带有时差的甘特图

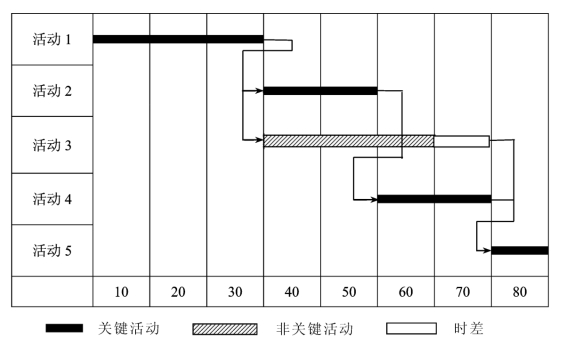

图7-2（c）　具有逻辑关系的甘特图
