以水作为介质来蓄冷（热）是蓄能空调的方式之一。因其方法简单，取水方便，而且价格便宜。因而水蓄冷空调愈来愈受到科技人员的重视。

水蓄冷空调系统可以设计成冬季蓄热、夏季蓄冷，充分提高蓄冷水槽的利用效率，再加之其投资和运行费用低，蓄能空调的优势更加突出。

我国曾经在一些体育馆建筑如上海体育馆采用水蓄冷空调系统，由于受常规空调进水温度为7℃，出水温度为12℃束缚，载冷体工作温升仅5℃，致使储冷水池体积庞大，其占地面积、造价和蓄冷过程中的冷损失都相应增大，难以普及。最近几年我国一些单位和个人，对水蓄冷空调系统作了大量探索和研究，通过一些工程，拓展载冷体工作温差达8～10℃，甚至更大，使蓄冷密度由原来的5000kcal/m3提高到10000kcal/m3或更大。由此使蓄冷槽容积大大减少，工程造价、传热损耗乃至载冷体输送功耗亦随之减小，则有其推广使用的价值。

1.自然分层水蓄冷

自然分层蓄冷是一种结构简单、蓄冷效率较高、经济效益较好的蓄冷方法，目前应用得较为广泛。

水的密度与其温度密切相关，在水温大于4℃时，温度升高密度减小，而在0～4℃范围内，温度升高密度增大，3.98℃时水的密度最大，自然分层蓄冷就是依靠密度大的水自然会聚集在蓄冷罐的下部，形成高密度水层的趋势进行的，在分层蓄冷中使温度为4～6℃的冷水聚集在蓄冷罐的下部，而10～18℃的热水自然地聚集在蓄冷罐的上部，来实现冷热水的自然分层。

2.迷宫式水蓄冷(www.daowen.com)

迷宫式储冷冻水槽系统最早由日本人提出。在建筑物结构中，地下层都设有格子状筏式基础梁，这些格子状基础梁就构成了多个空的筏式基础槽，每个槽大约两米见方，建筑时将管子预留于基础梁中，将这些槽联合成迷宫式回路，利用其中的空余槽作为储冷冻水槽，这种设计不需要另置储槽，因此虽然效率不高，但经济性较好。

图9-3　多槽式储冷冻水空调系统

3.多槽式水蓄冷

多槽式系统的设计思想就是将多个水槽串联起来，最简单的路径是让冷冻水从某一个槽的底部流入，再从顶部流至另一个槽，从其顶部流入，以避免水流“短路”，如图9-3所示，这时不必刻意去排除冷冻水的混合问题。如图9-4所示，当串联的槽多达20个时，其储冷效率超过90%。当然，在每一个槽中一定程度的温度分层现象仍然存在。这个系统非常简单，设计上失败的可能性比较小，同时由于施工费用比较省，也没有故障及维修问题，因此得到了普遍使用。尤其在具有筏式基础糟的建筑物中采用这种系统更为经济、便利，但串联的槽数最好在10个以上，否则储冷效率会大幅度降低。

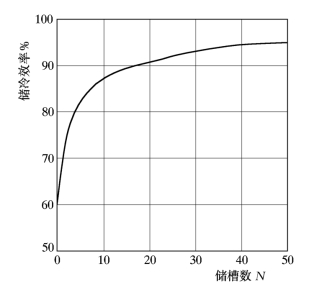

图9-4　储冷冻水槽数目与储冷效率的关系
