冰蓄冷空调的基本形式是在常规空调系统中增加25%的乙二醇溶液循环，如图9-2所示。其中增加的设备有：乙二醇溶液泵5，板式热交换器6，储冰桶7和阀门A、B、C、D、E。夜间制冰时，A、C、D阀门打开，B、E阀门关闭，乙二醇溶液在蒸发器4及储冰桶7和水泵5之间的环路内循环。此时蒸发器4是在制冰工况下工作，即蒸发温度很低，产生-5℃左右的乙二醇溶液。-5℃左右的乙二醇溶液流经储冰桶时，冰桶内冰球中的水结冰，乙二醇溶液的温度变为0℃左右，再由不冻溶液泵5送至蒸发器，温度再降至-5℃左右，这样不断循环流动，就可使储冰桶内的冰球全部结冰；如果储冰桶内是盘管，-5℃左右的乙二醇溶液在盘管内流动，就可使盘管外的水结冰。

(www.daowen.com)

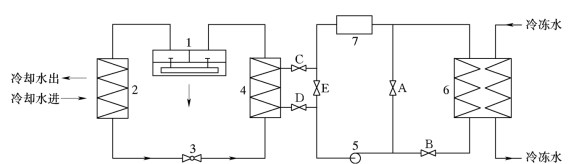

图9-2　冰蓄冷空调的基本形式

白天溶冰时，A、C、D阀门关闭，B、E阀门打开。在不冻液泵的作用下，乙二醇溶液在设备5、7、6环路内流动。乙二醇溶液离开储冰桶7时，温度在1℃左右，进入板式热交换器6和从空调箱回来的12℃左右的冷冻水进行热交换，交换后温度可达到6℃左右；冷冻水进行热交换后温度为7℃左右。乙二醇溶液就这样不断的循环，白天不开冷冻机，也能产生7℃左右的冷冻水，从而满足空调系统正常运行的需要。
