电力网络数据库结构设计必须依据系统功能分析、数据结构分析、数据分类和数据结构设计。

1.系统功能分析

如本章第一节所述，电力市场技术支持系统由11个子系统组成，就其功能来说，主要包括：实时数据采集、系统监视和控制、电能交易与结算、能量管理、系统安全与稳定分析、负荷管理、多功能操作、打印界面及报表、数据的动态交换、动态调用应用计算程序等。

2.数据结构分类

数据库是面向应用程序的，数据分析的依据即系统功能分析，所以应用程序要用数据的整体信息集合即数据库的数据信息。根据网络数据库系统的性能将数据信息分成如下几类：网络管理数据信息、历史数据信息、交易信息、设备参数信息、网络拓扑信息、网络管理信息、预测和计划信息、信息管理数据信息等，如图8-6所示。

从应用来说，虽然各个子系统功能及任务不同，但都有大量的公用信息和出现大量数据交叉使用现象，如图8-7所示。

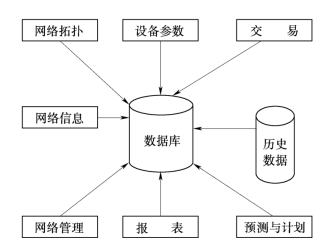

图8-6　网络数据信息

图8-7　数据交叉

各个子系统包括3类数据：子系统内部数据、与其他系统交叉数据及各个子系统共用数据。要保证所有数据一致性和共享性，一是各子系统数据库设计时要按上述统一数据结构设计，二是要考虑可使用和交叉数据的共享性，即采用分布式结构。(www.daowen.com)

3.数据库结构设计

电力系统的数据结构具有层次关系型的结构，从全局到厂站具有层次关系，而厂站基本信息到各具体数据是一对多的关系。

（1）基本信息库。描述层次关系及基本信息，包括全局汇总、区域汇总信息等。

（2）网络管理信息库。包括网络软硬件配置、通信管理信息等，如计算机配置、网络、RTU和通信信息等。

（3）实时数据库。包括遥测、遥信、脉冲量、遥控、遥调和报警信息等。

（4）设备及其参数信息库。包括发电机、变压器、线路、母线、电容器、电抗器、负荷、断路器和继电保护信息等。

（5）历史数据库。主要存入分钟、整点等累计信息及日、月、年等统计信息，为历史曲线及统计报表提供数据。如定分钟或整点数据，月报、季报、年报及统计，事件顺序记录和事故追忆等。

（6）图形信息库。包括图元、图形静态、图形动态。图形定位和图形基本信息。

（7）交易与结算库。包括发电报价竞标、用电报价、输电费用分摊、辅助设施费等市场交易和结算信息。

（8）高级软件应用数据库。包括网络拓扑库、状态估计库、实时潮流库、负荷控制库和网络分析库等。

（9）信息管理库。如发电管理、用电管理、办公自动化、交易监管等
