任务实施流程及质检计划管理操作说明

时间:2023-05-25 理论教育 版权反馈
【摘要】:在CYL-MES中,对于质检计划管理的具体实施流程如下:根据生产订单生产情况,生成质检计划信息。根据生产任务报工要求,编辑质检计划内容。在CYL-MES中,质检计划的生成通过“质检计划管理”的“报检任务显示列表”功能实现,界面如图5-7所示。在CYL-MES中,质检任务中需要检验的特征项的描述即通过此界面进行操作。图5-11创建检查规则明细项界面

任务实施流程及质检计划管理操作说明

在CYL-MES中,对于质检计划管理的具体实施流程如下:

(1)根据生产订单生产情况,生成质检计划信息。

(2)根据生产任务报工要求,编辑质检计划内容。

一、质检计划管理

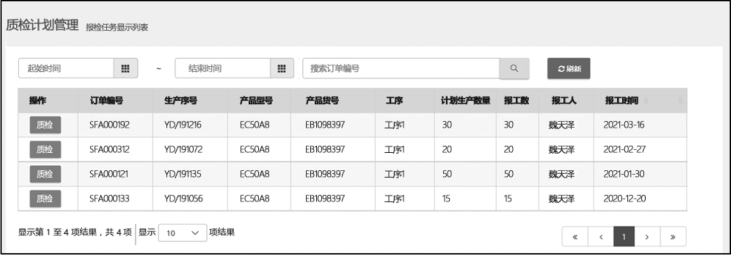

在工位上的生产任务生产完成后,工位上的报工信息都会被整合到一个质检计划中。通过这一方法,可以使质检计划,与报检请求或者生产步骤一样加以生成、修改和维护。在CYL-MES中,质检计划的生成通过“质检计划管理”的“报检任务显示列表”功能实现,界面如图5-7所示。在此界面中,所有需要待质检的报工信息都会被描述出来,包括报工的订单编号、生产序号、产品型号、产品货号、工序、报工数、报工人和报工信息等。

图5-7 质检计划管理(报检任务显示)界面

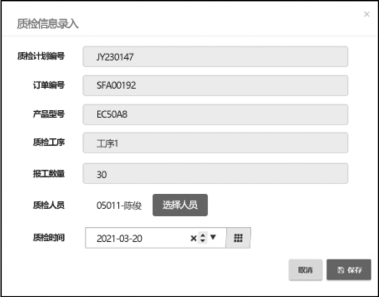

在报检任务显示的信息列表中,每一条报工信息的前列都有一个“质检”按钮,单击“质检”按钮,系统会弹出“质检信息录入”对话框,如图5-8所示。在此界面中,质检管理人员可以对执行质检的人员和执行质检的时间进行预设。单击“保存”后,生成质检计划。

图5-8 质检信息录入界面

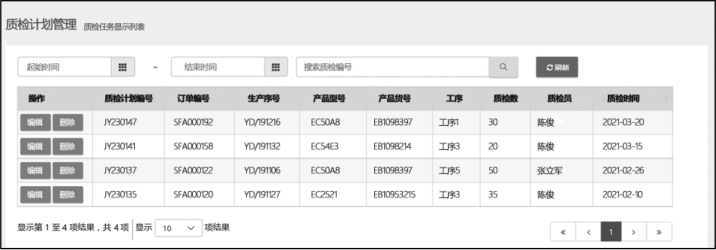

对于生成的质检计划,还有必要对质检中需要检验的特征项进行描述,包括特征名称、目标值、公差和干涉极限、取样计划等。在CYL-MES中,质检计划中待检特征信息描述通过“质检计划管理”中的“质检任务显示”功能实现,如图5-9所示。在此界面中,列出了质检计划的编号、订单编号、生产序号、产品货号、工序、质检数、质检员和质检时间等信息。(www.daowen.com)

二、质检检查项定义

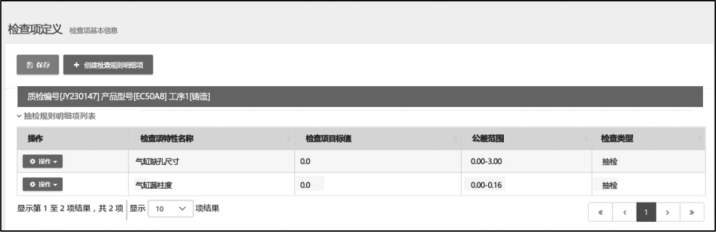

在质检任务显示列表中,每个质检任务的前列有一个“编辑”按钮,单击后,系统会进入此质检任务的“检查项定义”界面,如图5-10所示。在CYL-MES中,质检任务中需要检验的特征项的描述即通过此界面进行操作。在界面的信息栏下方,列出了此质检计划中,已经制定好的质检检查项,包括特性名称、目标值、公差范围和质检类型等。在界面的上方,通过单击“创建检查规则明细项”为质检计划增加新的检查项。

质检检查项定义

图5-9 质检计划管理(质检任务显示)界面

图5-10 检查项定义界面

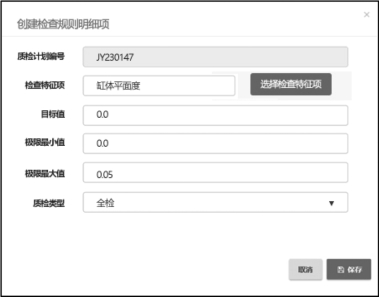

当在检查项定义界面中,单击“创建检查规则明细项”后,系统会弹出“创建检查规则明细项”的对话框,如图5-11所示。在此界面中,可以录入新的质检检查项信息。

图5-11 创建检查规则明细项界面
