任务实施:产品和工艺数据初始化及管理

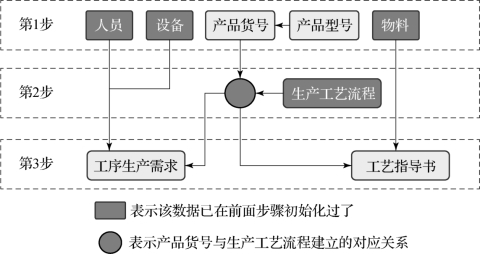

CYL-MES的产品定义数据主要包括产品型号、产品货号、工序生产需求和工艺指导书,初始化的顺序如图2-34所示。

图2-34 产品定义数据初始化步骤

以下将按顺序对产品定义数据初始化步骤进行详细介绍。

一、产品型号

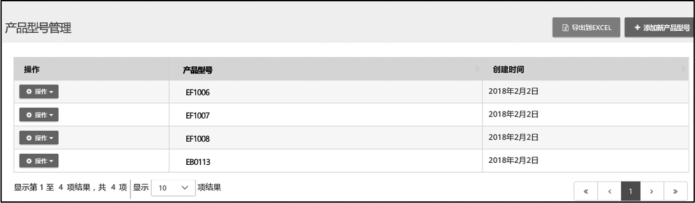

产品型号数据的初始化通过CYL-MES中的“产品型号管理”功能实现。产品型号管理主界面如图2-35所示。产品型号是用于表示产品大类的唯一标识。

产品型号

图2-35 产品型号管理主界面

二、产品货号

产品货号数据的初始化通过CYL-MES的“产品货号管理”功能实现。产品货号管理主界面如图2-36所示。在产品货号中除了列出型号、货号、名称和工艺两路线图等基本属性之外,还需要对产品属性、产品附件、产品BOM和产品工艺路线图进行关系设置,具体作用如下。

(1)定义产品属性:给产品货号定义产品属性,这些属性可以在生产过程中被测量,用于实时监控产品的质量。

(2)定义产品附件:产品附件是指产品生产工艺指导书,是用于指导工位上的操作工进行生产操作的文档或手册。

(3)定义产品BOM:给产品货号定义物料需求清单。

(4)定义工艺路线图:给产品货号指定生产工艺流程。

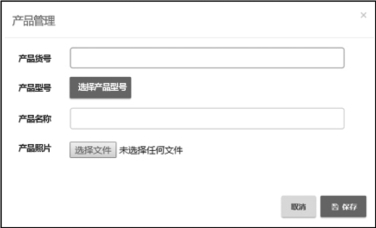

在产品货号定义时,填写或选择的信息包括“产品货号”“产品型号”和“产品名称”,并可上传一张产品照片,存储到系统的产品信息中,产品货号定义界面如图2-37所示。

产品货号

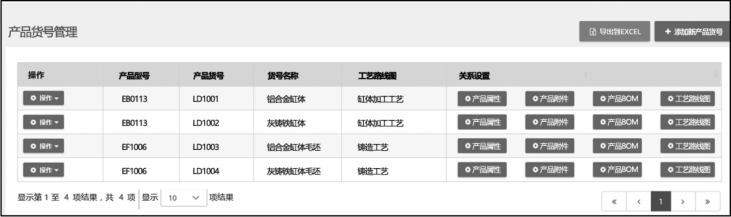

图2-36 产品货号管理主界面

图2-37 产品货号定义界面

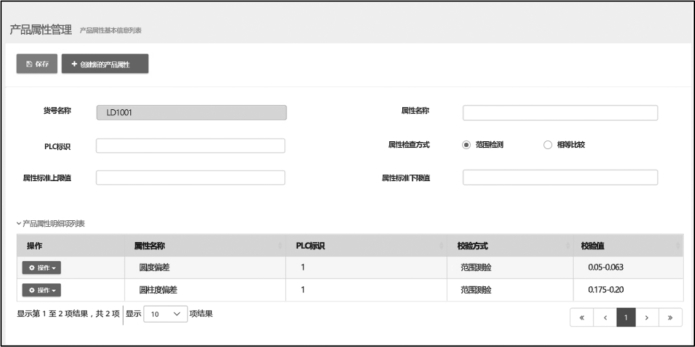

在产品货号的关系设置功能中,产品属性功能用于编辑产品可用于测量的相关特性,产品属性管理主界面如图2-38所示。在此界面中,可以定义属性的名称、PLC标识、属性检查方式(包括相等比较和范围检测)、属性标准上限值和属性标准下限值。在明细列表中,将列出货号已经绑定的相关产品属性信息。

(www.daowen.com)

图2-38 产品属性管理主界面

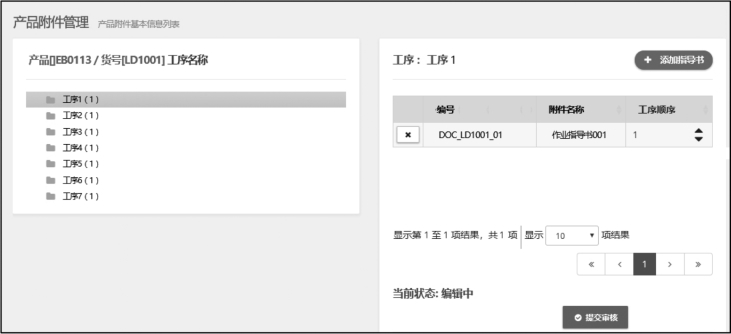

关系设置中的产品附件管理功能用于为产品定义工艺指导书,工艺指导书也可称为作业指导书或产品附件。工艺指导书按照货号进行定义,通过单击货号中的工序与工艺指导书进行关联绑定,如图2-39所示。

图2-39 产品货号定义工艺指导书

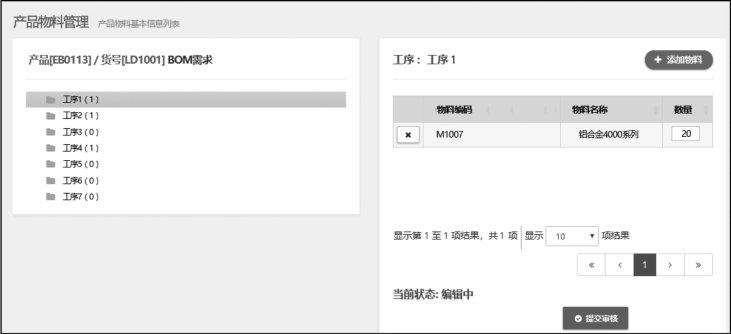

可使用关系设置中的产品BOM功能为产品货号定义产品工序BOM,产品BOM管理的主界面如图2-40所示。其中,左侧栏目的工序是为货号指定好生产工艺路线后自动生成的,与生产工艺路线中工序顺序相关联。然后可以通过单击左侧的工序,定义工序所需的物料名称和数量,形成与产品工序关联的BOM清单。

图2-40 产品BOM管理的主界面

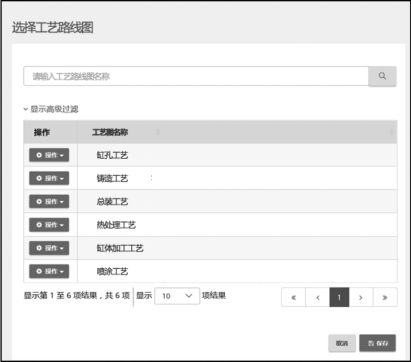

关系设置中的工艺路线图功能为产品货号指定生产工艺路线,如图2-41所示。一般情况下,工艺路线图不能多选,一个产品货号只能对应唯一的一个生产工艺路线。

图2-41 为产品选择工艺路线图

三、生产需求

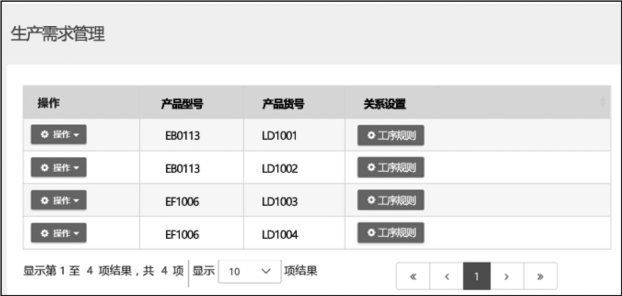

生产需求数据的初始化通过CYL-MES中的“生产需求管理”功能实现。生产需求管理主界面如图2-42所示。在此界面中,生产需求的产品信息与系统中的产品货号信息关联绑定,可使用“工序规则”功能为产品货号定义关联的生产需求。

生产需求

图2-42 生产需求管理主界面

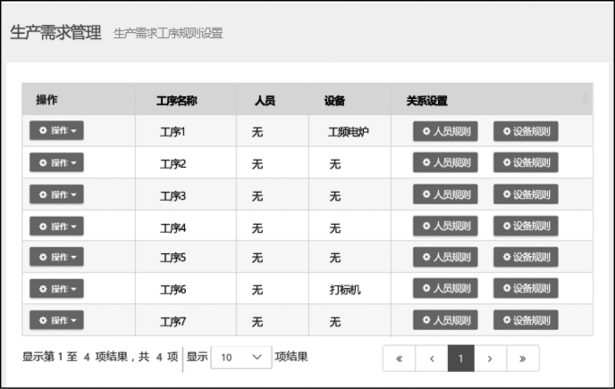

在生产需求工序规则功能设置中,按货品所关联的生产工艺的工序分类设置生产需求,如图2-43所示。生产需求的内容包括人员规则和设备规则。其中,人员规则是指工序上需要配置什么样的人员,可以在系统弹出的人员选择对话框中进行选择;设备规则是指工序上需要配置什么样的设备,可以在系统弹出的设备选择对话框中进行选择。当选择完毕后,在界面中,将显示工序所绑定的人员和设备名称。

图2-43 按工序为产品定义生产需求

四、工艺指导书

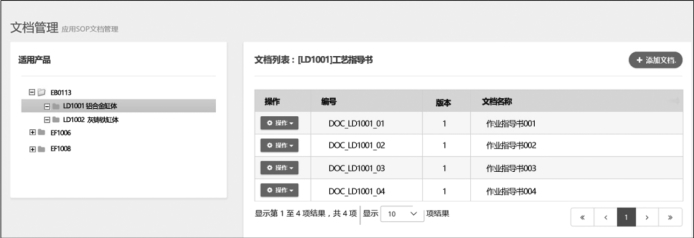

工艺指导书数据的初始化通过CYL-MES的“文档管理”功能来实现,文档管理功能主界面如图2-44所示。在此界面中,左侧列出系统中已经存储的产品型号、货号的信息;右侧列出与某个产品货号绑定的工艺指导书文档。文档的上传可通过添加文档功能实现。

工艺维护

图2-44 工艺指导书文档管理功能主界面
