（一）辅助设施工程

辅助设施工程是指为提高线路安全运行水平，便于维护和检修而设置的工程项目。它包括：拦河（江）线标志，维护用通信工程，巡线检修站工程，巡线检修道路维护用设备、工器具购置等。

（1）拦江（河）线标志指送电线路跨越通航的河流或江面而设立的防护安全的明显标志。其材料据设计提供；安装定额参照《电力建设工程预算定额（第四册送电线路工程2006年版）》关于拦河线定额计算或参照以往工程。拦河项目：带人行索道、不带人行索道；还应区分拦河线的河流宽度。拦河线数量单位为：道。

（2）维护用通信工程指线路工区与线路工段，巡线站检修站间安全可靠的通信联络用设备工程。包括：专用通信线、载波、便携式电话、电台、对讲机，其费用按有关价格执行。地线载波通信和架空明线通信，只有在大山区交通不便并缺乏通信手段的地区采用，其他通信设备则按沿线附近的通信条件考虑配备。

（3）巡线检修站工程指为线路运行维护及检修所需设立的巡线站、检修站及相应的工器具设备。

为了保证电力系统具备较高的供电可靠性，需要对建成的各电力线路进行定期巡视，检查线路各组成设备的完好状态，由线路运行检修单位根据线路运行状态制订运行检修计划，适时进行运行检修工作，确保建成投运的各条电力线路具有良好的机械和电气性能。为了便于对运行线路的管理，常常将长距离电力线路分为几个部分，每一部分均设立相应的巡线站和检修站。巡线站和检修站作为线路运行的基层组织，设置于线路附近，负责维护一定的线路。通常，每一巡线站或检修站负责的线路长度一般在40～60km，它的配置取决于线路所处自然条件、电压等级、杆塔位的重要性及交通运输条件。

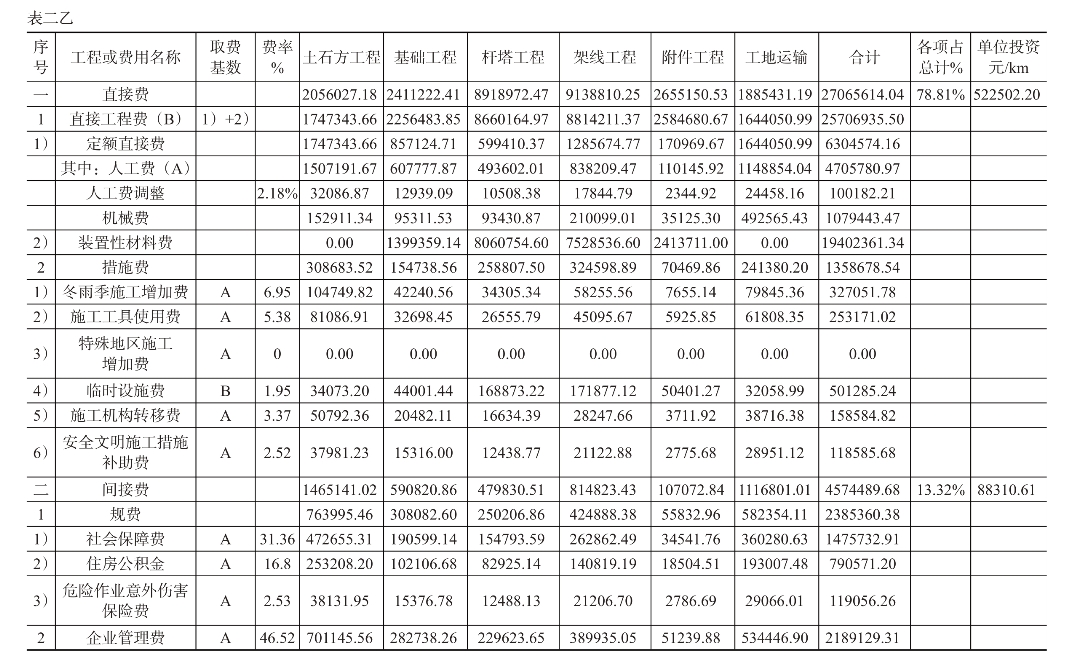

表2-4-20　架空送电线路安装工程费用汇总概算表

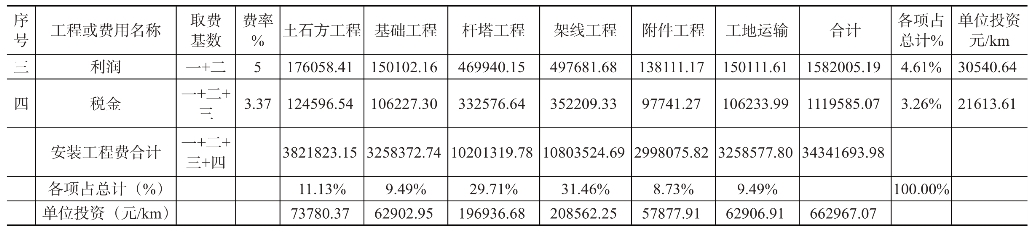

续表

巡线检修站工程包括宿舍、办公室及仓库、汽车库、室外工程等。

（1）宿舍面积

职工宿舍包括带家属和单身职工宿舍，其面积按因新建线路新增的线路运行维护和检修人员数乘以面积指标计算。

1）新增人员数的确定

新增人员数按《国家电网公司供电企业劳动定员标准（第1部分：输电）》Q/GWD247.1-2008执行，见表2-4-21、2-4-22。

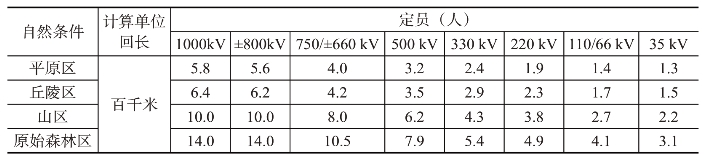

表2-4-21　送电线路运行维护定员标准

注1：500kV直流送电线路按500kV交流线路的定员标准乘以0.9的系数计算定员；多雷区、严寒地区与污秽、河网地段按对应的定员标准乘以1.1的系数计算定员；强雷区、覆冰区、沙漠区按对应的定员标准乘以1.2的系数计算定员；同杆架设双回及以上的送电线路，以该线路总长度为基数按对应的定员标准乘以0.7的系数计算定员；需专人值班的大跨越过江塔按每塔1人计算定员。
注2：丘陵区指电力线路经过的峰谷水平高差在0.2～0.3km之间的地段；山区指电力线路经过的峰谷水平高差在0.3km及以上的地段；原始森林区指由国家划定或确认的原始森林区；严寒地区指最冷月份的月平均温度低于-15℃的地区；污秽地段指电力线路所处环境达到国家规定的B级污秽环境标准及以上的地段；河网地段指每千米电力线路跨越的河道平均在1.5条以上的地段；覆冰区指电力线路经过的每年平均有三个月覆冰期的地段；多雷区和强雷区指年雷暴日在40～90天的地区属多雷区，年雷暴日在90天以上的地区属强雷区；送电线路指电压为35kV及以上的电力线路；线路回长指具备传输电力条件的一回电力线路的长度。

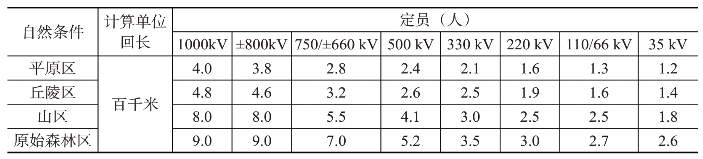

表2-4-22　送电线路检修定员标准

注：500kV直流送电线路按500kV交流线路的定员标准乘以0.9的系数计算定员；多雷区、严寒地区与污秽、河网地段按对应的定员标准乘以1.1的系数计算定员；强雷区、覆冰区、沙漠区按对应的定员标准乘以1.2的系数计算定员。

例：某供电机构管辖的某220kV线路284km，按地理条件划分为：平原120km，丘陵84km，山区80km。在平原的120km中有50km处于B级以上污秽地段，有25km为同杆架设双回线路；山区80km中有20km处于强雷区。试计算该线路需要的运行维护和检修人员。

解：

平原地区的运行维护和检修人员分别为

（（120-50-25）+50×1.1+25×2×0.7）÷100×1.9=2.565（人）

（（120-50-25）+50×1.1+25×2）÷100×1.6=2.4（人）

丘陵地区的运行维护和检修人员为

84÷100×（2.9+1.9）=4.032（人）

山区的运行维护和检修人员为

（（80-20）+20×1.2）÷100×（3.8+2.5）=5.292（人）

该线路需要的运行维护和检修人员为

2.565+2.4+4.032+5.292=14.289（人）

将计算出的人数进整后，该220kV线路需要的运行维护和检修人员为15人。

2）人均宿舍面积指标

确定人均宿舍面积的办法，一种是按关内28m²/人，关外30m²/人；另一种是按站上职工单身及带家属区分，单身7m²/人，带家属50m²/人；或者按照工程所在地人民政府或行业主管部门相关规定执行。

（2）辅助建筑面积

辅助建筑包括办公室、仓库、汽车房等，其面积以新增人员数乘以表2-4-23中的指标。

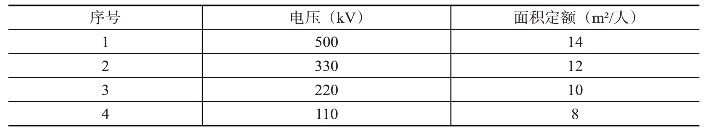

表2-4-23　辅助建筑面积指标表(www.daowen.com)

宿舍面积加上辅助建筑面积即为巡线检修站建筑面积。征用土地时，征地面积取建筑面积的2.5倍。

（3）室外工程

室外工程是指室外的围墙和围墙内道路，给排水、化粪池、电源等建筑和安装工程。

（4）巡线检修站工程费用计算

巡线检修站工程费用包括土地征用费，宿舍、辅助建筑及室外工程建筑和安装费用。宿舍及辅助建筑工程费为宿舍及辅助建筑面积乘以建筑造价。室外工程已设计的按设计预算计列，未设计的按宿舍及辅助建筑工程费之和乘上室外工程费率计算，若无规定，一般取15％。

土地征用费标准应执行工程所在地地方人民政府的规定标准，根据现场搜资结果确定。

（4）巡线检修道路工程

巡线检修道路一般与施工用道路和桥梁的修筑一并考虑，初期为施工服务，工程竣工试运转后为运行服务。一般平丘地段不发生，只在山地和高山大岭地段考虑修筑。

巡线检修道路工程费用计算：按修筑道路的长度乘“临时道路修筑拓宽定额”中的一般山地定额计费。

（5）维护用设备、工器具购置，执行相应的规定。

在总投资中列出一定比例的费用作为备品备件购置。

（二）辅助设施工程概算表

（1）案例工程二的辅助设施工程概算表

表2-4-24所示为辅助设施工程概算表。

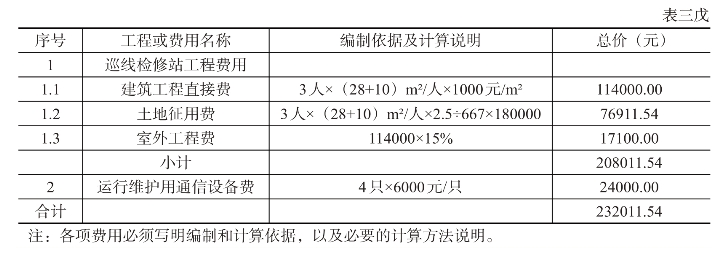

表2-4-24　送电线路辅助设施工程概算表

（2）取费计算说明

近年来，随着国家加大了在公路、通信方面的基建投资力度，全国各地交通运输和通信条件大为改善，再加之电网企业生产技术和管理水平稳步提高，除个别重点杆塔位和少部分交通运输和通信条件较差的电力线路外，大部分线路工程不再实际修建巡线检修站，但仍计列相关费用，由线路运行维护单位统筹使用。

本案例工程的辅助设施工程费用中，包括巡线检修站工程费用和通信设备费用，无其他辅助设施。经咨询搜资，本案例工程所在地土地征用费标准为18万元/亩，建筑造价为1000元/m2。拟购买4只对讲机作为线路运行维护用通信设备。

（1）巡线检修站工程费用计算

从工程概况可知，本案例工程为220kV单回送电线路，线路全长约51.8km，地形划分为：平地7.4％，丘陵51.4％，山地41.2％。

本案例工程的运行维护和检修人员：

51.8÷100×［（1.9+1.6）×7.4％+（2.9+1.9）×51.4％+（3.8+2.5）×41.2％］=2.7567（人）

将计算出的人数进整后，该220kV线路需要的运行维护和检修人员为3人，按照关内28m²/人的面积指标计算职工宿舍面积为：3人×28m²/人=84（m²）

查表2-4-23，辅助建筑面积分别如下。

220kV线路辅助建筑面积指标为10m²/人，3人×10m²/人=30（m²）

征地面积为：（84+30）×2.5=285（m²）

土地征用费为：（285m²÷667m²/亩）×180000元/亩=76911.54（元）

建筑工程直接费为：（84+30）m²×1000元/m²=114000.00（元）

室外工程费为：114000×15％=17100.00（元）

巡线检修站工程费用为：76911.54+114000+17100=232011.54（元）

（2）通信设备费计算

拟选用30兆频段短波调频对讲机（最大通话距离5km），其对讲机本体加附件预算价为6000元/只。

4×6000=24000.00（元）

（3）本案例工程无巡线检修道路，不计列费用。

（4）本案例工程不计列其他维护用设备及工器具相关费用。

将上述费用填入表2-4-24中。
