装置性材料是指安装工程中构成工艺系统实体的原材料、辅助材料、构配件、零件、半成品等工艺性材料。在统计基础、杆塔、导地线及附件等装置性材料时，应计入其施工损耗量，主要的装置性材料施工损耗率详见表1-2-1。从前面的讲述可知，装置性材料统计的目的，一是为了计算装置性材料费，二是为了计算其相应的安装费，所以统计时设置的口径必须满足两个方面的需要。前者注意区别材料名称及规格、单位和损耗率即可，而后者则必须考虑相应定额子目的项目划分。

（一）基础工程

基础工程包括预制基础、现浇基础、岩石基础、灌注桩基础、预制桩基础、人工挖孔桩基础的安装，护坡、挡土墙及排洪沟砌筑，混凝土基础防腐，拉线棒防腐等，前六者是不同种类基础的安装，后三者是基础附属设施及构件处理。不同种类基础因其材料、结构和施工工艺不同，其相应安装费不同；不同的基础组成部分如钢筋制作及加工、基础垫层、基础本体安装费也不同；同理，不同种类的基础附属设施及构件处理的安装费也不同，但为了后续工作中便于套用定额，完成取费计算，在填写“附表二送电线路工程装置性材料统计表”时，除了考虑材料名称及规格、单位和损耗率的不同外，还应充分考虑基础工程定额子目的项目划分。

1.几种常见基础型式的装置性材料统计相关要求

（1）预制基础

预制基础，多为钢筋混凝土预制，根据其结构的不同分为底盘、套筒、卡盘及拉线盘，“预制基础”定额子目的项目划分也分为底盘安装、套筒安装、卡盘安装和拉线盘安装，统计口径较简单，按不同种类和重量以“基”“块”“组”“根”为单位统计。统计时，底盘区分单杆和双杆，分为每基一块、每基两块；套筒分为每基一根、每基二根；卡盘分为每基一块、每基两块、每基四块；拉线盘分为每组一块、每组两块，定额子目步距均取决于重量。

（2）现浇基础

现浇基础按不同等级（单基混凝土方量）以“m3”为单位统计，其组成材料分为钢筋、沙、石、水泥、水，也有在工程中直接使用商品混凝土的，不同种类材料预算单价、损耗率、包装系数均不同，应区别统计。“现浇基础”定额子目中基础钢筋加工及制作不包括热镀锌。

现浇基础的基础垫层，分为铺石，铺石并灌浆，铺石并加浇混凝土，灰土和素混凝土垫层，应分类统计，其石、石灰、砂浆或混凝土的用量应按设计规定计算。如设计未作规定时，其石灰、砂浆的用量可以按垫层体积的20％计列，混凝土的用量可以按垫层体积的30％计列。

（3）灌注桩基础

灌注桩钻孔土质分类：

1）“砂土、亚黏土”：指亚砂土和中、轻亚黏土；

2）“黏土”指重亚黏土、黏土和松散的黄土；

3）“砂砾土”，指重亚黏土、僵石黏土，并伴有含量不超过20％，粒径不大于15cm的砾石或卵石；

4）凡一孔中有不同土质时，应按设计提供的地质资料分层计算。

（4）预制桩基础。打预制桩的体积，按设计全长乘以桩的截面积，扣除桩尖的虚体体积。送桩按桩截面面积乘以设计桩顶面标高至自然地坪另加0.5m长度计算。接桩按接头个数计算。截桩按根数计算。

（5）几种现浇基础超灌量的规定

各类现浇基础的超灌量应按设计规定执行，如设计无规定时，其超灌量为：①灌注桩基础，超灌量为设计计算量的17％；②掏挖式基础、岩石嵌固基础、挖孔桩基础，超灌量为设计计算量的7％；③岩石灌浆基础，超灌量为设计计算量的8％；④现浇护壁，超灌量为现浇护壁设计计算量的17％。

（6）混凝土和砂浆用料按下列配合比计算

现浇混凝土配合比表见表2-3-3，砂浆配合比表见表2-3-4。

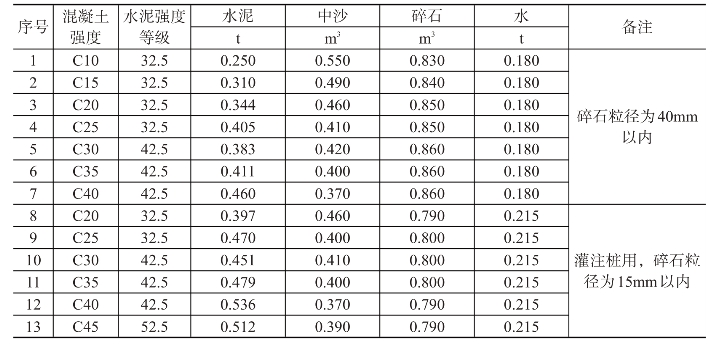

表2-3-3　现浇混凝土配合比表单位：m3

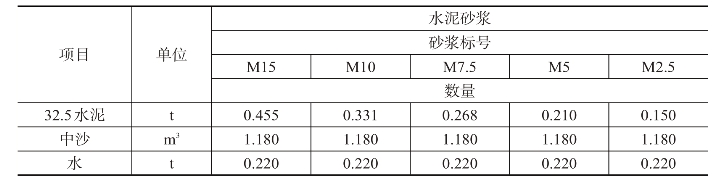

表2-3-4　砂浆配合比表

2.案例工程二基础工程装置性材料统计

（1）案例工程二基础工程装置性材料统计表

1）基础工程装置性材料统计计算表，见表2-3-5。

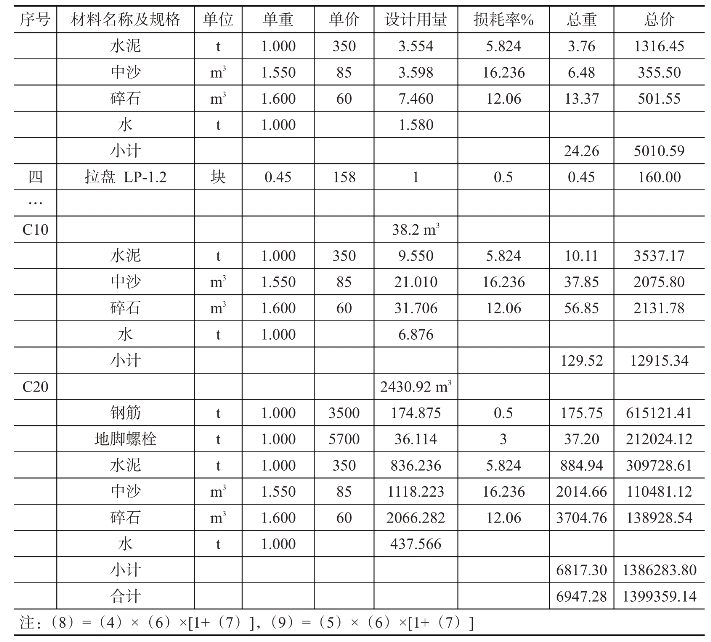

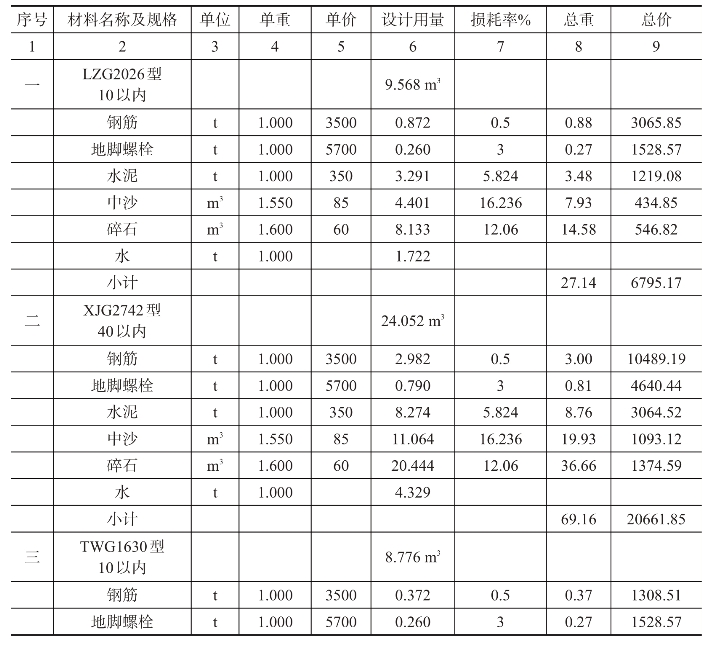

表2-3-5　案例工程二基础工程装置性材料统计计算表

续表

注：价格单位为元，单价为示例预算价格，实际工程中应以工程设计当时当地装置性材料预算价或合同价为准。

2）钢筋加工及制作工程量统计。

汇总表2-3-5表中各型现浇基础的钢筋和地脚螺栓设计用量，再乘以各型基础数量，即得到本案例工程的钢筋加工及制作工程量统计数据：210988.4kg（见表2-3-5，参见设计资料中“设备材料汇总表”，其中，基础钢筋Ⅰ级60721.5kg，Ⅱ级114153.1kg；地脚螺栓Q235钢36113.8kg）。

3）基础垫层工程量统计无设计用量。

4）现浇混凝土基础混凝土搅拌及浇制工程量统计。

根据表2-3-5中数据及各型基础数量，列出表2-3-6，以方便计算安装费。

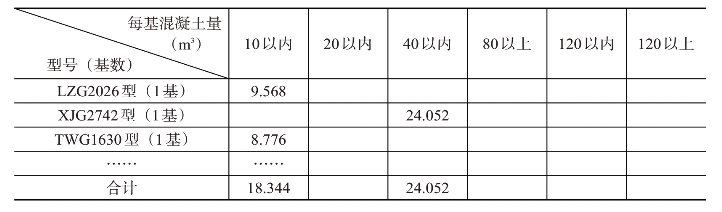

表2-3-6　现浇混凝土基础混凝土搅拌及浇制情况统计表

见表2-3-5，参见设计资料中“设备材料汇总表”，本案例工程混凝土设计用量为2469.12m3，其中，C10级为38.20m3，C20级为2430.92m3。C10级混凝土主要用于基础保护帽浇制。

5）护坡、挡土墙及排洪沟彻筑工程量统计。

根据设计图纸中“设备材料汇总表”，本案例工程护坡、挡土墙及排洪沟砌筑等工程量按同类工程估计值为：土石方开挖950m3，条石堡坎510m3，护坡面积240m3，挡土墙79.1m3，排水沟17.55m3。余土外运750m3。

将表2-3-5、2-3-6数据汇总，填入表2-3-7。

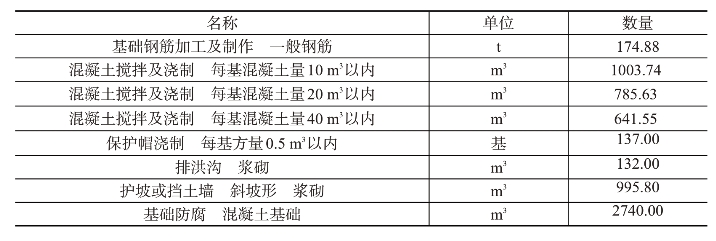

表2-3-7　案例工程二基础工程工程量统计表

（2）计算说明

本工程初步设计时，根据设计经验并参考同类型工程，初步确定使用137基铁塔及其塔型和呼称高，再根据塔型和呼称高选定基础形式。下面以几种选用的基础形式为例，分步统计计算其装置性材料数量，以说明基础工程装置性材料统计计算方法。

1）LZG2026基础

如图2-3-5，LZG2026基础结构图。根据设计资料，LZG2026基础采用C20混凝土，单个（腿）基础混凝土2.39m3，钢筋设计用量（主筋Φ16、箍筋Φ6、支撑筋Φ8、底板筋Φ14）共计217.9kg。

根据“铁塔基础根开表”，查出使用LZG2026基础的某铁塔（ZM1-18）的地脚螺栓根开（正侧面）为220mm，地脚螺栓规格为M36；根据“直柱式基础地脚螺栓加工图”，查出M36地脚螺栓使用材料如表2-3-8。

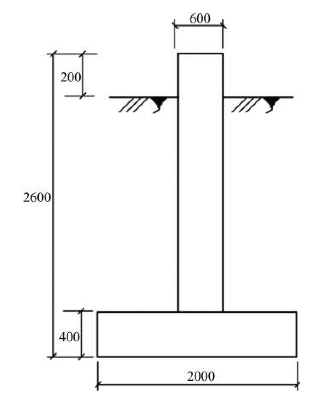

图2-3-5　LZG2026基础结构

此时应注意复核设计图纸提供的工程量数据，包括混凝土方量、钢筋及地脚螺栓使用量等。LZG2026基础单个（腿）基础混凝土方量计算为

V=2×2×0.4+0.6×0.6×2.2=2.392（m3）

设计提供的LZG2026基础单个（腿）基础混凝土方量为2.39m3，而复核计算值为2.392m3，在以下工程量计算中应使用后者。

根据表2-3-3，C20混凝土采用32.5水泥，配合比为0.344∶0.460∶0.850∶0.180。LZG2026基础单腿使用混凝土2.392m3，因此其水泥、沙、石、水用量为0.823t、1.117m3、2.033m3、0.431t。根据表2-3-10，中沙的单位运输重量1.55t/m3，碎石的单位运输重量1.6t/m3；按现行装置性材料预算价格确定单价；查表1-2-1，综合考虑本案例工程地形划分为：平地7.4％，丘陵51.4％，山地41.2％，分别计算水泥、石、沙等材料的施工损耗率，钢筋、螺栓等材料直接应用表1-2-1中数据。

水泥的施工损耗率为

（7.4％+51.4％）×5.0％+41.2％×7.0％=5.824％

石的施工损耗率为

（7.4％+51.4％）×10.0％+41.2％×15.0％=12.06％

砂的施工损耗率为

（7.4％+51.4％）×15.0％+41.2％×18.0％=16.236％

将单腿基础工程量数据分别乘以4，得到整基基础工程量，填入表2-3-5中，再计算出总价和总重。

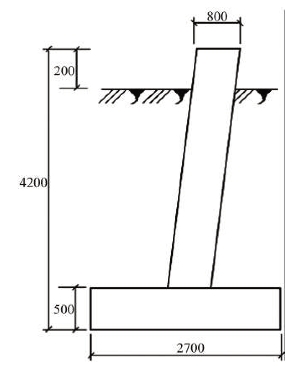

图2-3-6　XJG2742基础结构

2）XJG2742基础

如图2-3-6，XJG2742基础结构图。根据设计资料，XJG2742基础采用C20混凝土，单个（腿）基础混凝土6.03m3，钢筋设计用量（主筋Φ25、箍筋Φ8、支撑筋Φ8、底板筋Φ14）共计745.5kg；根据“铁塔基础根开表”，查出使用LZG2026基础的N22号铁塔（JC1-18）的地脚螺栓根开（正侧面）为260mm，地脚螺栓规格为M52；根据“斜柱式基础地脚螺栓加工图”，查出M52地脚螺栓使用材料如表2-3-8。

XJG2742基础单个（腿）基础混凝土方量计算为

设计提供的XJG2742基础单个（腿）基础混凝土方量为6.03m3，而复核计算值为6.013m3，在以下工程量计算中应使用后者。

与LZG2026基础一样，同理确定其水泥、沙、石、水用量等数据分别填入表2-3-5中，计算出总价和总重。

3）TWG1630基础

如图2-3-4，TWG1630基础结构图。根据设计资料，TWG1630基础采用C25混凝土，单个（腿）基础混凝土2.32m3，钢筋设计用量（主筋Φ16、外箍筋Φ8、内箍筋Φ 12）共计90.3kg；根据“铁塔基础根开表”，查出使用TWG1630基础的某铁塔（ZM1-30）的地脚螺栓根开（正侧面）为220mm，地脚螺栓规格为M36；根据“直柱式基础地脚螺栓加工图”，查出M36地脚螺栓使用材料如表2-3-8。

TWG1630基础单个（腿）基础混凝土方量计算为

设计提供的TWG1630基础单个（腿）基础混凝土方量为2.32m3，而复核计算值为2.194m3，在以下工程量计算中应使用后者。

与LZG2026基础一样，同理确定其水泥、沙、石、水用量等数据分别填入表2-3-5中，计算出总价和总重。

表2-3-8　地脚螺栓使用材料表

（二）杆塔工程

杆塔工程包括混凝土杆组立、钢管杆组立、铁塔组立、高塔组立、拉线制作及安装、接地安装等。

1.几种常见杆塔组立形式的装置性材料统计相关要求

（1）混凝土杆组立

定额中“每基重量”系指杆身自重与横担、叉梁、脚钉（爬梯）、拉线抱箍等全部杆身组合构件的总重量，不包括底、卡、拉盘的重量。

（2）钢管杆组立

定额中“每基重量”系指钢管杆杆身自重与横担、螺栓等全部杆身组合构件的总重量。

（3）铁塔组立

定额中“每基重量”系指铁塔总重量为(www.daowen.com)

总重量=∑（铁搭本身所有的型钢、连板、螺栓、脚钉、爬梯等）×（1+3）　（2-3-8）其中，3％为塔材以大代小增加量，钢管塔不计列。

（4）高塔组立

适用于塔全高超过70m的高塔组立。

杆塔组立按不同重量等级以“基”统计；拉线制作以“根”统计，应注意其长度区别；接地安装以“根”统计，应注意接地极（接地引下线）的长度。

2.案例工程二杆塔工程装置性材料统计（附表二）

（1）案例工程二杆塔工程装置性材料统计表

1）杆塔工程装置性材料统计

根据设计资料，本工程全线使用铁塔137基，其中直线铁塔86基，耐张、转角铁塔51基，如表2-3-9。

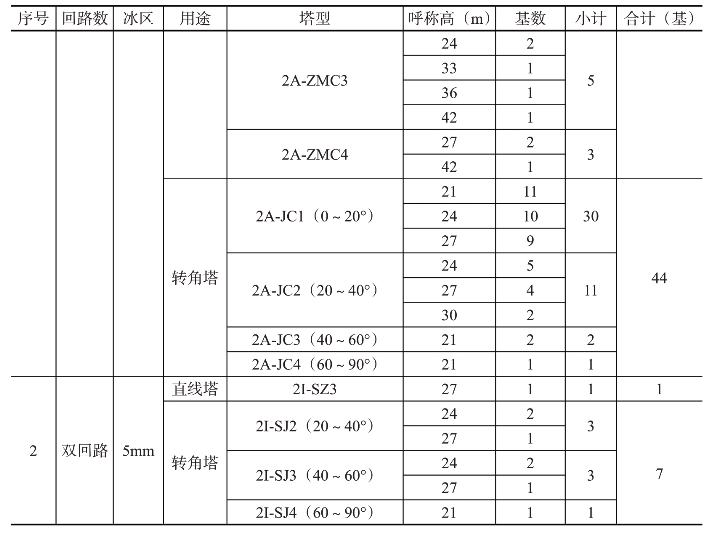

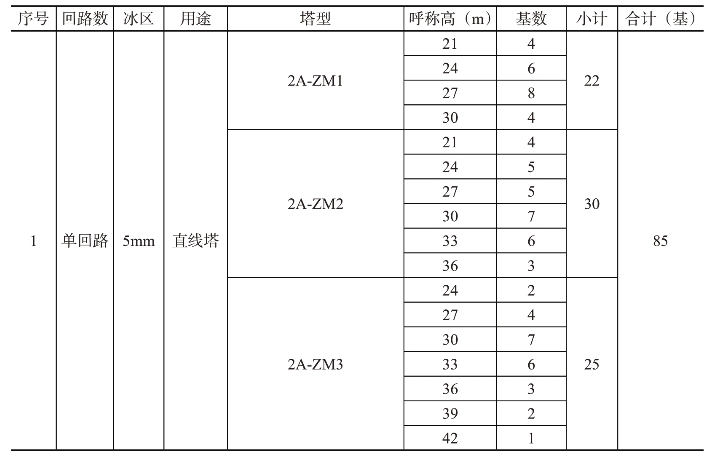

表2-3-9　具体塔型及数量统计表

续表

通过查阅设计资料中“××型塔单线图及材料汇总表”，得出各型铁塔包括角钢、螺栓、脚钉、垫圈等材料的设计用量，填入表2-3-10。

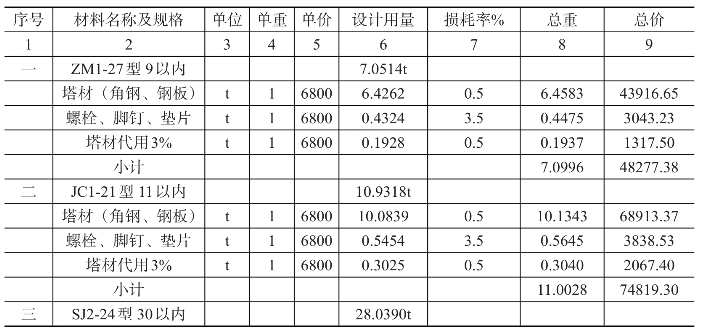

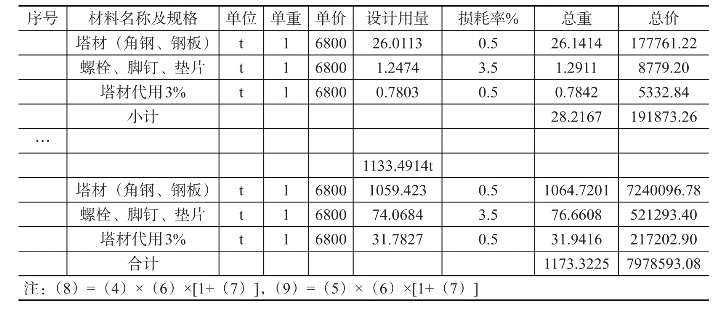

表2-3-10　案例工程二杆塔工程装置性材料计算表

续表

注：价格单位为元，单价为示例预算价格，实际工程中应以工程设计当时当地装置性材料预算价或合同价为准。

根据表2-3-9中所列铁塔各塔型使用数量，以及表2-3-10中各塔型塔材、螺栓、脚钉、垫片设计用量，分类汇总即得到本案例工程杆塔工程的装置性材料量（见表2-3-10），此处限于篇幅不再赘述。

2）杆塔组立工程量统计

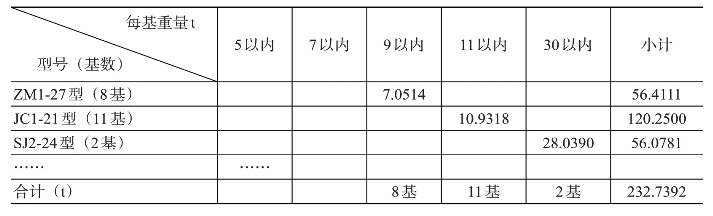

根据表2-3-9中所列铁塔各塔型使用数量，以及表2-3-10中各塔型塔材设计用量，按照铁塔安装定额子目划分，填入表2-3-11以方便计算安装费。

表2-3-11　杆塔组立工程量统计计算表

3）接地安装工程量统计

根据“初步设计总说明书”，本案例工程使用137套接地装置，其中丙型占10％，丁型占35％，戊型占50％，己型占5％。根据初步设计资料中“设备材料汇总表”，接地装置工程量统计如表2-3-12，注意计算复核工程量。

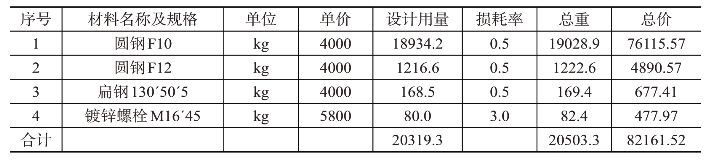

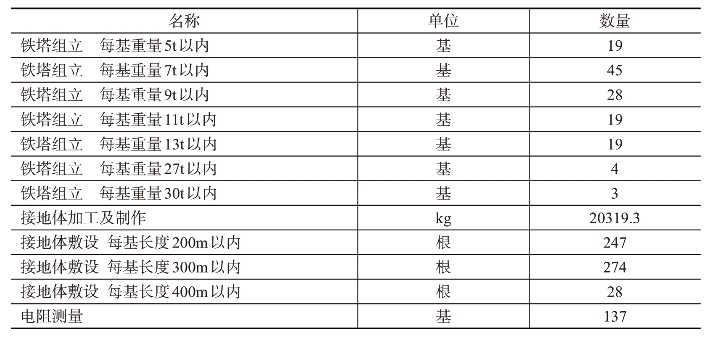

表2-3-12　接地安装工程量统计计算表

汇总表2-3-12中圆钢和扁钢设计用量为20319.3kg，即为接地体加工及制作工程量，填入表2-3-13；如图2-0-2，本案例工程中使用的接地装置为丙、丁、戊、己型，每个接地装置敷设的F10接地圆钢4根，每根长度分别为28m、38m、68m、86m，根据各型接地装置使用比例计算接地圆钢根数，填入表2-3-13。将表2-3-11中“合计”栏数据，填入表2-3-13。

表2-3-13　案例工程二杆塔工程工程量统计表

（2）计算说明

下面以本案例工程中使用的几种铁塔的装置性材料统计计算为例，说明杆塔工程装置性材料统计计算方法。

1）ZM1-27型直线塔

查阅设计资料中“ZM1型塔单线图及材料汇总表”，ZM1-27型直线塔各种材料设计用量分别为：角钢，Q345为2644.2kg，Q235为3079.8kg；钢板，Q345为365.0kg，Q235为337.2kg；螺栓，6.8级，M16为183.5kg，M20为211.8kg；脚钉，6.8级，36kg；垫圈（垫片）1.1kg。将角钢和钢板量相加后填入表2-3-8“塔材”栏，将螺栓、脚钉、垫圈（垫片）量相加后填入表2-3-10。

2）JC1-21型转角塔

查阅设计资料中“JC1型塔单线图及材料汇总表”，JC1-21型转角塔各种材料设计用量分别为：角钢，Q345为4375kg，Q235为4105.4kg；钢板，Q345为1214.9kg，Q235为388.6kg；螺栓，6.8级，M16为99.5kg，M20为284.1kg，M24为129.2kg；脚钉，6.8级，31.1kg；垫圈（垫片）1.5kg。同理填入表2-3-10。

3）SJ2-24型转角塔

查阅设计资料中“SJ2型塔单线图及材料汇总表”，SJ2-24型转角塔各种材料设计用量分别为：角钢，Q345为11239.7kg，Q235为10342.8kg；钢板，Q345为3454.2kg，Q235为974.6kg；螺栓，4.8级（M16）为220.4kg，6.8级（M20）为933.9kg；脚钉，4.8级（M16）为63.8kg，6.8级（M20）为28.3kg；垫圈（垫片）1.0kg。同理填入表2-3-10。

4）接地装置材料

查表2-0-4，每套丙、丁、戊、己型接地装置使用Φ12圆钢均为8.88kg，137套接地装置中，丙型占10％，丁型占35％，戊型占50％，己型占5％。本案例工程接地装置Φ12圆钢设计用量计算为

（8.88×10％+8.88×35％+8.88×50％+8.88×5％）×137=1216.6（kg）

同理可得Φ10圆钢、扁钢和镀锌螺栓设计用量，填入表2-3-12。

（三）架线工程

架线工程包括导线、避雷线、光缆架设，导线、避雷线、光缆跨越架设，耦合屏蔽线安装，拦河线安装，光缆测量与接续。

1.相关要求

定额分一般架设和张力架设两种，使用时应根据施工图设计要求套用。定额按导线和避雷线截面设置子目，并已包括跳线绝缘子串安装，不列电压等级。架线工程量以线路总长为准，且悬挂点高差角在10°范围以内。定额中导线是按三相交流单回线路工程考虑。

2.案例工程二架线工程装置性材料统计

（1）案例工程二架线工程装置性材料统计表，见表2-3-14。

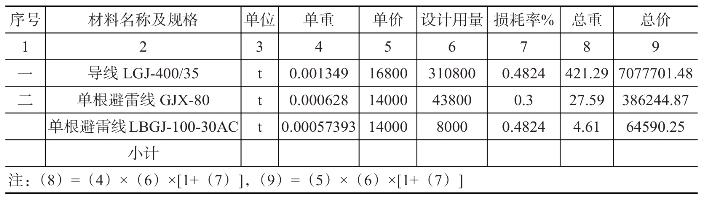

表2-3-14　案例工程二架线工程装置性材料统计表

注：价格单位为元。

（2）计算说明

根据导线、避雷线和光缆的回路数，导线分裂数，导线、避雷线和光缆根数，单位长度重量，线路长度，再计及损耗得总重。计算公式为

式中，n1为导线、避雷线和光缆的回路数，分单、双、多回；n2为导线分裂数，分双分裂、四分裂、六分裂、八分裂等，避雷线和光缆则取1；n3为导线相数、避雷线和光缆根数；G0为导线、避雷线和光缆的单位长度重量，kg/km；∑li为线路长度，即沿线各挡挡距之和，km。这里的线路长度本应是导线、避雷线或光缆的实际长度，因初步设计阶段各档的档距、高差、弧垂均未确定，一般用线路总长替代，施工图设计后即可计算出实际长度。存在的误差部分则根据经验并结合工程地形，通过适当放大工程量来处理，表2-3-14中数据未经放大处理。

损耗率为导线、避雷线和光缆的损耗率不同，同时与地形有关，详见《电力建设工程预算定额（第四册送电线路工程2006年版）》；本案例工程导线（含良导体底线）的施工损耗率为0.4824％。计算式为

（7.4％+51.4％）×0.4％+41.2％×0.6％=0.4824％

根据设计资料，本案例工程亘长51.8km，导线采用双分裂LGJ-400/35，避雷线采用单根避雷线配合OPGW，其中GJX-80型避雷线长43.8km，LBGJ-100-30AC型避雷线长8km。

由式（2-3-10）、（2-3-11）计算导线避雷线的总重和总价。

1）导线的总重为

1×2×1.349×51800×3×（1+0.4824％）=421291.75（kg）

2）GJX-80避雷线的总重为

1×1×0.628×43800×1×（1+0.3％）=27588.92（kg）

3）LBGJ-100-30AC避雷线的总重为

1×1×0.57393×8000×1×（1+0.4824％）=4613.59（kg）

同理计算总价。表2-3-14中单价为示例预算价格，实际工程中应以工程设计时当时当地装置性材料预算价或合同价为准。

（四）附件工程

附件工程包括绝缘子串悬挂，导线悬垂线夹安装，均压环、屏蔽环安装，防振锤、间隔棒安装，重锤安装，阻尼线安装，阻冰环安装。

1.相关要求

绝缘子串悬挂适用于直线、直线转角及换位杆塔的绝缘子串安装，不包括耐张金具及耐张绝缘子串安装。耐张导、地线端头制作，跳线串安装，跨越跳线端头制作及安装，直线转角及换位杆（塔）地线的绝缘子串安装，这些工作内容均包括在架线工程中。

附件工程安装的装置性材料主要是指绝缘子和金具，分别按“串”“个”“套”统计。绝缘子分为导线用悬垂串、耐张串以及地线用绝缘子，金具包括联板类、挂环类、碗头挂板类和其他类，其他类金具包括线夹、均压环、屏蔽环、防振锤、间隔棒、重锤、阻尼线、阻冰环、接地螺栓、引下线等。

2.案例工程二附件工程装置性材料统计表

（1）案例工程二附件工程装置性材料统计表，见表2-3-15。

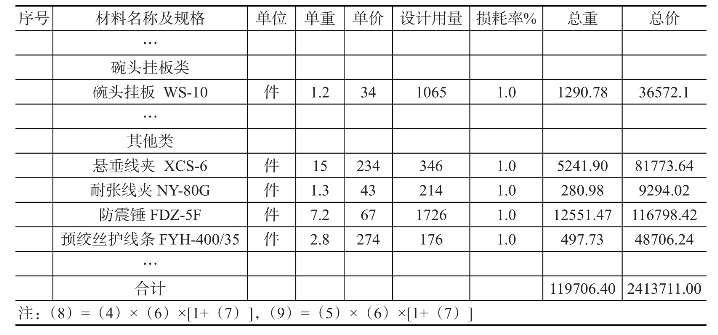

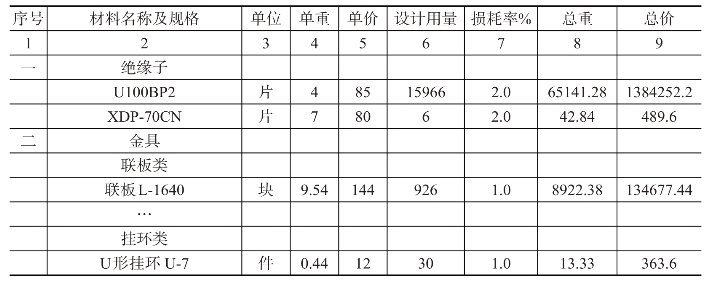

表2-3-15　案例工程二附件工程装置性材料统计表

续表

注：重量单位为kg，价格单位为元，单价为示例预算价。

（2）计算说明

1）绝缘子数量的计算。

参考设计资料中“设备材料汇总表”，导线绝缘子U100BP2设计用量为15966片，地线绝缘子XDP-70CN设计用量为6片。根据表2-0-7金具绝缘子串型及其具体使用范围表和表2-3-9具体塔型及数量统计表，计算本案例工程中绝缘子和金具设计用量，以此对设计提供的材料量进行复核，然后填入表2-3-15。

2）金具数量的计算。

方法同上。只是金具的种类和数量较多，表2-3-15只选取部分材料列表，其他限于本书篇幅不再赘述。

在统计绝缘子、金具数量时，应注意线路两端的门型构架或分支杆塔上的耐张绝缘子金具串是否遗漏。

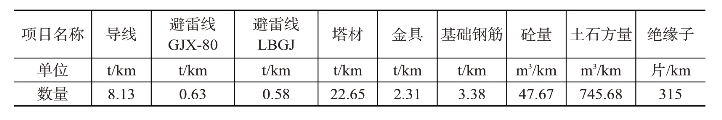

根据表2-3-5、2-3-10、2-3-12、2-3-14、2-3-15，计算案例工程二主要装置性材料及工程量指标，见表2-3-16。

表2-3-16　主要装置性材料及工程量指标表
