1.设计气象条件组合（略）

2.导地线型号

导线采用2×LGJ-400/35（GB1179-83）型钢芯铝绞线。大号侧变电站进线段约8.0km采用OPGW-100与另一根良导体LBGJ-100-30AC（YB/T124-1997）铝包钢绞线成双地线，其他地段采用GJX-80（1×7-11.4-1270-A-YB/T183-2000）稀土锌铝合金镀层钢绞线与OPGW-100配合，OPGW挂在线路右侧地线支架上。

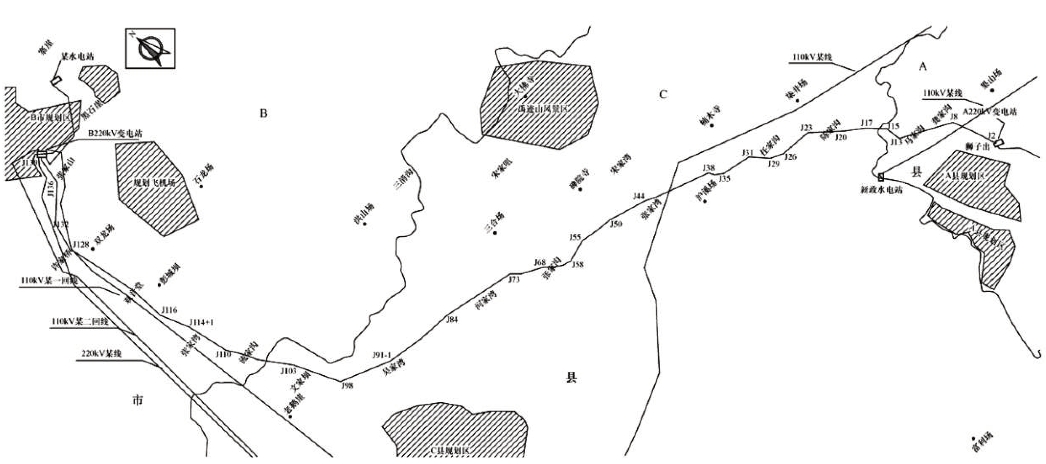

图2-0-1　线路路径示意图

3.相分裂导线排列形式及间距

导线为垂直排列双分裂，一般不安装间隔棒，档距大于700m时的加装间隔棒，分裂间距为400mm。

为方便引下线的施工，变电站进出线档分裂导线采用水平排列方式，加装间隔棒，分裂间距为400mm。

耐张塔中相跳线采用垂直排列方式，边相跳线采用水平排列方式，加装跳线间隔棒，分裂间距为200mm。

4.导地线的防振

本工程导线和地线一般采用防振锤防振，对于重要的交叉跨越（包括35kV及以上电压等级的高压送电线路，I级通讯线路，主干公路、嘉陵江等）的直线塔，除防振锤外，加装预绞丝护线条进行联合保护。防振锤使用型号及安装个数见表2-0-2。

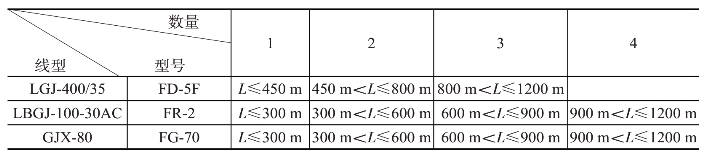

表2-0-2　防振锤使用型号及安装个数表

5.绝缘配合及防雷保护

（1）污秽等级的确定

本工程线路所经地区无大的污染源，根据四川省电力公司2006年出版的《四川省电力系统污区分布图》，结合现场实地调查收资情况，确定大号侧变电站进线段5km为Ⅲ级污秽区，其余部分为Ⅱ级污秽区，按Ⅲ级污秽区下限设计。

（2）绝缘配合

本工程线路所经地带海拔高程不超过600m，绝缘子串绝缘子片数按能耐受长期工频电压作用确定，受污秽等级的控制。本工程线路多位于丘陵、山区，运行维护条件差，为方便运行维护，设计推荐Ⅱ、Ⅲ级污区悬垂串、耐张串均采用玻璃绝缘子U100BP2，Ⅱ级污区悬垂串和耐张串分别为14和15片，Ⅲ级污区各增加一片。两端进线构架侧采用瓷质绝缘子，防止玻璃绝缘子因故自爆而危及变电站设备和运行人员。

按设计规程的规定，铁塔高度超过40m，按高度每增加10m，绝缘子串增加一片绝缘子设计。

本工程线路所经地段海拔高程均在600m以下，不需要特殊考虑增加空气间隙，本工程所取空气间隙值见表2-0-3。

表2-0-3　空气间隙值表

注：带电作业人员需要停留工作的部位，带电作业还应考虑人体活动范围30～50cm。

（3）防雷保护与接地

本工程线路所经地区年平均雷电日为40天，属中雷区。线路全线采用架设双避雷线进行防雷保护，地线采用直接接地方式。为便于线路两端变电站接地电阻的准确量测，进出线档靠门型构架侧地线耐张金具串加一片XDP-70C型无裙瓷质绝缘子。非测量状态下，应将该绝缘子短接。

接地装置。根据本工程的地质情况，接地装置采用典型设计，即环形加风车式放射形浅埋水平布置接地形式，如图2-0-2所示，与杆塔基础自然接地相结合。除甲型接地装置外，乙、丙、丁、戊、己型的形式相同，仅A取值不同，A乙为5m、A丙为20m、A丁为30m、A戊为60m、A己为78m。接地装置按土壤电阻率选用，如表2-0-4，其中丙型占10％、丁型占35％、戊型占50％、己型占5％。接地体采用Φ10圆钢，引下线采用Φ12圆钢，均要求热镀锌处理、接地引下线不得露出地面过长。按照设计规程和反措细则规定，杆塔接地电阻在雷雨季节干燥时的工频接地电阻不得超过表2-0-5中所示数值。

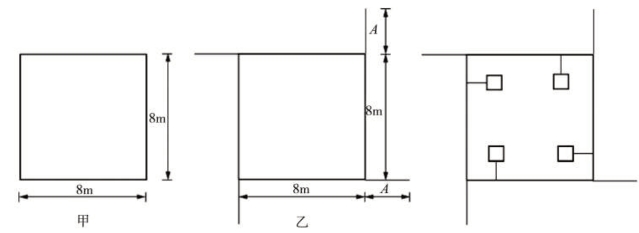

图2-0-2　接地装置形式及其与铁塔连接示意图

6.绝缘子串及金具

玻璃绝缘子的主要尺寸及特性见表2-0-6。

导地线接续均采用液压方式。见表2-0-7，本工程使用的金具绝缘子串型及其具体使用范围，详见图2-0-5、2-0-6绝缘子金具串组装一览图。

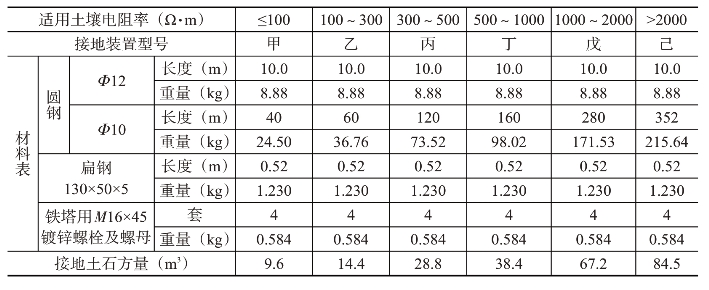

表2-0-4　接地装置选用及其材料表

(www.daowen.com)

表2-0-5　工频接地电阻取值表

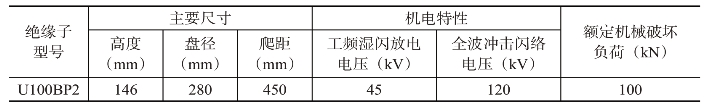

表2-0-6　绝缘子主要尺寸及特性表

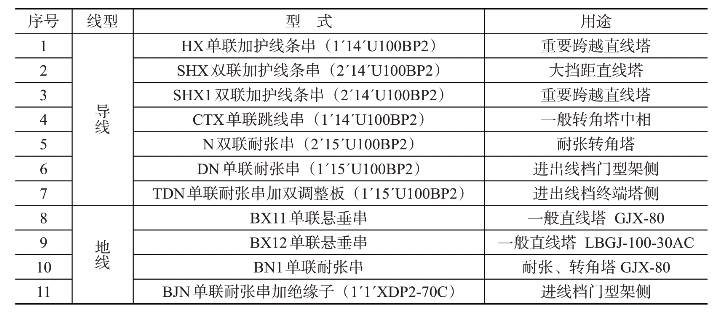

表2-0-7　金具绝缘子串型及其具体使用范围表

7.导线换位及相序配合

本工程线路长51.8km，按设计规程要求，导线不需要进行换位。因两端变电站不对应，在线路工程两侧终端塔调整相序。

8.导线对地和交叉跨越距离

导线对地和交叉跨越距离见表2-0-8。

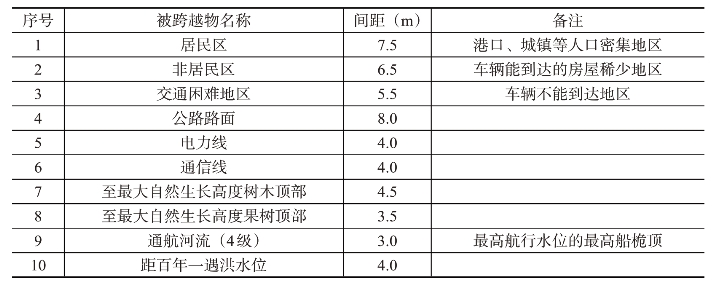

表2-0-8　导线对地和交叉跨越距离表

9.通信保护

本工程属中性点直接接地系统，导线大多呈三角形排列。临近主要电信线路为架空光缆，经测算，本工程对影响范围内电信线路无危险、干扰影响，对临近无线电设施的危险和干扰影响均满足防护间距要求，无影响。

10.杆塔及基础

（1）杆塔

本工程全部采用全方位不等高腿自立式铁塔，直线塔采用猫头型（呼称高为21～42m），转角塔采用“干”字形（呼称高为18～36m），双回线路部分采用双回鼓形塔，塔身断面均为正方形，均选自2005年版《国家电网公司输变电工程典型设计》。全线选择ZM1、ZM2、ZM3等12种塔型，见表2-0-9，参见图2-0-3，杆塔一览图（其中，JC2、JC3、JC4塔形同JC1；SJ3、SJ4塔形同SJ1）。

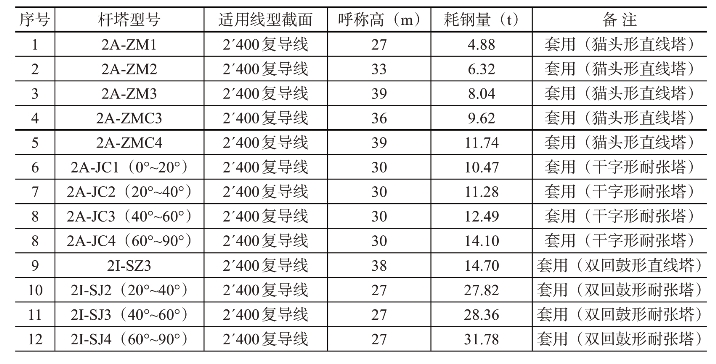

表2-0-9　杆塔表选用一览表

全线共计使用铁塔137基。平均挡距为0.38km，平均耐张段长度为1.04km，其中直线铁塔86基，平均呼称高28m；耐张或转角铁塔51基，平均呼称高22m。杆塔用钢材为Q235、Q345钢，连接螺栓M16螺栓为4.8级，M20和M24螺栓为6.8级。

各塔位最短腿基础立柱顶面以上、8.0m平面以下范围内的全部铁塔螺栓采用防盗螺栓，其余螺栓采取防松措施。

（2）基础

本工程所采用基础形式，是根据现场地形，结合工程地质和水文地质情况确定。沿线地震烈度为VI度，遵照《电力设施抗震设计规范》（GB50260-96），基础不考虑防震措施。全部采用钢筋混凝土现浇基础，其形式共有四大类（八种）：岩石嵌固式基础（QG）、直柱式全掏挖基础（TW）、斜柱式基础、直柱式柔性基础（LZ），如图2-0-4，基础一览图。

基础混凝土强度等级为C20和C25级，基础垫层和地脚螺栓保护帽为C10级。基础用钢材为HPB235（Q235）和HRB335（20Mnsi）级钢筋；地脚螺栓圆钢采用35号钢或16Mn钢、钢板采用Q235、Q345钢。混凝土沙、石、水、水泥（32.5普通硅酸盐水泥）均应符合相应标准规范的规定。

（3）施工说明及要求、运行维护注意事项、环境保护及水土保持措施（略）

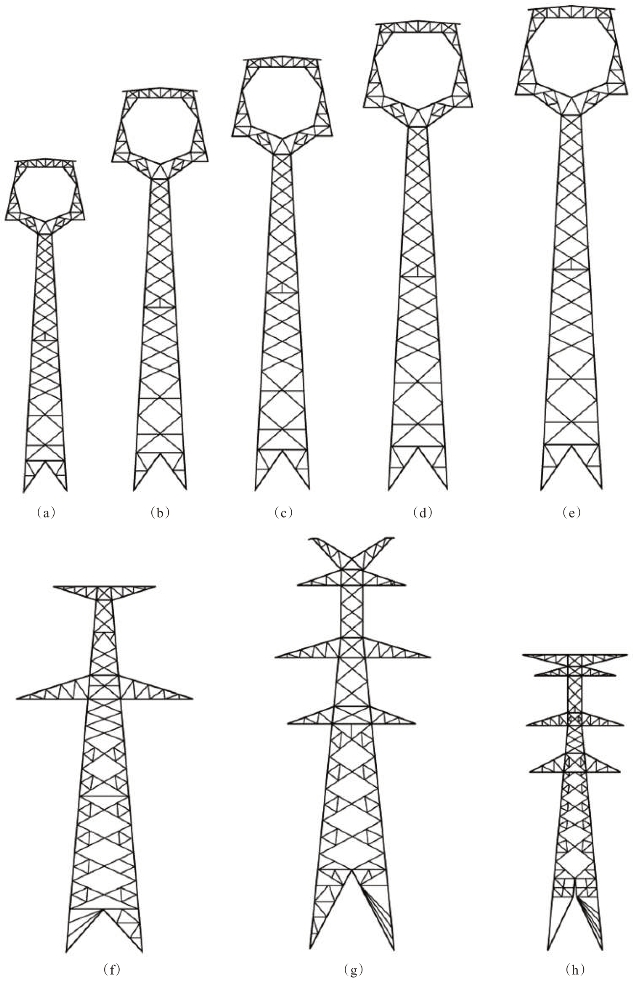

图2-0-3　杆塔一览图

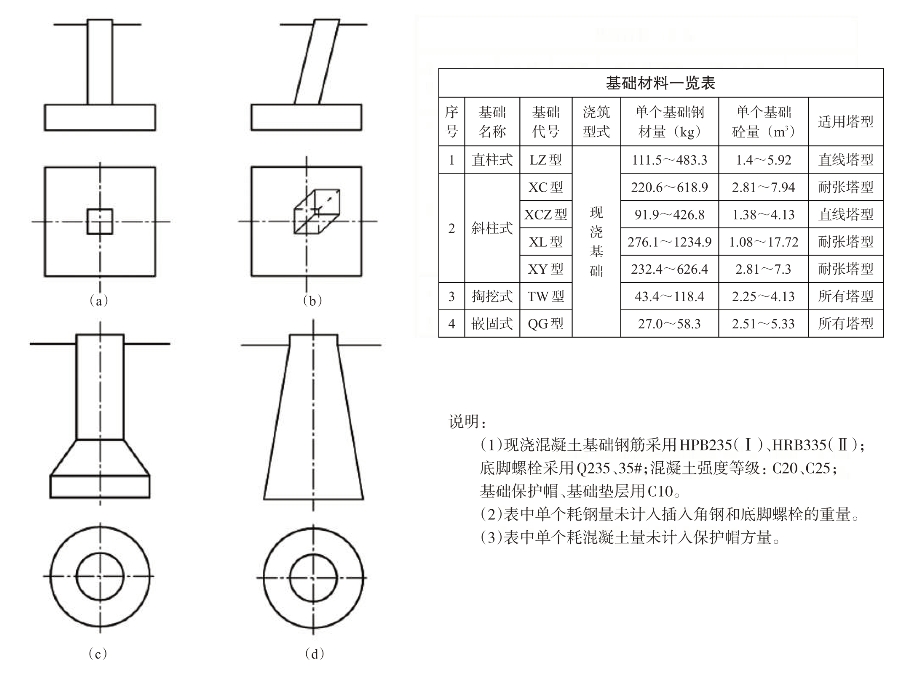

图2-0-4　基础一览图

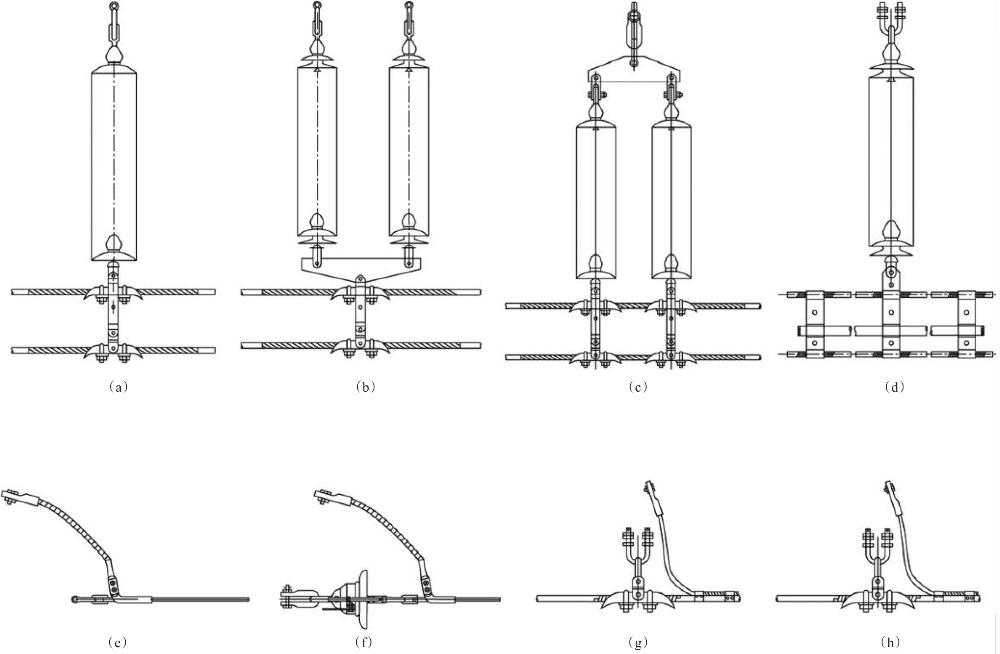

图2-0-5　导线悬垂串及地线绝缘子金具串组装一览图

图2-0-6　耐张绝缘子金具串组装一览图
