应用架构描述了业务应用划分、应用组件构成，业务应用与业务能力、业务流程之间的关系，业务应用间及业务应用内部各部分间的集成关系，以及业务应用部署模式等。应用架构设计分为以下4个步骤：识别应用功能、定义应用划分、确定应用边界和明确应用分布。

1.识别应用功能

识别应用功能是指建立应用与业务能力之间的映射关系，识别出应用功能。将分析识别的应用功能按应用特性进行分组。具体的步骤如下。

1）依据业务需求，抽取关键业务场景。

2）通过系统分析，建立应用与业务能力之间的映射关系。

3）对业务能力维度和业务架构进行审阅，识别出相关的应用功能。

4）将分析识别的应用功能按应用特性进行分组，总结出一份完整的应用功能清单，应用功能清单如表5-5所示。

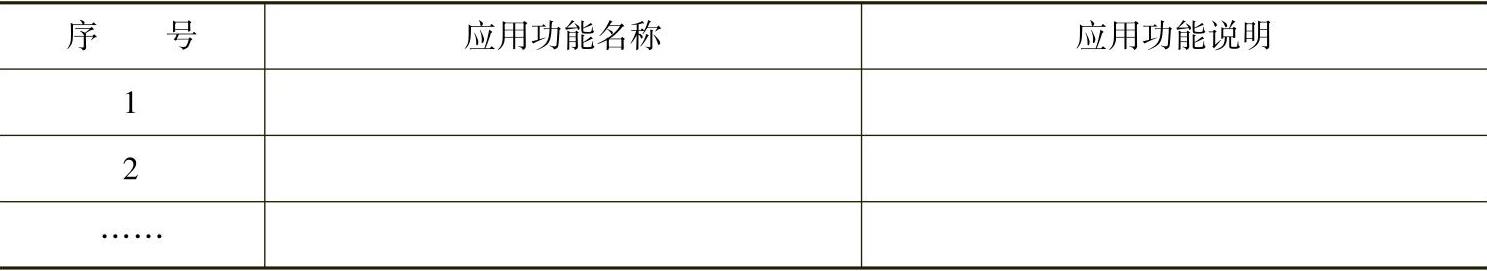

表5-5 应用功能清单示例

2.定义应用划分

在确定了基本的应用功能之后，还要做细化工作，为每一个应用功能定义若干个应用功能模块。基本步骤如下。

1）对业务流程的连续性、业务数据的完整性与流动性进行综合分析。

2）对应用功能进行逻辑组合与划分。

3）描述每一个功能模块所实现的功能。

4）检查由两个或多个应用支持的功能，以排除重复统计的应用。

5）输出应用功能模块图清单。应用功能模块清单如表5-6所示。(www.daowen.com)

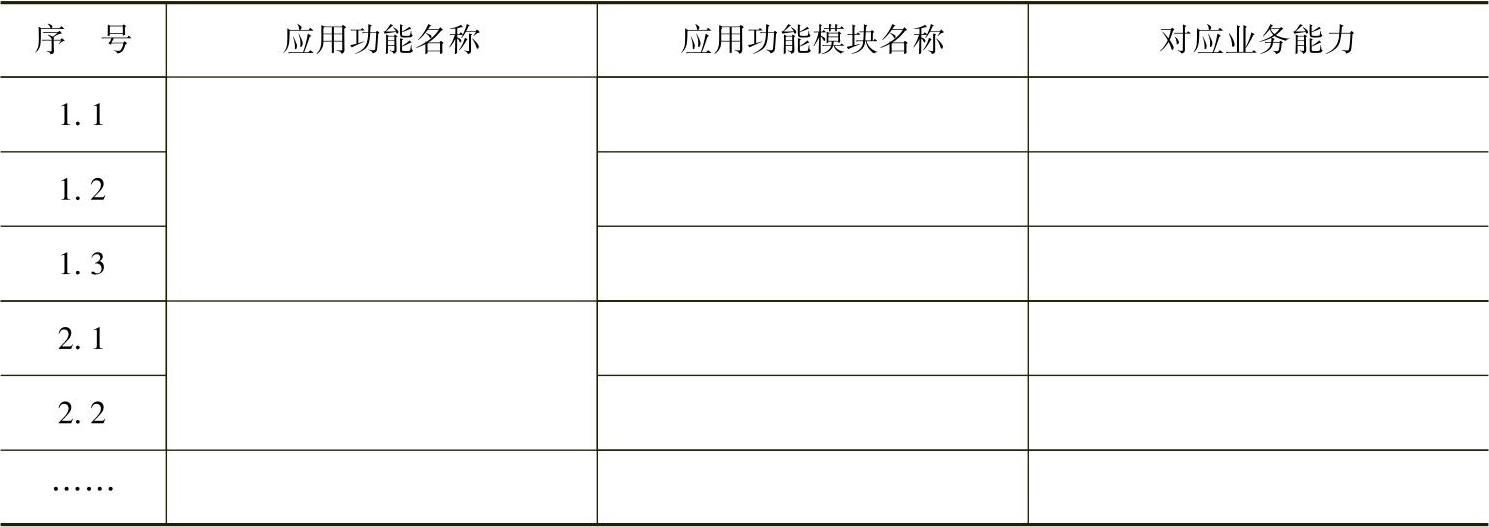

表5-6 应用功能模块清单

3.确定应用边界

确定应用边界是指明确所有应用的内外部集成关系，明确集成的信息流、类型、频度和交互方式等。基本步骤如下。

1）定义源应用功能。

2）定义源应用功能模块。

3）定义目标应用功能。

4）定义目标应用功能模块。

5）明确源到目标信息流。

6）明确目标返回信息流。

7）明确集成频度，如年度、月度、周、日和实时等。

8）明确交互方式，如EDI数据传输、文件传输、XML传输和消息传递等。

通过上述的分析输出应用框架及应用集成关系图。

4.明确应用分布

明确应用分布是通过应用分布分析，明确应用的总体布局、应用/业务分布及应用部署模式。这项工作与前3个步骤相对比较独立。
