总体应用框架是从功能角度对每个应用系统进行分析，重点梳理系统的功能模块，从功能角度出发对系统进行梳理，分析应用与业务的对应关系，最终总结出总体的应用框架。图5-4所示是某汽车制造企业的总体应用架构框架。

总体应用框架与应用架构布局规划的差别在于，前者是总体应用功能的汇总和分层展示，不会涉及系统与组织的关系，而应用架构布局规划涵盖的信息则更加丰富。

相信很多人对这样类似的架构图并不陌生，这是一种比较理想的目标架构框架，即未来企业应该具备哪些应用，每一个应用有哪些主要模块，以及每一个应用在总体框架中的位置。对这一框架有两点可以进一步深入探讨。

第一，上面的架构框架更多的是支撑企业内部运作，与外部用户交互的渠道很少，也没有直接进行电商销售的应用，可以看出来这是一种比较封闭状态下的应用架构框架。在互联网时代，这种框架必须进行改造，增加客户交互应用、电商销售类应用及大数据分析利用类应用等，以便直接与客户互动，更好地响应客户需求。这些内容将会在5.2节进行详细阐述。(www.daowen.com)

第二，总体应用框架是分层级的，不同层级的应用架构图是给不同的人看的。上面看到的这个示例可以看做是第二级的，主要是给业务部门领导了解IT总体状况使用的。在此之上的第一级则可以更加概括，只要列出几大系统的名称和相互关系即可，这样的图主要是给企业领导和外部人员看，因此不需要太详细，不会涉及模块级别。而对于IT管理人员来说，到第二级还是太宏观，需要进一步细化到第三级，即某一系统所包含的主要功能模块，以及模块之间的集成、交互关系，这一层也通常称为应用功能交互视图。这是下一节将要讲述的内容。

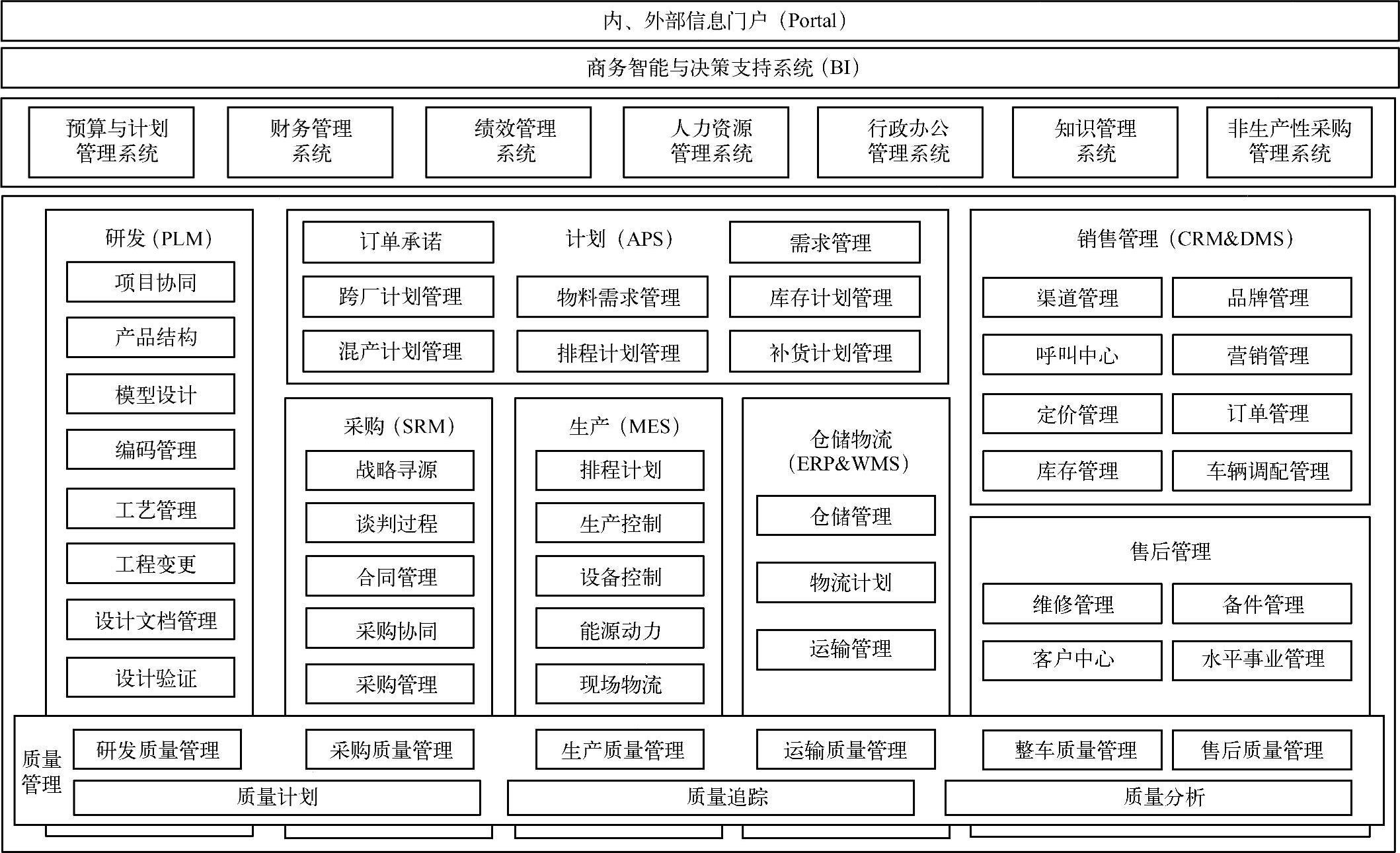

图5-4 某汽车制造企业总体应用架构框架
