任务书

一、实训目的

建设项目组织与管理课程实训是该课程教学的一个重要组成部分，是巩固和深化理论知识与工程实践有机结合的重要环节；通过实训，学生能比较系统地掌握单位工程施工组织设计的基本内容、基本方法和设计步骤，提高学生施工组织和管理的能力，对于一般的土建单位工程施工，能运用所学的建筑施工组织知识编制工程概况、施工方案、明确施工顺序和各工序之间的逻辑关系，绘制横道图进度计划和网络图进度计划；为毕业综合实训及从事建筑施工技术和管理工作打下基础。

二、实训内容和要求

（一）主要内容

本工程采用《建设工程施工合同示范文本》的格式和内容，本工程的工程量已给出。施工组织总设计的内容应当包括以下内容：

1．项目概况

项目概况应包括：项目的建筑与结构特点、功能要求与设计标准；场地环境分析与施工条件；项目管理特点与总体要求等，并配以必要的平面图。

2．工作部署

工作部署应当包括：施工程序；项目管理工作总体安排项目的质量、进度、费用和安全目标；资源使用计划（包括劳务、材料、采购、资金流量计划等）；专业分包计划等；

3．施工方案

实施方案应当包括：施工项目的组织形式与实施要点；物资采购管理；施工方案及施工管理（包括施工部署，施工流向与施工程序，施工方法、工艺与选比，健康、安全、文明施工内容与监控，环境保护内容与方法等）。

施工项目的组织形式与实施要点中应当包括：

（1）施工项目经理部组织结构图；

（2）组织结构中各部门的人员素质要求及数量确定；

（3）项目经理和部门经理的岗位职责（按照质量、成本、进度、安全、合同、文明施工等方面的管理和控制进行落实）；

（4）施工项目经理部组织结构及人员配置要体现精干和高效的原则。

4．进度计划，使用倒推法制定施工总进度计划，并绘制横道图和网络图。

5．质量计划

质量计划应当包括质量目标，质量体系，影响质量的因素分析，施工与采购质量控制，质量统计与分析。

6．资源需求计划

资源需求计划应当包括主要材料和周转材料需求计划，劳动力需求计划，预制品订货和需求计划，大型工具、器具需求计划，机电设备需求计划，采购计划等。

7．准备工作计划

准备工作应当包括技术准备，物资准备，劳动组织准备，施工准备，资金准备等。

8．项目现场总平面布置图

项目现场总平面布置图应当包括现场平面布置图及其说明等内容；施工现场的利用要充分，布局要合理；现场平面布置要充分考虑生产、生活设施的用地需要和水、电、交通运输等供应的便利；现场平面布置要满足安全文明施工的需要；临时设施和施工机械的设置要经过计算才能确定；绘图时要遵守制图标准的规定，图幅布局合理，图面主次分明、比例适当、尺寸齐全、清晰整洁，有必要的文字说明。

9．各项目标的控制措施

各项目标的控制措施应当包括：保证进度、质量、成本目标的措施，保证季节施工的措施，安全、健康与环境保护的措施，绿色文明施工措施等。

（二）要求

（1）描述工程概况

（2）确定施工方案，选择分部分项工程施工方法和施工机械，结合工程实际，针对各主要分部分项工程说明施工技术组织措施。

（3）提出保证工程质量、进度、安全施工、降低成本和文明施工的技术组织措施。

（4）绘制横道图施工进度计划，作一张2号图。(www.daowen.com)

（5）绘制一般双代号网络图，计算工序时间参数，要求逻辑关系正确，参数计算准确，置于文本说明书中。

（6）绘制双代号网络图施工进度计划，作一张2号图。

绘制横道图施工进度计划和双代号网络图施工进度计划，2号图纸二张，描图或铅笔图均可，描图要有较详细的底图，线型、文字、图幅要规范，布图合理，图面美观。

三、实训设计资料

1.工程概况

某住宅楼工程，共七层，建筑面积4 180 m2，屋面防水等级三级，耐火等级二级，结构类型框架结构，抗震设防烈度七度，层高2.8 m，檐口标高19.6 m。其平面图、立面图见图9.1、图9.2所示。其完整的CAD图纸请见教材封底二维码中的电子资源。

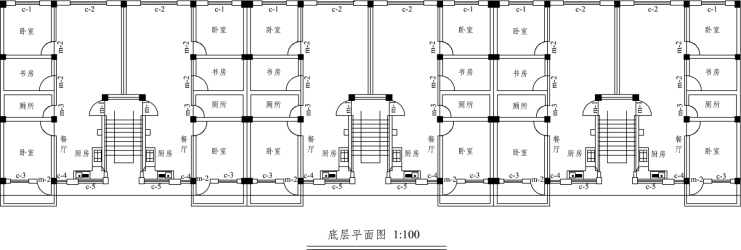

图9.1 底层平面图

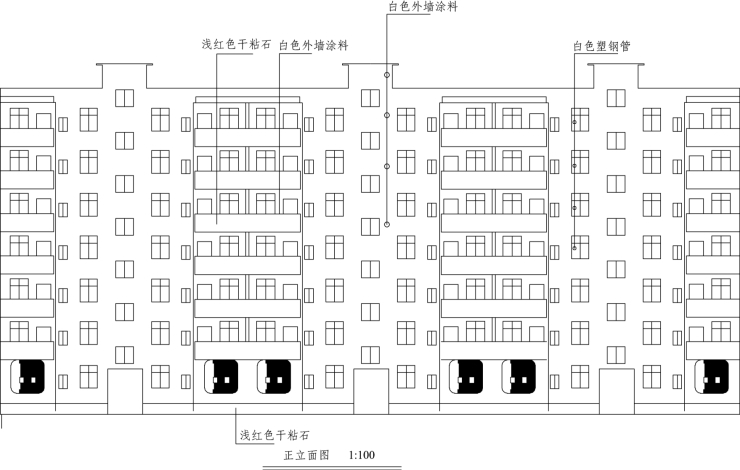

图9.2 正立面图

现场地势较平，自然地坪绝对标高为52.200 m，与室外地坪设计标高一致，根据地质勘察资料，建筑物所在地的地下水位较低，故施工时基底不会出现地下水，基底持力层为粉质黏土土层。

建筑物基础采用天然地基、砖砌条形基础，100厚C15混凝土垫层，基底标高－2.400 m，－0.960 m处设有一道钢筋混凝土基础圈梁，建筑物按六度抗震设防裂度设计，主体结构为砖墙承重，内外墙厚均为 240，单元四个大角，楼梯间四角，均设钢筋混凝土构造柱。在基础、第二、四层楼面及屋面设有钢筋圈梁。楼板为预应力圆孔空心板，屋面防水等级为Ⅱ级。

室内墙面、顶棚均为瓷性涂料，水泥砂浆楼地面，厨、厕内墙200×300瓷砖到顶，地面采用防滑地板砖，所有门窗均为木门、铝合金窗，外墙的檐口及窗台线、楼梯口的墙面上的做深蓝色面砖，其余外墙面均为白色面砖，所有的木门刷调和漆二遍，楼梯为现浇板式楼梯，楼梯栏杆为φ 14钢筋焊接，钢管扶手。

水电卫设备：给水管、排水管均为UPVC管，陶瓷便器，暗敷电线及普通强、弱电设施安装。

本建筑位于城郊区，交通方便，场地已三通一平，东南面距离主要公路10 m，西面距离原有建筑12.0 m，北面为小区规划住宅区，可作为施工用地。

工程于5月3日开工，日历工期按现行工期定额提前10%～15%左右。估算总工期为180天左右。

工程施工期间，最低气温5 °C，最高气温约35 °C。施工开始后，气温逐日上升，八月初最高，以后开始下降，六月下旬至九月为雨季。

2.主要准备工作概况

建设资金已落实，并已拨至建行；

施工合同已经签订，施工许可证已经办理；

施工现场“三通一平”工作已经就绪；

图纸会审和技术交底已经完成；

主要钢材、水泥的货源已落实，并各有一定数量的实物，预制构件均在预制厂制作，运距5 km。建设地点采用现场搅拌混凝土；

施工方已做好开工前的各项准备工作。

3.工程量一览表

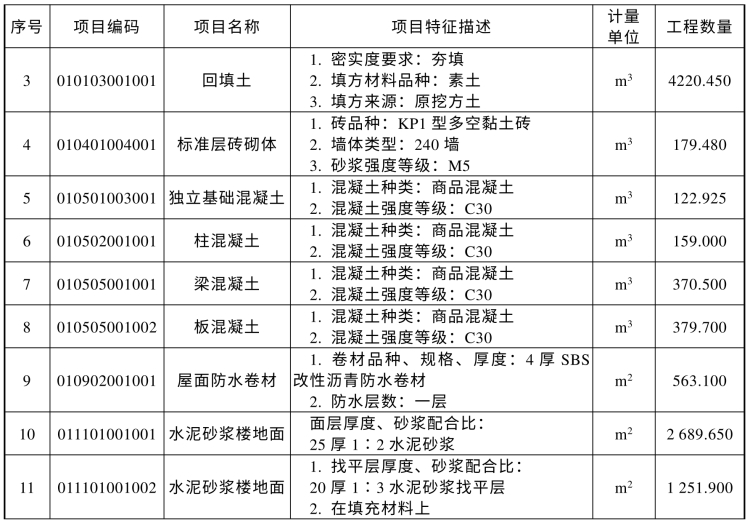

表9.1 工程量一览表

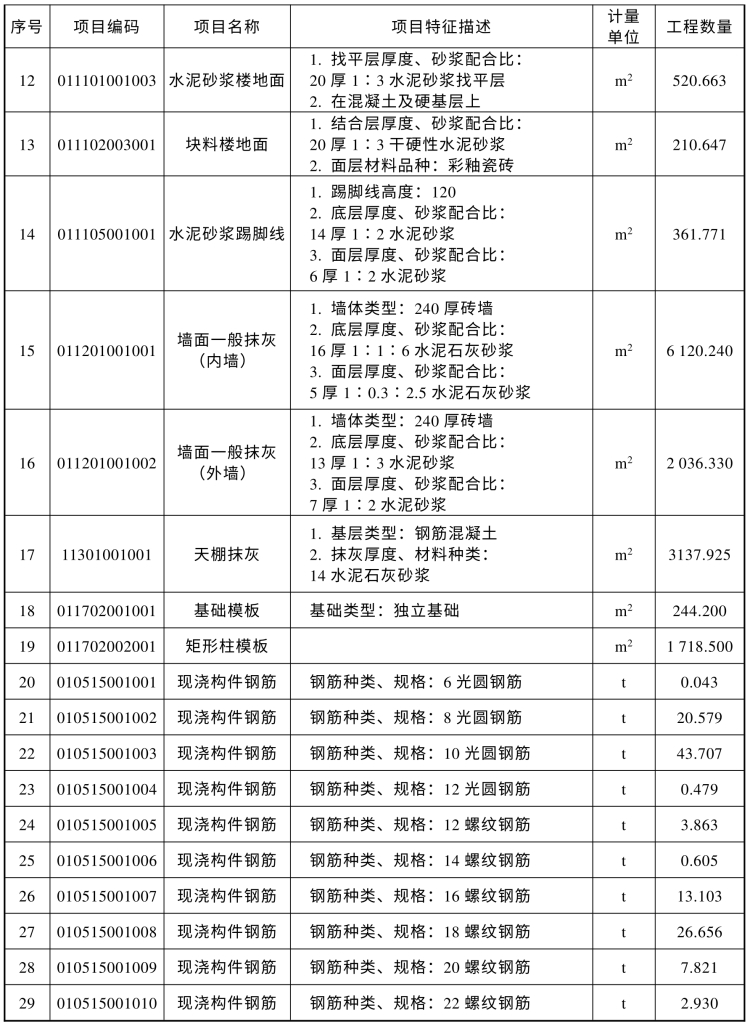

续表

四、实训考核评分标准

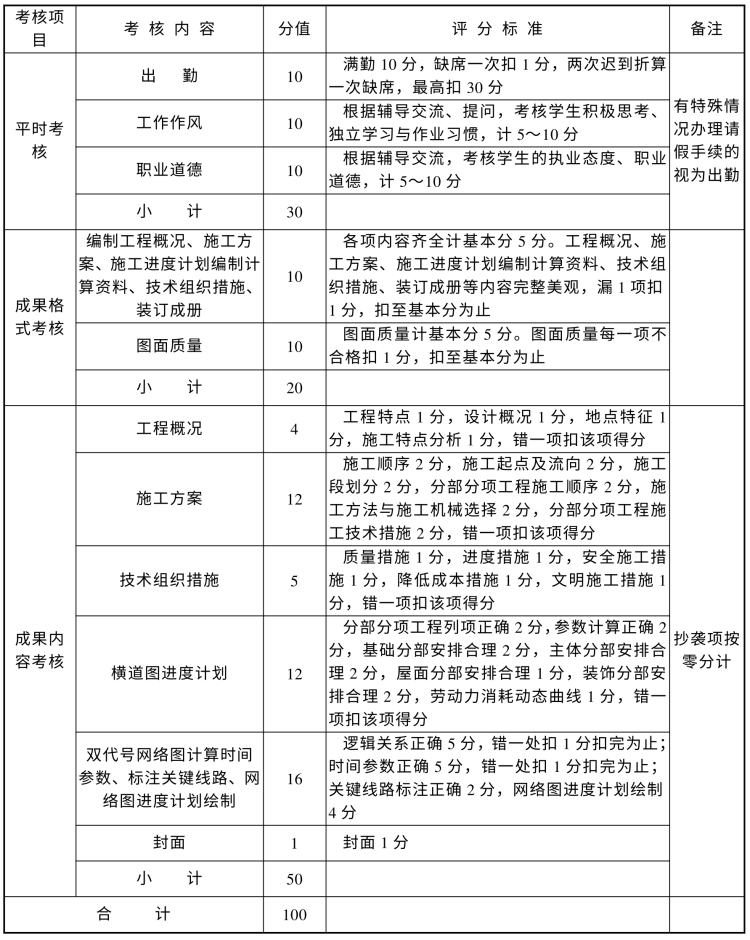

表9.2 实训考核评分标准
