1.软件介绍

广联达三维施工现场布置软件是用于建设项目全过程临建规划设计的BIM类场地建模软件，可以通过绘制或者导入CAD电子图纸、GCL文件快速建立模型，内嵌了所有施工项目的临时设施的构件库，拖拽即实现绘制，节约绘制时间。所有模型均为矢量模型或者高清模型，且模型都是仿真建立，且提供贴图功能，使用者可任意设计直观、美观的三维模型。可自动计算临建工程量。使现场临设规划工作更加轻松、更形象直观、更合理、更加快速。

2.案例工程操作

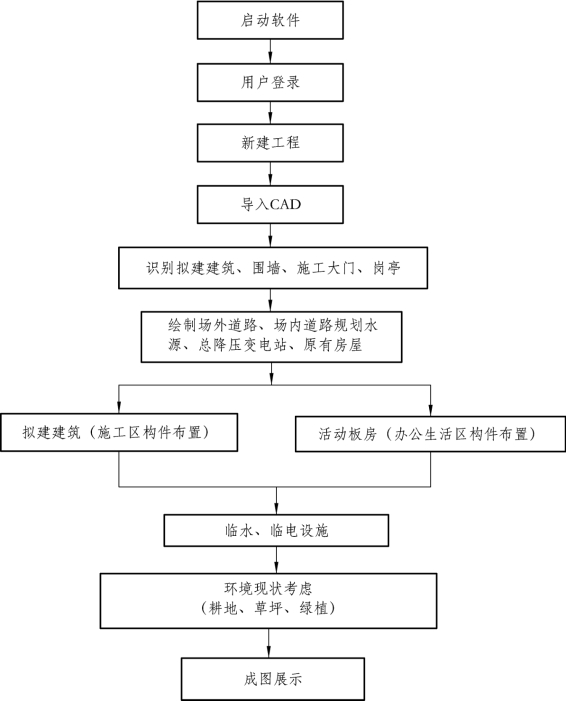

（1）软件操作步骤，如图8.4所示。

图8.4 广联达三维场布软件操作步骤

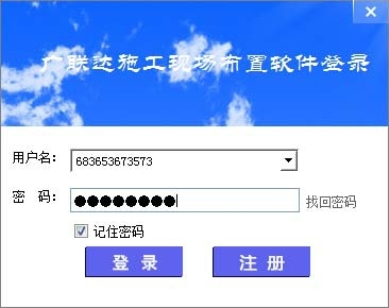

（2）启动软件与登录，通过开始菜单或者快捷方式启动软件后，进入用户登录界面，输入正确的用户名及密码即可登录（最新版中如果使用加密狗则可以自动登录）。如果没有用户名和密码，也能使用，但是在项目中只能绘制30个构件。

图8.5 广联达三维场布软件登录界面

（3）新建工程。

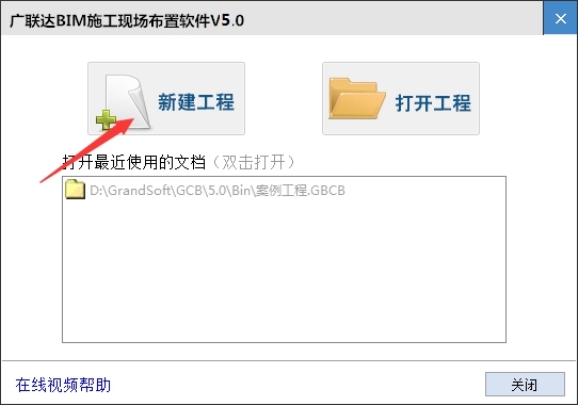

点击【新建工程】即可新建一个空白工程。

图8.6 新建项目界面

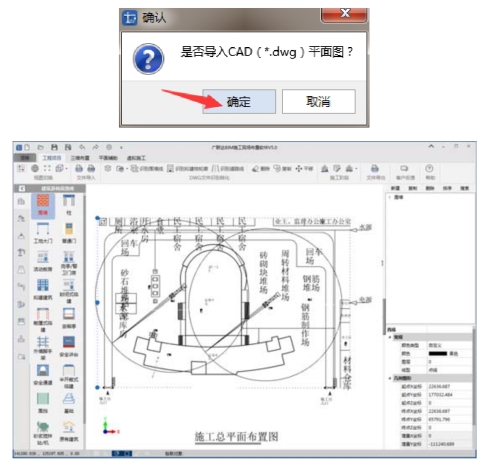

（4）导入CAD；CAD图纸选择主要为设计图纸的总平面图，可以用来设计施工现场总体布局，如果没有总平面图，也可以在软件中自行绘制，点击“确定”按钮后，在界面合适的位置单击鼠标左键，即可插入图纸。如图8.7所示。

图8.7 导入CAD图纸

（5）绘制场布元素；在软件的左侧工具栏中，提供了“建筑及构筑物库”“绿色文明施工配套设施”“材料及构建堆场”“大型施工机械”“交通运输”“临水电系统”“三维图元”“其他图库”以及“自定义构件”绘图工具栏，选择合适的工具栏，选中相应的构件，即可进行绘制，在绘制时，可以对绘制的构件属性进行设置，比如墙的高低，门的大小、名称，堆场的大小、颜色，拟建建筑的高度、材质等，如图8.8所示。(www.daowen.com)

图8.8 绘图构件与属性

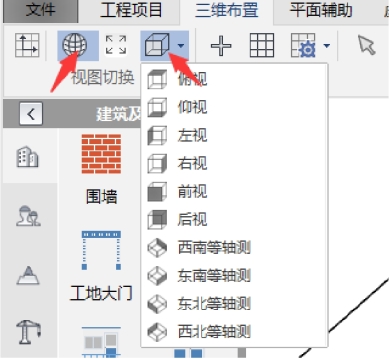

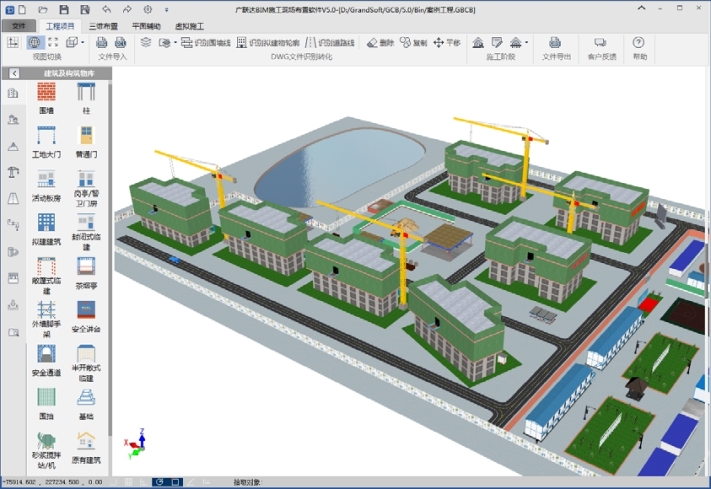

（6）绘制中，可以通过三维观察的方式来对场地布置情况进行修正。选中菜单栏的“动态观察”，按中鼠标左键，上下左右拖动，或者选中“三维观察”中的特定投影位置，即可进行场地的三维观察，如图8.9所示。

图8.9 场布三维显示

（7）绘制完毕后，即可进行保存，并进行导出和打印。

广联达三维场布设计软件还提供了其他延伸功能，比如虚拟施工，可以模拟施工机械、材料进场，规划“人、材、机”活动路线。导出场布工程量清单，提前规划好场地进度计划。让施工现场人员做到胸有成竹，避免二次返工。同时提供了三维模型的导入功能，可以结合现有的VR软件，进行VR仿真，为工程施工提供了便利。
