施工总平面图是拟建项目施工场地的总平面布置图。它是按照施工方案和施工总进度计划的要求，将施工现场的交通道路、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项临时设施和永久建筑以及拟建项目之间的空间关系。
8.8.1 施工总平面图的设计与绘制
1.施工总平面图的设计内容
（1）建设项目建筑总平面图上一切地上、地下建筑物、构筑物以及其他设施的位置和尺寸。
（2）为全工地施工服务的所有临时设施的布置，包括：
①施工用地范围，施工用的各种道路；
②加工厂、搅拌站及有关机械的位置；
③各种建筑材料、构件、半成品的仓库和堆场的位置，取土弃土位置；
⑥机械站、车库位置；
⑦安全、消防设施等。
（3）永久性测量及半永久性测量放线桩标桩位置。
2.施工总平面图的设计原则
（1）在保证施工顺利进行的前提下，应紧凑布置。
（2）合理布置各种仓库，机械机工厂位置，减少场内运输距离，尽可能避免二次搬运，减少运输费用，并保证运输方便、通畅。
（3）施工区域的划分的地的确定，应能合施工流程度要求，尽量减少专业工种和各工种之间的干扰。
（4）充分利用已有的建筑物构筑物和各种管线，凡拟建永久性工程能提前完工，并为施工服务的，应尽量提前完工，并在施工中代替临时设施，临时建筑可采用拆移式结构。
（5）各种临时设施的布置应有利于生产和方便生活。
（6）应满足劳动保护、安全、防火要求。
（7）应注意环境保护。
3.施工总平面图的设计依据
（1）各种测量设计资料和建设地区自然条件及技术、经济条件。
（2）建设项目的概况，施工部署和主要工程的施工方案，施工总进度计划。
（3）各种建筑材料、构件、半成品，施工机械和运输工具需要量一览表。
（4）各构件加工厂、仓库等临时建筑一览表。
（5）其他施工组织设计参考资料。
4.施工总平面图的设计方法
引入场外交通道路→布置仓库→布置加工厂和砖搅拌站→布置内部运输通道→布置临时房屋→布置临时水、供电管网和其他动力设施→绘制正式施工总平面图。
（1）场外交通的列入。
场外交通主要有，铁路，水运，公路运输三种方式。组织场外运输时根据实际情况综合运用。
在设计施工总平面图时，必须从确定大宗材料、预制品和生产工艺设备运入施工现场的运输方式开始。当大宗施工物资由铁路运来时，必须解决如何引入铁路专用线问题；当大宗施工物资由公路运来时，必须解决好现场大型仓库、加工场与公路之间相互关系；当大宗施工物资由水路运来时，必须解决如何利用原有码头和要否增设新码头，以及大型仓库和加工场同码头关系问题。
（2）仓库的布置。
通常考虑设置在运输方便，位置适中，运距较短并且安全防火的地方，并应根据不同材料，设备和运输方式来设置。当采用铁路运输大宗施工物资时，中心仓库尽可能沿铁路专用线布置，并且在仓库前留有足够的装卸前线，否则要在铁路线附近设置转运仓库，而且该仓库要设置在工地同侧。当采用公路运输大宗施工物资时，中心仓库可布置在工地中心区或靠近使用地方，如不可能这样做时，也可将其布置在工地入口处。大宗地方材料的堆场或仓库，可布置在相应的搅拌站、预制场或加工场附近。当采用水路运输大宗施工物资时，要在码头附近设置转运仓库。
工业项目的重型工艺设备，尽可运至车间附近的设备组装场停放，普通工艺设备可放在车间外围或其他空地上。
（3）加工厂和搅拌站的布置。
方式有集中布置；分散布置；集中和分散布置相结合。当有混凝土专用运输设备时，可集中设置大型搅拌站，其位置可采用线性规划方法确定，否则就要分散设置小型搅拌站，它们的位置均应靠近使用地点或垂直运输设备。
各种加工场的布置均应以方便生产、安全防火、环境保护和运输费用少为原则。通常加工场宜集中布置在工地边缘处，并且将其与相应仓库或堆场布置在同一地区。
（4）场内运输道路的布置。(www.daowen.com)
根据施工项目及其与堆场、仓库或加工场相应位置，认真研究它们之间物资转运路径和转运量，区分场内运输道路主次关系，优化确定场内运输道路主次和相互位置；要尽可能利用原有或拟建的永久道路；合理安排施工道路与场内地下管网间的施工顺序，保证场内运输道路时刻畅通；要科学确定场内运输道路宽度，合理选择运输道路的路面结构。
（5）行政与生活福利临时建筑的布置。
全工地性的行政管理用房屋宜设在工地人口处，以便加强对外联系，当然也可以布置在比较中心地带，这样便于加强工地管理。工人居住用房屋宜布置在工地外围或其边缘处。文化福利用房屋最好设置在工人集中地方，或者工人必经之路附近的地方。生活性施工设施尽可能利用建设单位生活基地或其他永久性建筑物，其不足部分再按计划建造。
（6）临时供电、供水的布置。
根据施工现场具体条件，首先要确定水源和电源类型和供应量，然后确定引人现场后的主干管（线）和支干管（线）供应量和平面布置形式。根据建设项目规模大小，还要设置消防站、消防通道和消火栓。
5.施工总平面图的绘制
施工总平面图是施工组织总设计的主要内容，绘制步骤如下：
（1）确定图幅大小和绘图比例；图幅大小和绘图比例应根据建设项目的规模，工地大小及布置内容多少来确定；
（2）合理规划和设计图面；
（3）绘制建筑总平面图的有关内容；
（4）绘制工地需要的临时设施；
（5）形成总平面图。
8.8.2 案例：某工程施工组织总设计——施工布置
第八章 施工布置
按业主方的要求和既定的施工安排，施工现场尽量减少对周围环境的施工影响和场内的二次转运。同时达到建设部“安全施工标准化现场”的要求。
第一节 施工临设、机械的平面布置
一、施工围墙
进场后我们将采用彩钢板打围，并在场地入口处挂五牌一图和安全警示，具体位置见施工总平面布置图。
二、施工现场进入口
本工程施工现场设一个入口，宽6.0 m。
三、施工机械平面布置
1.地下室、主体结构施工阶段场内设1处搅拌点共3台JDY350型搅拌机，设2台FO/23B型塔机及木工机械1套、钢筋机械1套。
2.装饰施工阶段场内机械为门架1台，搅拌机械3台及木工机械1套。机械平面位置见施工总平面布置图。
四、材料堆场、水泥、材料库房和钢筋木工房布置
本工程混凝土采用现场搅拌，现场搅拌站主要用于混凝土、砂浆搅拌。场内设钢筋、木工加工房各1套。
五、办公生活临设的布置
办公、民工宿舍、食堂等临设场内搭设。
六、水电
1.场内排水沟沿硬化地坪外侧或施工便道单侧设置，场内所有生产污水均经三级沉淀排入市政管网，场地入口位置水沟上加盖排水篦子。
2.场内供水主管选择DN100的铸铁管，即可满足现场的消防、施工、机械、生活用水需要。供水支管选用30～40 mm的给水镀锌钢管，将施工用水接到各用水点。
3.考虑停电因素，场内配备1台200 kV·A的柴油发电机组作为备用电源。
4.临时用电按三个回路供电，生活用电一路，电焊机用电一路，其他施工机械用电一路，电缆线主要穿钢管埋地敷设。施工用电点各配一台配电箱。
第二节施工临时用地表

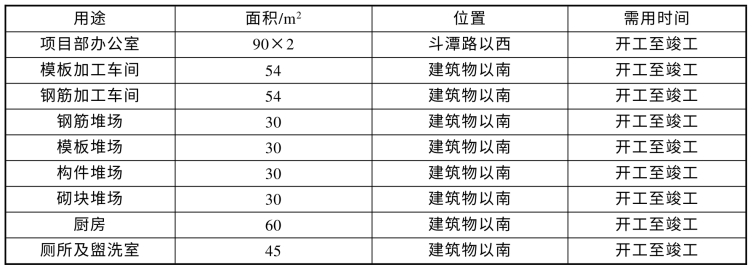

表8.15 施工临时用地表
第三节 施工总平面布置图

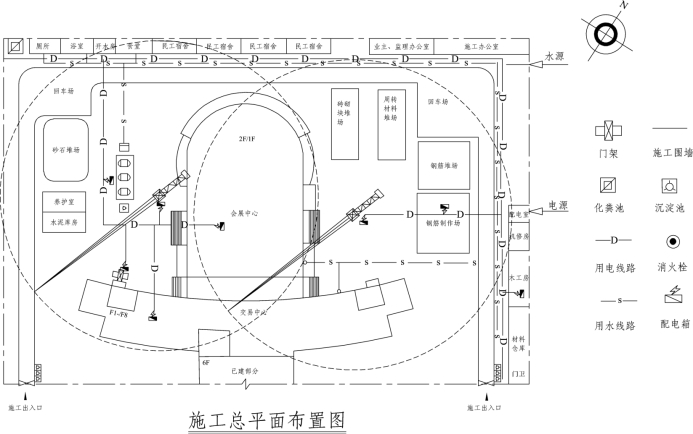

施工总平面布置图见图8.3（CAD图见教材封底二维码中的电子资源）：
图8.3 施工总平面布置图
