单位工程施工平面图是对拟建工程的施工现场所做的平面规划和布置，是施工组织设计的重要内容，是现场文明施工的基本保证。它是根据拟建工程的规模、施工方案及施工生产中的需要，结合现场的具体情况和条件，对施工现场所做出的规划、部署和具体安排，不同的工程性质和不同的施工阶段，各有不同的施工特点和要求，对现场所需的各种施工设备，也各有不同的施工特点和要求。因此，不同的施工阶段就有不同的现场施工平面图设计。

1.施工平面图的设计内容与依据

1）单位工程施工平面图的设计内容

（1）建筑总平面图的有关内容（如已建和拟建的建筑物及其他设施的位置和尺寸等）。

（2）起重及垂直运输机械的位置。

（3）搅拌站、加工棚、仓库，材料、构配件堆场。

（4）运输道路。

（5）临时设施。

（6）水电线路及安全防火设施等的布置，包括其位置和尺寸。

2）单位工程施工平面图的设计依据

单位工程施工平面图的设计依据是：施工图纸，现场地形图，水源、电源情况，施工场地情况，可利用的房屋及设施情况，施工组织总设计（如施工总平面图等），本单位工程的施工方案与施工方法、施工进度计划及各种资源需用量计划等。

2.施工平面图的设计原则与步骤

施工平面图的设计原则是：在满足施工安全、保证现场施工顺利进行的条件下，要布置紧凑，占地省，不占或少占农田；要做到短运输、少搬运，尽量避免二次搬运；要尽量减少临时设施的搭设；应符合劳动保护、安全生产、消防、环保、市容等要求。

施工平面图的设计步骤一般是：确定起重运输机械的位置→确定搅拌站、加工棚、仓库、材料及构件堆场的尺寸和位置→布置运输道路→布置临时设施→布置水电管线→布置安全消防设施→调整优化。

以上步骤在实际设计时，往往互相牵连，互相影响。因此，要多次反复进行。除研究在平面上布置是否合理外，还必须考虑它们的空间条件是否可能和合理，特别要注意安全问题。

3.起重运输机械位置的确定

起重运输机械位置，直接影响仓库、材料、构配件、道路、搅拌站、水电线路的布置，应首先予以考虑。一般工业与民用建筑工程施工的起重运输机械，主要有塔式起重机、龙门架（或井架）等。

1）塔吊的布置

对轨道式塔吊的布置要求如下：

（1）塔吊的平面位置。

塔吊的平面位置主要取决于建筑物的平面形状和四周场地条件，一般应在场地较宽的一面沿建筑物的长度方向布置，以便于材料运输及充分发挥效率。塔吊一般单侧布置（如图7.7），有时还有双侧布置或跨内布置。

（2）塔吊的起重参数。

塔吊一般有三个起重参数：起重量（Q）、起重高度（H）和回转半径（R），如图7.7（b）所示。有些塔吊还设起重力矩（起重量与回转半径的乘积）参数。

塔吊的平面位置确定后，应使其所有参数均满足吊装要求。塔吊高度取决于建筑高度及起重高度。单侧布置时，塔吊的回转半径应满足式（7.9）要求。

式中 R——塔吊的最大回转半径（m）；

B——建筑物平面的最大宽度（m）；

D——轨道中心线与外墙边线的距离（m）。

轨道中心线与外墙边线的距离D取决于凸出墙面的雨篷、阳台以及脚手架的尺寸，还取决于塔吊的型号、性能、轨距及构件重量和位置，这与现场地形及施工用地范围大小有关系。如式（7.9）得不到满足，则可适应减少D的尺寸。如D已经是最小安全距离时，则应采取其他技术措施，如采用双侧布置、结合井架布置等。除了单侧布置外，塔吊还有双侧布置和跨内布置等布置方式。

（3）塔吊的服务范围。

以塔吊轨道两端有效行驶端点的轨距中点为圆心，最大回转半径为半径划出两个半圆形，再连接两个半圆，即为塔吊服务范围，如图7.8所示。

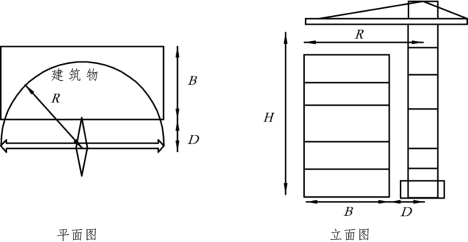

图7.7 塔吊的单侧布置示意图

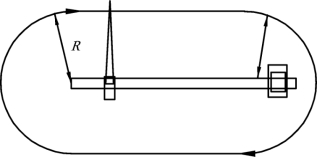

图7.8 塔吊的工作范围

2）龙门架的布置

龙门架主要用作垂直运输，其吊篮尺寸较大，可用于提升材料、楼板等。龙门架的布置位置取决上建筑物平面形状和大小、房屋的高低分界、施工段的划分及四周场地大小等因素。当建筑物呈长条形，层数、高度相同时，一般应布置在施上段的分界处，靠现场较宽的一面，以便在井架或龙门架附近堆放材料和构件，缩短运距。卷扬机的位置不能离井架或龙门架太近，一般应在15 m以外，以便卷扬机操作工能判断吊盘升降时所处的位置。

3）自行式起重机

对履带吊、汽车吊等，一般只要考虑其行走路线即可。行走路线根据吊装、构件重量、堆放场地、吊装方法及建筑物的平面形状和高度因素确定。

4.搅拌站、加工棚、仓库及材料堆场的布置

布置这些内容时，总的要求是：既要使它们尽量靠近使用地点或将它们布置在起重机服务范围内，又要便于运输、装卸。

1）搅拌站的布置

单位工程是否需要设砂浆和混凝土搅拌机，以及搅拌机采用什么型号、规格、数量等，一般在选择施工方案与施工方法时确定。搅拌站的布置要求如下：

（1）搅拌站应有后台上料的场地，尤其是混凝土搅拌机，要与砂石堆场、水泥库一起考虑布置，既要互相靠近，又要便于这些大宗材料的运输和装卸。

（2）搅拌站应尽可能布置在垂直运输机械附近，以减少混凝土及砂浆的水平运距。当采用塔吊方案时，混凝土搅拌机的位置应使吊斗能从其出料口直接卸料并挂钩起吊。

（3）搅拌站应设应在施工道路近旁，使小车、翻斗车运输方便。

（4）搅拌站场地四周应设置排水沟，以有利于清洗机械和排除污水，避免造成现场积水。

（5）混凝土搅拌台所需面积约25 m2，砂浆搅拌台约15 m2，冬期施工还应考虑保温与供热设施等，相应增加其面积。

2）加工棚的布置

木材、钢筋、水电等加工棚宜设置在建筑物四周稍远处，并有相应的材料及成品堆场。

石灰及淋灰池可根据情况布转置在砂浆搅拌机附近。沥青灶应选择较空的场地，远离易燃品仓库和堆场，并布置在下风向。

现场作业棚面积参照表7.9进行确定。

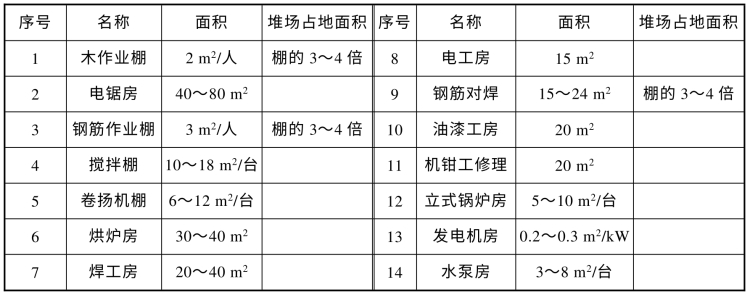

表7.9 现场作业棚所需面积参考指标

3）仓库及堆场的布置

仓库及堆场的面积应先通过计算，然后根据各个施工阶段的需要及材料使用的先后来进行布置。同一场地可供多种材料或构件堆放，如先堆砖石、再堆门窗扇等。仓库及堆场的布置要求如下：

（1）材料仓库或露天堆场的布置。

水泥仓库应选择地势较高、排水方便、靠近搅拌机的地方。各种易爆、易燃品仓库的布置应符合防火、防爆安全距离的要求。木材、钢筋及水电器材等仓库，应与加工棚结合布置，以便就近取材加工。

各种材料仓库及堆场面积可按下式计算：

式中 A——按材料储备量计算的仓库或堆场面积m2；

K1——材料使用不均匀系数，见表7.10；

K2——仓库或堆场面积利用系数，见表7.10；

Ti——某种材料的储备期（d），见表7.10；

T——某施工项目的施工持续时间（d）；

Q——某施工项目的材料需用量（m2，t等）；

q——每m2面积能存放材料的数量，见表7.10。(www.daowen.com)

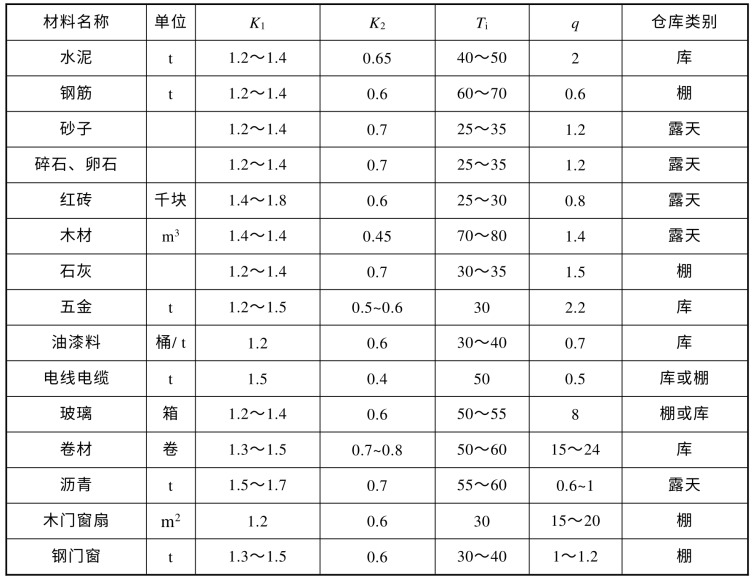

表7.10 常用材料按储备期计算面积参数

（2）预制构件的布置。

装配式单层厂房的各种构件应根据吊装方案及方法，先画出平面布置图，再依此进行布置。多层装配式房屋的构件应布置在起重机服务范围内（塔吊）或回转半径内（履带吊、汽车吊等），以便直接挂钩起吊，避免二次转运。砖混结构的梁、板等构件，采用塔吊方案时应尽可能布置在其服务范围内；采用井架方案时应尽可能靠近井架布置。其他小型构件视现场情况，可以比大梁、楼板等离开垂直运输机械远一些，因为小构件搬运比较方便。

现场构件堆放数量应视施工进度及运输能力和条件等因素考虑，最好根据每层楼或每个施工段的施工进度，实行分期分批配套进场，吊完一层楼（或一个施工段）再进场一批构件，以节省堆放面积。

各种钢、木门窗及钢、木构件，一般不宜露天堆放，其堆放场地及面积可根据现场具体情况安排，也可放在已建主体结构底层室内或搭棚堆存。

（3）材料堆场的布置。

各种主要材料，应根据其用量的大小、使用时间的长短、供应与运输情况等研究确定。凡用量较大、使用时间较长、供应与运输比较方便者，在保证施工进度与连续施工的情况下，均应考虑分期分批进场，以减小堆场或仓库所需面积，达到降低损耗、节约施工费用的目的。

应考虑先用先堆，后用后堆，有时在同一地方，可以先后堆放不同的材料。

钢模板、脚手架等周转材料，应选择在装卸、取用、整理方便和靠近拟建工程的地方布置。

基础及底层用砖，可恨据场地情况，沿拟建工程四周分堆布置，并距基坑、槽边不小于0.5 m，以防止塌方。底层以上的用砖，采用井架运输时应布置在垂直运输设备的附近，采用塔吊运输时可布置在其服务范围内。

砂石应尽可能布置在搅拌机后台附近，石子的堆场应更靠近搅拌机一些，并按石子不同粒径分别设置。

5.运输道路的布置

施工运输道路应接材料和构件运输的需要，沿其仓库和堆场进行布置，使之畅通无阻。

1）施工道路的技术要求

（1）道路的最小宽度、最小转弯半径。

道路的最小宽度和转弯半径见表 7.11、7.12。架空线及管道下面的道路，其通行空间宽度应比道路宽度大0.5 m，空间高度应大于4.5 m。

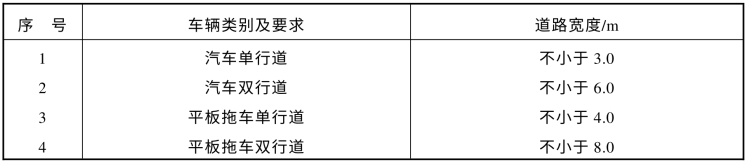

表7.11 施工现场道路最小宽度

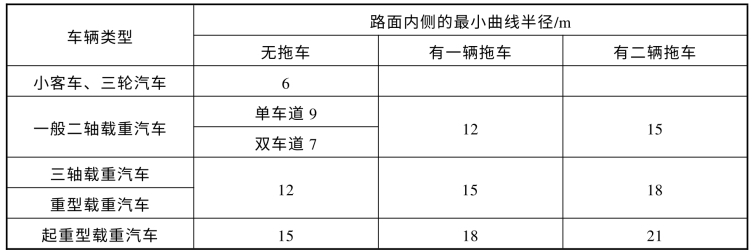

表7.12 施工现场道路最小转弯半径

（2）道路的做法。

一般沙质土可采用碾压土路办法。当土质粘或泥泞、翻浆时，可采用加骨料碾压路面的方法，骨料应尽量就地取材，如碎砖、炉渣、卵石、碎石及大石块等。

为了排除路面积水、保证正常运输，道路路面应高出自然地面0.1～0.2 m，雨量较大的地区应高出0.5 m左右，道路两侧设置排水沟，一般沟深和底宽不小于0.4 m。

2）施工道路的布置要求

（1）应满足材料、构件等运输要求，使道路通到各个仓库及堆场，并距离其装卸凶越近越好，以便装卸。

（2）应满足消防的要求，使道路靠近建筑物、木料场等易发生火灾的地点，以便车辆能直接开到消防栓处。消防车道宽度不小于3.5 m。

（3）为提高车辆的行驶速度和通行能力，应尽量将道路布置成环形路。如不能设置环形路，应在路端设置倒车场地。

（4）应尽量利用已有道路或永久性道路。根据建筑总平面图上永久性道路位置，先修筑路基，作为临时道路。工程结束后，再修筑路面。这样可节约施工时间和费用。

（5）施工道路应避开拟建工程和地下管道等地方。否则，这些工程后期施工时，将切断临时道路，给施工带来困难。

6.临时设施的布置

单位工程的临时设施分生产性和生活性两类。生产性临时设施主要包括各种料具仓库、加工棚等，其布置要求前已述及；生活性临时设施主要包括行政管理、文化、生活、福利用房等。布置生活性临时设施时，应遵循使用方便、有利施工、合并搭建、保证安全的原则。

如果拟建单位工程属建设项目中的一个，则一般大型临时设施在施工组织总设计中已解决，本工程只需根据实际情况考虑再添设一些小型设施。如果是一个独立的单位工程，则可能要考虑得全面一些。但在某些工厂或企事业单位中施工时，许多临时设施可与建设单位协商，租用解决。

临时设施应尽可能采用活动式、装拆式结构，或就地取材设置。门卫、收发室等应设在现场出入口处。办公室应靠近施工现场。工人休息室应设在工作地点附近。生活性与生产性临时设施应有所区分，不要互相干扰。

7.临时供水、供电设施的布置

关于临时供水，应先进行用水量、管径等计算，然后进行布置。单位工程的临时供水管网，一般采用枝状布置方式。供水管径可通过计算或查表选用，一般5 000～10 000 m2的建筑物，其施工用水主管直径为50 mm，支管直径为17～25 mm。单位工程供水管的布置，除应满足计算要求以外，还应将供水管分别接至各用水点（如砖堆、石灰池、搅拌站等）附近，分别接出水龙头，以满足现场施工的用水需要。此外，在保证供水的前提下，应使管线越短越好，以节约施工费用。管线可暗铺，也可明铺。

在临时供电方面，也应先进行用电始、导线等计算，然后进行布置。单位工程的临时供电线路，一般也采用枝状布置，其要求如下：

（1）尽量利用原有的高压电网及已有的变压器。

（2）变压器应布置在现场边缘高压线接入处，离地应大于3 m，四周设有高度大于1.7 m的铁丝网防护栏，并设有明显的标志。不要把变压器布置在交通道口处。

（3）线路应架设在道路一侧，距建筑物应大于1.5 m，垂直距离应在2 m以上，木杆间距一般为25~40 m，分支线及引入线均应由杆上横担处连接。

（4）线路应布置在起重机械的回转半径之外。否则必须搭设防护栏，其高度要超过线路2 m，机械运转时还应采取相应的措施，以确保安全。现场机械较多时，可采用埋地电缆代替架空线，以减少互相干扰。

（5）供电线路跨过材料、构件堆场时，应有足够的安全架空距离。

（6）各种用电设备的闸刀开关应单机单闸，不允许一闸多机使用，闸刀开关的安装位置应便于操作。

（7）配电箱等在室外时，应有防雨措施，严防漏电、短路及触电事故。

8.案例：施工平面图的绘制

绘制要求施工平面图是施工的重要技术文件之一，是施工组织设计的重要组成部分。因此要求精心设计，认真绘制，比例准确；要标明主要位置尺寸；要按图例或编号注明布置的内容、名称；线条应粗细分明；字迹工整清晰；图面清楚美观。

（1）六层教学楼工程主体施工阶段的平面布置

本工程采用商品混凝土，主体施工阶段现场不需要设混凝土搅拌机及砂石堆场。

起重运输机械位置的确定：基础回填土进行完毕，即可在建筑物的东侧安装一台QTZ-40型固定式塔吊。

（2）各种作业棚、工具棚的布置

①钢筋棚及堆场。

每个钢筋工需作业棚3 m2，堆场面积为其2倍，因此，按高峰时钢筋工人数25人计算，需钢筋棚3×25＝75 m2，堆场75×2＝150 m2。

②木工棚及堆场。

每个木工需作业棚2 m，堆场面积为其3倍，按高峰时木工10人计算，另加一台圆锯所需面积40 m2，则木工棚为2×10＋40=60 m2，堆场为60 m2。

（3）临时设施。

①办公室：按10名管理人员考虑，每人3 m2，则办公室面积为3×10＝30 m2。

②工人宿舍：主体施工阶段最高峰人数为105名，由于建设单位已提供了60个床位的工人宿舍，因此现场还需搭设55名工人宿舍。每人3 m2，则工人宿舍面积为33×55＝165 m2。

③食堂及茶炉房总面积30 m2。

④厕所面积10 m2。

（4）临时道路。

利用原有道路及将来建成后的永久性道路位置作为临时道路，工程结束后再修筑。

（5）临时供水、供电。

供水：供水线路按枝状布置，根据现场总用水量要求，总管直径为100 mm，枝管直径取40 mm。

供电：直接利用建筑物附近建设单位的变压器。现场设一配电箱，通向塔吊的电缆线埋地设置。

主体阶段施工平面图详见图7.9。

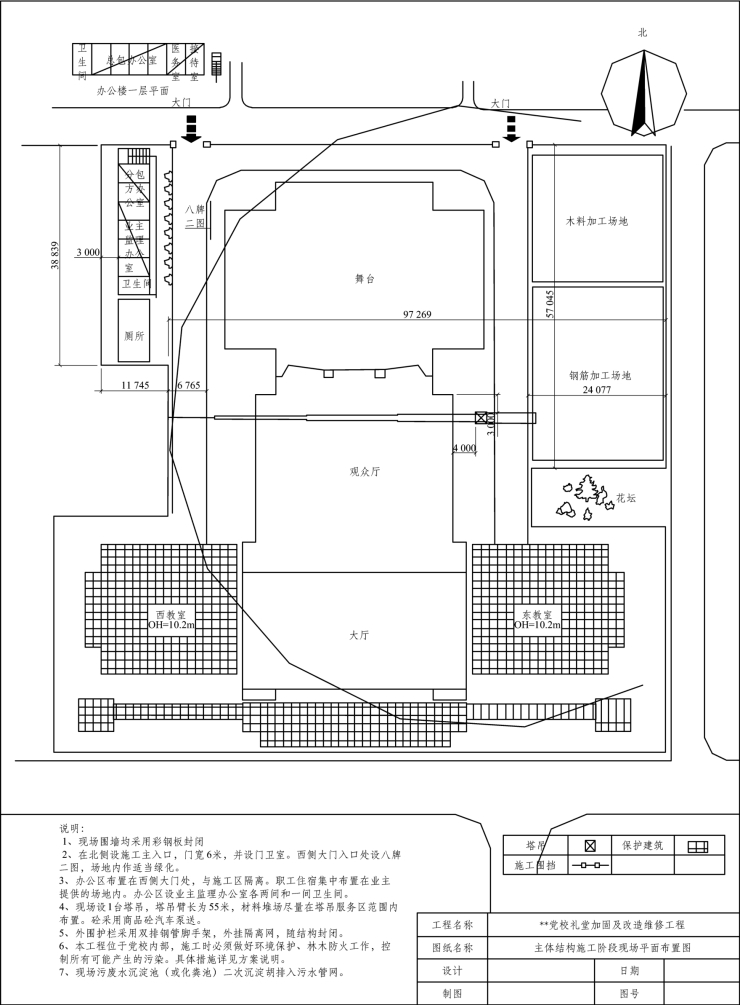

图7.9 某六层教学楼主体施工阶段施工平面图
