4.6.1 使用Excel编制施工横道图

本节将介绍利用Excel软件的插入图表功能，绘制简单的施工横道图计划，操作步骤如下。

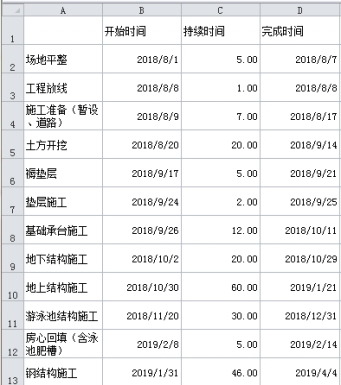

（1）启动Excel，制作一份表格，如下图4.36格式，其中第一列填施工工序，第一行第一列不填，后续分别填“开始时间”“持续时间”“完成时间”，分别设置格式为“日期”“数字”“日期”，然后将数据填入表格中，如图4.36所示。

图4.36 施工表格

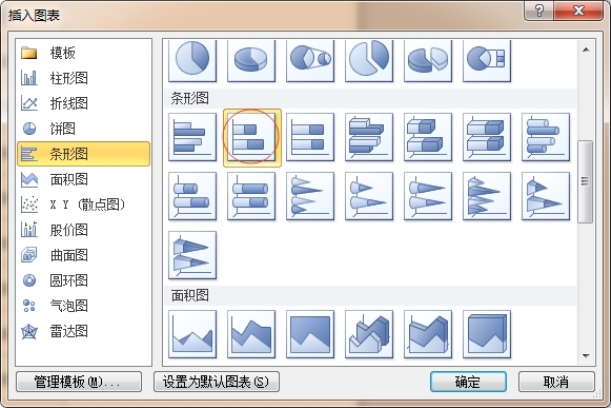

（2）选择表格，在“插入”选项中选择“条形图”内的“堆积条形图”并确定，如图4.37所示。

图4.37 选择堆积条形图

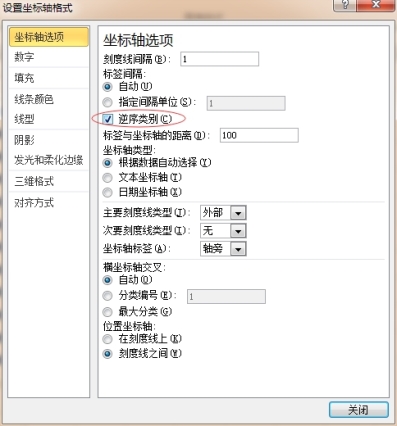

（3）在弹出的图表中，双击纵坐标，在弹出的“坐标轴选项”中，选择中“逆序排列”，更换纵坐标显示顺序，如图4.38所示。

图4.38 设置纵坐标

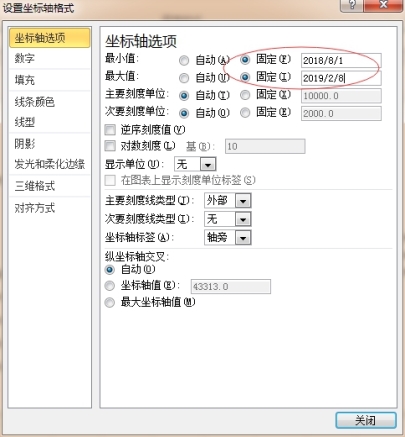

（4）双击横坐标，在弹出的“设置坐标轴格式”里，修改“坐标轴选项”内“最小值”为工程开始时间，“最大值”为工程结束时间，如图4.39所示。

图4.39 设置横坐标

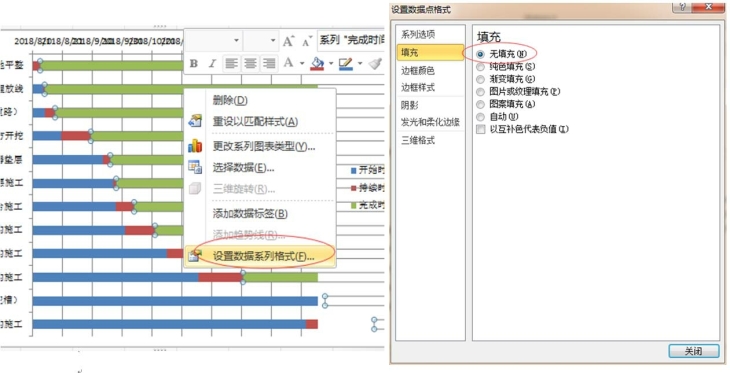

（5）在图表中，分别选中左右两种颜色，点击鼠标右键，选择“设置数据点格式”，修改“填充”和“边框颜色”为“无填充”和“无线条”，以隐藏左右两种颜色，如图4.40所示。

图4.40 设置隐藏颜色

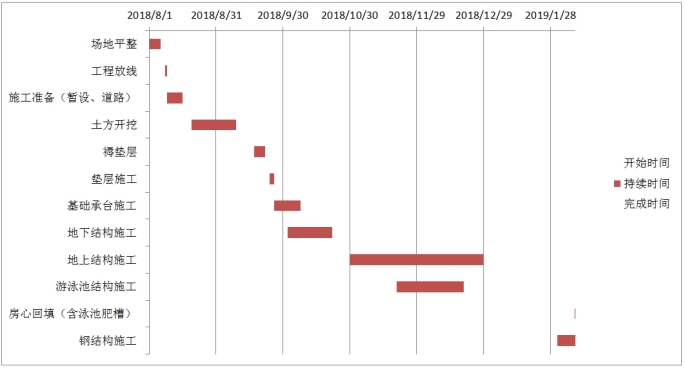

（6）修改中间颜色为需要颜色，如图4.41完成横道图的绘制。

图4.41 完成绘制

4.6.2 使用Project编制进度计划

Project是由微软公司开发的一个国际上享有盛誉的通用的项目管理工具软件，凝集了许多成熟的项目管理现代理论和方法，可以帮助项目管理者实现时间、资源、成本的计划、控制。本节将介绍如何使用Project 2010编制施工进度横道图和网络计划图。

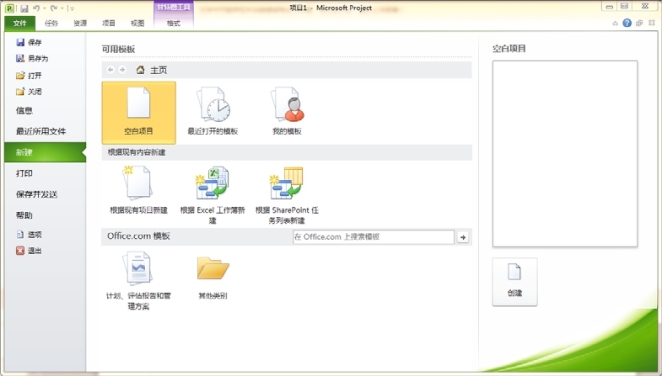

（1）首先创建一个项目，可以创建空白项目，也可以使用以往的模板创建，还可以使用网络上的模板进行创建，如图4.42所示。

图4.42 建立项目1

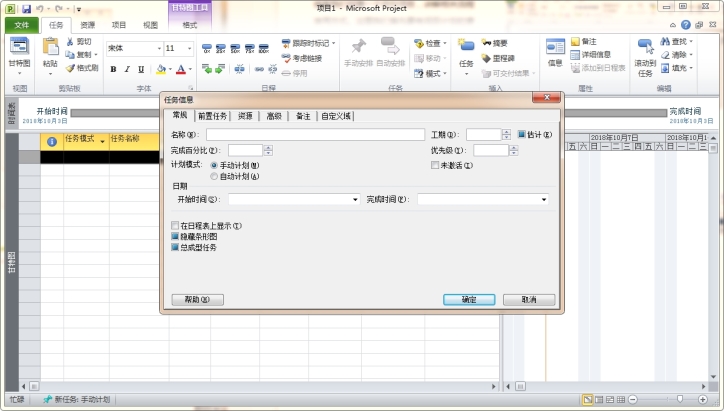

（2）创建一个空白项目，首先，我们创建一个任务，双击第一个空白行，即弹出任务信息栏，如图4.43所示。

图4.43 建立项目2

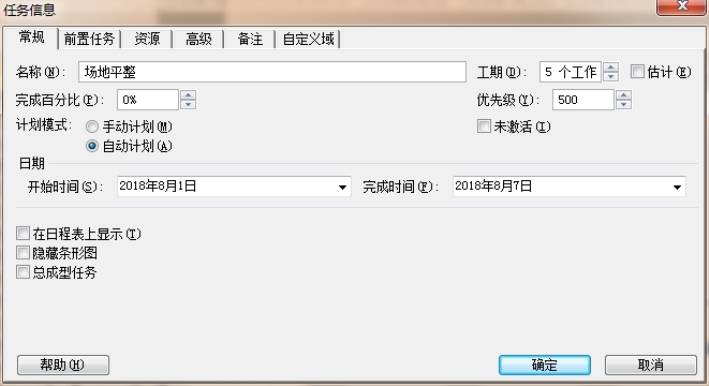

（3）按照施工计划项目填写任务信息。“常规”栏中填写任务的基本信息，后续“前置任务”“资源”“高级”等栏目可以填写其他详细信息。当填写前置任务的时，第一个任务是没有前置任务的，可以不用填写，后续任务应当都有前置任务。“资源”栏目既可以是资源可以是人员，也可以是其他工具等资源，如图4.44所示。

图4.44 任务设置

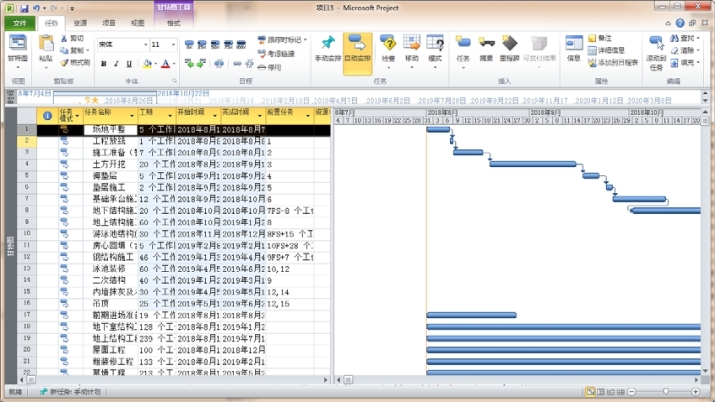

（4）使用同样的方法，输入其他任务，并进行相应的设置。如图4.45，一个简单的施工进度计划就编制完成了。

图4.45 施工横道图

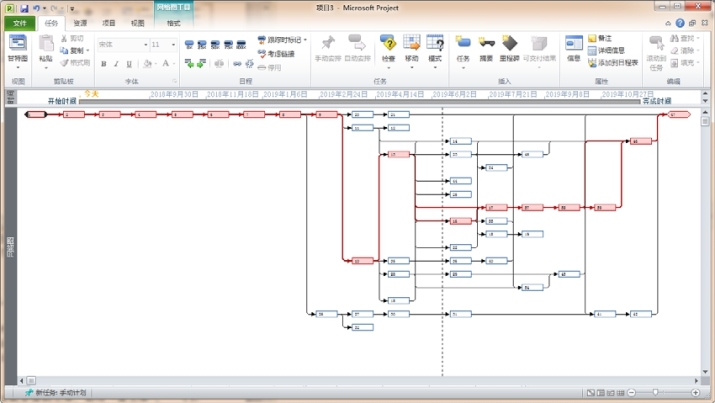

（5）打开左上角“文件”目录下的“甘特图”按钮，可以选择项目的不同显示内容，比如，“网络图”“资源使用状况”“资源图表”“资源工作表”等，图4.46是网络图的显示，Project软件中，显示的网络图为单代号网络图。

图4.46 单代号网络图

4.6.3使用斑马梦龙网络计划软件编制进度计划

斑马梦龙网络计划软件是由广联达斑马科技有限公司开发的进度计划网络绘制与管理软件，可以快速编制高质量网络计划，并可以进行工期优化，进度控制，成本控制等施工管理等工作。本节将介绍如何使用斑马梦龙网络计划软件编制施工进度网络计划图。

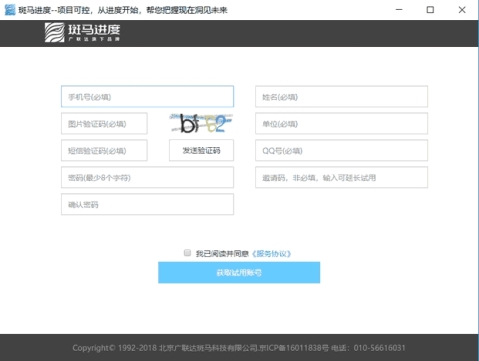

（1）打开软件，如果是正式用户，可以通过网络锁或USB锁直接登录，如果首次使用，可以注册试用账户，如图4.47所示。

图4.47 注册/登录账户

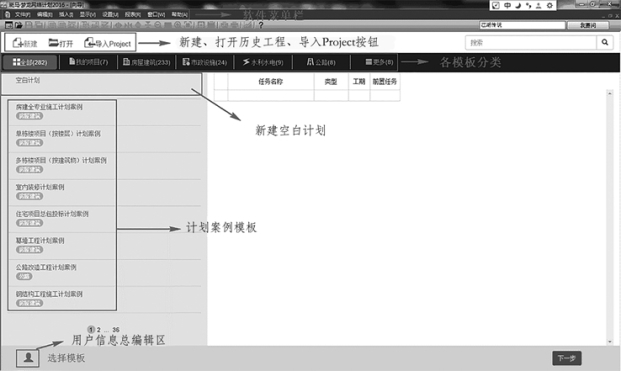

（2）软件登录后，进入向导页面，可以直接新建一个网络计划项目，也可以打开原有项目，如果我们已经有Project编制的进度计划了，也可以直接进行导入。软件界面如图4.48。

图4.48 软件界面

斑马梦龙为我们提供了很多计划案例模板，可以通过模板建立大部分项目的进度计划，然后直接对其进行修改即可生成自己的网络进度计划。

（3）通过向导页面创建网络计划后，即可进入计划编制页面，如下图4.49所示。

图4.49 进度计划编制页面

（4）在绘制界面下，可以通过“新建”“复制”“引入”“流水”等多种功能进行进度计划的绘制。也可以通过“修改”“删除”“链接工作关系”“断开”“移动”等功能进行网络计划的编辑。下边简要介绍工作的新建、修改、删除操作。

（5）新建工作：

①鼠标点击左侧工具条“添加”按钮，在绘图区，按住鼠标左键，轻轻向右拖动鼠标添加一项工作；

②鼠标拖动过程中会出现黄色提示框显示开始结束及持续时间，直到满足需要的工期时松开鼠标左键；

③弹出“工作信息卡”，修改工作名称、持续时间等相关信息，点击“确定”即可成功添加一项工作，同时在工作信息卡里，可以为工作设置为虚工作，挂起工作，辅助工作，里程碑等特性。

如图4.50所示的操作。

图4.50 新建工作

（6）添加后续工作，添加后续工作的方式有三种：

①在需要添加后续工作的工作箭线上，将光标移到工作箭线靠右位置，当光标变为向右箭头时双击鼠标左键，弹出“工作信息卡”，编辑信息后点击确定，添加一个后续工作，如图4.51所示。

图4.51 添加后续工作1

②在需要添加后续工作的工作箭线上，光标放在右侧节点上，当光标变为十字花时双击鼠标左键，弹出“工作信息卡”，编辑信息后点击确定，添加一项后续工作，如图4.52所示。

图4.52 添加后续工作2

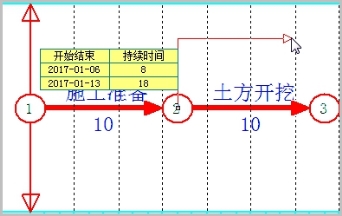

③在需要添加后续工作的工作箭线上，光标放在右侧节点上，当光标变为十字花后按住鼠标左键拖拽，在满足需要的工期时，松开鼠为左键，弹出“工作信息卡”，编辑信息后点击确定，添加一项后续工作，如图4.53所示。

图4.53 添加后续工作

（7）前插工作，前插工作（向前插入工作）也有三种方式：

①在需要前插工作的工作箭线上，将光标移到工作箭线靠左位置，当光标变为向左箭头时双击鼠标左键，弹出“工作信息卡”，编辑信息后点击确定，可以成功前插一项工作，如图4.54所示。

图4.54 插入工作

②在需要前插工作的工作箭线上，将光标移动到左侧节点上，当光标变为十字花时双击，弹出“工作信息卡”，编辑信息后点击确定，可以成功前插一项工作，如图4.55所示。

图4.55 插入工作

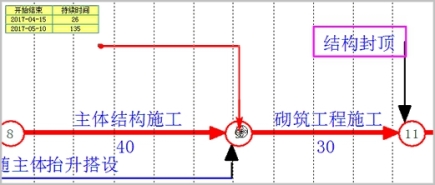

③在已知紧后工作的情况下，前插工作，直接按住鼠标左键拖拽至紧后工作的开节点，当光标变为十字花时，松开鼠标左键，弹出“工作信息卡”，编辑信息后开击确定，可以成功前插一项工作，例如图4.56中在“砌筑工程施工”工作前插一项工作。

图4.56 插入工作

（8）修改工作名称、持续时间。将鼠标光标移动到工作箭线上任意位置，单击鼠标右键，即可弹出“工作信息卡”，可以直接修改该工作的工作名称、持续时间等相关信息。

（9）删除工作时，可以选中单项或框选多个需要删除的工作，然后按键盘的“Delete”键或“Backspace”键进行删除。

在斑马梦龙网络计划里，还可以进行资源的定义与绘制，这里不再赘述，可以参考斑马梦龙教学网站进行详细的操作学习。

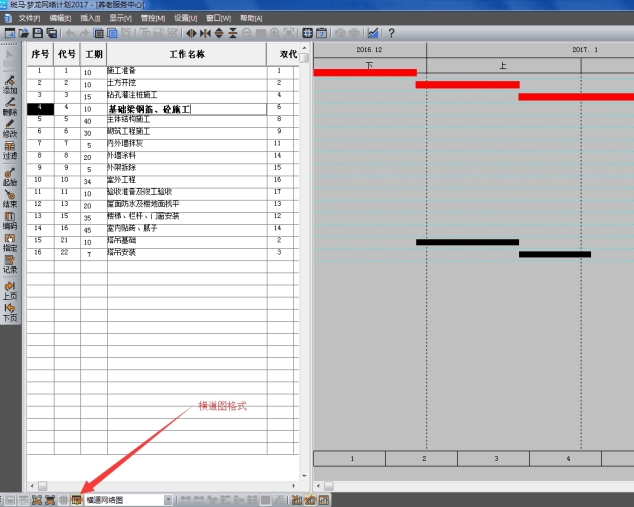

（10）进度计划绘制完毕后，可以在操作窗口的左下位置选择进度计划的不同显示方式，可以显示为横道图、时标网络图、单代号网络图等多种方式，如图4.57所示。

图4.57 进度计划显示选择

【思考题】

1.判断题

（1）关键线路是该网络计划中最长的线路，一个网络计划只有一条关键线路。 （ ）

（2）时标网络计划的特点是可直接在网络图上看出各项工作的开始和结束时间。（ ）

（3）网络计划的工期优化，就是通过压缩网络中全部工作的持续时间，以达到缩短工期的目的。 （ ）

（4）关键工作进度落后必定影响工期。 （ ）

（5）双代号网络图组成要素中，把消耗时间、不消耗资源的工序，称作“虚工序”。（ ）

（6）网络计划工期优化的方法之一是将各项工作持续时间压缩。 （ ）

（7）有时间坐标的网络图既适用于双代号网络，也可用于单代号网络。 （ ）

（8）关键线路上的工作都是关键工作，非关键线路上的工作都是非关键工作。（ ）

（9）若工作的进度偏差小于自由时差，说明此对后续工作无影响，原计划可不做调整。（ ）

（10）若工作的进度偏差大于自由时差，说明此对后续工作有影响，原计划必须全部调整。（ ）

（11）网络计划的工期优化，就是通过压缩某些关键工作的持续时间，以达到缩短工期的目的。 （ ）

（12）网络计划的工期优化，就是通过压缩网络中全部工作的持续时间，以达到缩短工期的目的。 （ ）

（13）网络计划工期调整的方法，就是缩短某些工作的持续时间。 （ ）

（14）网络计划中某项工作总时差时为零则自由时差必为零。 （ ）

（15）网络计划任何工作实际进度比计划进度落后必定影响工期。 （ ）

（16）有时间坐标的网络图既适用于双代号网络，也可用于单代号网络。 （ ）(www.daowen.com)

（17）网络计划中某项工作总时差时为零则自由时差必为零。 （ ）

（18）网络计划中关键工作的总时差必为零。 （ ）

（19）网络计划任何工作实际进度比计划进度落后必定影响工期。 （ ）

（20）在时间坐标网络图中的波形线起连接作用，其长度则可根据需要任意画。（ ）

2.单选题

（1）一个双代号网络图中，应该是（ ）。

A.一个起点节点和一个终点节点　B.一个起点节点和二个终点节点

C.二个起点节点和一个终点节点　D.若干个起点节点和若干个终点节点

（2）网络图中由节点代表一项工作的表达方式称作（ ）。

A．时标网络图　B．双代号网络图　C．单代号网络图　D.横道图

（3）工作自由时差是指（ ）。

A.在不影响总工期的前提下，该工作可以利用的机动时间

B.在不影响其紧后工作最迟开始的前提下，该工作可以利用的机动时间

C.在不影响其紧后工作最迟完成时间的前提下，该工作可以利用的机动时间

D.在不影响其紧后工作最早开始时间的前提下，该工作可以利用的机动时间

（4）当网络计划的计划工期小于计算工期时，关键工作的总时差（ ）。

A.等于零　B．大于零　C.小于零　D．小于等于零

（5）在双代号网络计划中的关键线路和非关键线路是（ ）。

A.不变的　B.可以互相转化

C.有时变化，有时不变化　D.在一定条件下可以互相转化

（6）工作D有三项紧前工作A、B、C，其持续时间分别为：A= 3 d、B = 7 d、C = 5 d，其最早开始别为：A= 4 d、B= 5 d、C= 6 d，则工作D的最早开始时间为（ ）。

A．6 d　B．7 d　C.11 d　D．12 d

（7）按最早时间绘制的双代号时标网络计划中的波形线是表示（ ）。

A.自由时差　B．总时差　C．时距　D．虚工作

（8）下列哪一项不是双代号网络图的基本要素（ ）。

A.工作　B.节点　C.空间　D.线路

（9）在绘制网络图时，应首先进行（ ）。

A.逻辑关系分析　B．项目分解　C.确定排列方式　D．编制施工方案

（10）在绘制网络图进行项目分解时，应遵循（ ）的指导原则。

A．符合施工工艺要求　B．保证各工作持续时间均衡

C．保证工作队人数基本均衡　D．符合合理劳动组织要求

（11）前锋线比较法适用施工进度计划用（ ）表达。

A.双代号网络图　B.单代号网络图

C.时标网络图　D.横道图

（12）单代号网络计划的自由时差等于（ ）。

A．本工作与紧前工作时间间隔的最大值

B．本工作与紧后工作时间间隔的最大值

C．本工作与紧前工作时间间隔的最小值

D．本工作与紧后工作时间间隔的最小值

（13）在某工程单代号网络计划中，错误的说法是（ ）。

A．关键线路只有一条

B．在计划实施过程中，关键线路可以改变

C．关键工作的机动时间最少

D．相邻关键工作之间的时间间隔为零

（14）前锋线比较法适用施工进度计划用（ ）表达。

A.双代号网络图　B.单代号网络图

C.时标网络图　D.横道图

（15）若工作的延误时间大于该工作的自由时差，小于总时差，说明此延误时间对后续工作（ ），对总工期（ ）。

A．有影响；但可不做调整　B.有影响；必须调整

C．无影响；且不需调整　D.虽无影响；但要调整

（16）网络图中由节点代表一项工作的表达方式称作（ ）。

A.时标网络图　B.双代号网络图

C.单代号网络图　D.横道图

（17）下列哪一项是双代号网络图的基本要素（ ）。

A.工作、虚工作、节点　B.工作、箭线、节点

C.工作、节点、线路　D.工作、节点、时差

（18）当计算工期不能满足合同要求时，应首先压缩（ ）的持续时间。

A.持续时间最长的工作　B．总时差最长的工作

C．关键工作　D．非关键工作

（19）双代号网络中只有内向箭线无外向箭线段的结点是（ ）。

A.起始结点　B.结束结点

C.中间结点　D.任意结点

（20）由时差，是各项工作在不影响紧后工作（ ）时间的条件下所具有的机动时间。

A.最早开始　B.最早结束

C.最迟开始　D.最迟结束

（21）时标网络计划比较适用（ ）表达。

A.双代号网络计划　B.单代号计划网络

C.搭接网络计划　D.横道图

（22）用于检查工程实际进度与计划进度的比较，实际进度前锋线比较法适用（ ）。

A.双代号网络计划　B.单代号计划网络

C.搭接网络计划　D.时标网络计划

（23）在网络计划中，关键工作的总时差值为（ ）。

A．零　B.最大　C.最小　D.不定数

（24）若工作的延误时间大于该工作的自由时差，小于总时差，说明此延误时间对后续工作（ ），对总工期（ ）。

A．有影响，但可不做调整　B.有影响，必须调整

C．无影响，且不需调整　D.虽无影响，但要调整

（25）网络图中由节点代表一项工作的表达方式称作（ ）。

A.时标网络图　B.双代号网络图

C.单代号网络图　D.搭接网络

（26）在网络计划中，关键工作的总时差值为（ ）。

A.在不影响总工期的前提下，该工作可以利用的机动时间

B.在不影响其紧后工作最迟开始的前提下，该工作可以利用的机动时间

C.在不影响其紧后工作最迟完成时间的前提下，该工作可以利用的机动时间

D.在不影响其紧后工作最早开始时间的前提下，该工作可以利用的机动时间

（27）自由时差，是各项工作在不影响紧后工作（ ）时间的条件下所具有的机动时间。

A.最早开始　B.最早结束

C.最迟开始　D.最迟结束

（28）实际进度前锋线是用（ ）进行进度检查的。

A.横道计划　B．时标网络计划

C．里程碑计划　D．搭接网络计划

3.作图题

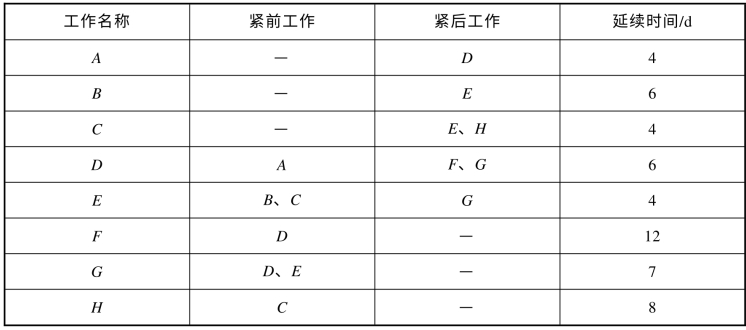

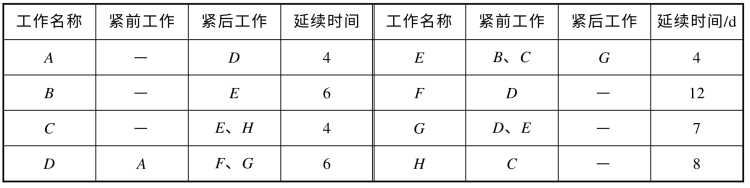

（1）按表4.6述工作逻辑关系作双代号网络计划图。

表4.6 工作间的逻辑关系

（2）某一地下工程，包括挖土、浇筑混凝土和砌筑三项工作，现分为三个施工段组织流水作业，试绘制其双代号网络图。

（3）某工程由9项工作组成，各工作之间网络逻辑关系如下所述：A是首先开始的工作；A结束后，B、C、D才能开始；E开始前，B、C必须结束；F开始前，C、D必须结束；I是最后结束工作；I开始前，G、H必须结束；E、F结束后，G和H才能开始。以上各项工作持续时间如表4.7所示。试绘制双代号网络图。

表4.7 某工程工作持续时间 d

（4）按表4.8所述作双代号网络计划图。

表4.8 工作逻辑关系
