直方图的作用及类型特征分析

1.何谓直方图

将某期间所收集的计量值数据(如尺寸、重量、硬度……)经分组整理成次数分配表,并用柱形予以图式化,以掌握这些数据所代表的信息。

2.直方图的绘制方法

步骤1:搜集50个以上的数据(计量值)。

步骤2:决定分组数量K,参见表6-6。

表6-6 常见样本与组数分配表

步骤3:决定组距

(1)求全距R=最大值A-最小值B(除去异常值)。

(2)求组距C=全距/组数=R/K。

(3)从测定单位的整数倍之数据中,找出最接近C值之适当数据为组距。

步骤4:决定各组的组界

(1)取数据测定单位的1/2为境界值单位。

(2)最小值-测定单位×1/2=第一个境界值。

第一个境界值+组距=第二个境界值,第二个境界值+组距=第三个境界值,其他依此类推。

步骤5:求各组之中心值

中心值=(各该组之上组界(较大境界值)+各该组之下组界(较小境界值)/2。

步骤6:制作次数分配统计表,参考表6-7。

表6-7 次数分配统计表

步骤7:依次数分配统计表作直方图,横轴为特性,纵横为次数。

3.直方图常见的类型(www.daowen.com)

(1)正常型:常态分配,左右对称,中间高两边渐低,表示制程稳定,数据呈常态分布,如图6-9。

图6-9 正常型直方图

(2)缺齿型:显示制程有异常,原图可能是:A 测定问题;B 分组不好(如数据太少或组数太多);C 数据有修改或伪造,如图6-10。

图6-10 缺齿型直方图

(3)偏态型:制程呈偏态分配,表示由于某因素影响而向右(或向左)蔓延,参照图6-11。

图6-11 偏态型直方图

(4)绝壁型:制程能力不足,制程产品经全检而将不良品修改使其合格时所出现的数据分配,参照图6-12。

图6-12 绝壁型直方图

(5)双峰型:表示制程为两种不同分配组成,需层别4M等,参照图6-13。

图6-13 双峰型直方图

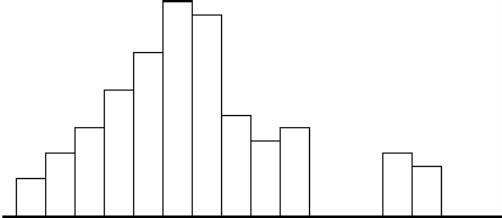

(6)离岛型:工程变更、原料异常或测定误差所致,参照图6-14。

图6-14 离岛型直方图

4.直方图的作用

(1)了解分配的形态。

(2)可了解制程的稳定或异常。

(3)与规格比较可判断制程能力。
