流程监控和特殊处理功能展示

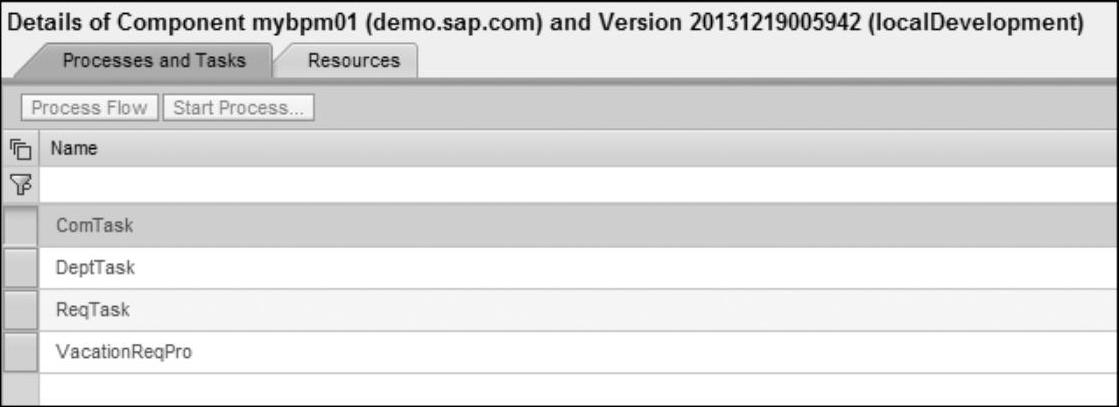

1)使用管理员账号登录NWA平台,在菜单中选择“Configuration”,随后单击“Proces⁃ses and Tasks”链接就能打开流程和任务的管理界面,在页面中可以查看流程的历史版本以及流程流转信息,如图7-126所示。

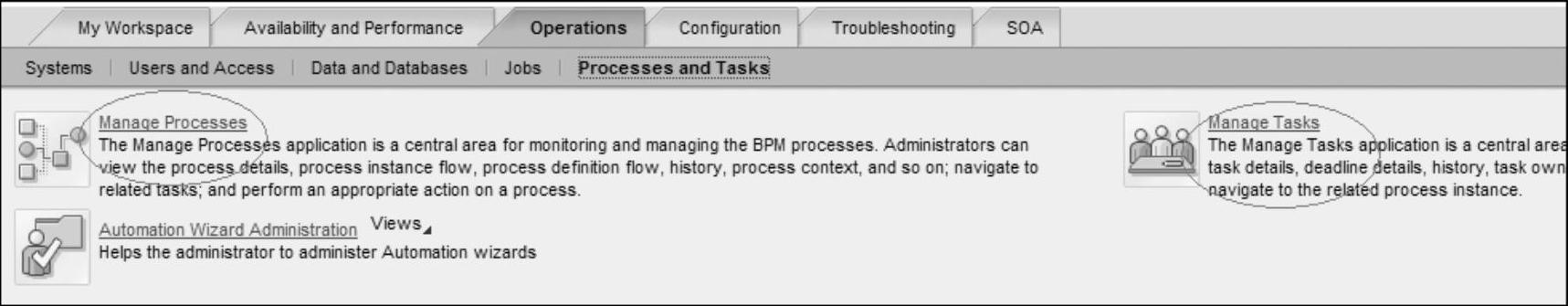

2)除了监控功能外,管理员还可以对流程做特殊处理,如图7-127所示。

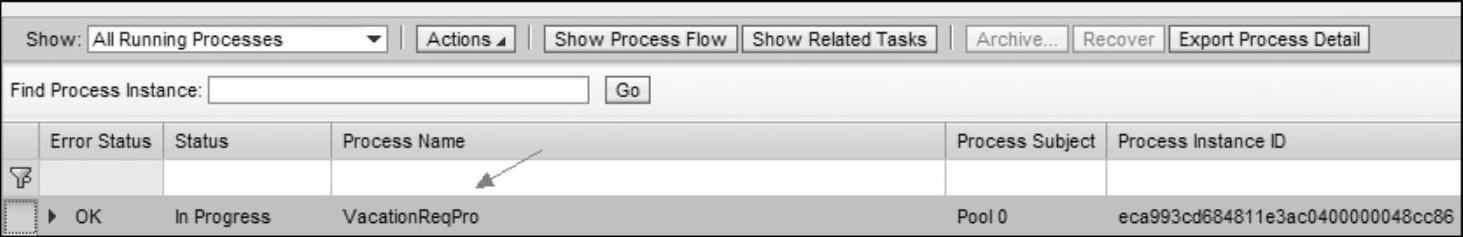

3)单击“Manage Processes”链接,能够监控到新发起的流程,如图7-128所示。

4)通过“Details of Process Instance”可以查看流程的上下文和流程定义,如图7-129所示。


图7-126 流程资源库中的任务清单


图7-127 NWA平台中的流程管理和任务管理


图7-128 查看流程状态


图7-129 查看流程中的上下文

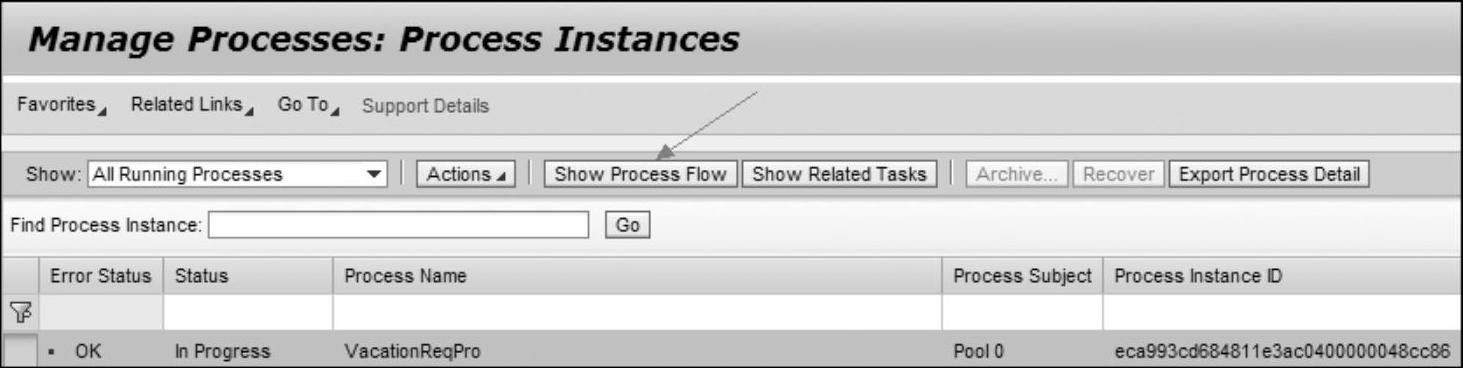

5)选中监控的流程,单击“Show Process Flow”按钮,如图7-130所示。


图7-130 查看流程流转图

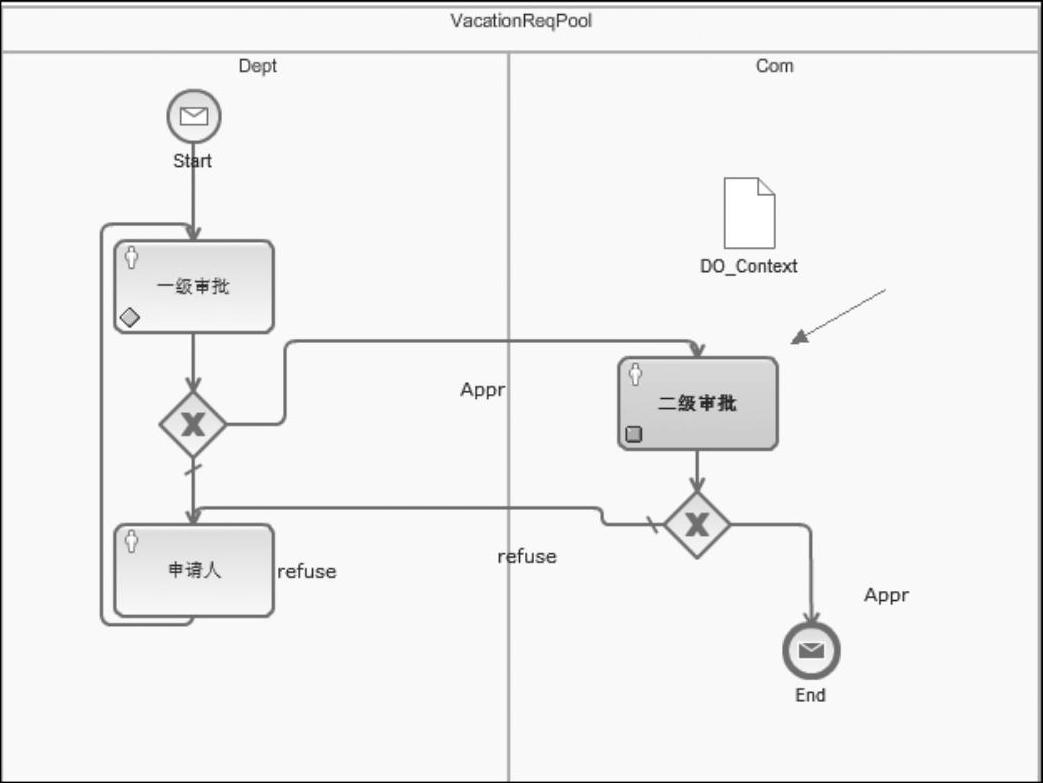

6)可以查看运行时的流程流转图,根据上面流程的运转情况可知该流程处于二级审批,如图7-131所示。


图7-131 标准流程流转图

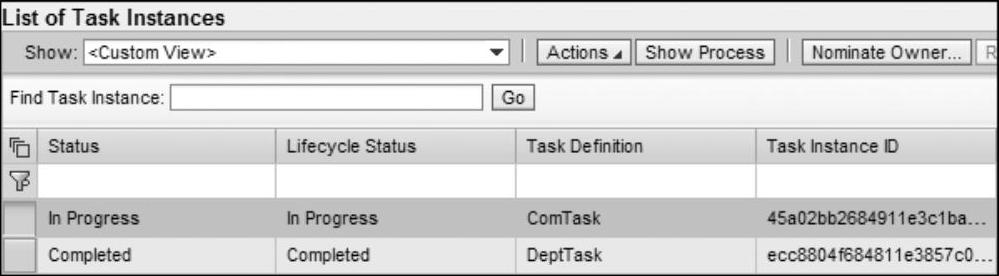

7)单击“Show Related Tasks”,可以查看当前流程实例的待办处理状态,同时可以监控指定任务的上下文中的变量值,如图7-132所示。


图7-132 相关任务实例清单
