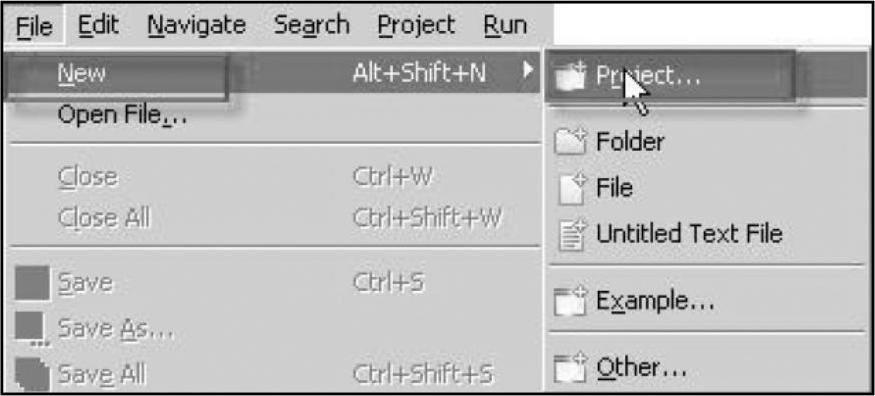

1）打开开发工具NWDS，选择“File”→“New”→“Project”（见图7-39），创建一个工程，或单击“新建项目”按钮。

图7-39 创建项目的菜单选择

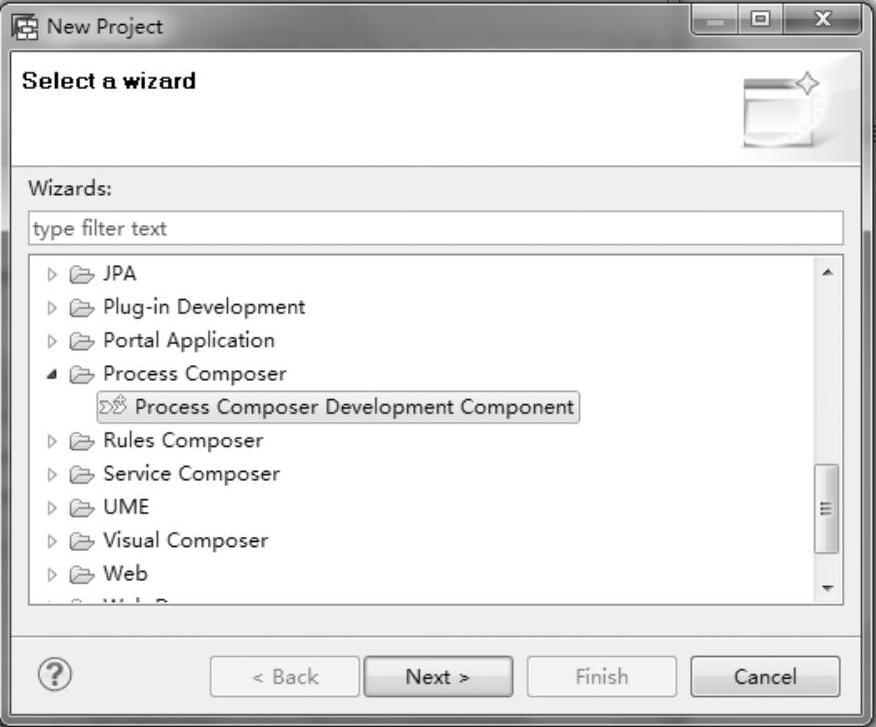

2）在弹出的对话框中，选择流程模型类型的开发组件，并单击“Next”按钮，如图7-40所示。

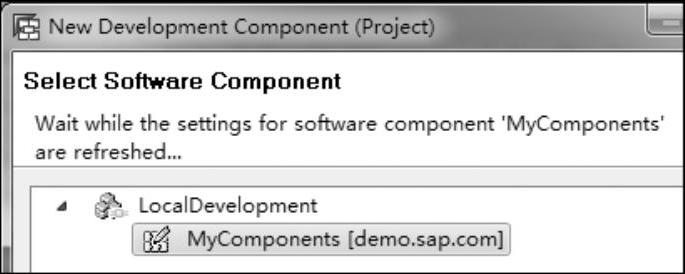

3）随后选择本地的软件组件目录，选中“MyComponents”，并单击“Next”按钮，如图7-41所示。

图7-40 选择项目类型

图7-41 选择本地组件

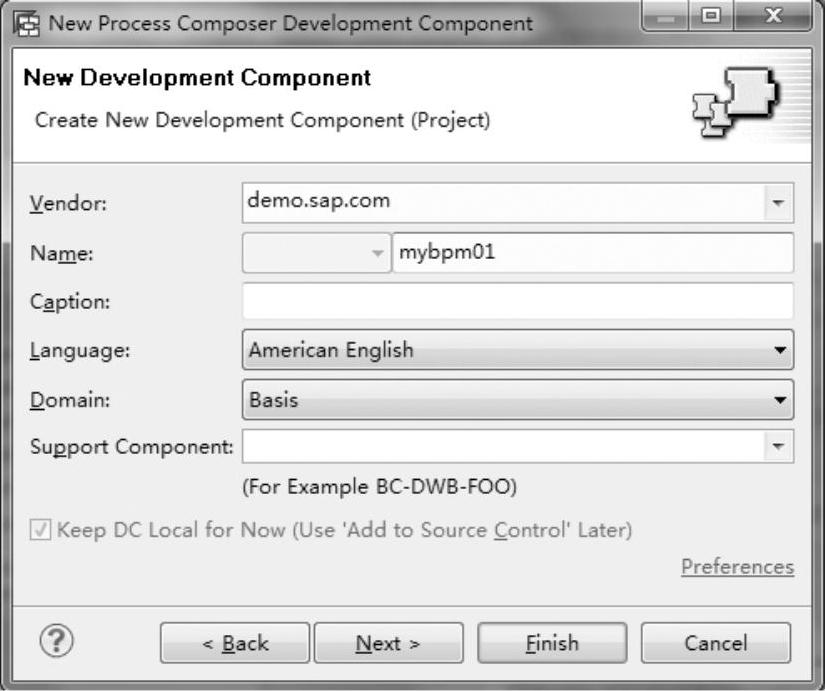

4）在弹出的对话框中输入工程名称，并单击“Next”按钮，如图7-42所示。

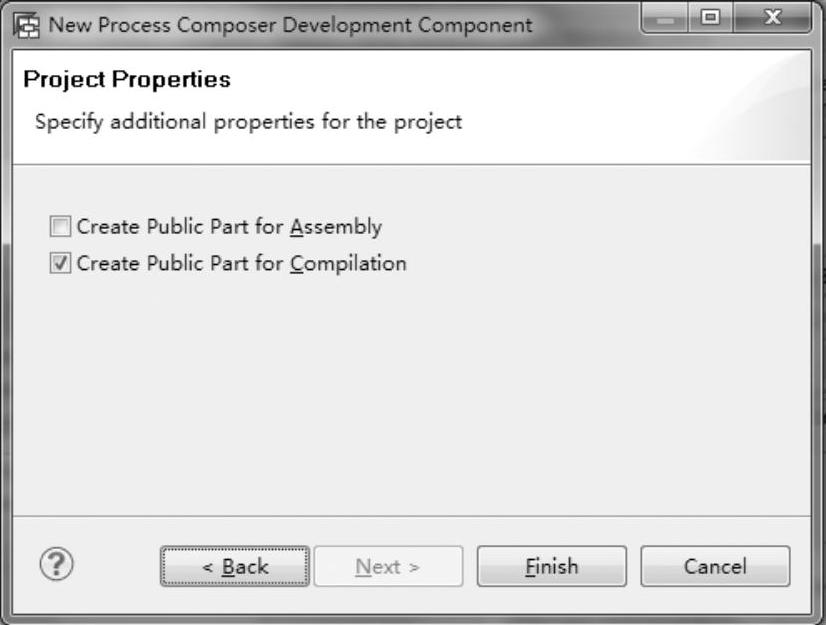

5）配置项目公共部分，使用默认配置即可，单击“Finish”按钮完成项目的创建，如图7-43所示。

图7-42 输入项目信息

图7-43 选择创建公共部分

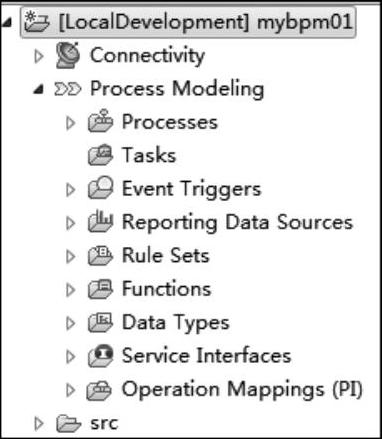

6）创建完成后，就能在项目浏览器中看到整个工程的完整目录结构，如图7-44所示。

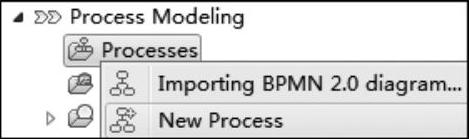

7）展开“Process Modeling”，随后右击“Processes”，在弹出的快捷菜单中选择“New Process”进行流程的创建，如图7-45所示。

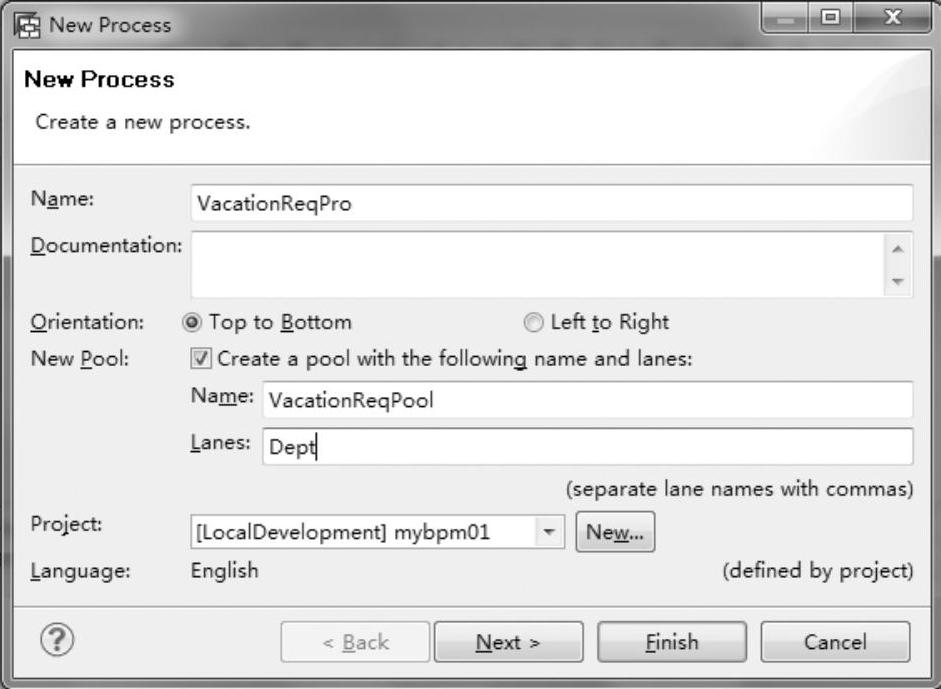

8）在弹出的对话框中输入流程的名称“VacationReqPro”，勾选创建一个流程池并输入名称“VacationReqPool”和泳道名称“Dept”，其他使用默认设置，随后单击“Next”按钮，如图7-46所示。

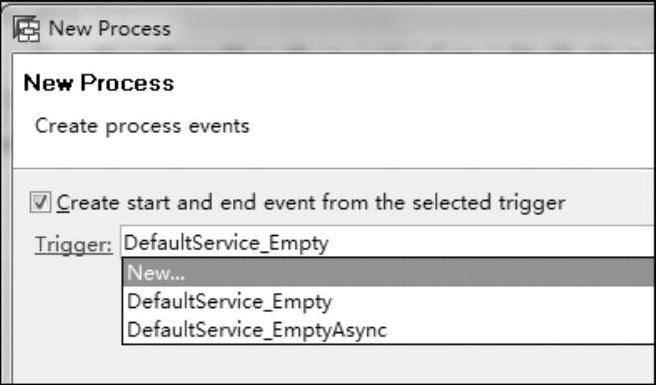

9）选择“New”，创建一个新的流程启动触发器，如图7-47所示。

图7-44 创建后的目录结构

图7-45 创建流程的菜单选择

图7-46 创建新流程

图7-47 流程启动触发器

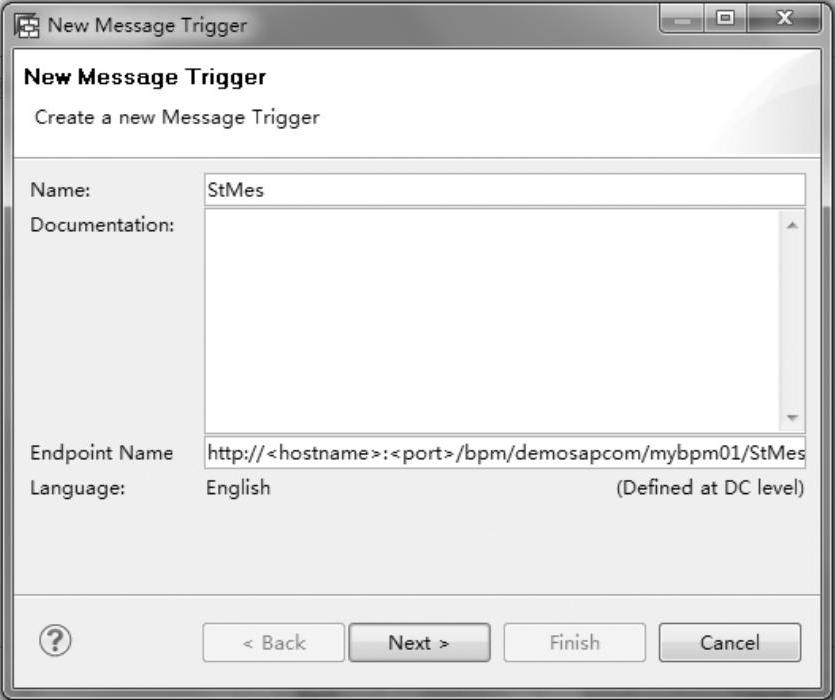

10）在弹出的对话框中输入触发器的名称“StMes”，随后单击“Next”按钮，如图7-48所示。

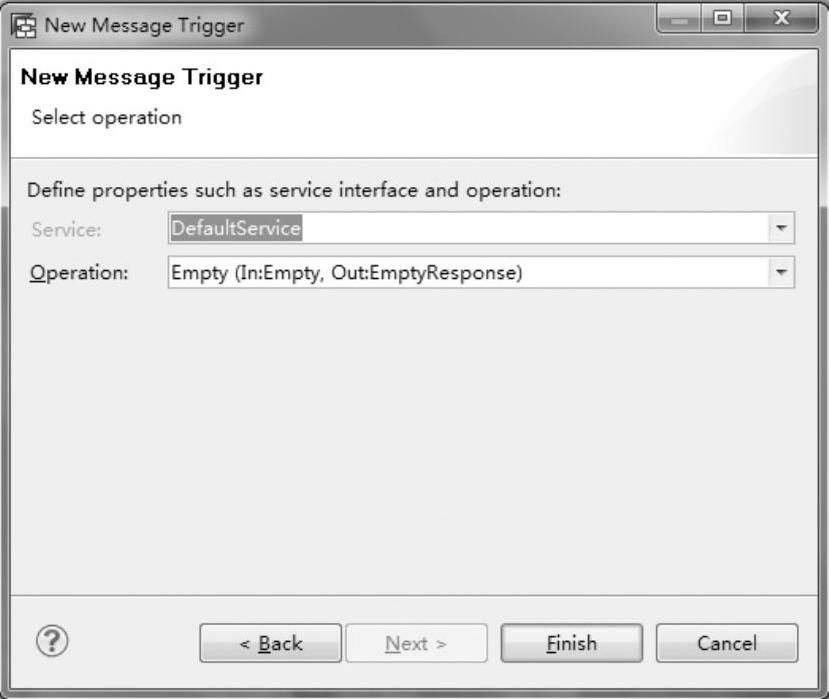

11）服务接口选择默认接口，随后单击“Finish”按钮完成触发器的创建，如图7-49所示。

图7-48 输入触发器信息

图7-49 输出触发器运行事件

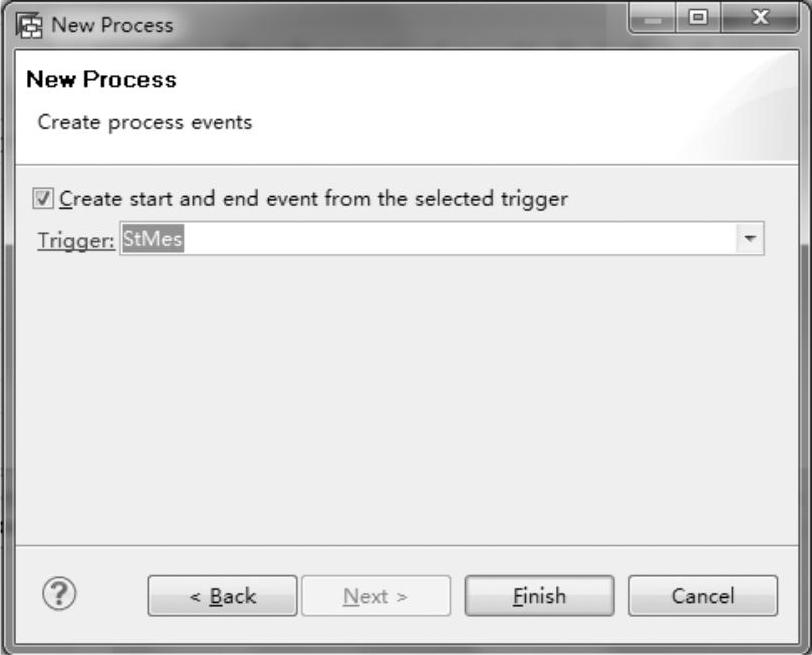

12）单击“Finish”按钮，完成流程的创建，如图7-50所示。

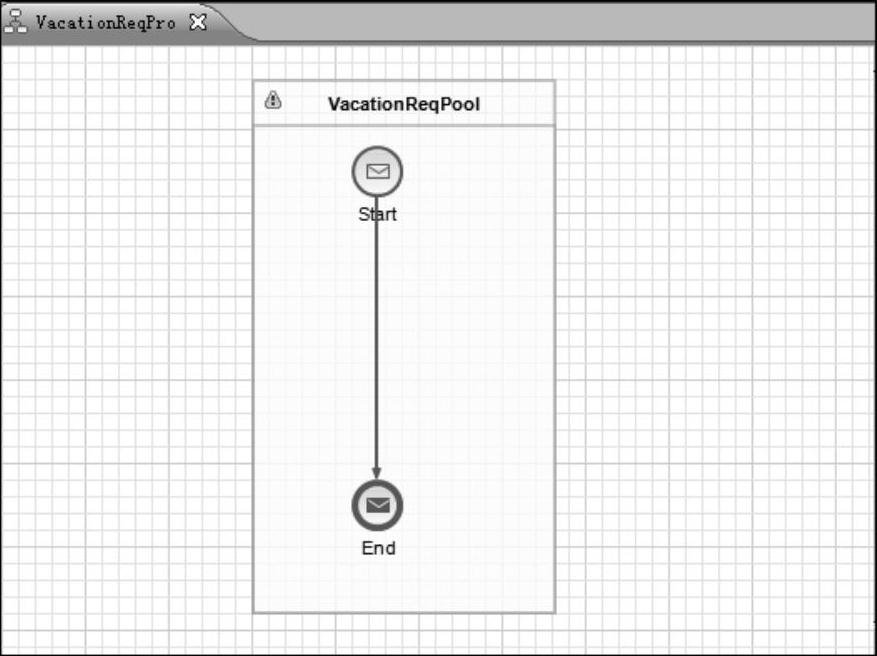

13）在右侧的模型编辑器中可以看到创建完毕的休假申请空流程，如图7-51所示。

图7-50 选择触发器

图7-51 流程建模

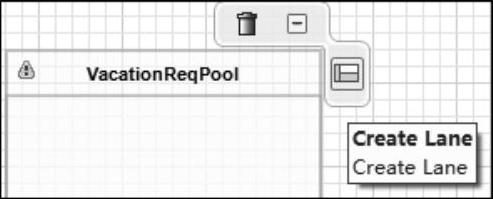

14）将鼠标悬停在标题上，单击弹出的“创建泳道”，如图7-52所示。

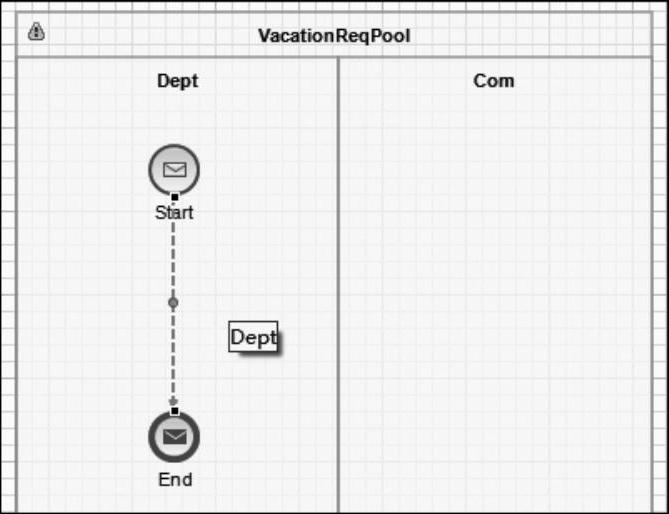

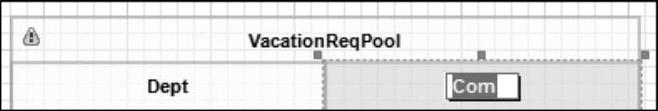

15）输入泳道名称“Com”代表公司审批阶段，如图7-53所示。(www.daowen.com)

图7-52 弹出菜单

图7-53 创建新泳道

16）选中流程中的“Start”至“End”的连线（选中有高亮显示），删除，如图7-54所示。

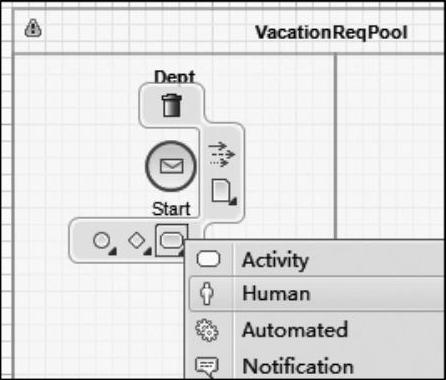

17）将鼠标悬停在开始事件上，并选择创建一个用户动作，如图7-55所示。

图7-54 建模操作

图7-55 创建用户动作

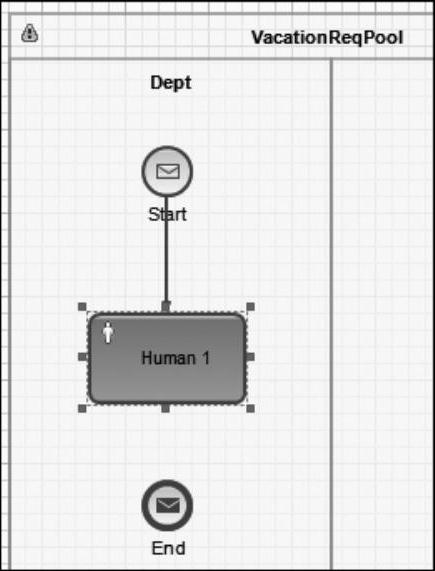

18）完成动作创建后，编辑器中将出现对应的图形，如图7-56所示。

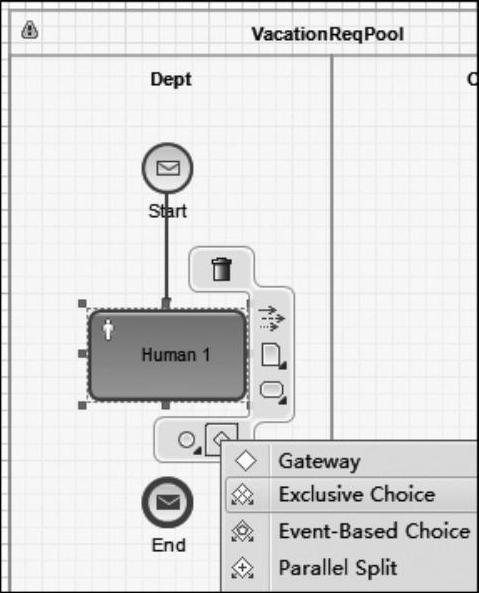

19）接着将鼠标悬停在用户动作结点并添加网关，用于判断流程走向。选择“Exclusive Choice”，如图7-57所示。

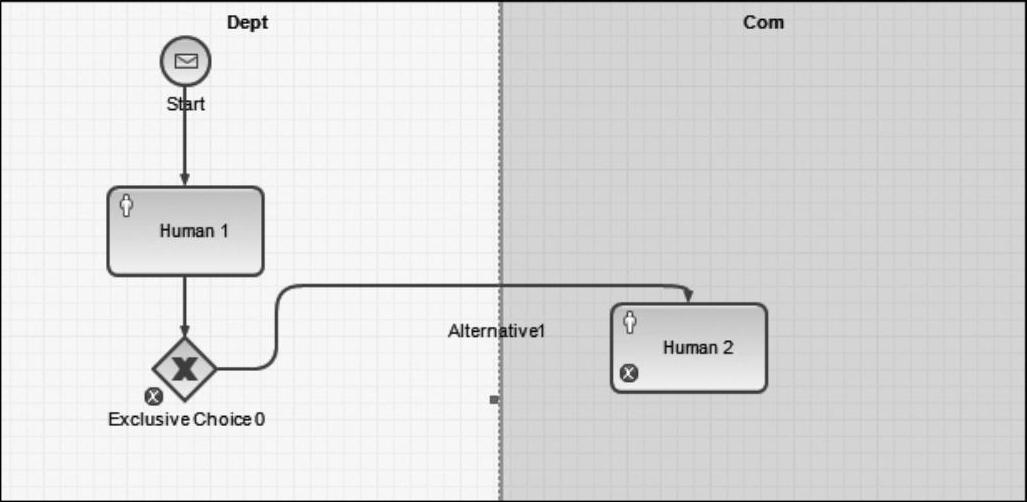

20）接着将鼠标悬停在网关上，继续创建第二级审批的用户动作，并将对象拖曳至公司审批的泳道中。虽然泳道并没有对代码或配置产生任何影响，但是明细的泳道划分有利于后期的修改及运维管理，如图7-58所示。

图7-56 创建用户动作

图7-57 创建网关的菜单选择

图7-58 创建新的用户动作

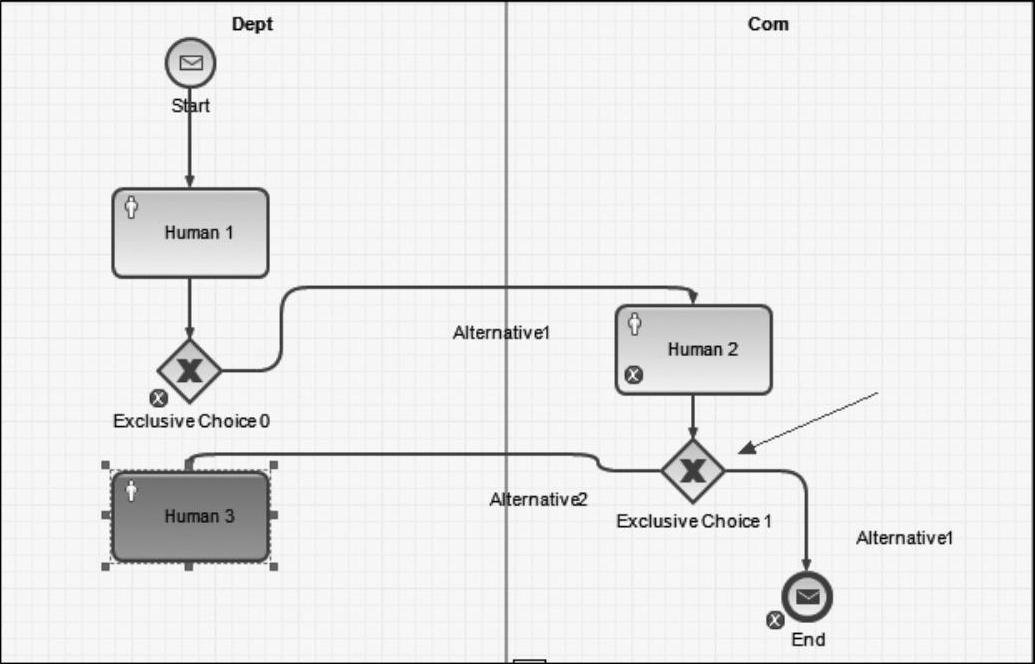

21）接着在二级审批的基础上继续创建网关“Exclusive Choice 1”，随后再创建一个发起人处理结点“Human3”，如图7-59所示。

图7-59 建模操作

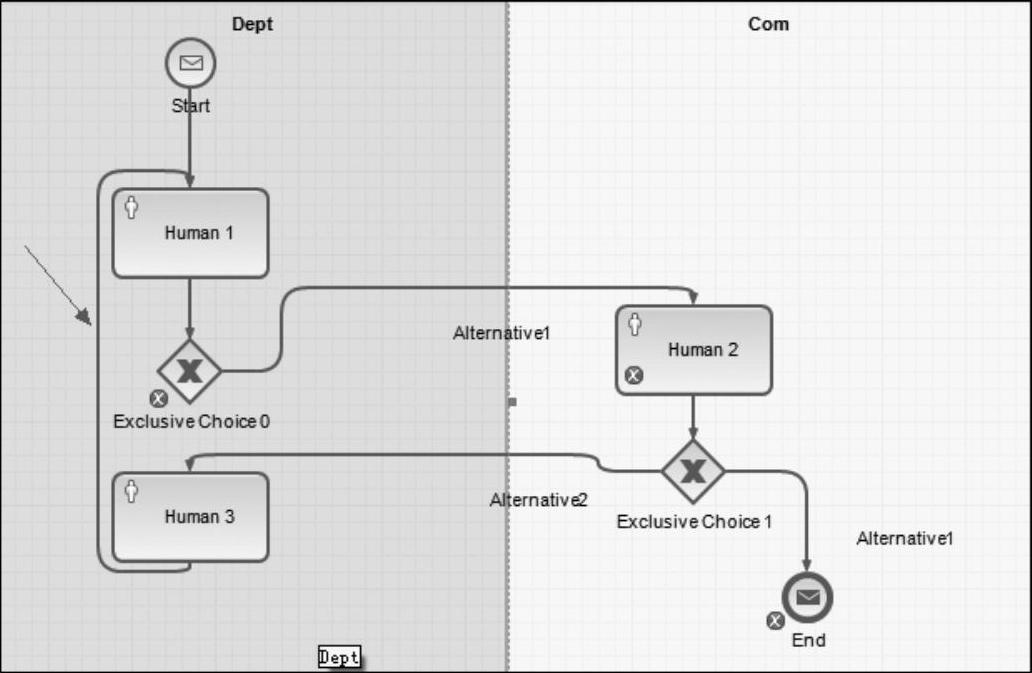

22）在“Human3”结点基础上，单击连线并拖曳至“Human1”结点，建立发起人结点到一级审批的联系，如图7-60所示。

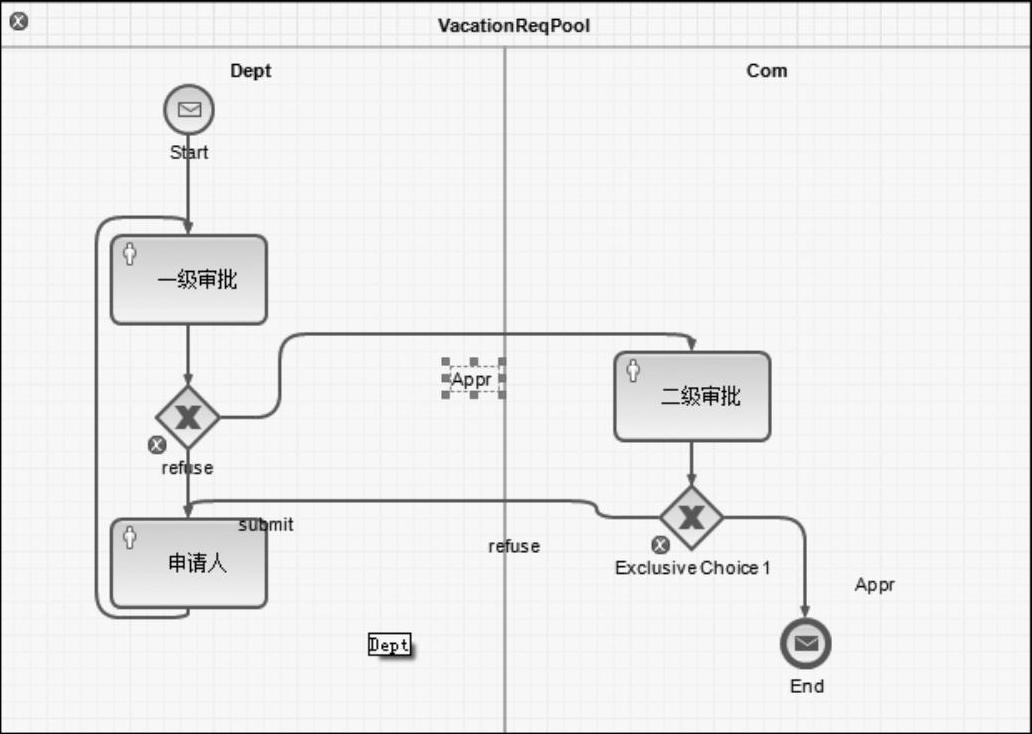

23）整个流程模型构建完毕，进一步修改结点描述。通过流程图可以看出，该流程为二级审批，申请人提交后直接进入一级审批，一级审批通过则到二级审批，二级审批通过流程结束，一级和二级拒绝都会驳回到申请人，申请人重新提交并再次到一级审批，如图7-61所示。

图7-60 创建联系

图7-61 流程示例

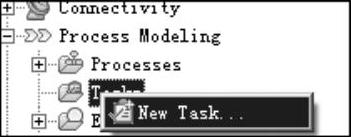

24）接着创建流程中的任务，右击“Tasks”文件夹，选择“NewTask”，创建一个新的任务，如图7-62所示。

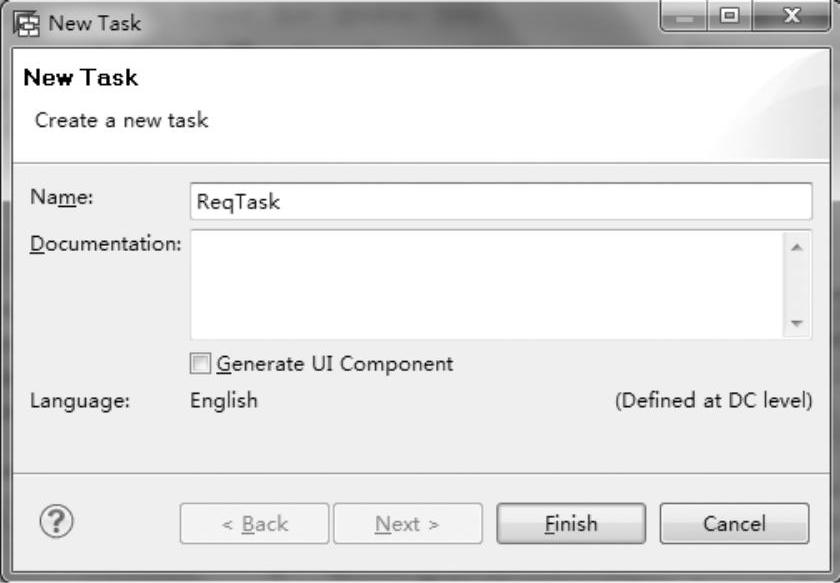

25）输入任务名称，随后单击“Finish”按钮，如图7-63所示。

图7-62 创建任务的菜单选择

图7-63 输入任务信息

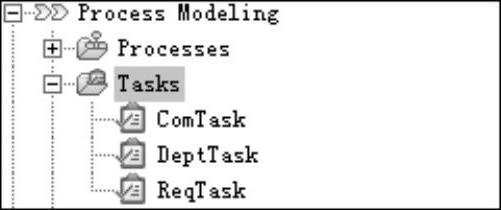

26）按照同样的操作，分别建立DeptTask、ComTask和ReqTask，3个任务分别对应流程中的3个用户动作，如图7-64所示。

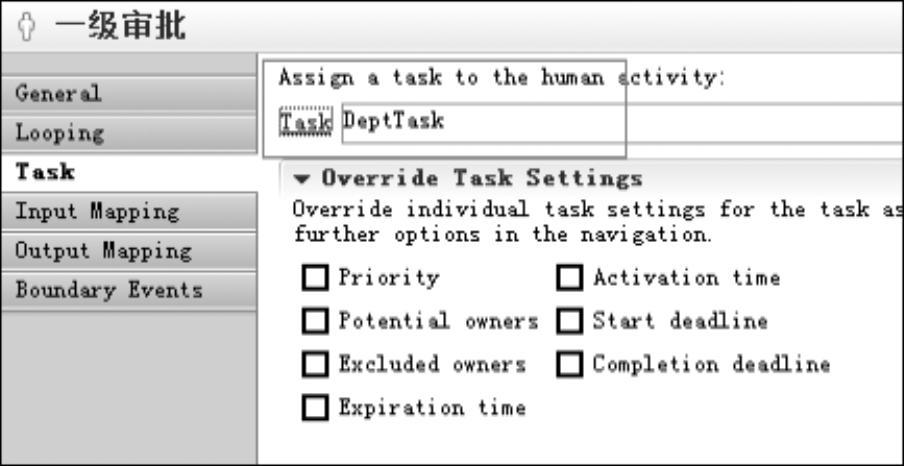

27）接着选中第一个用户动作“一级审批”，在下方属性的页签中，找到“Task”子标签，在其中选择对应的任务“DeptTask”，表示部门审批环境。用同样的方法将“二级审批”的任务选择为“ComTask”，将“申请人”的任务选择为“ReqTask”，如图7-65所示。

图7-64 创建后的目录结构

图7-65 在用户动作中选择对应任务
