RFC（Remote Function Call，远程功能调用）是SAP为了提供其他系统可以调用ABAP功能而提供的一种技术，是SAP ERP与其他系统（包括SAP系统或非SAP系统）间的一种双向接口技术，也是SAP与外部通信的基本协议。RFC是基于是CPI-C（Common Program⁃ming Interface for Communications layer）实现的，在最初RFC创建时，只能被C语言的程序调用，后来为了适应网络时代的变化，也允许Java语言进行访问，而在Web Dynpro中RFC自然也允许其通过企业连接器进行访问。

简单来说RFC的作用是系统调用当前系统外的程序模块，从而实现某个功能，但两个系统中至少有一个必须是基于ABAP应用服务器的系统。当然RFC也可以在ERP系统内被本系统的程序调用，而通常情况下都是为跨系统调用而使用的。

RFC的功能包含以下几点：

●登录并退出远程ABAP系统（在Web Dynpro配置中，导入模型使用的ABAP系统配置不必与实际运行时的ABAP系统保持一致），并进行权限检查。

●调用并管理远程系统会话所需的通信线程。

●自动将功能模块中的参数转换成远程系统所需的格式，或反之将远程系统需要的格式转换为SAP中的参数。其中可能包含不同技术平台之间的转换。

●处理通信过程中的错误，如果需要，也可返回报错明细给调用方。

●可以对外声明，负责远程调试的实现。

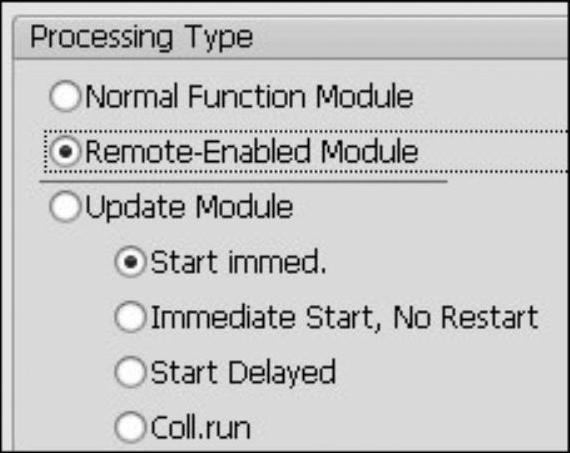

在SAP ABAP系统中（包括R/3或ECC、BW、PI等系统），登录用户都可以在权限允许的前提下通过SE37事务代码进行功能模块的创建和修改，而只有在属性中将功能模块的类型选择为“Remote-enabled module”才能被外部系统调用，有时非ABAP开发人员会一直无法搜索到对应的RFC名称，很有可能就是因为没有修改它的属性导致的，如图3-258所示。

图3-258 RFC的关键属性

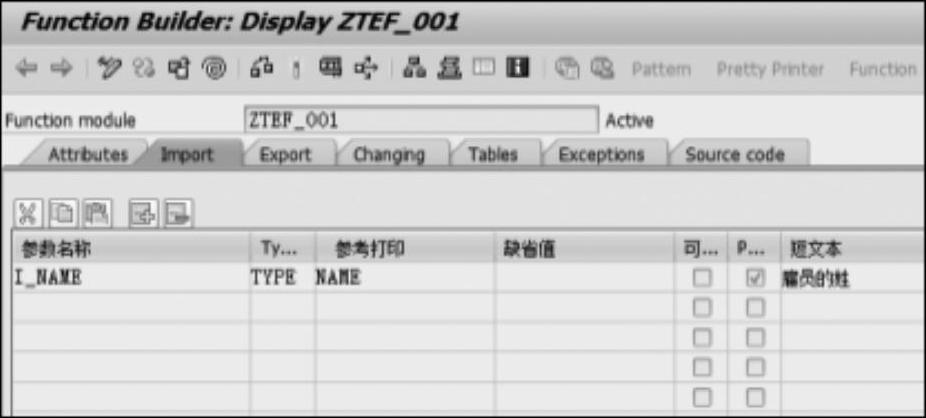

以下以测试系统中的ZTEF_001功能模块为例进行简单介绍，登录ECC系统后，输入事务代码“SE37”，随后输入函数名称并单击“Display”按钮，如图3-259所示。

图3-259 RFC中定义的字段

每个功能模块都包含了以下几个页签，见表3-8。

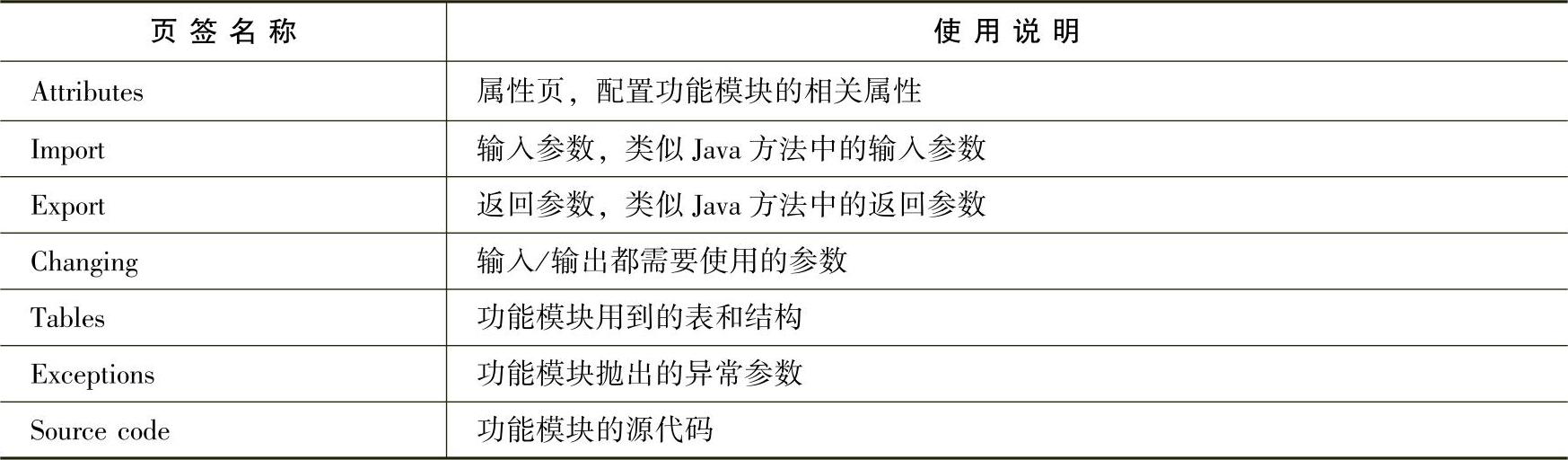

表3-8 功能模块中的页签说明

如果使用过老版本的NWDS，也能看到类似ECC中功能模块配置页的“影子”，其中“Properties”对应着属性页签，“Context”对应着参数页签，“Implementation”对应着源代码页签，而在新版本中，上下文、方法、事件等内容都统一放入了“Properties”属性页签中，Java源代码也独立成为一个Java文件，并可以通过Java编辑器进行修改，如图3-260所示。

图3-260 新版本中的标签

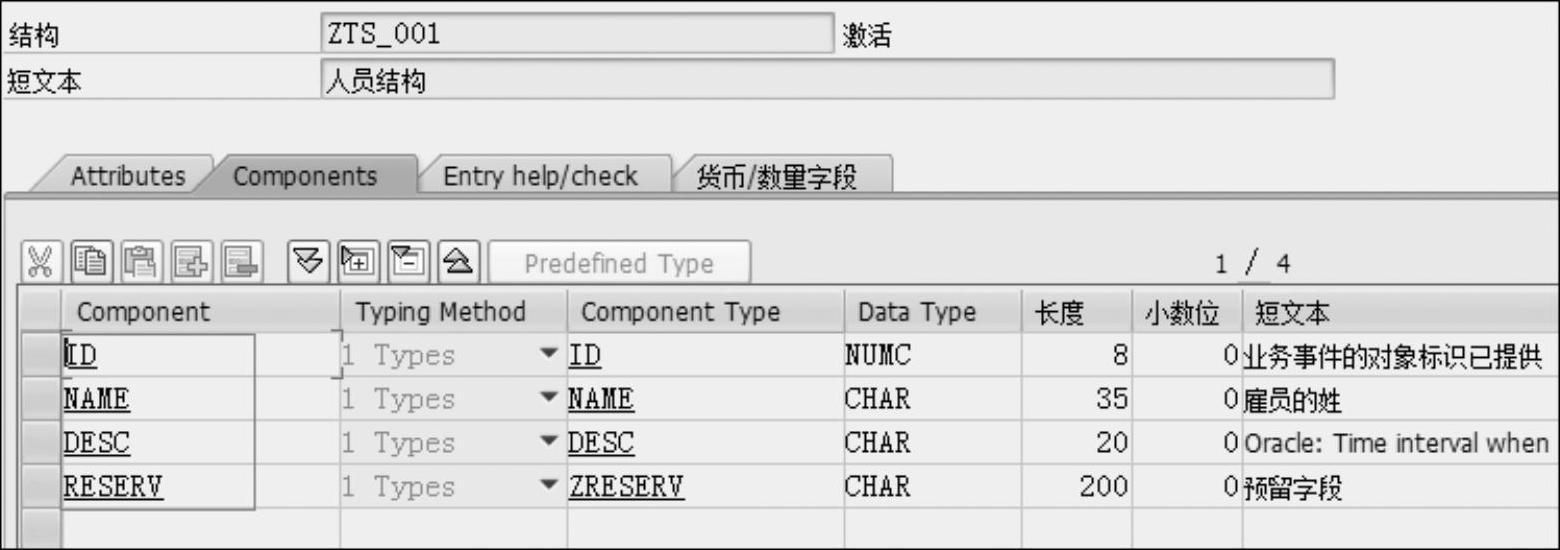

下面的示例RFC包含了一个输入参数“I_Name”和一个表参数“T_Pers”，其中“T_Pers”还包含了其他4个字符串类型的参数：ID、NAME、DESC和RESERV，如图3-261所示。

图3-261 RFC中的参数定义

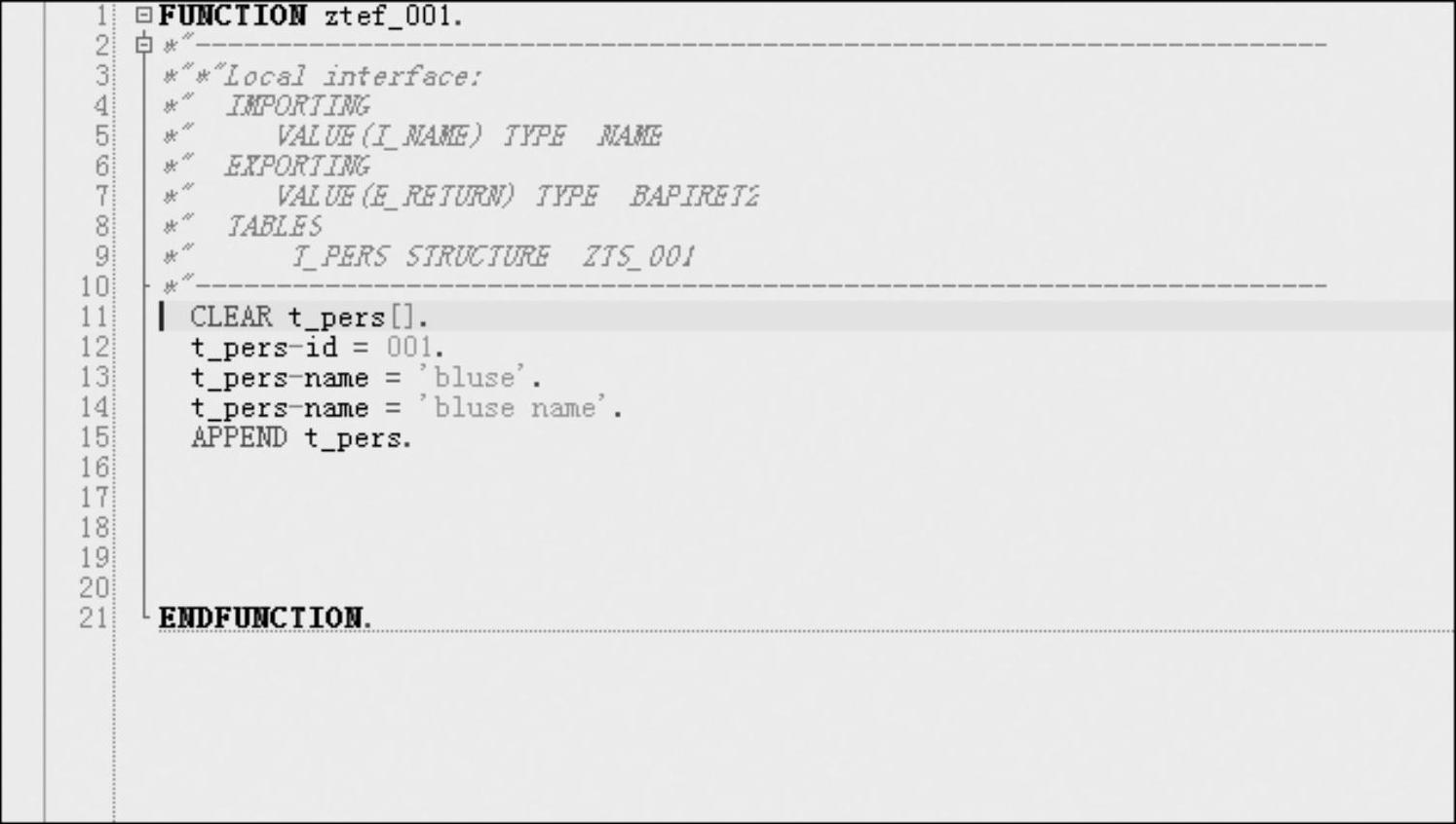

它的代码逻辑比较简单，作为测试用例，直接返回员工编号“001”、员工姓名“bluse”和员工描述“bluse name”，如图3-262所示。

图3-262 RFC的逻辑处理

1.Web Dynpro与RFC

本节主要介绍在Web Dynpro中如何使用RFC类型的模型。

开发实例：

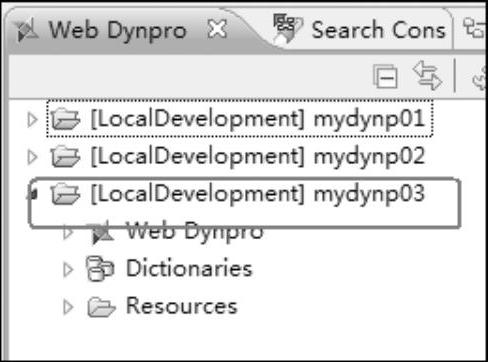

1）首先创建一个新的Web Dynpro工程，并命名为“mydynp03”，如图3-263所示。

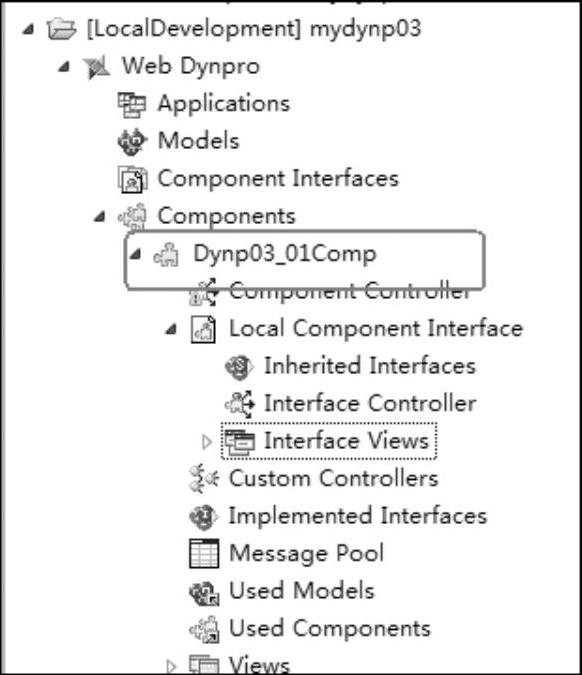

2）随后创建一个组件，并命名为“Dynp03_01Comp”，在创建向导中同时默认创建视图和窗口，如图3-264所示。

图3-263 创建新的Web Dynpro项目

图3-264 创建新的组件

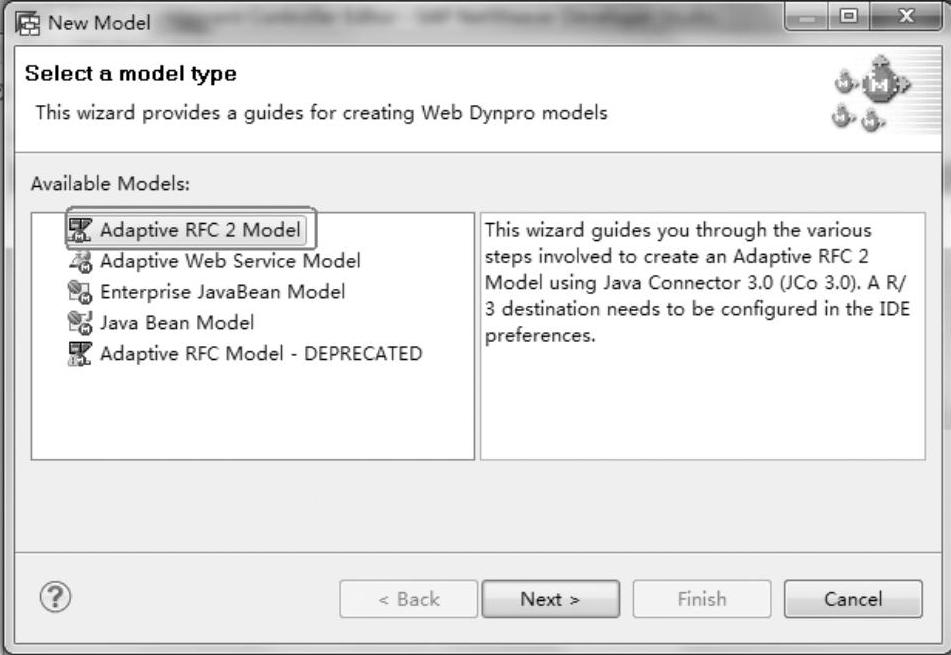

3）创建组件完毕后，右击“Models”结点，在弹出的快捷菜单中选择创建模型，在随后弹出的对话框中选择第一项“Adaptive RFC 2 Model”，右侧是一些相关的说明，单击“Next”按钮，如图3-265所示。

图3-265 选择导入类型

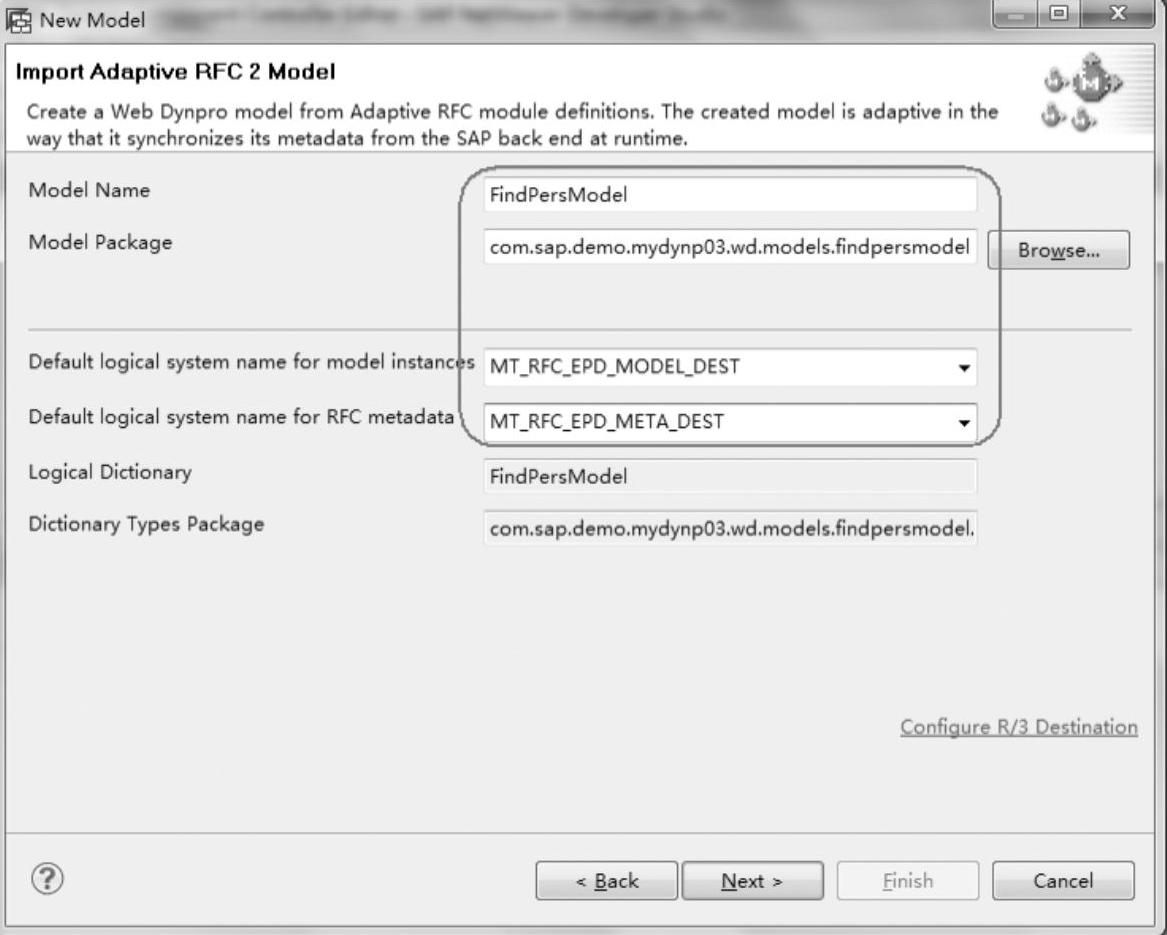

4）输入导入后的模型名称，以及程序运行时使用的服务端配置的逻辑目的地，如图3-266所示。

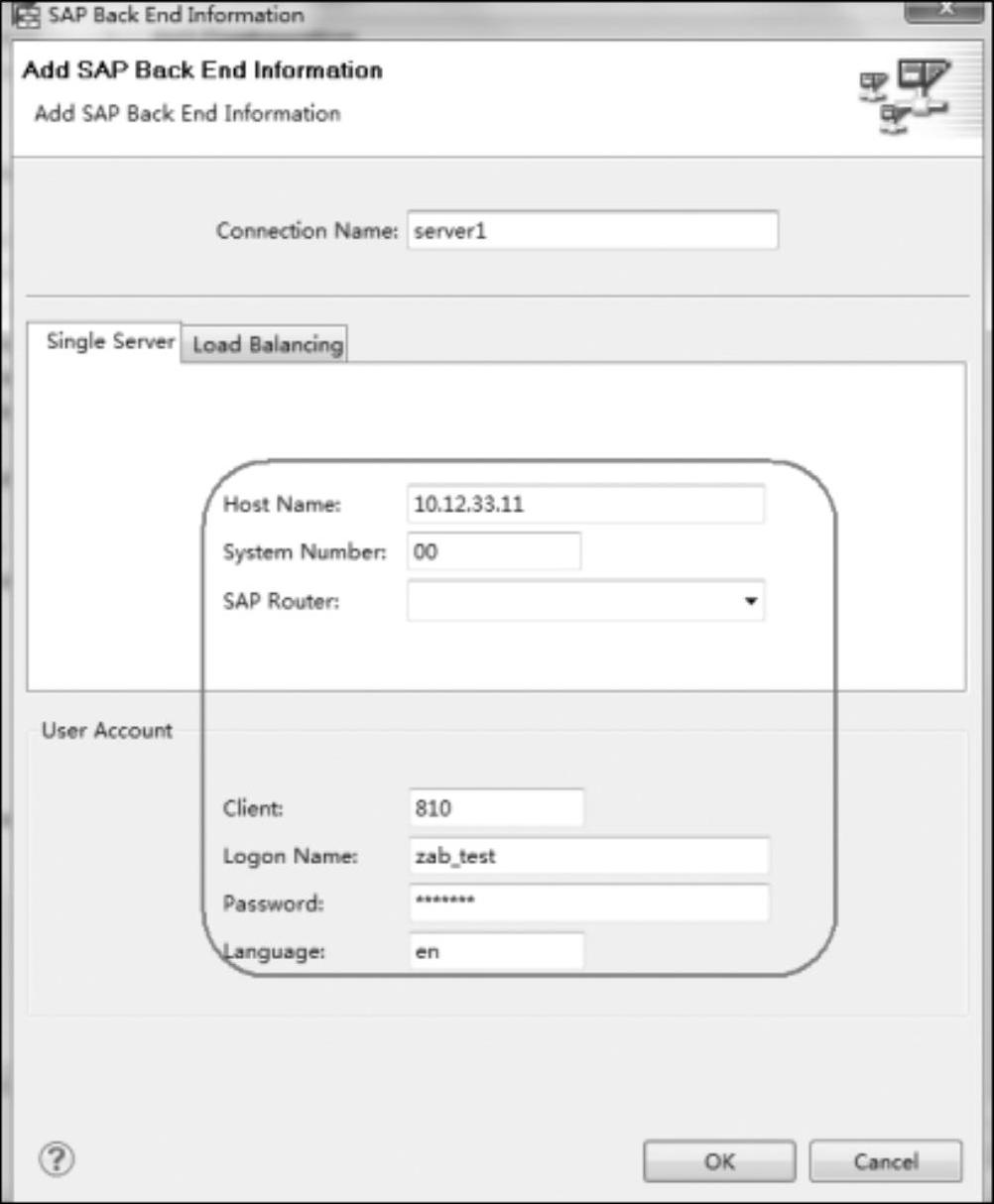

5）如未配置过导入RFC服务器，则单击图2-266中的“Configure R/3 Destination”进行服务器参数的配置，以便开发工具连接对应的ABAP系统导入RFC模型。在弹出的对话框中单击“Add”按钮，随后选择“Single Server”（一般需要选择“Load Balancing”负载均衡环境进行配置）并输入服务器的必要信息，如图3-267所示。

图3-266 输入模型信息

图3-267 输入服务器连接信息

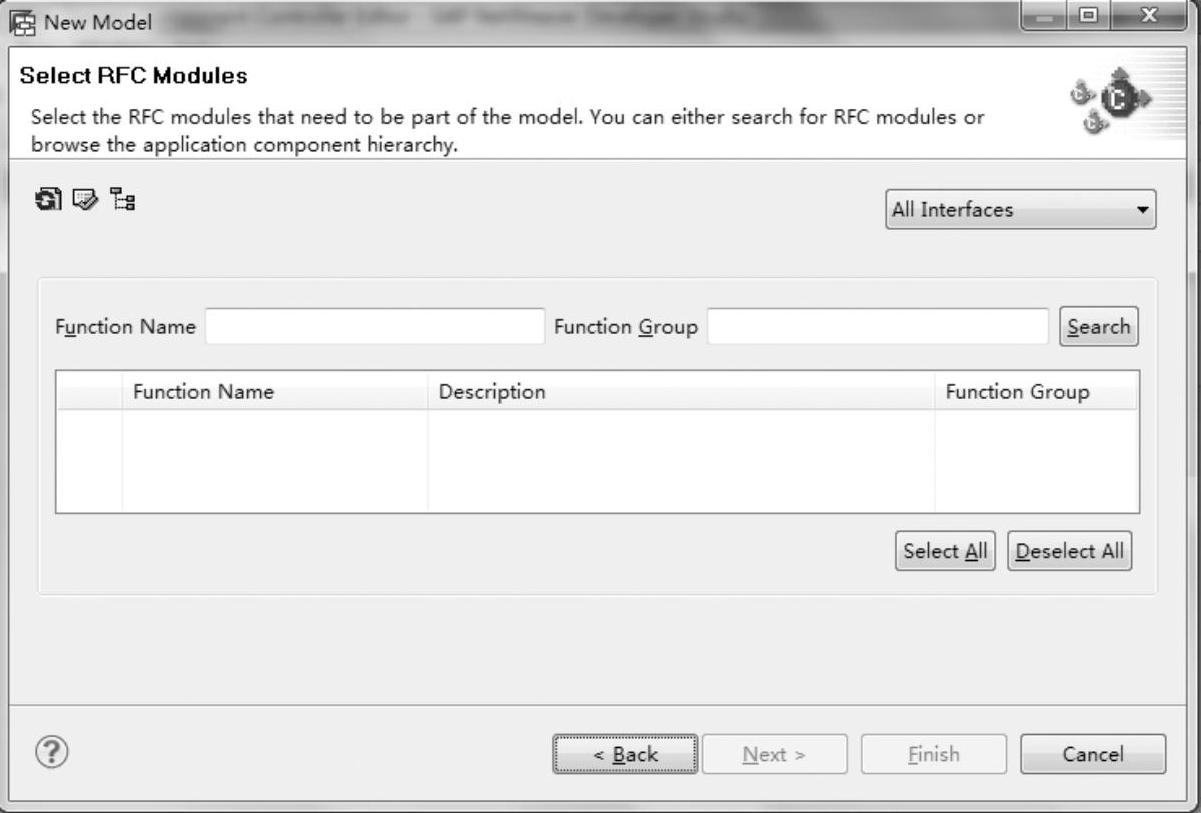

6）完成服务器配置后，回到导入模型的向导并单击“Next”按钮，如无法连接配置，则系统会弹出相应的提示信息；如出现搜索对话框，则表示连接成功见图3-268所示。

图3-268 搜索RFC对话框

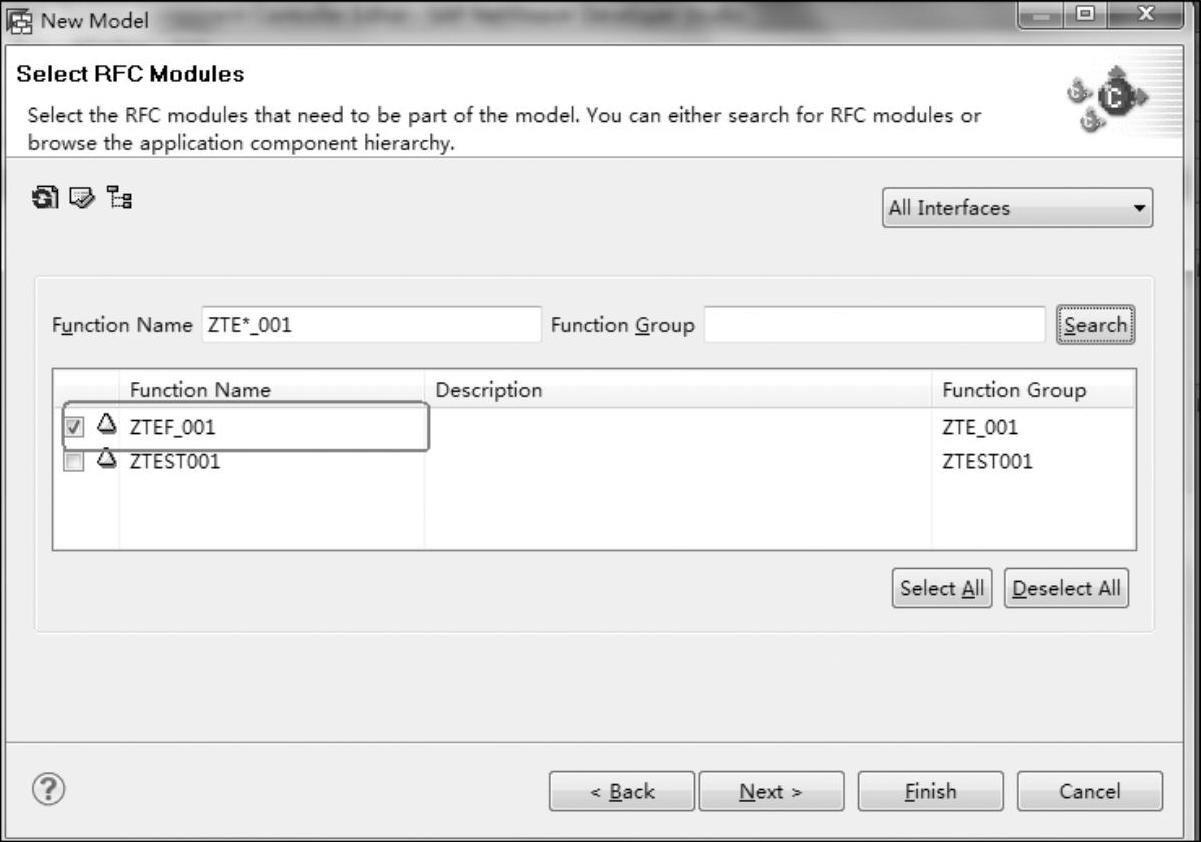

7）输入关键字“ZTE∗_001”，单击“Search”按钮，搜索测试使用的RFC，随后选中需要导入的RFC并单击“Next”按钮，如图3-269所示。

图3-269 模糊查询对应RFC

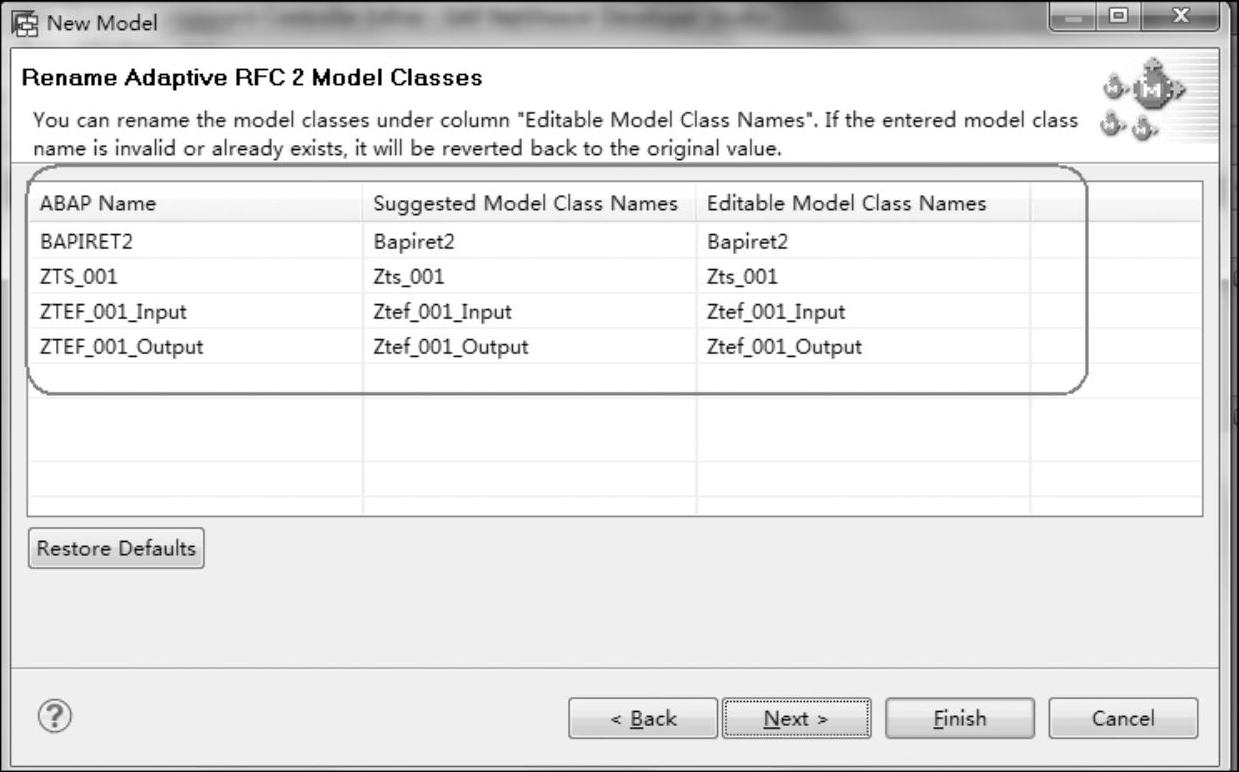

8）在弹出的对话框中会显示导入模型所涉及的表、字段和结构等内容，并生成对应的接口类，单击“Finish”按钮完成模型的导入，如图3-270所示。

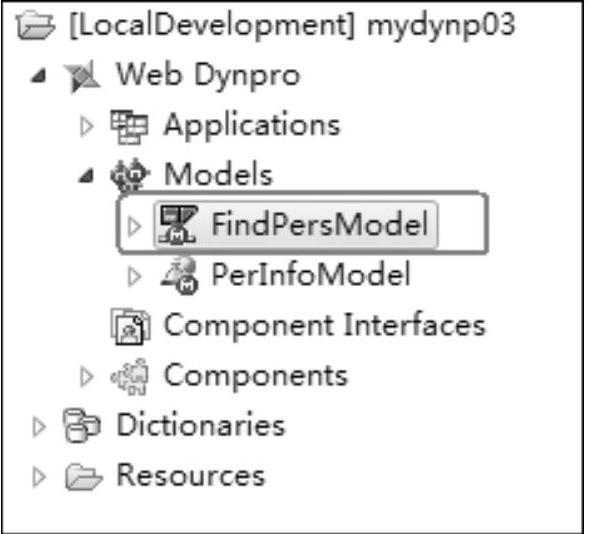

9）导入完成后就能在“Models”结点下看到导入成功的模型了，如图3-271所示。

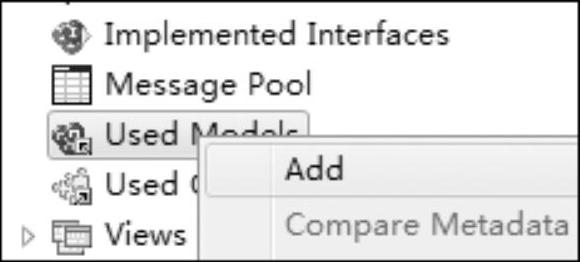

10）导入完成后，首先需要声明对该模型的使用，进入创建的Web Dynpro工程，右击“Used Models”，在弹出的快捷菜单中选择添加之前导入的模型，如图3-272所示。

图3-270 导入内容清单

图3-271 导入后的模型效果

图3-272 添加使用模型

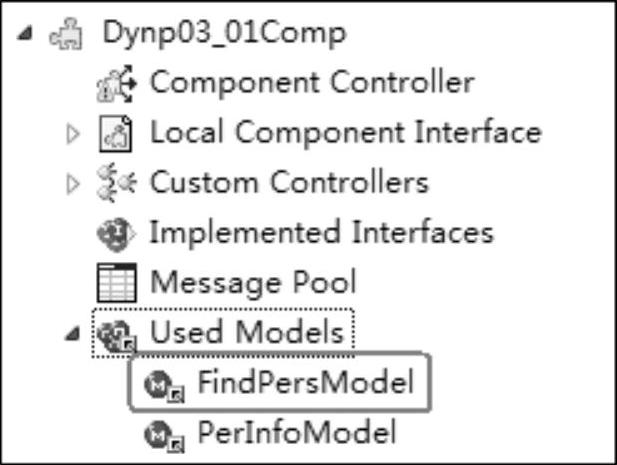

11）选中“FindPersModel”模型，单击“OK”按钮即完成了添加，如图3-273所示。

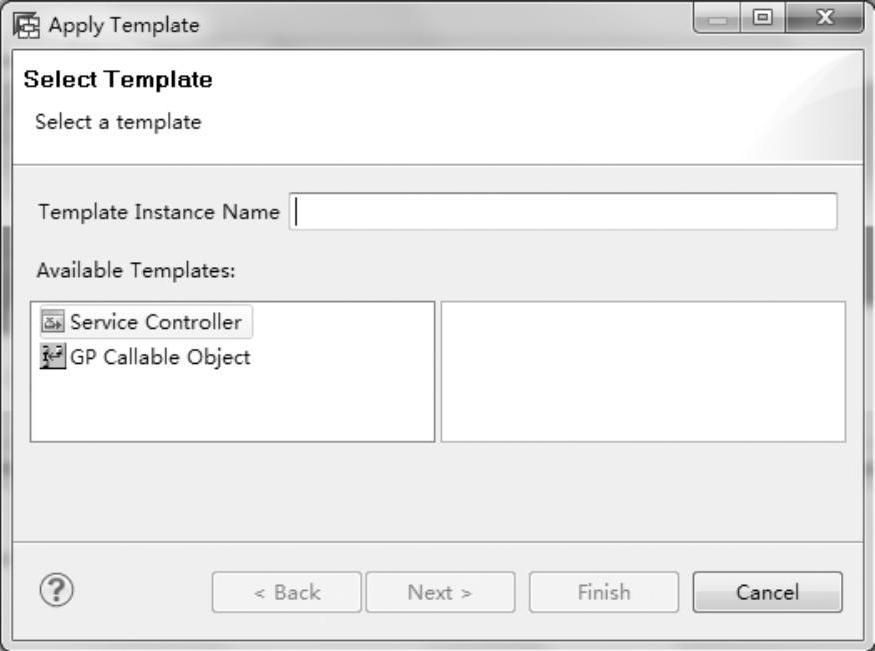

12）随后右击“Custom Controllers”在弹出的快捷菜单中选择“Apply Template”，自动创建对应的调用方法和上下文，在弹出的对话框中选择“Service Controller”并使用默认名称，单击“Next”按钮，如图3-274所示。

图3-273 完成模型添加后的效果

图3-274 选择模板类型

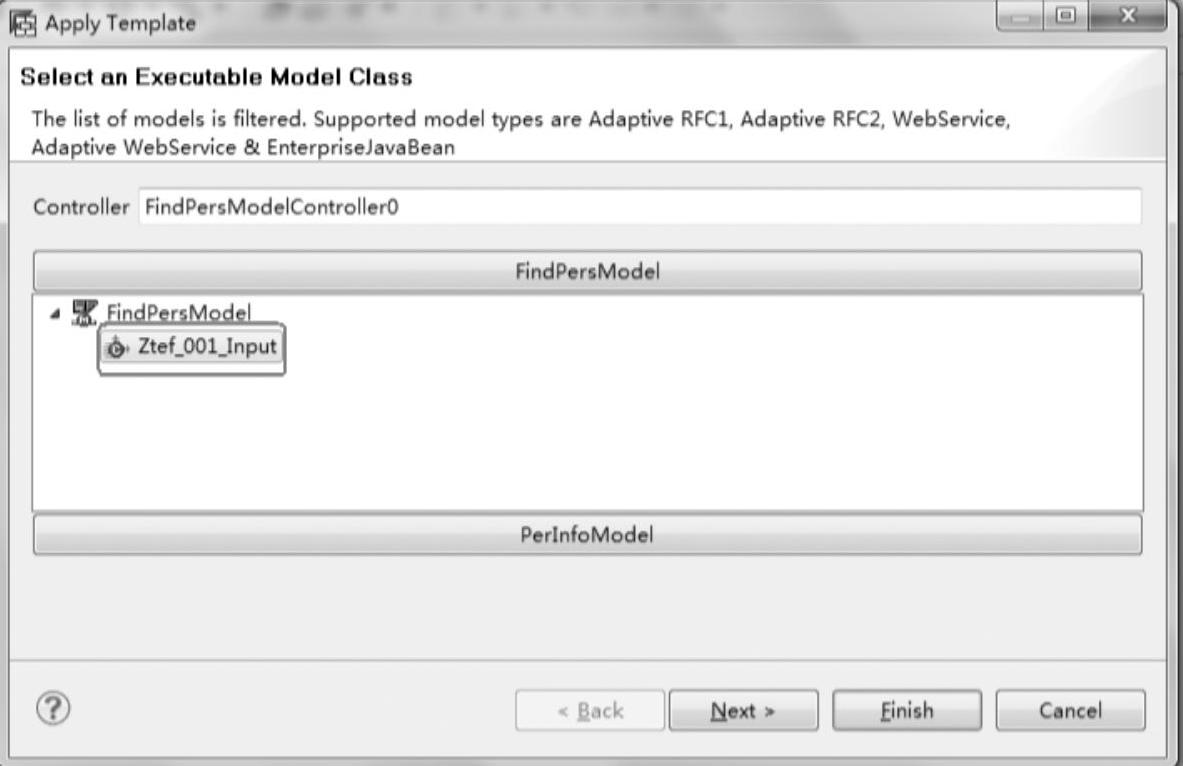

13）选中要使用的模型，单击“Next”按钮，如图3-275所示。

图3-275 选择对应模型

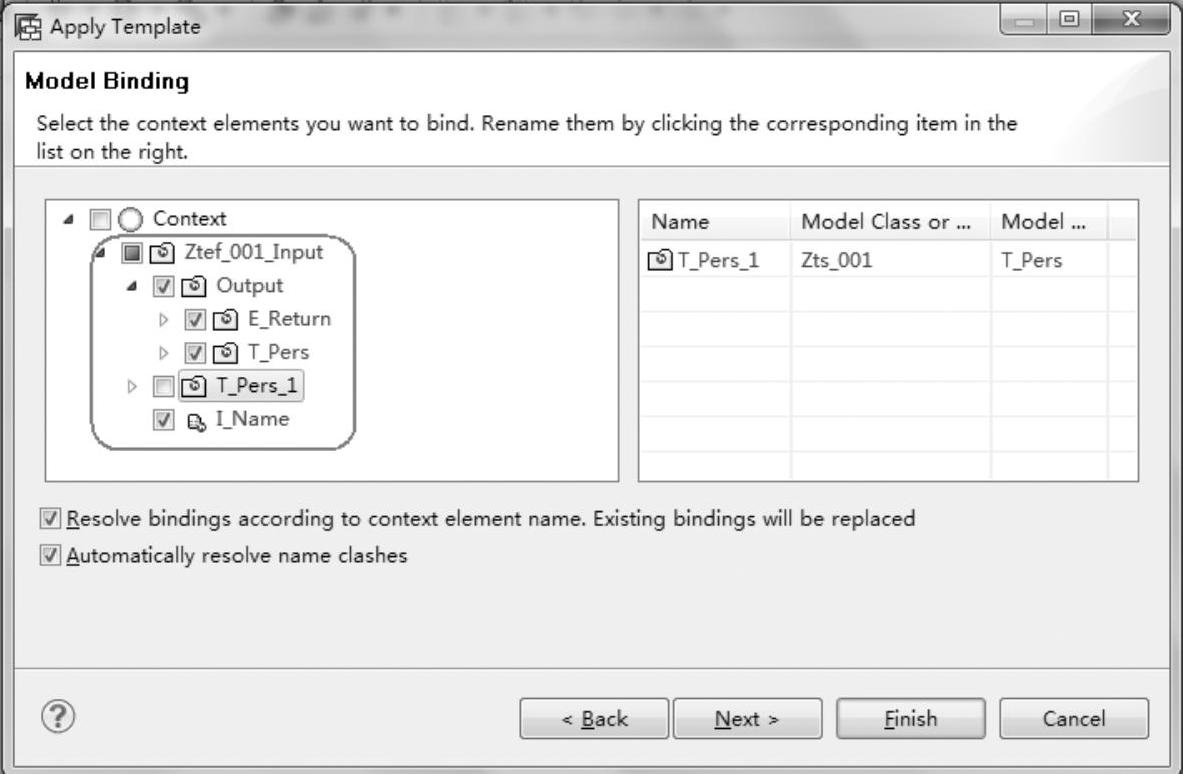

14）选择创建对应的上下文特性并映射的模型的结构和参数，单击“Finish”按钮，如图3-276所示。

图3-276 确认模型中的参数

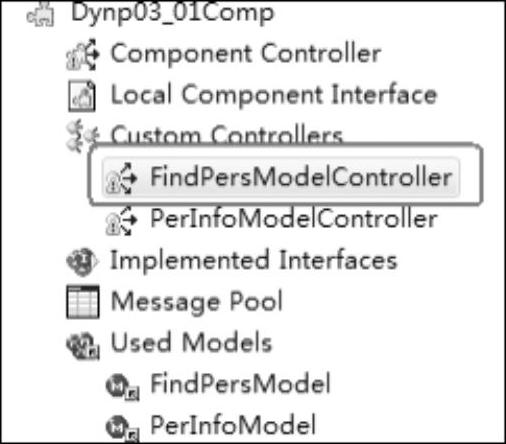

15）完成自定义控制器的创建后，保存所有修改即可，如图3-277所示。整个过程从导入模型，声明引用，再到创建自定义控制器，Web Dynpro已经将复杂多样的后台服务统一定制为标有固定输入/输出的模型，且通过自定义控制就可以调用接口中的方法并传递参数，在后续的开发过程中，开发人员就不再需要关心接口服务本身，只专注于自定义控制的方法调用以及上下文映射即可。

图3-277 创建自定义控制器后的效果

16）同样地，仿照Web Service中视图对服务的调用，编写RFC的调用过程。首先新建“Dynp03_01Comp_02View”视图，接着在组件控制器中添加上下文的映射，最后在视图的控制器中编写赋值请求数据以及解析响应代码。

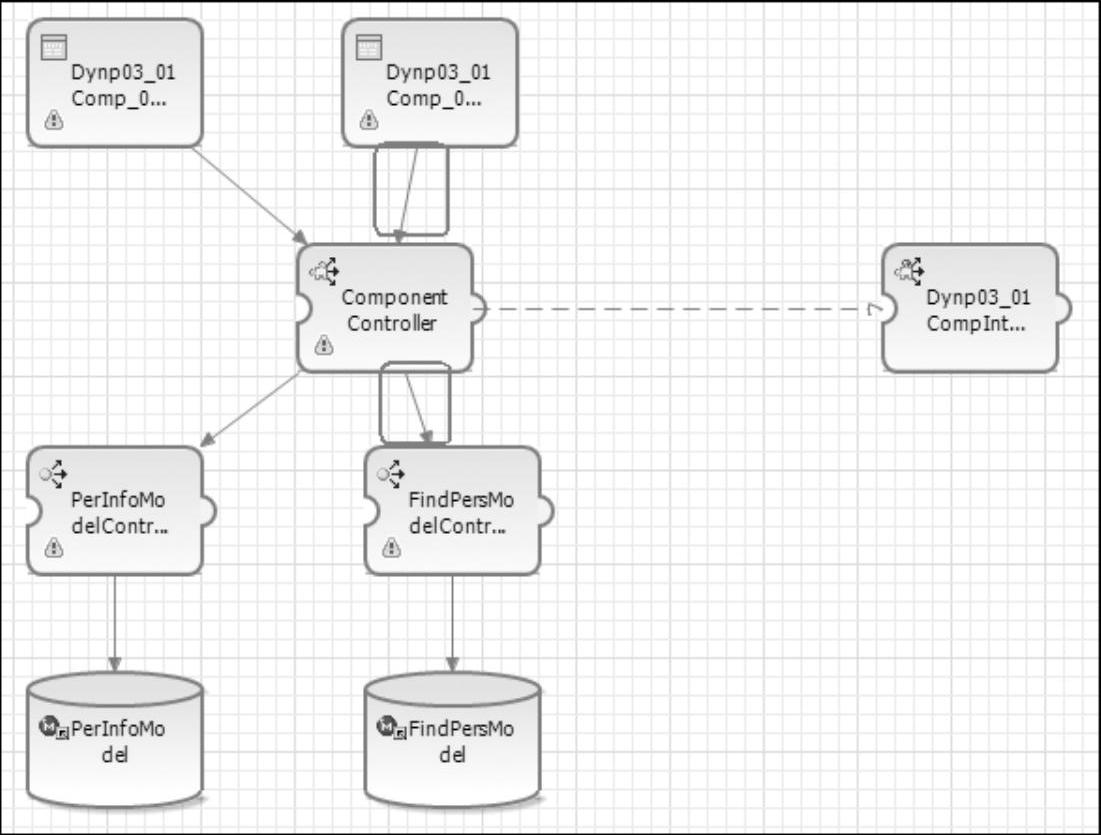

17）添加视图到组件控制器，再到自定义控制器的引用关系，如图3-278所示。

图3-278 添加引用关系

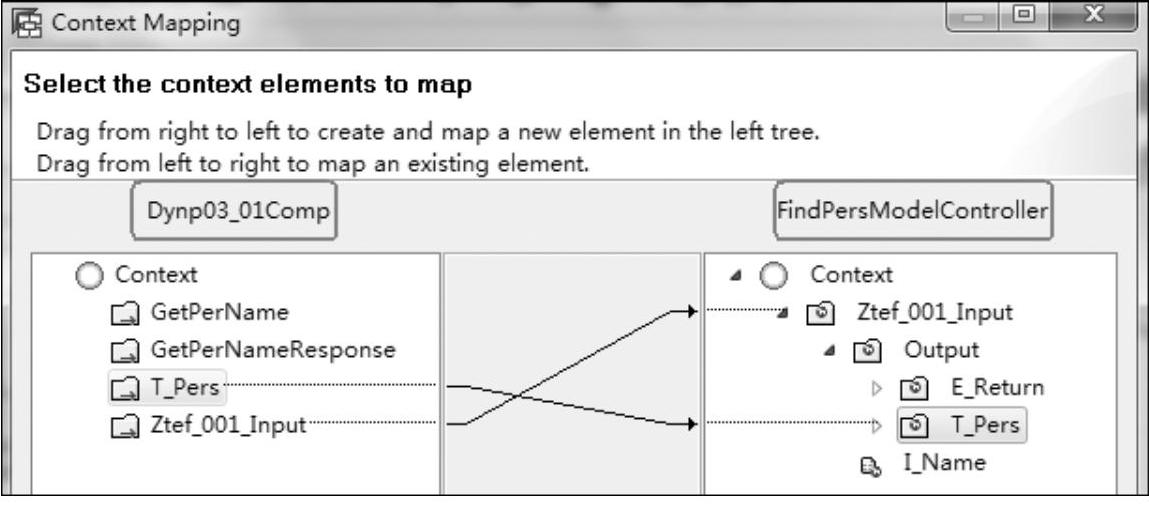

18）完成从组件控制器到自定义控制器的上下文映射，如图3-279所示。

图3-279 配置上下文映射

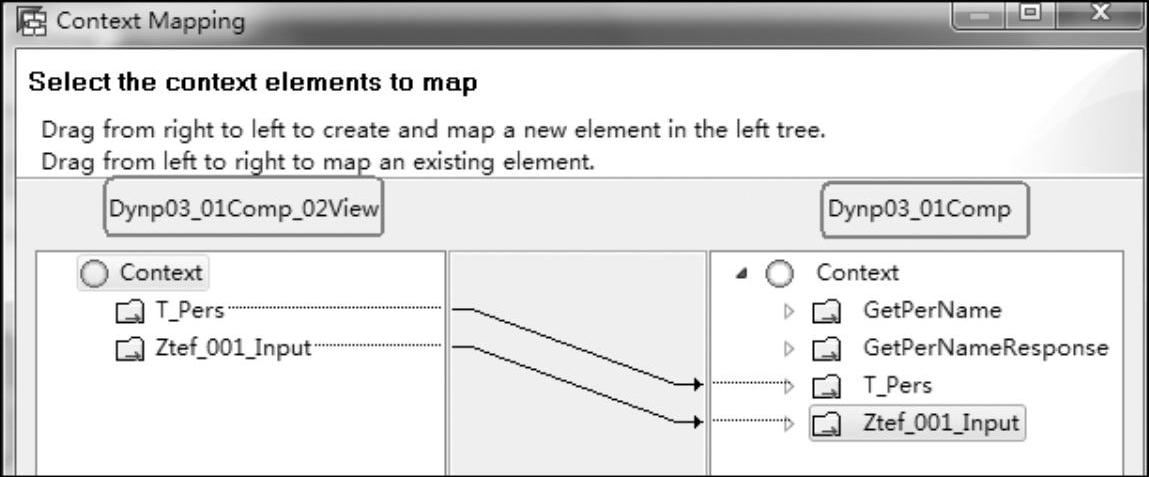

19）完成从视图到组件控制器的上下文映射，如图3-280所示。

图3-280 配置上下文映射

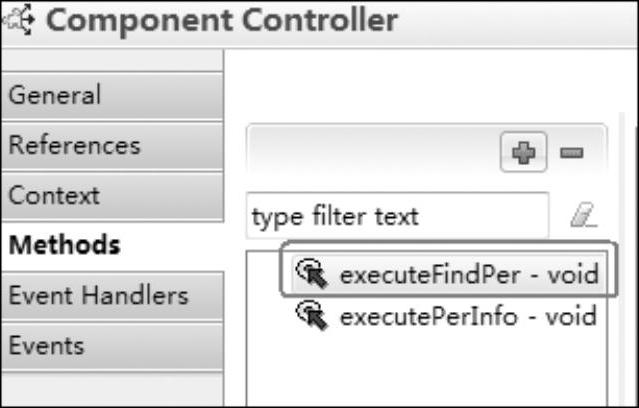

20）在组件控制器中添加新的自定义方法“executeFindPer”，如图3-281所示。

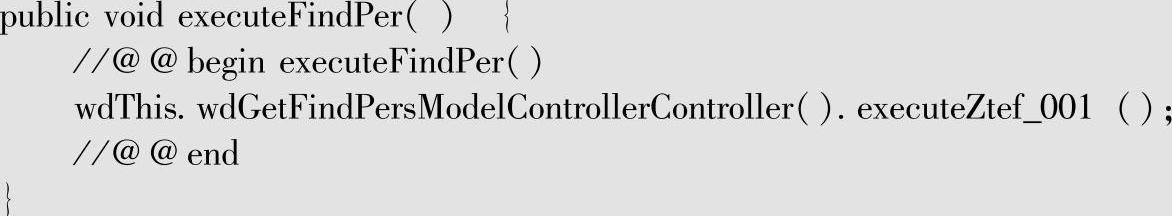

21）封装方法逻辑：

22）在视图中添加一个按钮，并创建默认的响应事件，如图3-282所示。

图3-281 添加自定义方法(www.daowen.com)

图3-282 添加按钮

23）响应事件的代码逻辑如下：

wdContext.nodeZtef_001_Input（）.currentZtef_001_InputElement（）.setI_Name（＂王明＂）；//赋值输

//入参数

wdThis.wdGetDynp03_01CompController（）.executeFindPer（）；//执行调用服务方法

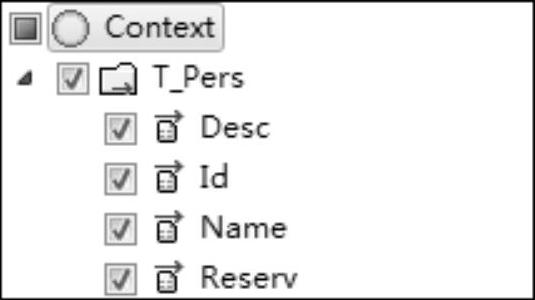

24）根据映射的上下文返回参数，如图3-283所示。

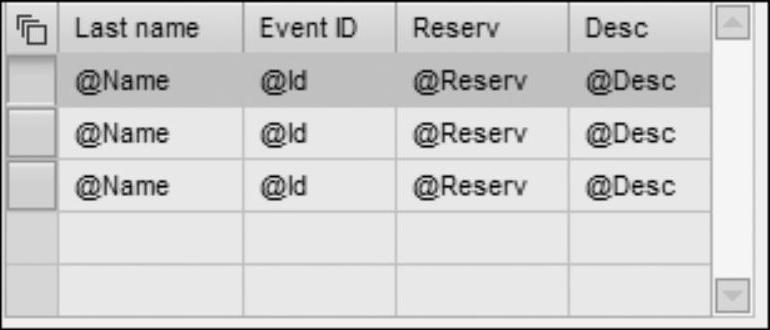

25）使用应用模板方式创建表格元素，如图3-284所示。

图3-283 选择上下文

图3-284 创建表格元素后的效果

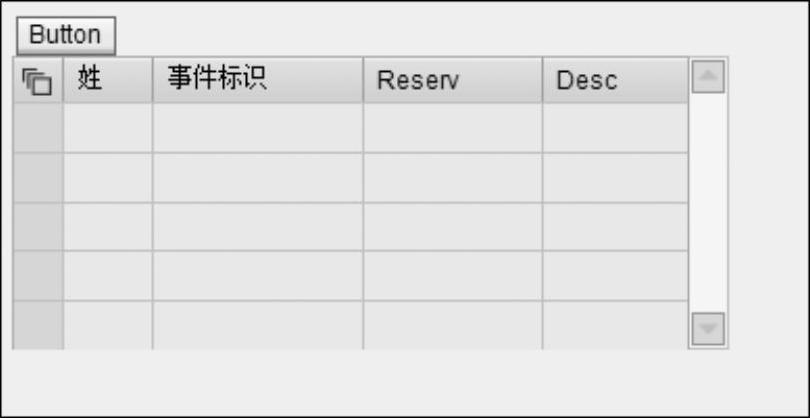

26）测试运行。创建Dynp03_01Comp_02App，编译、部署并运行，运行效果如图3-285所示。单击“Button”按钮后就能模拟查询动作，列表显示RFC返回结果。

图3-285 运行效果

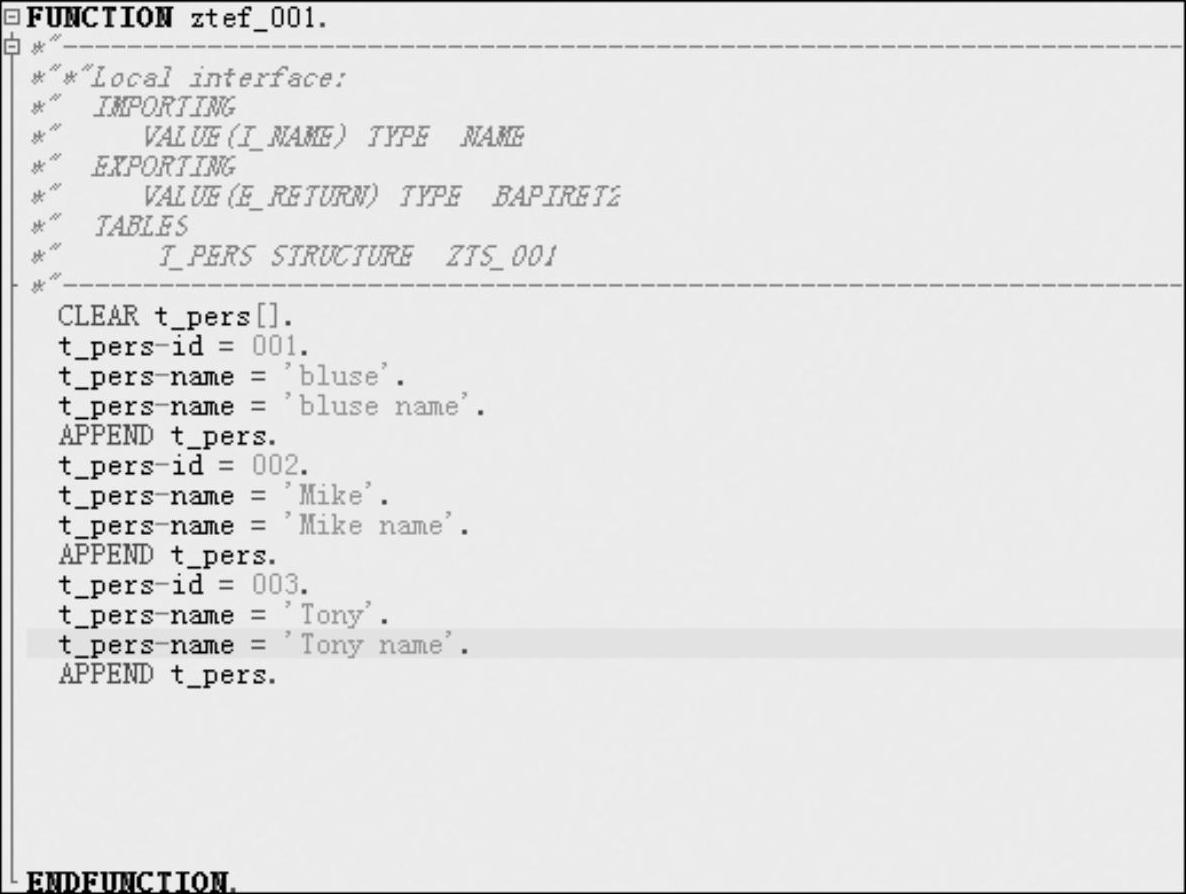

27）编辑后台RFC函数，增加一条返回记录，如图3-286所示。

图3-286 RFC代码示例

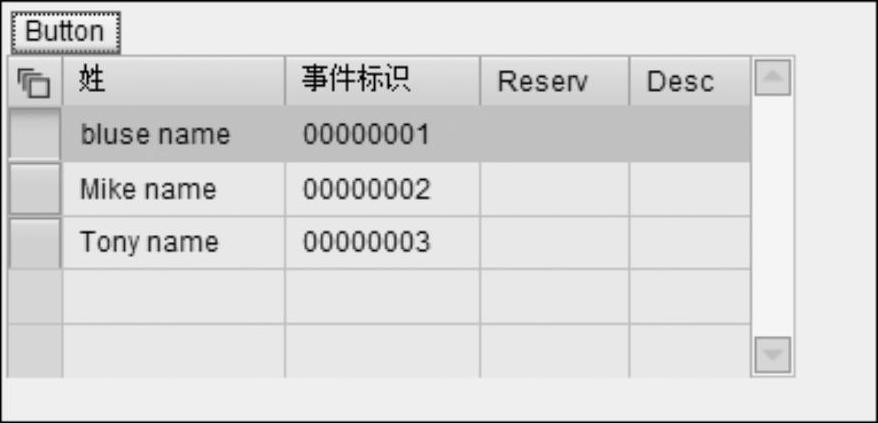

28）再次单击“Button”按钮，列表更新，如图3-287所示。

图3-287 单击“Button”按钮的效果

2.Java与RFC

在脱离Web Dynpro的情况下，在Ja⁃va代码中可以通过SAP提供的JCO连接器进行RFC的调用。Java代码调用RFC有两种方式，一种是引用第三方Jar包，创建RFC连接池并维护代码与RFC之间连接关系，然而这种方式RFC的连接信息和登录信息都未通过服务端配置，维护较为困难；另外一种是引用SAP提供的LIB类库包，通过API调用RFC的方式与Web Dynpro中自定义控制器的调用的方法相似，并且将程序运行时RFC的连接信息通过逻辑目的地配置在服务端维护。前一种方式在网上有很多人分享，本节将对后一种方式的开发过程进行介绍。

更多SAP JCO相关的类库和JAR包资源，可以通过官方链接进行下载：

http：//service.sap.com/connectors

通过一个开发实例了解Java调用RFC的整个过程：首先创建一个类库工程并包含SAP JCO连接器的包文件，随后创建一个Java工程并依赖于类库工程，同时在Java工程中完成RFC的调用逻辑，最后创建一个Web Dynpro工程并依赖于Java工程，在视图的按钮中直接调用Java工程方法即可。

开发实例：

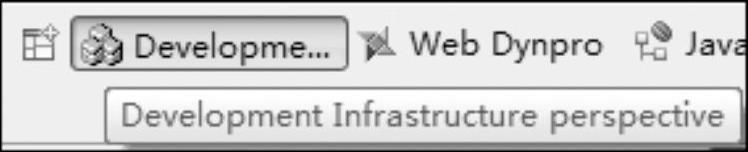

1）首先创建一个测试用的Web服务，在NWDS中单击右上角的视图切换按钮，切换到DI透视图，如图3-288所示。

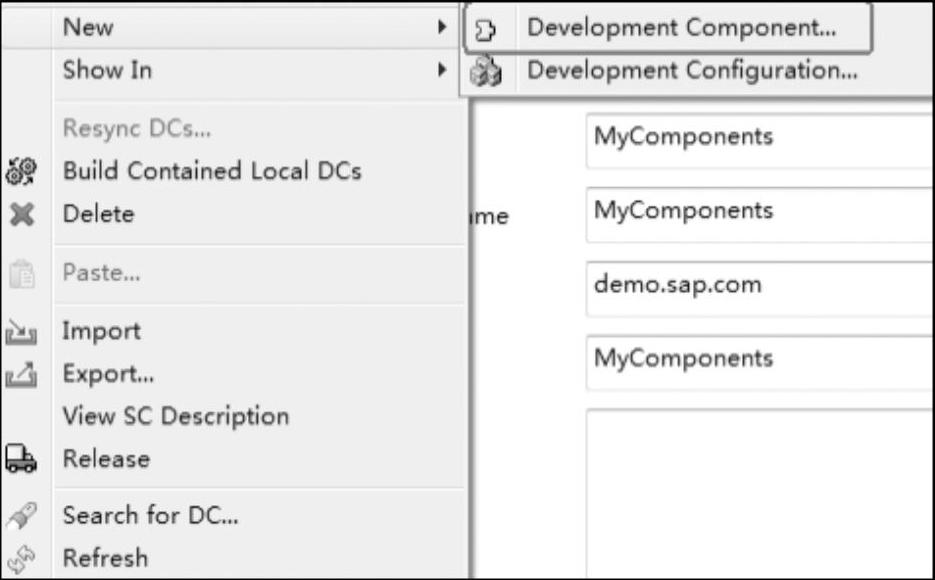

2）右击“MyComponents”自定义的SC目录（黄色结点），选择创建一个“Develop⁃ment Component”，如图3-289所示。

图3-288 切换到DI透视图

图3-289 创建开发组件

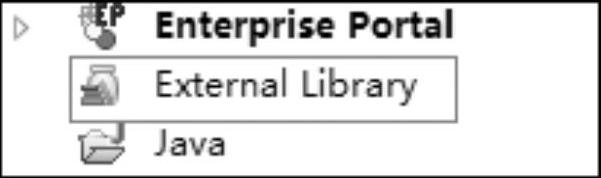

3）在弹出对话框中选择“External Library”（见图3-290），单击“Next”按钮。

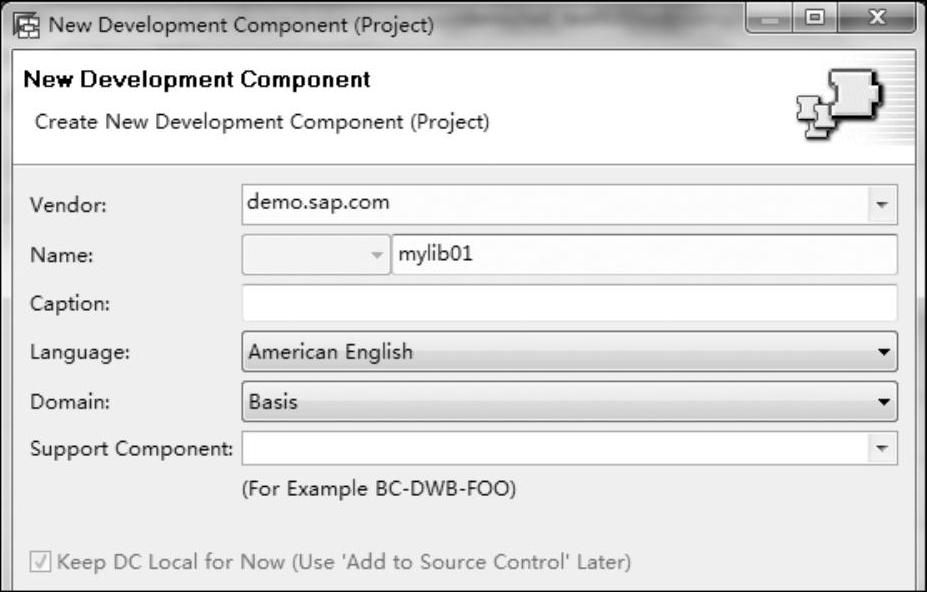

4）在弹出的对话框中输入工程名称（见图3-291），单击“Finish”按钮完成类库工程的创建。

图3-290 选择项目类型

图3-291 输入工程名称

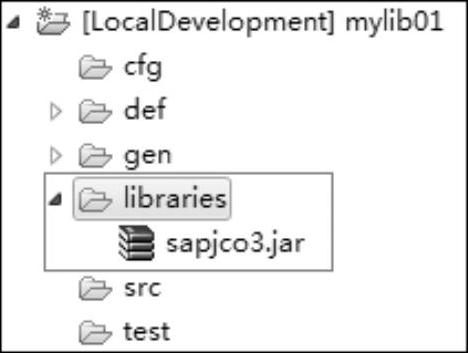

5）工程创建完成后，将“sapjco3.jar”复制到工程的“libraries”目录中，如图3-292所示。

6）继续在DI视图中进行公开声明，选中“mylib01”工程，打开右侧的“Public Parts”标签，右击“Manage Entities”，如图3-293所示。

图3-292 添加JAR文件

图3-293 管理实体的菜单选择

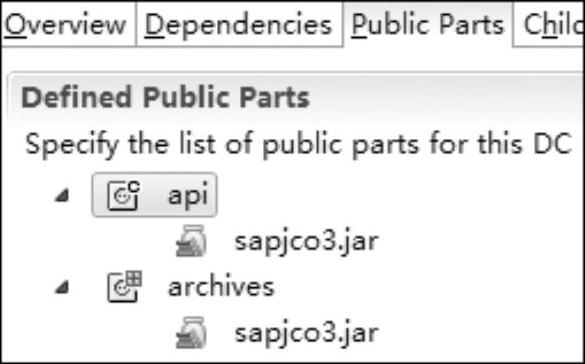

7）在随后弹出的窗口中选中“sapjco3.jar”完成添加，在archives中也同样添加“sapj⁃co3.jar”的条目（见图3-294），保存所有修改。

8）接着进行Java工程的创建，调用RFC测试。再次右击“MyComponents”自定义的SC目录，选择“Development Component”，如图3-295所示。

图3-294 添加后效果

图3-295 创建开发组件的菜单选择

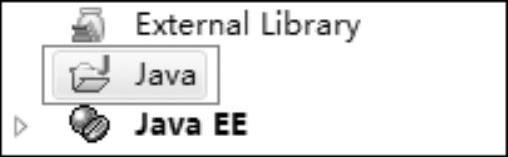

9）在弹出对话框中选择“Java”类型（见图3-296），随后单击“Next”按钮。

图3-296 选择项目类型

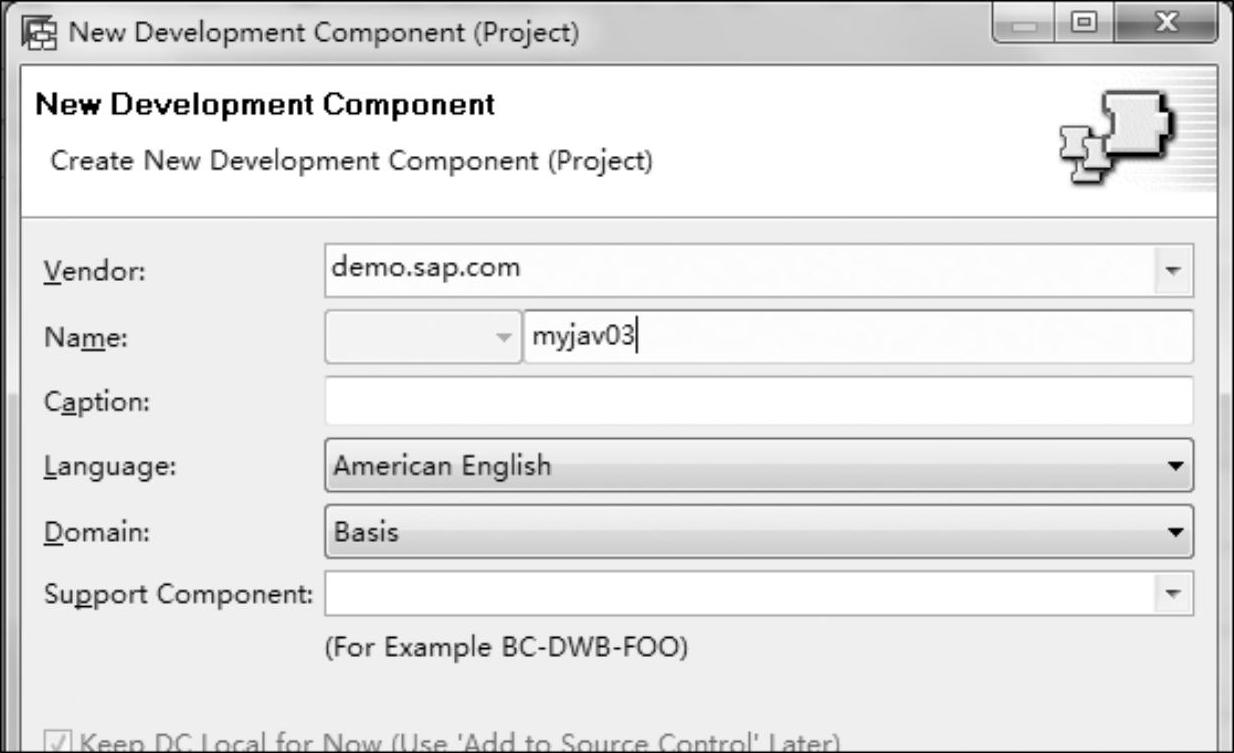

10）在弹出的对话框中输入工程名称“myjav03”（见图3-297），单击“Finish”按钮。

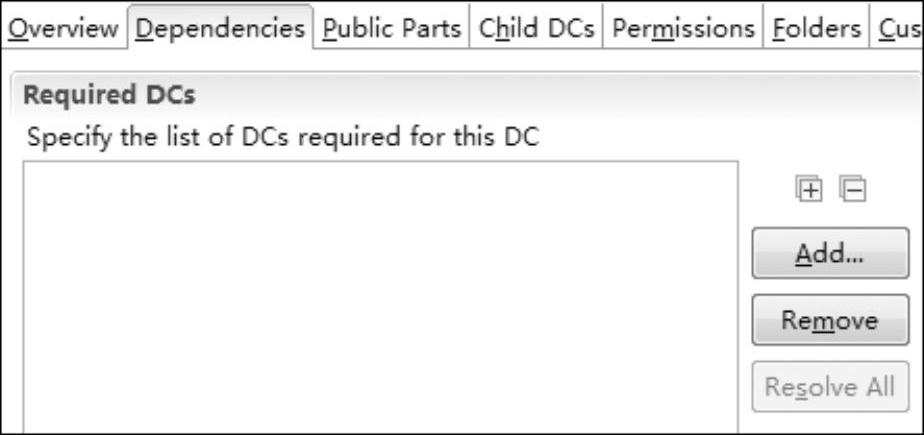

11）继续在DI视图中进行类库工程的依赖，选中“my⁃jav03”工程，打开右侧的“Dependencies”标签，单击“Add”按钮，如图3-298所示。

图3-297 输入工程名称

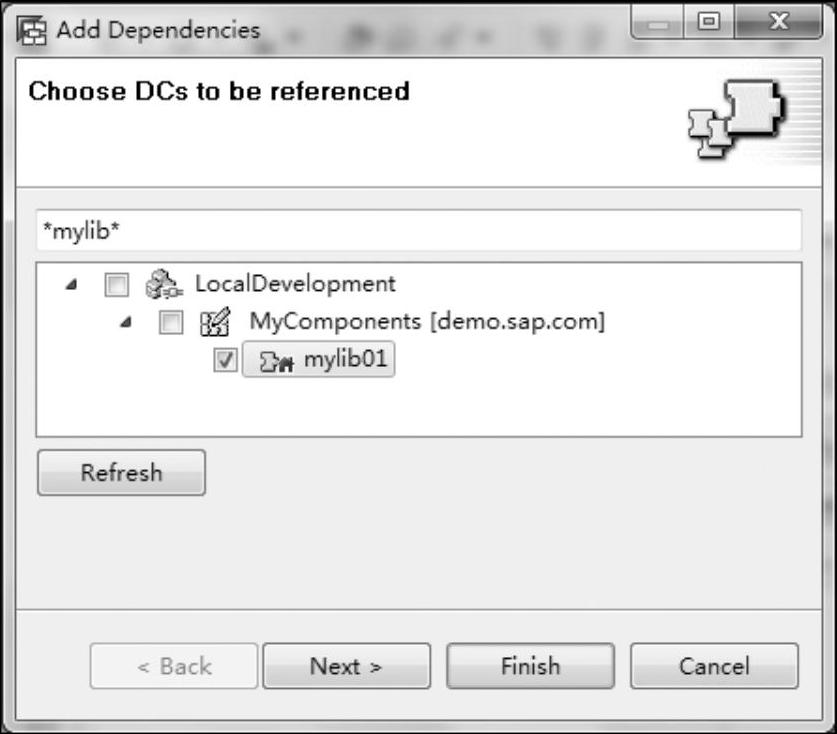

12）在弹出对话框中找到之前创建的“mylib01”工程并选中，如图3-299所示，单击“Finish”按钮。

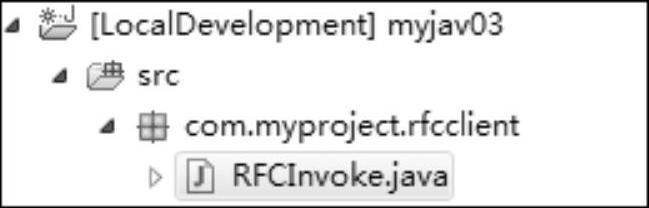

13）接着进入Java工程，创建RFC调用类“RFCInvoke”，如图3-300所示。

图3-298 添加项目依赖

图3-299 选择依赖工程

图3-300 创建Java类

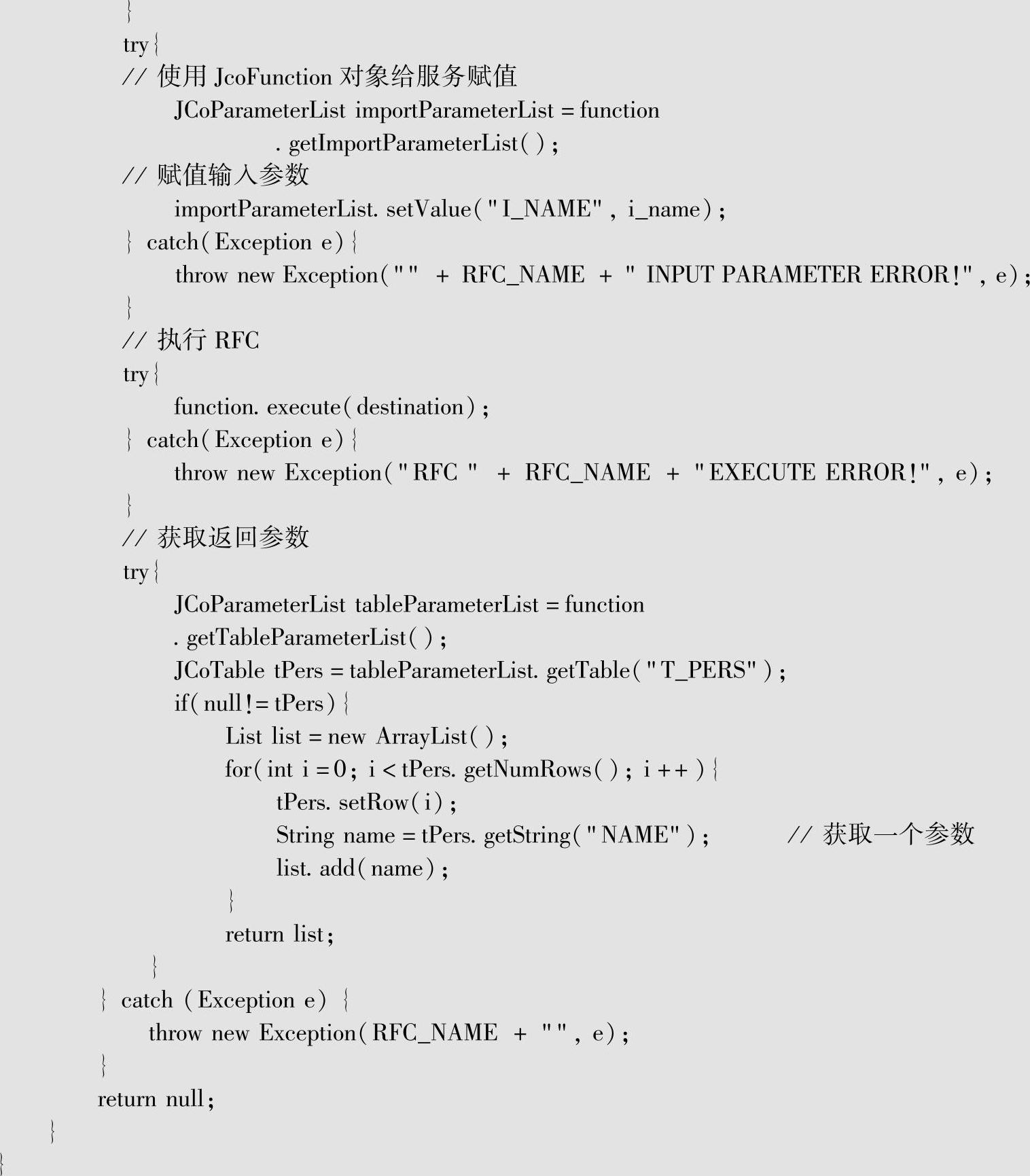

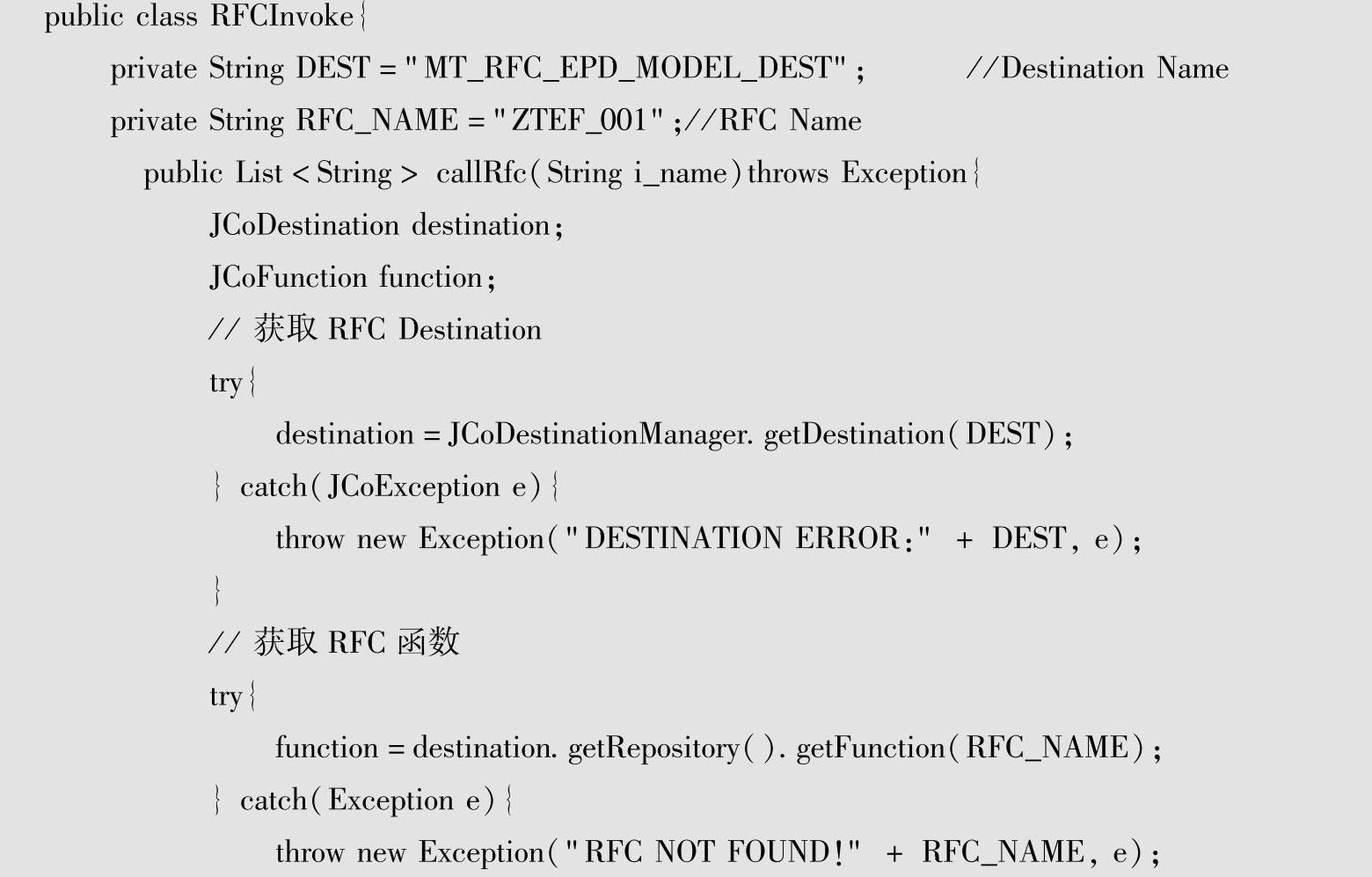

14）其中调用的参考代码如下：

15）进入“Public Parts”，将Java工程的类进行公开，如图3-301所示。

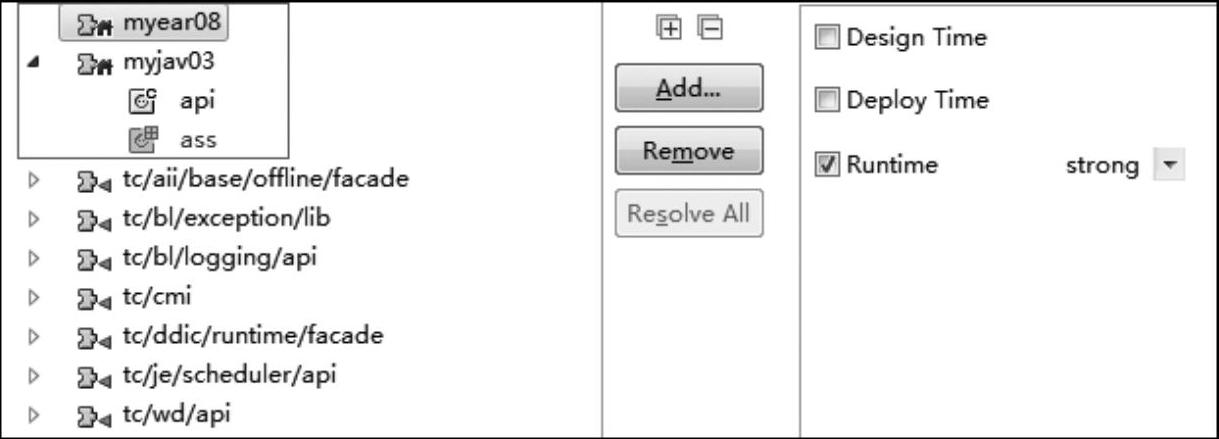

16）建立EAR工程依赖并部署Java工程，如图3-302所示。

图3-301 添加公共部分

图3-302 添加工程依赖

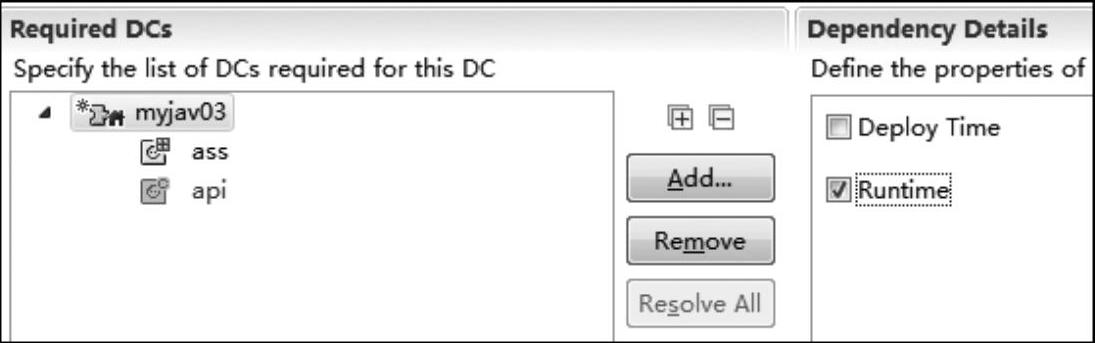

17）选择任意一个测试用的Web Dynpro工程，在依赖中添加对“myjav03”工程的依赖，如图3-303所示。

图3-303 添加工程依赖

18）保存所有修改并编译后，在视图中创建一个按钮并创建对应动作，如图3-304所示。

图3-304 运行效果

19）在Java编辑器中，添加动作的事件处理器代码，创建“my⁃jav03”对象并调用其方法。

20）保存所有修改，并将所有工程部署至服务器端后，即可运行，运行效果如图3-305所示。

21）单击“RFC”按钮后就能得到RFC的返回消息，如图3-306所示。

图3-305 运行效果

图3-306 单击按钮后的效果
